A Schneider Electric Harmony XALD sorozatú XALD04 típusú üres nyomógomb tokozat egy univerzális, ipari vezérlőeszköz, amely kiemelkedő védelmet biztosít a különböző környezeti hatásokkal szemben. Ez a polkarbonátból készült, rendkívül strapabíró üres vezérlőállomás ideális megoldás a XB5 Ø 22 mm-es vezérlő- és jelzőegységek befogadására.

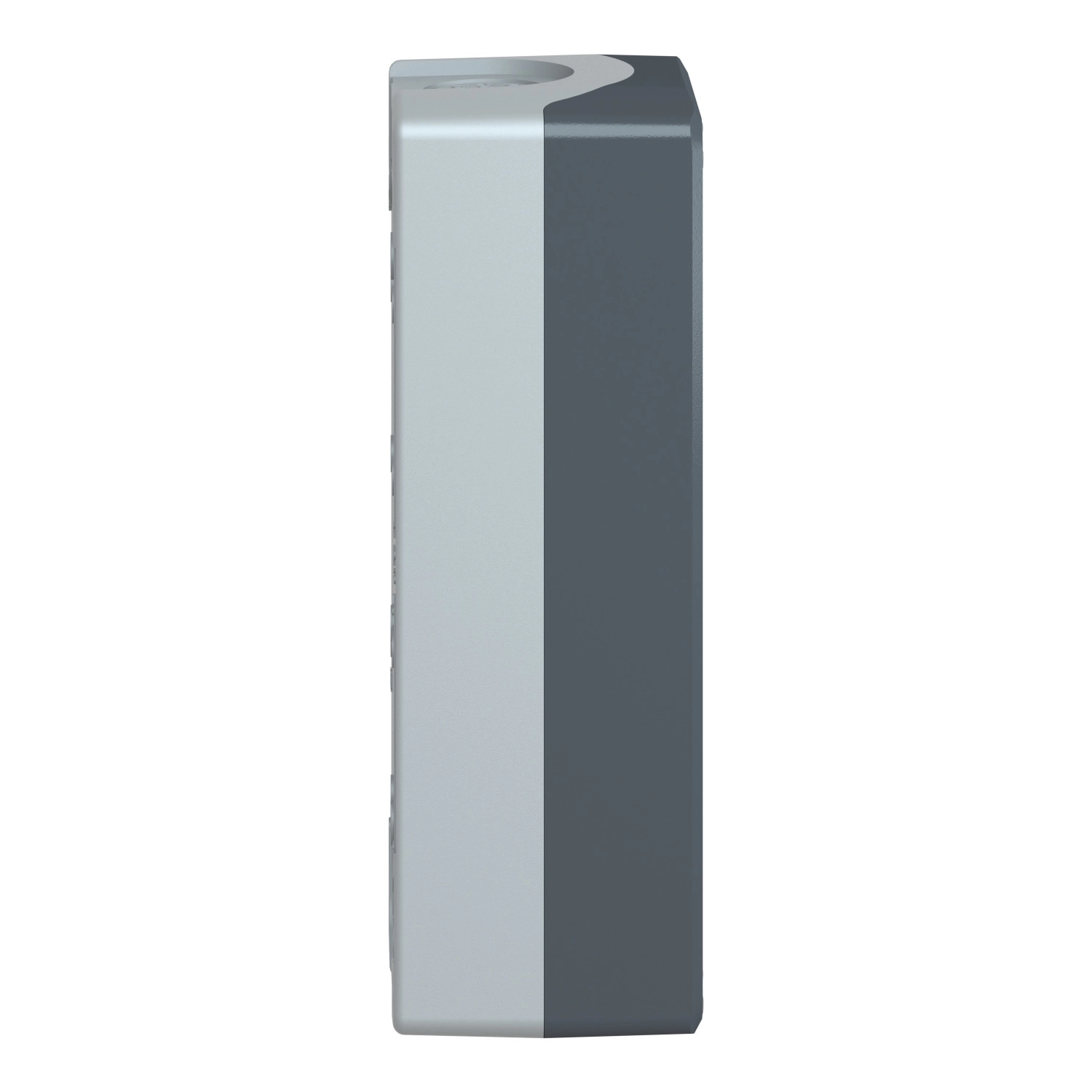

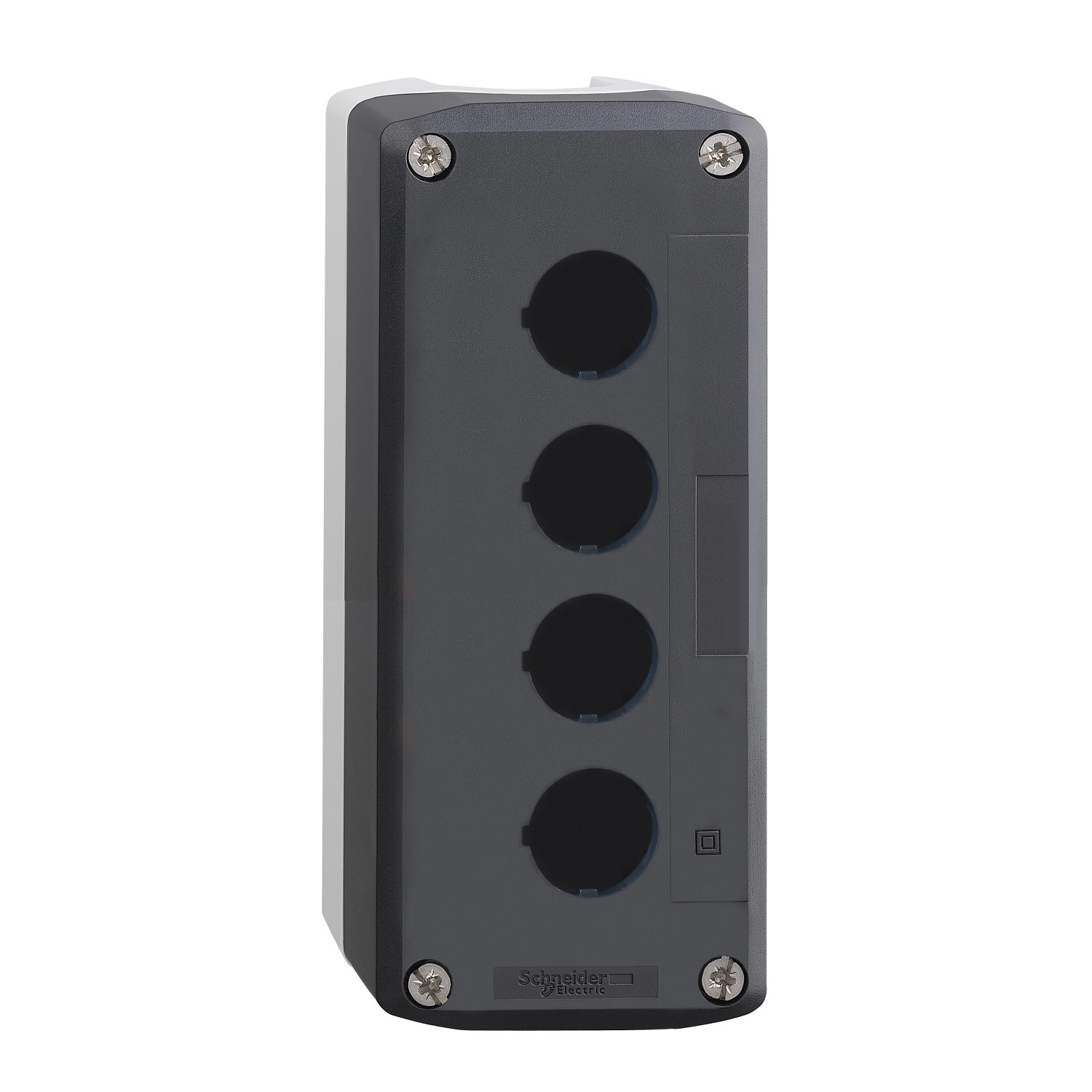

A tokozat kialakítása kifejezetten praktikus: sötétszürke (RAL 7016) fedéllel és világosszürke (RAL 7035) alappal rendelkezik, amely nemcsak esztétikus megjelenést biztosít, hanem könnyebb észlelhetőséget is garantál különböző ipari környezetekben. A készülékház 4 kivágással rendelkezik, amelyek függőlegesen egy sorban helyezkednek el, így ideális megoldást nyújt komplex vezérlőfunkciók egy helyre történő integrálására. A XALD04 cikkszám alatt forgalmazott termék több szerelési lehetőséget kínál, hiszen mind elülső, mind hátsó rögzítéssel telepíthető, ami nagyban növeli felhasználhatóságát különböző alkalmazási területeken.
A Schneider Electric XALD04 tokozat kiemelkedő műszaki paraméterekkel rendelkezik. Védelmi szintje rendkívül magas: IP66 az IEC 60529 szabvány szerint, emellett IP67, IP69 és IP69K besorolásoknak is megfelel, így por és víz ellen tökéletesen védett, sőt, nagynyomású mosóval történő tisztítást is elvisel (7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból). A kábelbevezetés megoldása is rugalmas: 2 kiüthető nyílással rendelkezik kábelbevezetéshez 14 mm befogási kapacitással, valamint 2 kiüthető nyílással Pg 13 kábelcsatlakozóhoz és ISO M20-hoz, 12 mm befogási kapacitással. A tokozat TH védőkezeléssel van ellátva, amely további védelmet nyújt a környezeti hatásokkal szemben. A termék megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-5-5, UL 508, JIS C8201-5-1 és más előírásokat is.
A XALD04 vezérlőállomás rendkívül sokoldalúan használható. Alkalmas különböző típusú kapcsolóelemek befogadására, mint például nyomógombok, jelzőfények, választókapcsolók és vészleállító gombok. A tokozat különböző mélységeket biztosít a beépített elemek típusától függően: süllyesztett nyomógomb esetén 62 mm (2,44 hüvelyk), jelzőfény esetén 64 mm (2,52 hüvelyk), világító nyomógomb esetén 65,5 mm (2,58 hüvelyk), kiemelkedő nyomógomb esetén 66 mm (2,60 hüvelyk), választókapcsoló esetén 80 mm (3,15 hüvelyk), gomba fejű nyomógomb esetén 91,5 mm (3,58 hüvelyk), reteszelő gomba fejű vészleállító nyomógomb kulccsal esetén 115 mm (4,53 hüvelyk) és kulcsos kapcsoló esetén 105,5 mm (4,15 hüvelyk). Ez a méretválaszték lehetővé teszi, hogy a tokozat a legkülönfélébb vezérlési igényeknek is megfeleljen. A Schneider Electric Harmony XALD04 nyomógomb tokozat a standard szürke termékcsoportba tartozik, és kiemelkedő minősége, robosztus kialakítása és megbízhatósága miatt az ipari automatizálás területén dolgozó szakemberek első számú választása.
Schneider Electric Harmony XALD - XALD04 -nyomógomb tokozat, üres, 4 kivágás műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XALD
Terméktípus: Üres vezérlőállomás
Eszköz rövid neve: XALD
Termék rendeltetése: XB5 Ø 22 mm vezérlő- és jelzőegységekhez
Kivágások száma: 4 kivágás
Kialakítás és anyag
Készülékház alapjának színe: Világosszürke (RAL 7035)
Fedél színe: Sötétszürke (RAL 7016)
Anyag: Polikarbonát
Kábel csatlakozás

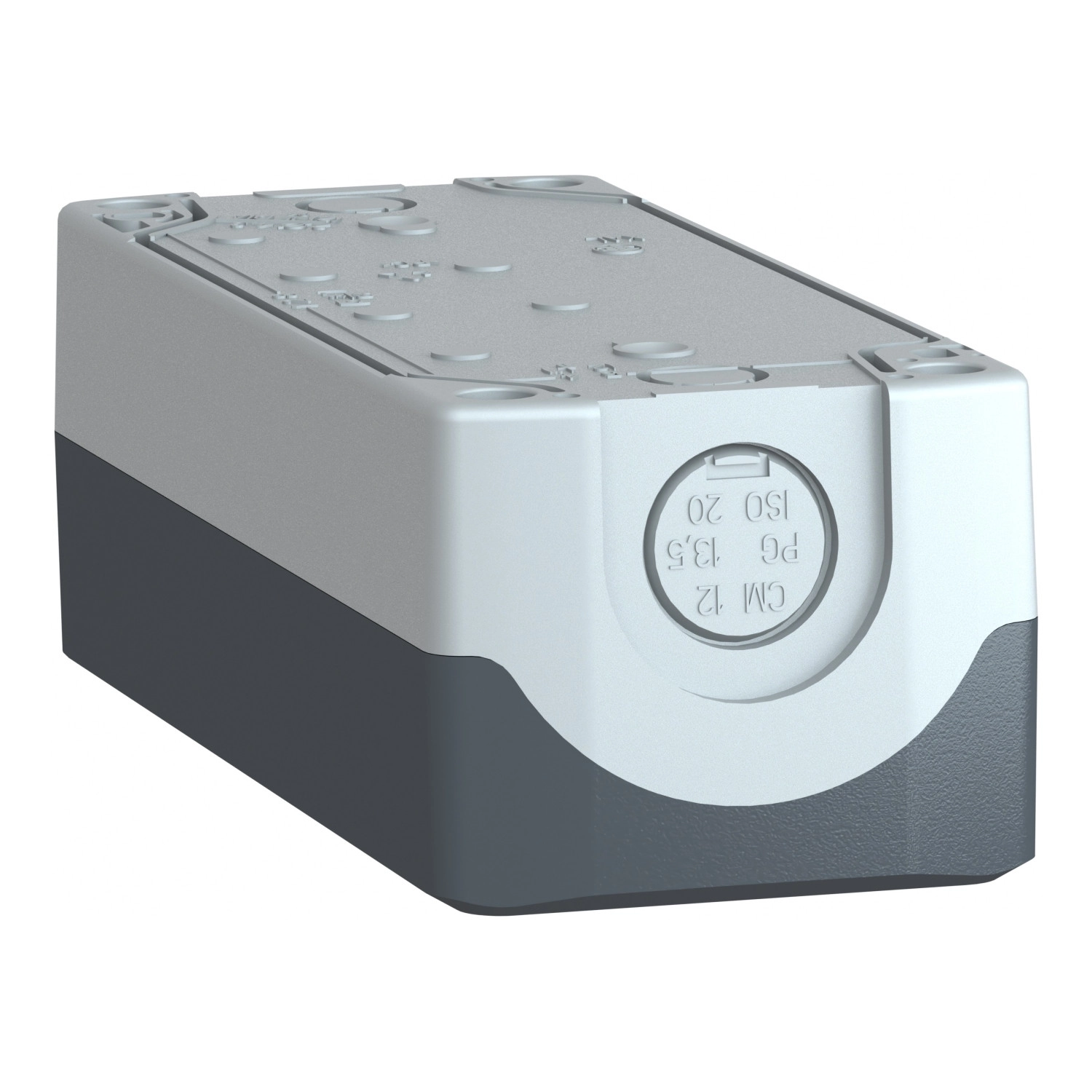

2 kiüthető nyílás kábelbevezetéshez, befogási kapacitás: 14 mm
2 kiüthető nyílás Pg 13 kábelcsatlakozóhoz és ISO M20, befogási kapacitás: 12 mm
Védelmi fokozat
IP66 az IEC 60529 szerint
IP67
IP69
IP69K
Kiegészítő adatok
Összeszerelési stílus: Vásárlói összeszereléshez
Vízszintes sorok száma: 1
Függőleges sorok száma: 4
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Blokk felszerelése: Elölről szerelhető, Hátulról szerelhető
Elektromos összetétel kód: SR1, SR2, SF2, SF1, MF2, MF1, PF2, PR1, PF1, MR1
Környezeti adatok
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 62262 szerint
Szabványok
IEC 60947-5-5, UL 508, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
