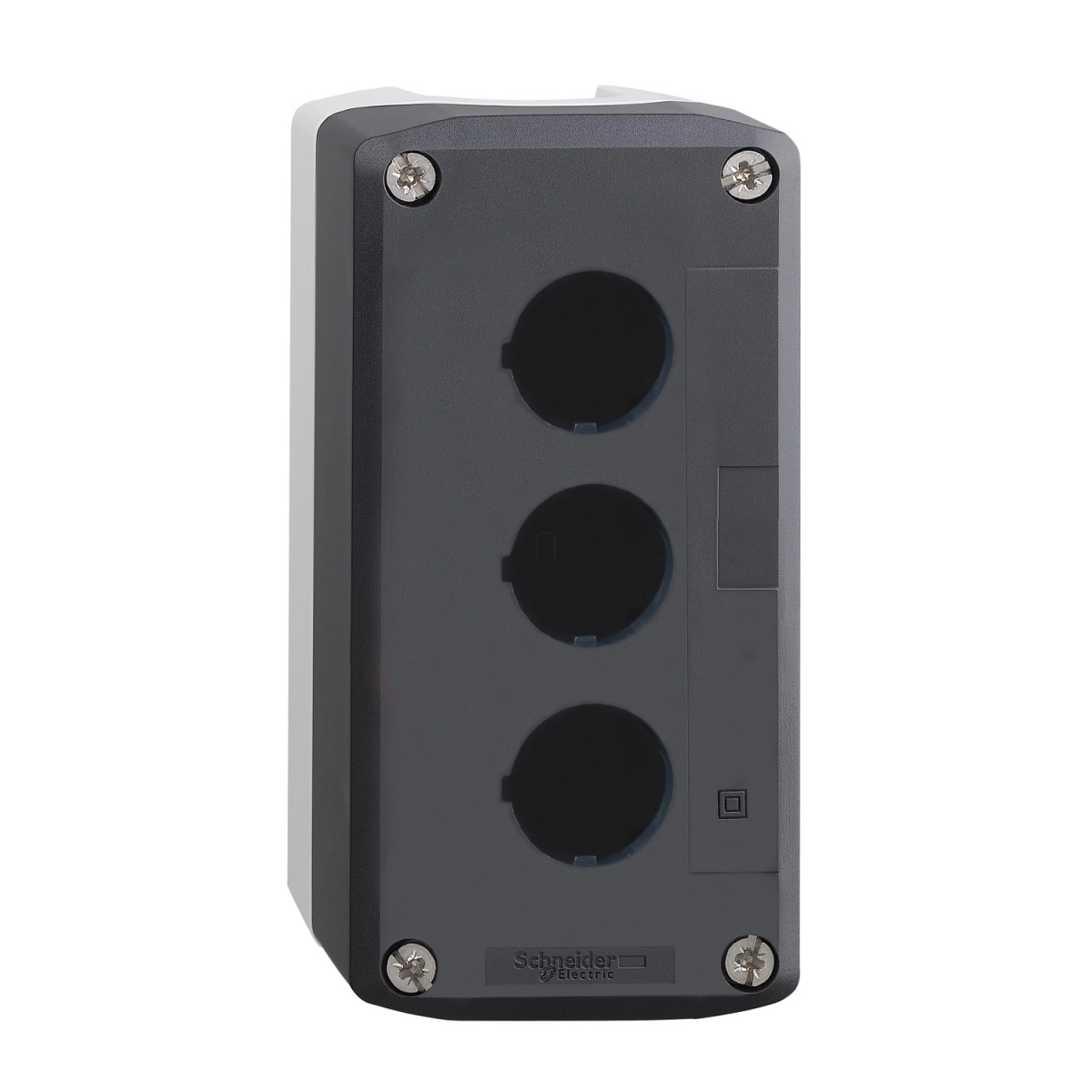

A Schneider Electric Harmony XALD sorozatú XALD03 nyomógomb tokozat egy professzionális ipari vezérlőállomás, amely kifejezetten XB5 Ø 22 mm-es vezérlő- és jelzőegységekhez lett tervezve. Ez az üres tokozat ideális választás olyan alkalmazásokhoz, ahol robusztus, megbízható és jól védett házra van szükség a nyomógombok és jelzőlámpák számára.
A termék különleges kialakítása egyesíti a praktikus funkcionalitást és a tartósságot. A sötétszürke (RAL 7016) fedél és világosszürke (RAL 7035) alap színkombináció nemcsak esztétikus megjelenést biztosít, hanem kiváló láthatóságot is kínál ipari környezetben. A tokozat anyaga polikarbonát, ami rendkívüli ellenállóképességet biztosít a mechanikai behatásokkal és vegyi anyagokkal szemben, így hosszú élettartamot garantál még a legzordabb körülmények között is.
Az XALD03 modell 3 kivágással rendelkezik, egyetlen vízszintes és 3 függőleges sorban elrendezve, ami lehetővé teszi különböző vezérlőelemek rugalmas elhelyezését. A kábelbevezetés kialakítása rendkívül praktikus: 2 kilökhető nyílás kábelbevezetéshez, amelyek maximum 14 mm-es átmérőjű kábeleket fogadnak be, valamint 2 kilökhető nyílás Pg 13 kábelvezetőhöz és ISO M20-hoz, amelyek maximum 12 mm-es átmérőjű kábeleket tudnak befogadni. Ez a változatos kábelbevezetési lehetőség megkönnyíti a telepítést különböző környezetekben.
A Schneider Electric XALD03 tokozat kiemelkedő védelmet biztosít por és víz ellen, amit a magas IP besorolások is bizonyítanak: IP66 az IEC 60529 szabvány szerint, valamint IP67, IP69 és IP69K védettséggel is rendelkezik. Ez azt jelenti, hogy a tokozat tökéletesen por- és vízzáró, valamint ellenáll a nagy nyomású mosóberendezéseknek is (7000000 Pa 55 °C-on, 0,1 m távolságból). A NEMA szabvány szerinti védettségi fokozata NEMA 13 és NEMA 4X, míg ütésállósága IK03 az IEC 62262 szabvány szerint. Az elektromos összetétel kódjai között megtalálható az SF1, MF2, PF2, PF1, MR1, MF1, SF2, SR1, SR2 és PR1. A termék hátsó és előlapi rögzítési lehetőséggel egyaránt rendelkezik, így különböző telepítési helyzetekben is alkalmazható. Működési és tárolási hőmérséklet-tartománya -40...+70 °C, ami széles körű alkalmazhatóságot biztosít különböző környezeti feltételek mellett. A terméket TH védőkezeléssel látták el a még nagyobb tartósság érdekében.
Schneider Electric Harmony XALD - XALD03 -nyomógomb tokozat, üres, 3 kivágás műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XALD
Terméktípus: Üres vezérlőállomás
Rövid név: XALD
Rendeltetés: XB5 Ø 22 mm vezérlő és jelzőegységekhez
Kivágások száma: 3 kivágás
Alap színe: Világosszürke (RAL 7035)
Fedél színe: Sötétszürke (RAL 7016)
Anyag: Polikarbonát
Kábelbevezetés
2 kilökhető nyílás kábelbevezetéshez, befogadóképesség: 14 mm
2 kilökhető nyílás Pg 13 kábelvezetőhöz és ISO M20, befogadóképesség: 12 mm
Védettségi fokozatok
IP védettség: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettség: NEMA 13
NEMA 4X
IK védettség: IK03 az IEC 62262 szerint
Kiegészítő adatok
Összeszerelési stílus: Vevői összeszereléshez
Vízszintes sorok száma: 1
Függőleges sorok száma: 3
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Blokk rögzítése: Hátsó rögzítés
Elülső rögzítés
Elektromos összetételi kódok
SF1, MF2, PF2, PF1, MR1, MF1, SF2, SR1, SR2, PR1
Környezeti paraméterek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Szabványok
IEC 60947-1, CSA C22.2 No 14, UL 508, IEC 60947-5-5, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
