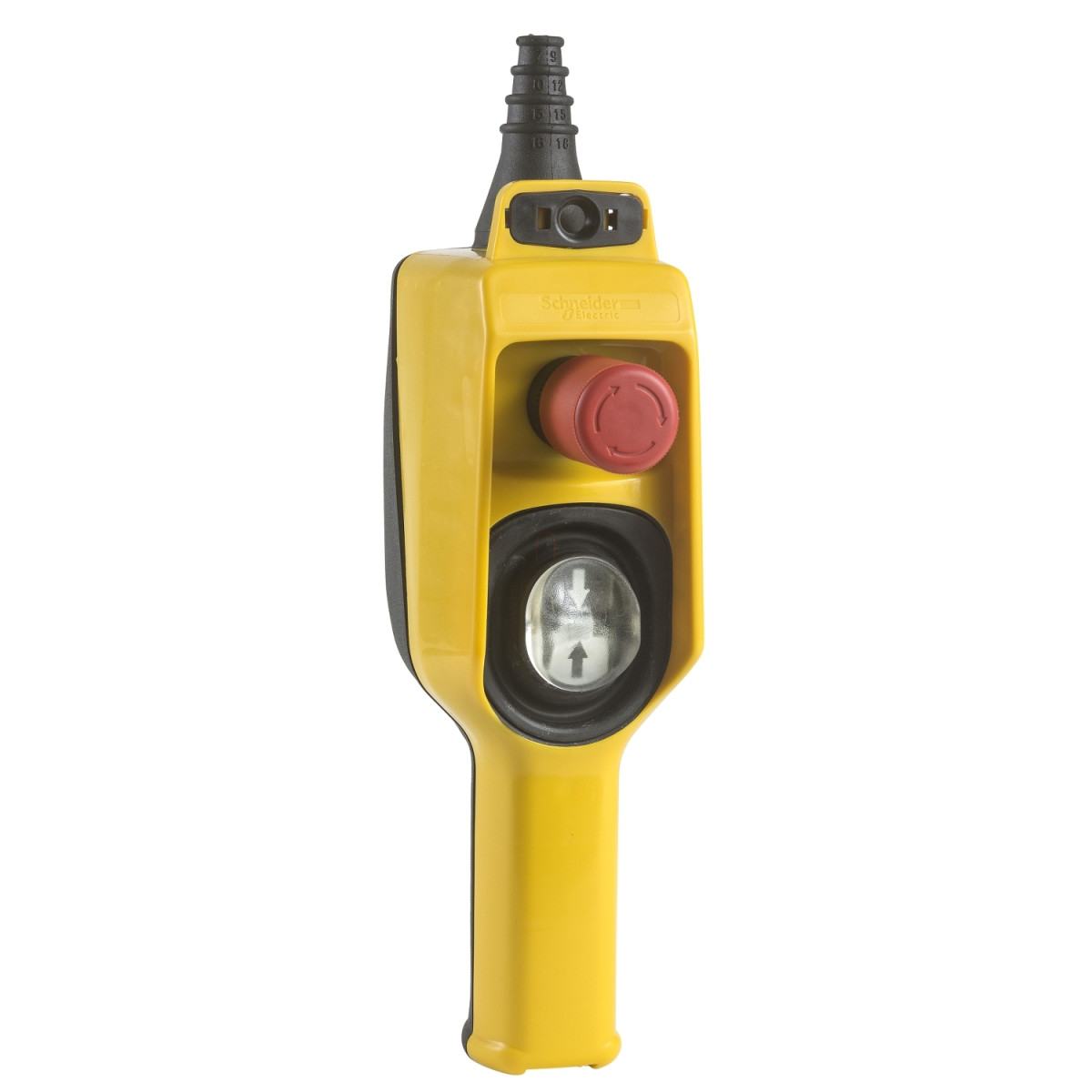

A Schneider Electric Harmony XACD sorozatú, XACD22P3231 típusú függőleges kezelőállomás egy professzionális, kétfokozatú vezérlőegység, amelyet kifejezetten emelő motorok irányítására terveztek. Ez a sárga színű, polipropilén burkolatú vezérlőegység kivételes tartósságot és megbízhatóságot biztosít ipari környezetben.
A XACD22P3231 modell egy 2-irányú nyomógombbal és egy vészleállító gombbal van felszerelve, amely különösen hasznos emelőgépek biztonságos üzemeltetéséhez. A vezérlő intuitív kialakításának köszönhetően könnyen használható, miközben maximális védelmet nyújt a kezelőnek. A kétfokozatú irányítás lehetővé teszi a precíz emelést és süllyesztést, lassú és gyors sebességgel egyaránt. Az első irányító gomb a 2-pólusú emelést, míg a második a 2-pólusú süllyesztést vezérli, mindkettő lassú-gyors fokozatokkal. A 30 mm átmérőjű vészleállító gomb 3 NC reteszelő érintkezővel rendelkezik, így vészhelyzet esetén azonnal leállítja a berendezést.
A Harmony XAC XACD22P3231 kettős szigetelésű, IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, ami kiváló védelmet biztosít por és vízsugár ellen. Emellett IK08 ütésállóságot kínál az IEC 62262 szerint. A vezérlőállomás -25 és +70 °C közötti környezeti hőmérsékleten működőképes, és kiváló rezgésállóságot biztosít (15 gn, 10-500 Hz frekvenciatartományban) az IEC 60068-2-6 szabványnak megfelelően. A készülék továbbá 70 gn ütésállósággal rendelkezik az IEC 60068-2-27 szerint.
A XACD22P3231 modell 500 V névleges szigetelési feszültséggel (Ui) és 6 kV névleges impulzus-állószilárdsággal (Uimp) rendelkezik az IEC 60947-1 szabvány szerint. A vezérlőállomás kompatibilis az XEDS3231 irányváltó működtetéshez és az XENT1991 vészleállításhoz. A termék mechanikai reteszeléssel van ellátva, ami megakadályozza a véletlen működtetést. A csatlakozások csavaros kapcsokkal történnek, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² vezetékeket fogadnak kábelvéggel vagy anélkül.
Az elektromos jellemzőket tekintve a XACD22P3231 konvencionális zárt hőáramértéke 10 A az XENT... és 16 A az XEDS... esetén. A névleges üzemi teljesítménye 2200 W AC-3 és AC-4 esetén 400 V-on, valamint 3000 W AC-23B esetén 400 V-on, az IEC 60947-3 szabvány A mellékletének megfelelően. A mechanikai tartóssága 3000000 ciklus, míg az elektromos tartóssága 1000000 ciklus AC-3 és AC-4 esetén is. A rövidzárlat elleni védelem 6 A-es aM típusú biztosítékkal történik. Fontos megjegyezni, hogy a Schneider Electric ezt a terméket 2026. március 31-én kivezeti a piacról.
Schneider Electric Harmony XACD - XACD22P3231 - Komplett végálláskapcsoló 2 lyukú műszaki adatok
Általános adatok
Termékcsalád: Harmony XAC
Terméktípus: Függőleges kezelőállomás
Rövid név: XACD
Kezelőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Polipropilén
Vezérlés típusa: Intuitív
Elektromos áramkör típusa: Teljesítményáramkör
Ház típusa: Használatra kész komplett egység
Kezelőállomás alkalmazása: 2-sebességű emelőmotor vezérlése
Motorindító típusa: Irányváltó
Kezelőállomás összetétele: 1 db 2-irányú nyomógomb + 1 db vészleállító
Kezelőállomás színe: Sárga
Vezérlőgombok
Vezérlőgomb típusa: Leállító nyomógomb Ø 30 mm, 3 NC reteszelő
Első irány gomb: 2-pólusú emelés, lassú-gyors
Második irány gomb: 2-pólusú süllyesztés, lassú-gyors
Termékkömpatibilitás: XEDS3231 irányváltó működtetéshez, XENT1991 vészleállításhoz
Mechanikai reteszelés: Mechanikai reteszeléssel
Csatlakozások és elektromos adatok
Csatlakozók - kapcsok: Csavaros kapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül; Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Szabványok: IEC 60947-5-1, UL 508, IEC 60204-32, CSA C22.2 No 14
Védőkezelés: TH
Névleges szigetelési feszültség [Ui]: 500 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint, 4 kV vészleállító érintkező
Érintkező működése: Gyorsműködésű
Működtető erő: 31 N
Rövidzárlat elleni védelem: 6 A biztosítékvédelem aM típusú patronbiztosítékkal
Névleges üzemi teljesítmény (W): 2200 W AC-3 400 V-on az IEC 60947-3 A melléklete szerint, 2200 W AC-4 400 V-on az IEC 60947-3 A melléklete szerint, 3000 W AC-23B 400 V-on
Teljesítmény és védettség
Elektromos élettartam: 1000000 ciklus AC-3, 2200 W 400 V-on, <10 ciklus/perc működési sebesség, 0,4 terhelési tényező az IEC 60947-3 A melléklete szerint
Mechanikai élettartam: 3000000 ciklus
Kábelbemenet: Gumihüvely lépcsőzetes bemenettel 7...18 mm
Konvencionális zárt hőáram [Ithe]: 10 A XENT...., 16 A XEDS....
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Környezeti hőmérséklet üzemeltetéshez: -25...70 °C
Környezeti hőmérséklet tároláshoz: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 70 gn az IEC 60068-2-27 szerint
Túlfeszültség-kategória: II. osztály az IEC 61140 szerint
