Schneider Electric Harmony XACD - XACD22P3111 - Komplett függőkapcsoló 2 lyukú
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

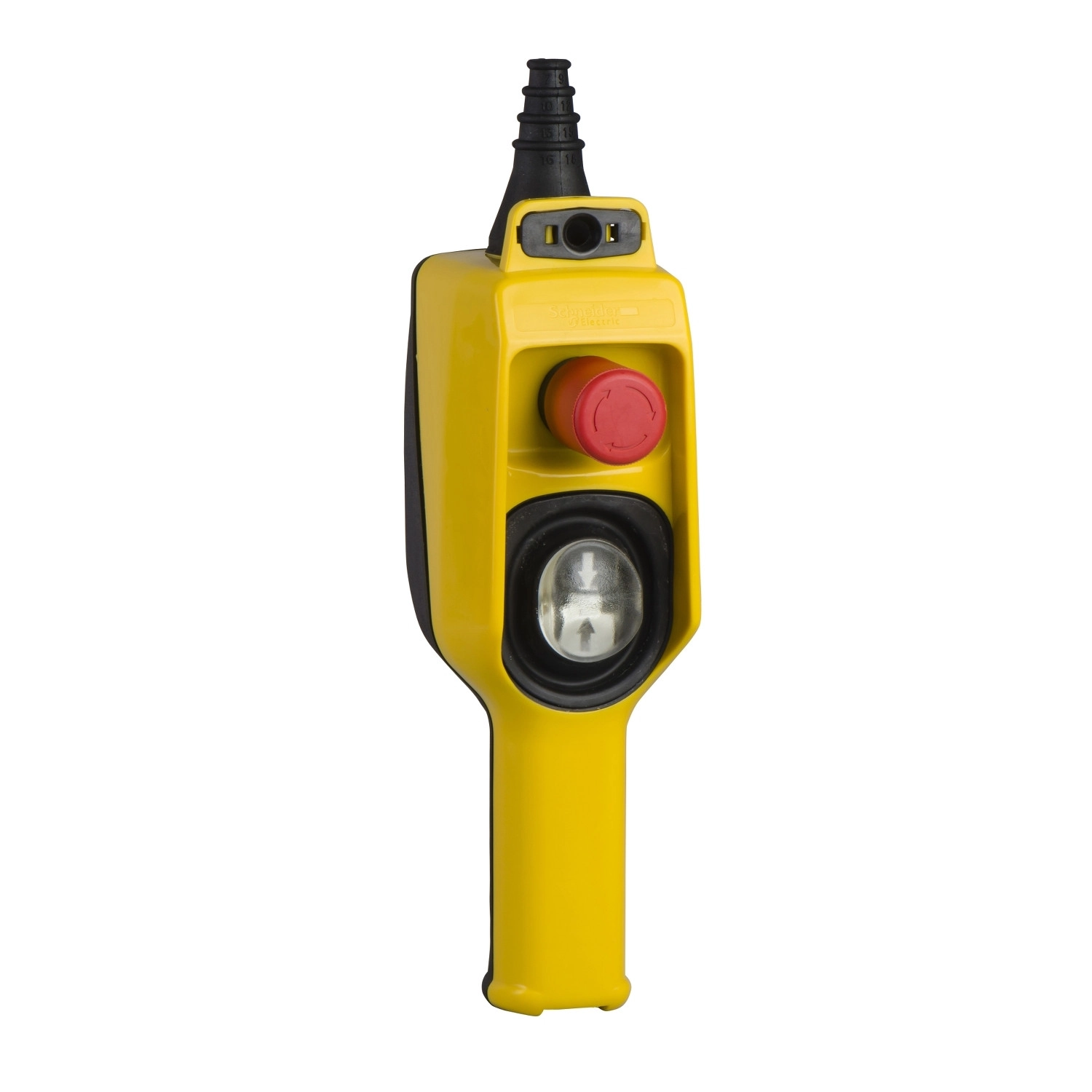

A sárga színű, polipropilén házban elhelyezett XACD22P3111 függőkapcsoló kettős szigetelésű kialakítással rendelkezik, amely fokozott védelmet biztosít a kezelő számára. A vezérlőállomás egy kétirányú nyomógombból és egy vészleállító gombból áll. A kétirányú gomb lehetővé teszi a 2-pólusú lassú emelést és süllyesztést, míg a 30 mm átmérőjű vészleállító gombon 3 NC reteszelő érintkező található a gyors és biztonságos leállításhoz. A mechanikai reteszelésnek köszönhetően kizárt a vezérlőgombok egyidejű működtetése, így megelőzhető a hibás kezelésből eredő balesetek kockázata.
A Schneider Electric XACD22P3111 függőkapcsoló kiemelkedő műszaki paraméterekkel rendelkezik. Az IP65-ös védettségi fokozat és az IK08 ütésállóság biztosítja a megbízható működést még a legzordabb ipari környezetben is. Működési hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklete -40°C és +70°C között lehet. A rezgésállóság tekintetében 15 gn (f=10...500 Hz) értéket teljesít az IEC 60068-2-6 szabvány szerint, ütésállósága pedig 100 gn az IEC 60068-2-27 szabványnak megfelelően.
A XACD22P3111 függőkapcsoló kompatibilis a XEDS3111 irányváltó és a XENT1991 vészleállító eszközökkel. A csatlakoztatás csavaros kapcsokkal történik, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak, kábelvéggel vagy anélkül. A kábelbevezetés 7-18 mm közötti átmérőjű kábelek esetén lépcsőzetes gumihüvellyel biztosított. Az eszköz névleges szigetelési feszültsége 500 V (3-as szennyezettségi fokozat) az IEC 60947-1 szabvány szerint, a vészleállító érintkező esetében pedig 400 V. Lökőfeszültség-állósága 6 kV, a vészleállító érintkezőnél 4 kV.
A Schneider Electric XACD22P3111 függőkapcsoló kiváló mechanikai tartóssággal rendelkezik, akár 3 millió kapcsolási ciklust is teljesít. Elektromos élettartama 1 millió kapcsolási ciklus AC-3, 2200 W teljesítménynél 400 V feszültségen, <10 ciklus/perc működési frekvencia és 0,4-es terhelési tényező mellett. A névleges üzemi teljesítménye 2200 W AC-3 és AC-4 üzemmódban 400 V-on, illetve 3000 W AC-23B üzemmódban 400 V-on az IEC 60947-3 szabvány A. függeléke szerint. A rövidzárlat elleni védelemről 6 A-es aM típusú olvadóbiztosító gondoskodik.
Schneider Electric Harmony XACD - XACD22P3111 - Komplett függőkapcsoló 2 lyukú műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függőkapcsoló
Rövidítés: XACD
Kiegészítő adatok
Vezérlőállomás típusa: Kettős szigetelésű
Készülékház anyaga: Polipropilén
Vezérlés típusa: Intuitív
Elektromos áramkör típusa: Teljesítmény áramkör
Burkolat típusa: Használatra kész komplett készülék
Vezérlőállomás alkalmazása: Egysebességes emelőmotor vezérlése
Motorindító típusa: Irányváltó
Vezérlőállomás összetétele: 1 kétirányú gomb + 1 vészleállító
Vezérlőgomb típusa: Leállító nyomógomb Ø 30 mm, 3 NC reteszelő
Első irány gomb: 2-pólusú emelés, lassú
Második irány gomb: 2-pólusú süllyesztés, lassú
Termék kompatibilitás: XEDS3111 irányváltó működéshez, XENT1991 vészleállításhoz
Mechanikai reteszelés: Mechanikai reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozások és terminálok
Csatlakozások - terminálok: Csavaros kapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Szabványok
Szabványok: UL 508
IEC 60204-32
CSA C22.2 No 14
IEC 60947-5-1
Védelem és környezeti jellemzők
Védőkezelés: TH
Környezeti működési hőmérséklet: -25...70 °C
Tárolási hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültségi kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Mechanikai tartósság: 3000000 ciklus
Elektromos jellemzők
Kábel bemenet: Gumihüvely lépcsőzetes bemenettel 7...18 mm
Hagyományos zárt termikus áram: 10 A XENT.... esetén, 16 A XEDS.... esetén
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Vészleállító érintkező: 400 V (3-as szennyezettségi fokozat)
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
4 kV vészleállító érintkező esetén
Érintkező működés: Gyors működés
Működtető erő: 28 N
Rövidzárlat elleni védelem: 6 A aM típusú olvadóbiztosítóval
Névleges üzemi teljesítmény: 2200 W AC-3 400 V-on az IEC 60947-3 A. függeléke szerint
2200 W AC-4 400 V-on az IEC 60947-3 A. függeléke szerint
3000 W AC-23B 400 V-on
Elektromos élettartam: 1000000 ciklus AC-3, 2200 W 400 V-on, <10 ciklus/perc működési gyakoriság, 0,4 terhelési tényező mellett az IEC 60947-3 A. függeléke szerint
1000000 ciklus AC-4, 2200 W 400 V-on, <10 ciklus/perc működési gyakoriság, 0,4 terhelési tényező mellett az IEC 60947-3 A. függeléke szerint
Terminál leírás
ISO n°1 terminál leírás: (1-2)P, (5-6)P, (3-4)P, (7-8)P
ISO n°2 terminál leírás: (31-32)NC, (11-12)NC, (21-22)NC
Terminál azonosító: (13-14)NO, (11-12)NC
Fizikai jellemzők
Nettó súly: 0,41 kg
