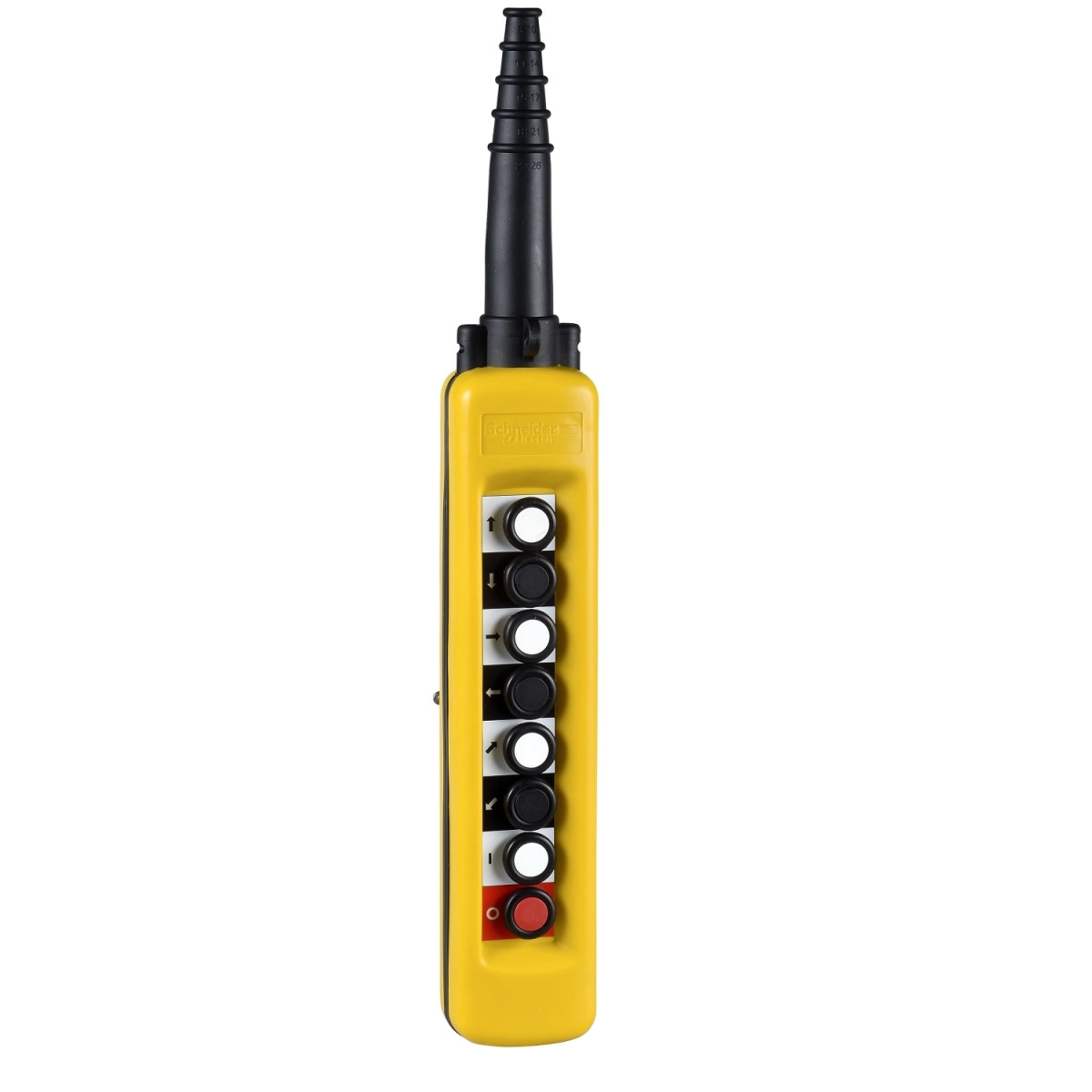

A Schneider Electric Harmony XAC sorozatú XACA871 függőkapcsoló egy kiváló minőségű ipari vezérlőegység, amely kifejezetten darukezeléshez és egyéb emelőszerkezetek irányításához lett kifejlesztve. Ez a sárga színű, polipropilén házas, nyolc nyomógombos vezérlőegység ergonomikus kialakítással és robusztus szerkezettel rendelkezik, így ideális választás ipari környezetben történő használatra.
A Schneider Electric XACA871 függőkapcsoló különleges jellemzője, hogy az első hét nyomógomb NO (alaphelyzetben nyitott) érintkezővel, míg a nyolcadik NC (alaphelyzetben zárt) érintkezővel van ellátva. A nyomógombok funkciói specifikusan meghatározottak: az első gomb a lassú emelést, a második a lassú süllyesztést, a harmadik a lassú jobbra, a negyedik a lassú balra, az ötödik a lassú előre, a hatodik a lassú hátra mozgást vezérli, míg a hetedik az I (be), a nyolcadik az O (ki) funkciókat látja el. Az ellentétes irányú mozgások között mechanikus reteszelés biztosítja a biztonságos működtetést, így kizárva a véletlen, ellentétes parancsok egyidejű kiadását.
A készülék kiváló védelmi jellemzőkkel rendelkezik: IP65-ös védettségi besorolása biztosítja a por és vízsugár elleni védelmet az IEC 60529 szabvány szerint, míg az IK08 besorolás a mechanikai ütések elleni védelmet garantálja az IEC 62262 szabványnak megfelelően. A készülék -25°C és +70°C közötti üzemi hőmérséklet-tartományban használható, ami széles körű alkalmazhatóságot biztosít különböző környezeti feltételek mellett. A tárolási hőmérséklet-tartomány még szélesebb: -40°C és +70°C között.
A XACA871 függőkapcsoló rendkívül tartós: mechanikai élettartama 1 millió kapcsolási ciklus. A csatlakoztatás csavaros kapcsokkal történik, amelyek 1 x 0,5...1 x 2,5 mm² keresztmetszetű vezeték bekötését teszik lehetővé kábelvég nélkül, vagy 1 x 0,5...2 x 1,5 mm² keresztmetszetű vezetékét kábelvéggel. A kábelbevezetés lépcsőzetes gumigyűrűvel történik, amely 8...26 mm átmérőjű kábelek fogadására alkalmas. A készülék rendelkezik CCC és GOST tanúsítványokkal is, és megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-5-1, CSA C22.2 No 14, IEC 60204-32 és UL 508 szabványokat.
A kapcsoló villamos paraméterei kiemelkedőek: 600V szigetelési feszültség (3-as szennyezettségi fokozat mellett), 6 kV névleges lökőfeszültség az IEC 60947-1 szerint, valamint 10A konvencionális zárt termikus áram. A kapcsoló érintkezői A600 AC-15 (Ue = 240V, Ie = 3A, illetve Ue = 600V, Ie = 1,2A) és Q600 DC-13 (Ue = 250V, Ie = 0,27A, illetve Ue = 600V, Ie = 0,1A) kategória szerinti besorolással rendelkeznek az IEC 60947-5-1 A függelékének megfelelően. A rövidzárlat elleni védelmet 10A-es gG típusú olvadóbiztosító biztosítja. A kapcsoló működtetéséhez szükséges erő 10N a normál nyomógombok, és 8N a nyolcadik nyomógomb esetében.
Schneider Electric Harmony XACA függőkapcsoló műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XAC
Típus: XACA függőkapcsoló
Rövid név: XACA
Szín: Sárga
Ház anyaga: Polipropilén
Védettség: IP65 az IEC 60529 szerint
Ütésállóság: IK08 az IEC 62262 szerint
Villamos jellemzők
Áramkör típusa: Vezérlőáramkör
Szigetelés típusa: Dupla szigetelés
Szigetelési feszültség: 600 V (3-as szennyezettségi fok)
Lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Konvencionális termikus áram: 10 A
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
Nyomógombok és funkciók
Vezérlőállomás összetétele: 8 nyomógomb
Nyomógomb funkciók:
1. nyomógomb: 1 NO emelés, lassú
2. nyomógomb: 1 NO süllyesztés, lassú
3. nyomógomb: 1 NO jobbra, lassú
4. nyomógomb: 1 NO balra, lassú
5. nyomógomb: 1 NO előre, lassú
6. nyomógomb: 1 NO hátra, lassú
7. nyomógomb: 1 NO I (be)
8. nyomógomb: 1 NC O (ki)
Mechanikus reteszelés: Párok közötti mechanikus reteszeléssel
Működési paraméterek
Érintkező működése: Lassú bontás
Működtetési erő: 10 N nyomógomb, 8 N nyolcadik nyomógomb
Mechanikai élettartam: 1.000.000 ciklus
Üzemi hőmérséklet-tartomány: -25...70 °C
Tárolási hőmérséklet-tartomány: -40...70 °C
Csatlakoztatás
Csatlakozás: Csavaros csatlakozókapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
Csavaros csatlakozókapcsok, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Kábelbevezetés: Gumigyűrű lépcsőzetes bemenettel 8...26 mm
Tanúsítványok és szabványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, IEC 60204-32, UL 508
Termék tanúsítványok: CCC, GOST
Védőkezelés: TH
Fizikai jellemzők
Méretek (8 nyomógombos verzió): b=560 mm, b1=370 mm, c=80 mm
Nettó tömeg: 0,94 kg
