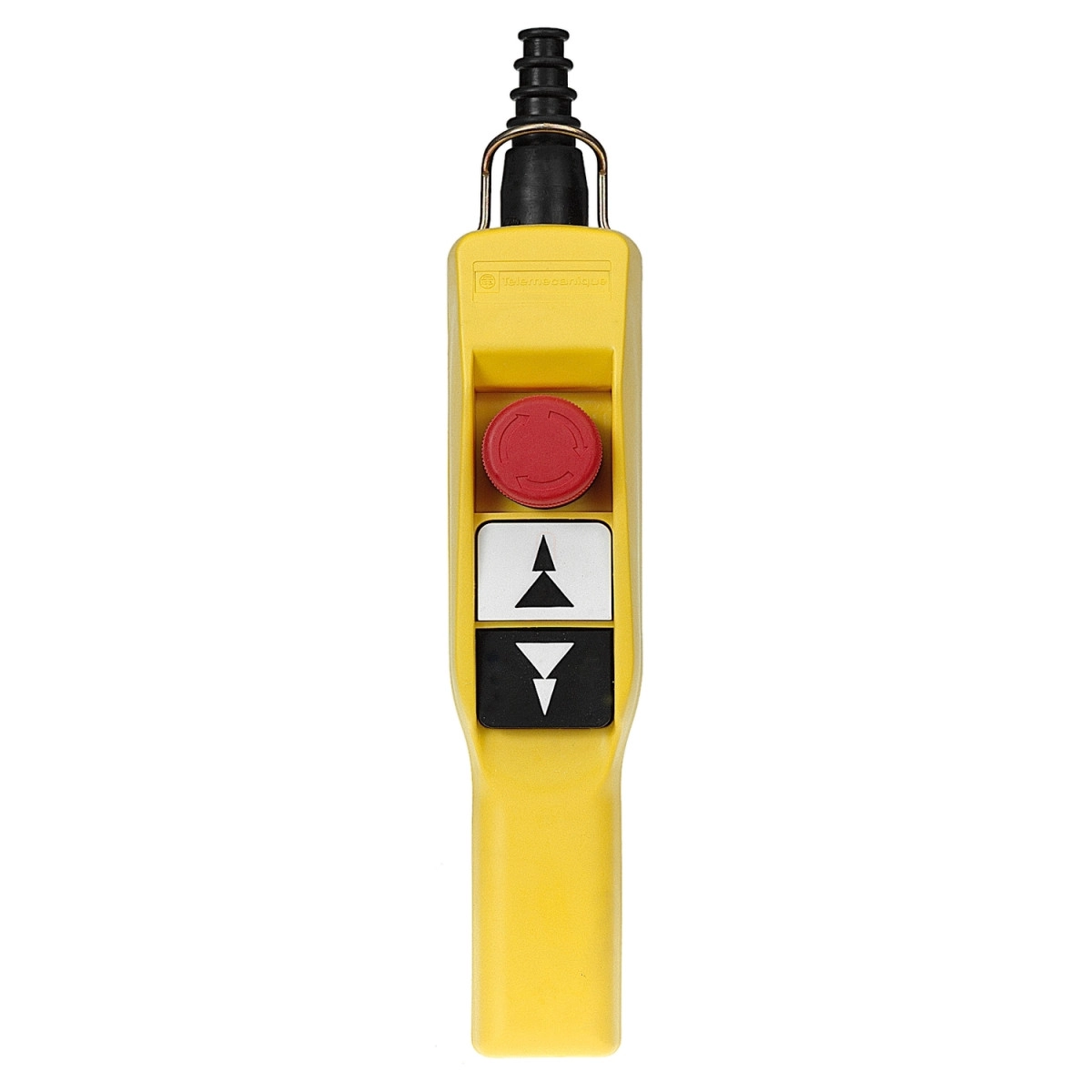

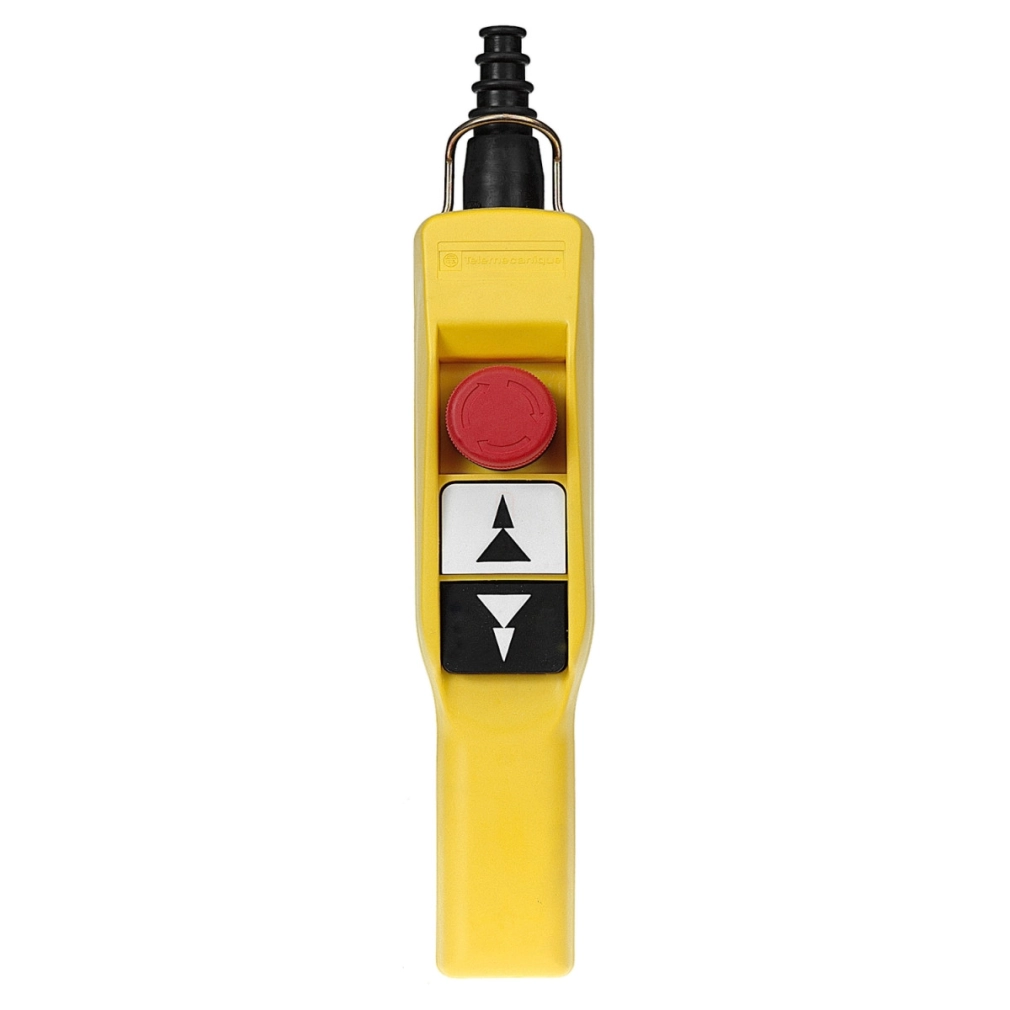

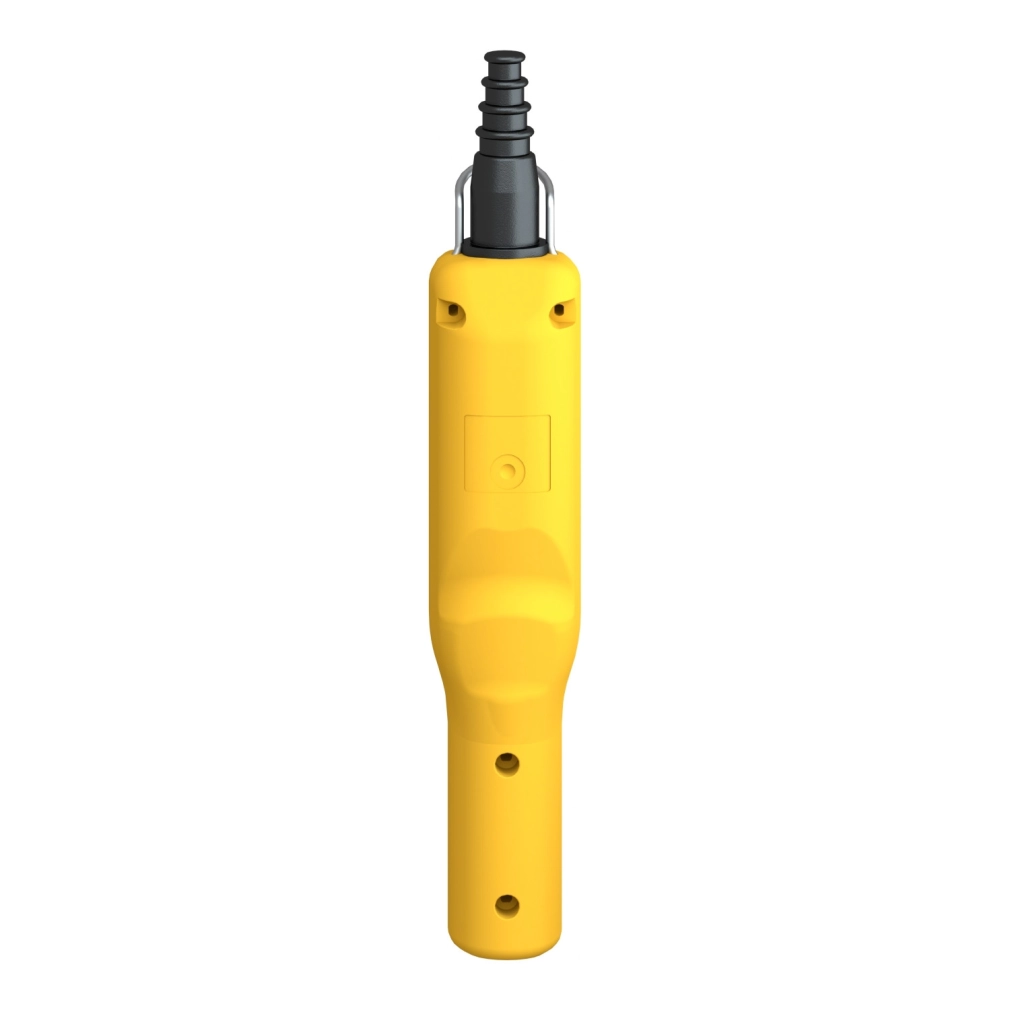

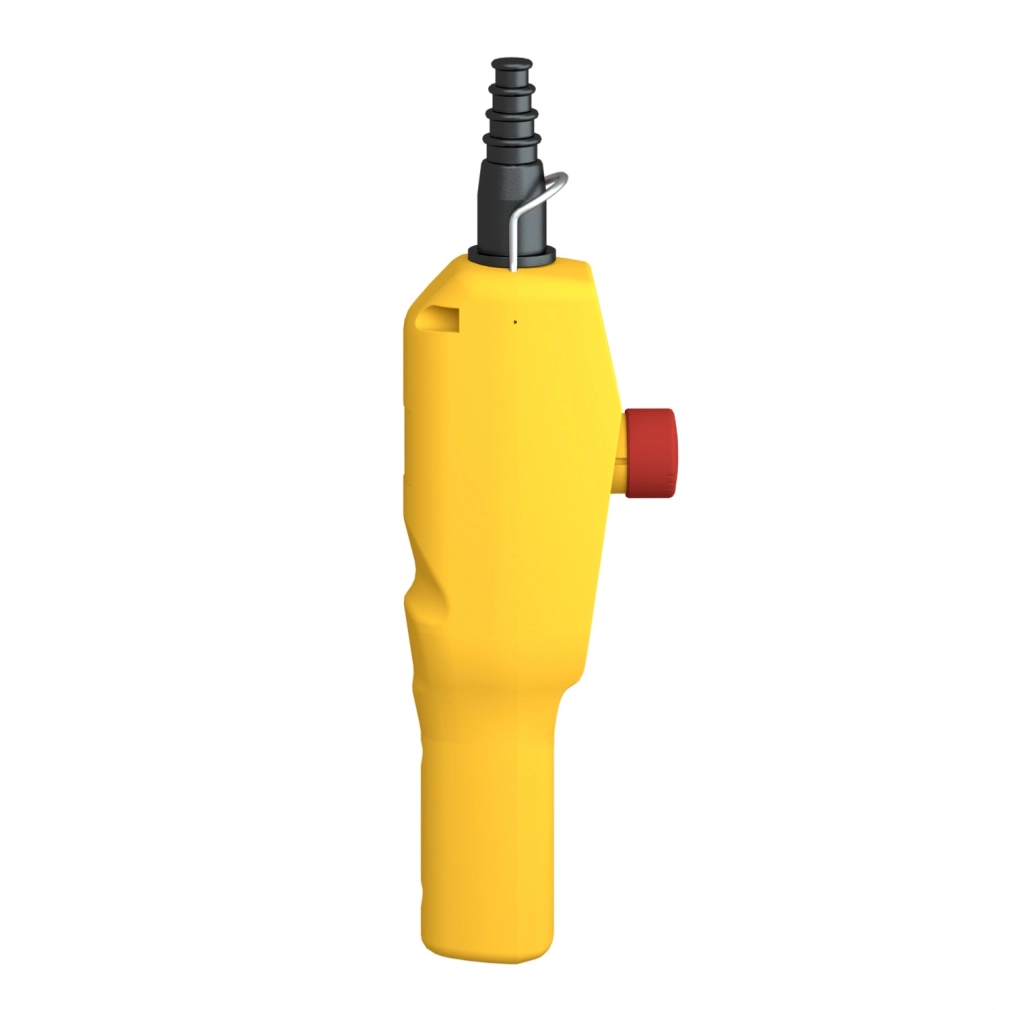

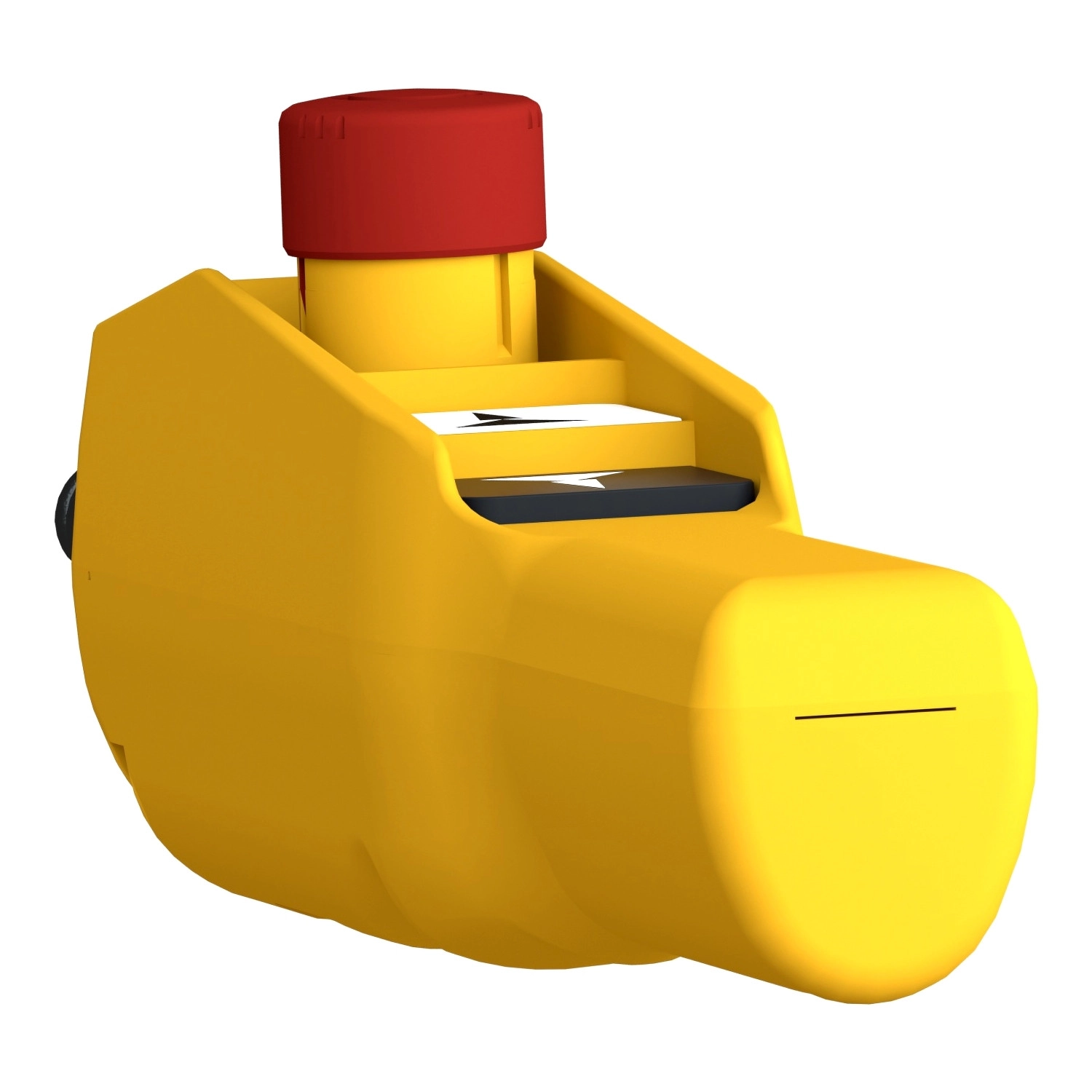

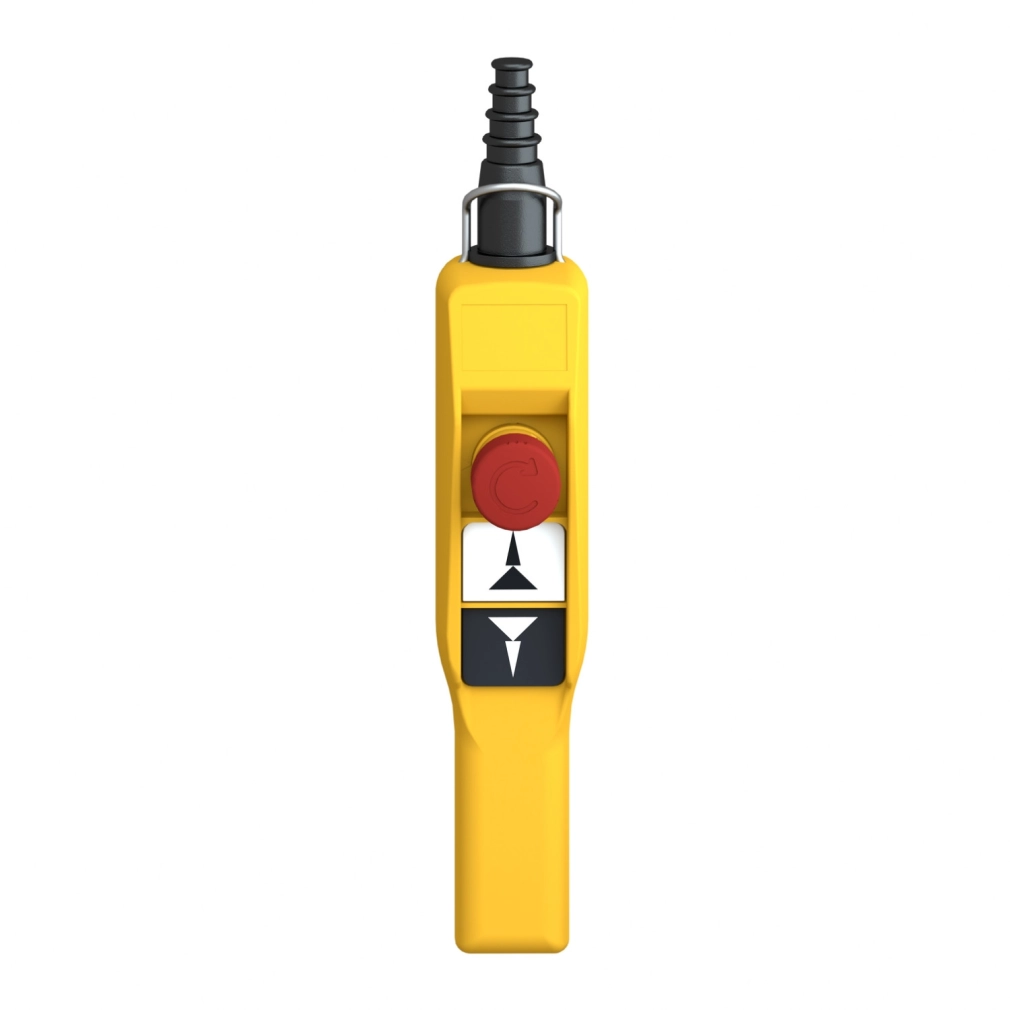

A Schneider Electric Harmony XACA termékcsaládba tartozó XACA2073 függőkapcsoló egy kiváló minőségű, ipari környezetbe tervezett vezérlőeszköz, amely elsősorban kétfokozatú emelőszerkezetek vezérléséhez ajánlott. Ez a pisztolymarkolatos kialakítású vezérlő sárga színű, polipropilén házban került kialakításra, ami tartósságot és kiváló mechanikai védelmet biztosít a mindennapi ipari használat során.
Az XACA2073 kettős szigetelésű vezérlőállomás, amely két nyomógombbal és egy vészleállító gombbal van felszerelve, mindez intuitív kezelhetőséget biztosít a felhasználó számára. A két nyomógomb mindegyike 2NO (alaphelyzetben nyitott) kontaktussal rendelkezik, és kétlépcsős működéssel van kialakítva az emelés (lassú-gyors) és süllyesztés (lassú-gyors) funkciók vezérléséhez. A 30 mm átmérőjű vészleállító gomb 1NC (alaphelyzetben zárt) reteszelő kontaktussal rendelkezik, amely vészhelyzetben azonnali leállítást tesz lehetővé. A gombok között mechanikus reteszelés található, ami megakadályozza az ellentétes irányú mozgások egyidejű aktiválását, ezzel növelve a működési biztonságot.
A termék kiváló műszaki paraméterekkel rendelkezik: IP65-ös védettségi szintje biztosítja a por és vízsugár elleni védelmet, IK08 fokozatú ütésállósága pedig a mechanikai behatásokkal szembeni ellenállást garantálja. Működési hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között alakul, így szélsőséges környezeti feltételek mellett is megbízhatóan üzemel. A kapcsoló 15 gn rezgésállósággal és 100 gn ütésállósággal rendelkezik az IEC szabványok szerint, ami kiváló tartósságot biztosít még erős igénybevételek mellett is.
Az XACA2073 villamos paraméterei is kiemelkedőek: 600 V névleges szigetelési feszültséggel, 6 kV névleges lökőfeszültség-állósággal és 10 A konvencionális zárt termikus árammal rendelkezik. A csatlakozás csavaros kapcsokkal történik, 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezetékekkel, kábelvég-sarukkal vagy azok nélkül. A kábelbevezetés gumi tömszelencén keresztül történik, amely 7-15 mm átmérőjű kábelekhez alkalmas. A készülék mechanikai élettartama 1.000.000 kapcsolási ciklus, ami hosszú távú, megbízható használatot tesz lehetővé.
A Schneider Electric XACA2073 függőkapcsoló számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-1, CSA C22.2 No 14, UL 508 és IEC 60204-32 szabványokat, valamint UL és CSA tanúsítványokkal rendelkezik. Mindez garantálja a termék magas minőségét és biztonságos működését. A termék különösen ajánlott olyan ipari környezetben, ahol kétfokozatú emelőmotorok, daruk vagy egyéb emelőszerkezetek precíz és biztonságos vezérlésére van szükség.
Schneider Electric Harmony XACA - XACA2073 - függőkapcsoló 2 kétfokozatú nyomógomb+vészgomb, mechanikus retesz, NO+NO érintkezők, g.sapka műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XAC
Termék vagy összetevő típusa: Függőkapcsoló
Eszköz rövid neve: XACA pisztolymarkolatos
Kiegészítő információk
Vezérlőállomás típusa: Kettős szigetelésű
Ház anyaga: Polipropilén
Vezérlés típusa: Intuitív
Elektromos áramkör típusa: Vezérlőáramkör
Ház típusa: Felhasználásra kész, komplett
Vezérlőállomás alkalmazása: 2 sebességű emelőmotor vezérlése
Vezérlőállomás összetétele: 2 nyomógomb + 1 vészleállító
Vezérlőgomb típusa: Leállító nyomógomb Ø 30 mm 1 NC reteszelő
Első nyomógomb: 2 NO (2 fokozatú) emelés, lassú-gyors
Második nyomógomb: 2 NO (2 fokozatú) süllyesztés, lassú-gyors
Termék kompatibilitás: ZB2BE102 vészleállító gombhoz, ZB2BE101 + ZB2BE201 minden irányhoz
Mechanikus reteszelés: Mechanikus reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozások - kapcsok: Csavaros kapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül, Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, UL 508, IEC 60204-32
Termék tanúsítványok: UL, CSA
Védőkezelés: TH
Környezeti adatok
Környezeti levegő hőmérséklete üzemelés közben: -25…70 °C
Környezeti levegő hőmérséklete tárolás során: -40…70 °C
Rezgésállóság: 15 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Mechanikai adatok
Mechanikai élettartam: 1000000 ciklus
Kábelbevezetés: Gumi tömszelence lépcsőzetes bemenettel 7…15 mm
Villamos adatok
Érintkező kód megjelölése: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A. függeléke szerint
A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A. függeléke szerint
Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A. függeléke szerint
Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A. függeléke szerint
Konvencionális zárt termikus áram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Érintkező működése: Lépcsőzetes, Lassú bontású
Kapcsok közötti maximális ellenállás: 25 MOhm
Működtető erő: 13…15 N
Rövidzárlat elleni védelem: 10 A biztosítékkal, gG típusú olvadóbiztosítóval
