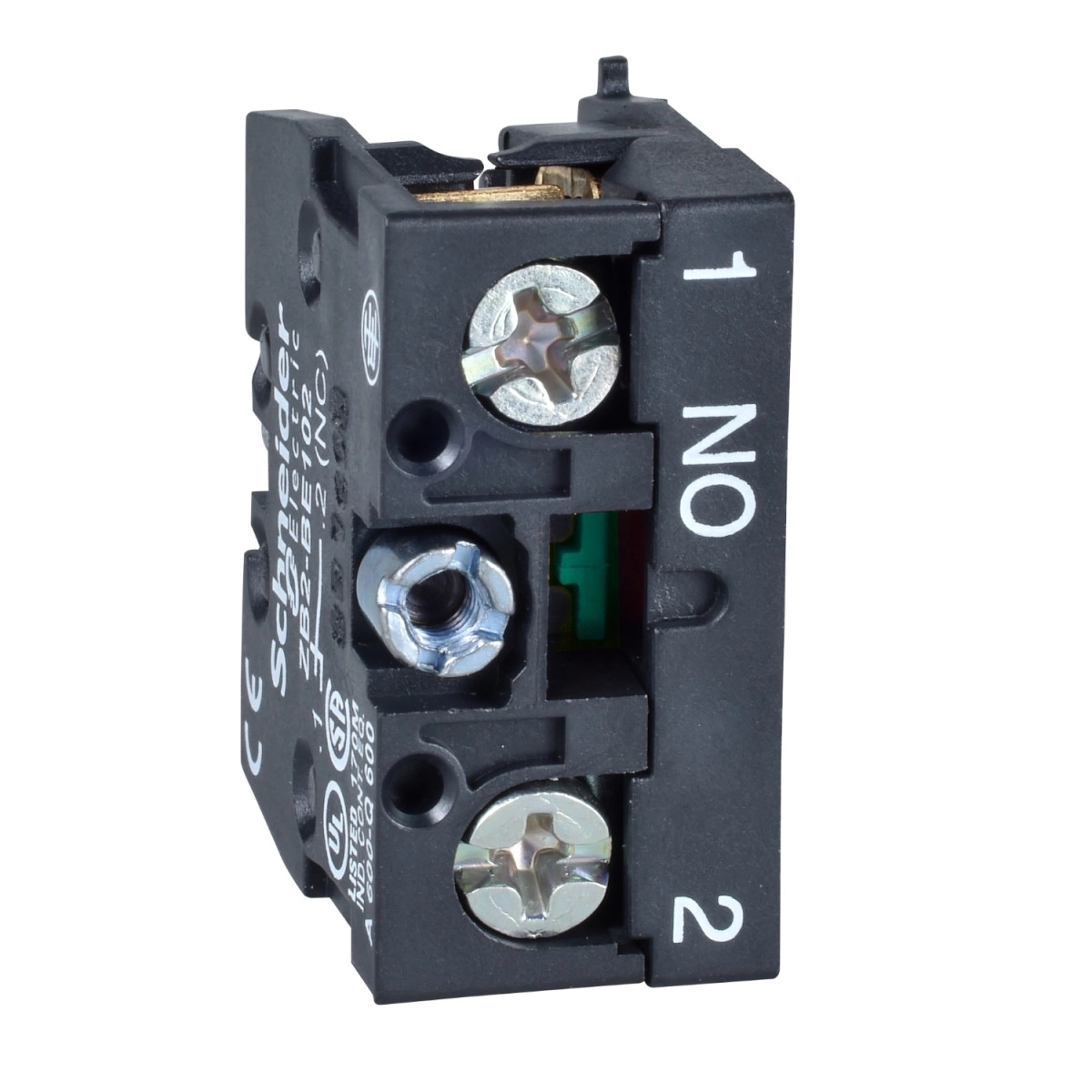

A Schneider Electric Harmony XAC termékvonal ZB2BE201 típusú érintkező blokkja rendkívül megbízható ipari vezérlési megoldást kínál. Ez az egyérintkezős, rugóvisszatérítésű, kétsebességű, előlről szerelhető érintkező blokk ideális választás az elektromos vezérlőrendszerek kiépítéséhez, különösen fel/le irányú működtetést igénylő alkalmazásokban.
A ZB2BE201 típusú érintkező blokk a Schneider Electric Harmony XAC termékcsalád része, amely XACA készülékekkel kompatibilis. Az eszköz egy NO (alaphelyzetben nyitott) érintkezővel rendelkezik, eltolt működésű és lassú bontású kialakítással, ami biztosítja a precíz és megbízható működést. Az előlről történő szerelhetőség megkönnyíti a telepítést és karbantartást, míg a csavaros csatlakozók egyszerű és biztos elektromos bekötést tesznek lehetővé. A csatlakozókapcsok alkalmasak 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezetékek bekötésére, kábelréggel vagy anélkül.
A Schneider Electric ZB2BE201 érintkező blokk kiemelkedő műszaki paraméterekkel rendelkezik. Az eszköz kiváló mechanikai tartóssága 1 000 000 kapcsolási ciklus, ami hosszú élettartamot biztosít ipari környezetben is. Az A600 AC-15 és Q600 DC-13 érintkező kód jelölésekkel rendelkező blokk széles feszültségtartományban használható: AC áramkörökben 240 V-on 3 A, illetve 600 V-on 1,2 A terhelhetőséggel, míg DC áramkörökben 250 V-on 0,27 A, illetve 600 V-on 0,1 A áramerősséggel működtethető az IEC 947-5-1 A függelék előírásai szerint. A konvencionális zárt hőáram értéke 10 A, névleges szigetelési feszültsége 600 V (3-as szennyezettségi fokozat mellett), névleges lökőfeszültség-állósága pedig 6 kV.
A ZB2BE201 érintkező blokk működési környezetét tekintve -25 és +70 °C közötti hőmérsékleten üzemeltethető, tárolási hőmérséklet-tartománya -40 és +70 °C között van. Kiváló rezgésállóságát az IEC 60068-2-6 szabvány szerint tesztelték, ami 15 gn (f=10...500 Hz) értéket jelent. Az eszköz megfelel a II-es áramütés elleni védelmi osztály követelményeinek az IEC 61140 szabvány szerint. A termék működéséhez szükséges erő 13-15 N között van, rövidzárlat elleni védelme 10 A-es gG (gl) típusú olvadóbiztosítóval biztosítható. A termék teljesíti a szigorú nemzetközi szabványok előírásait, beleértve az IEC 60204-32, UL 508, IEC 60947-5-1 és CSA C22.2 No 14 szabványokat.
ZB2BE201 műszaki adatok
Alap jellemzők
Termékcsalád: Harmony XAC
Termék típusa: Érintkező blokk
Komponens neve: ZB2
Elektromos áramkör típusa: Vezérlő áramkör
Érintkező blokk alkalmazása: Fel/le működtető
Érintkező blokk típusa: Egyszerű
Működtető típusa: Rugó visszatérítésű
Termék kompatibilitás: XACA
Érintkezők típusa és összetétele: 1 NO
Blokk szerelési módja: Előlapi szerelés
Érintkező működése: Eltolt, Lassú bontású
Kiegészítő jellemzők
Mechanikai élettartam: 1000000 ciklus
Érintkező kód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 947-5-1 A függelék szerint
A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 947-5-1 A függelék szerint
Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 947-5-1 A függelék szerint
Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 947-5-1 A függelék szerint
Konvencionális zárt termikus áram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a csatlakozók között: 25 MOhm
Működtetési erő: 13...15 N
Rövidzárlat elleni védelem: 10 A biztosíték védelemmel gG (gl) típusú patron biztosítékkal
Névleges működési teljesítmény W-ban: 40 W DC-13 1000000 ciklusra, <3600 ciklus/óra üzemi sebességnél 120 V-on, 0,5 terhelési tényezővel az IEC 60947-5-1 szerint
48 W DC-13 1000000 ciklusra, <3600 ciklus/óra üzemi sebességnél 48 V-on, 0,5 terhelési tényezővel az IEC 60947-5-1 szerint
65 W DC-13 1000000 ciklusra, <3600 ciklus/óra üzemi sebességnél 24 V-on, 0,5 terhelési tényezővel az IEC 60947-5-1 szerint
Kapcsok leírása ISO n°1: (13-14)NO_CL
Csatlakozások - kapcsok: Csavaros kapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Környezeti jellemzők
Környezeti működési hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
Szabványok: IEC 60204-32, UL 508, IEC 60947-5-1, CSA C22.2 No 14
