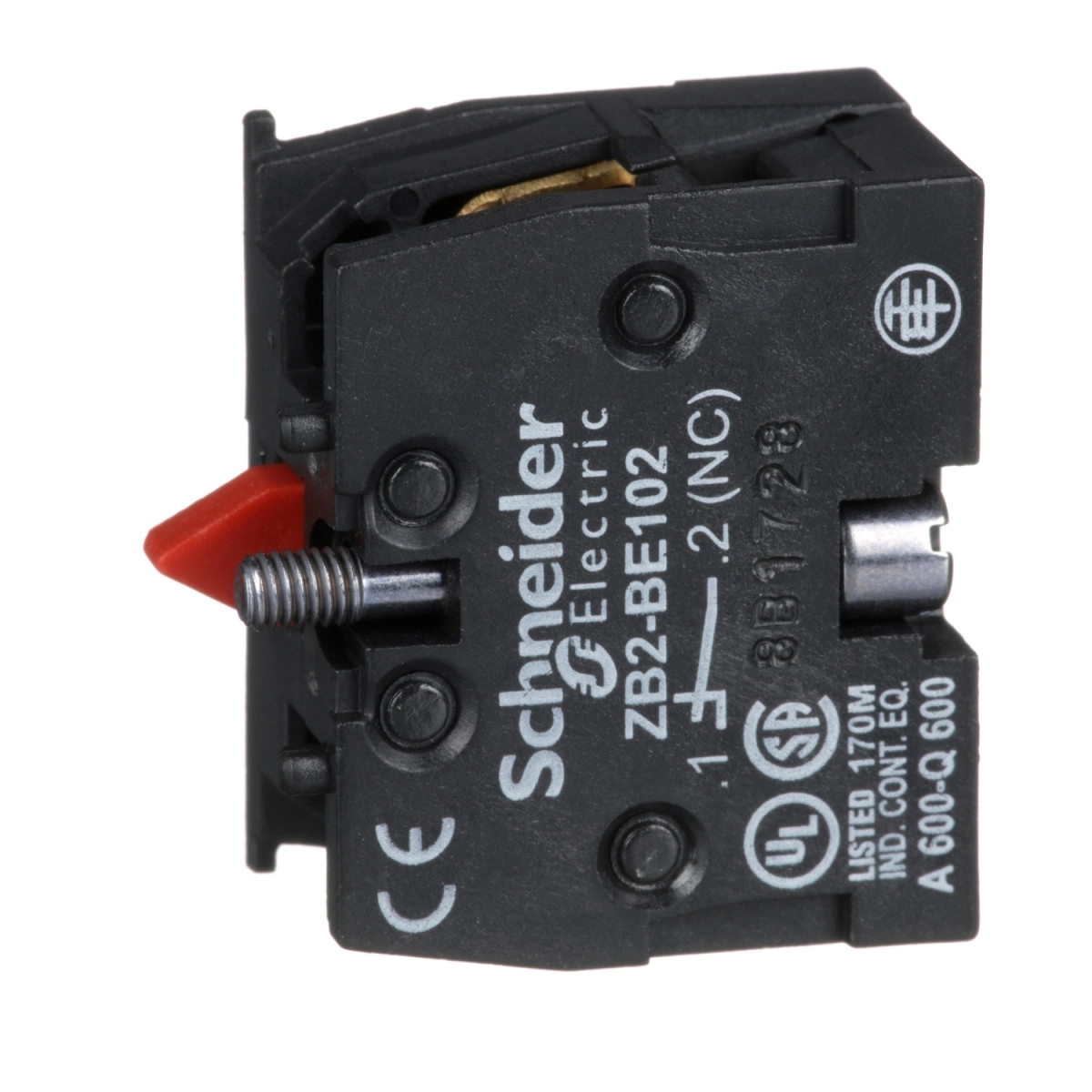

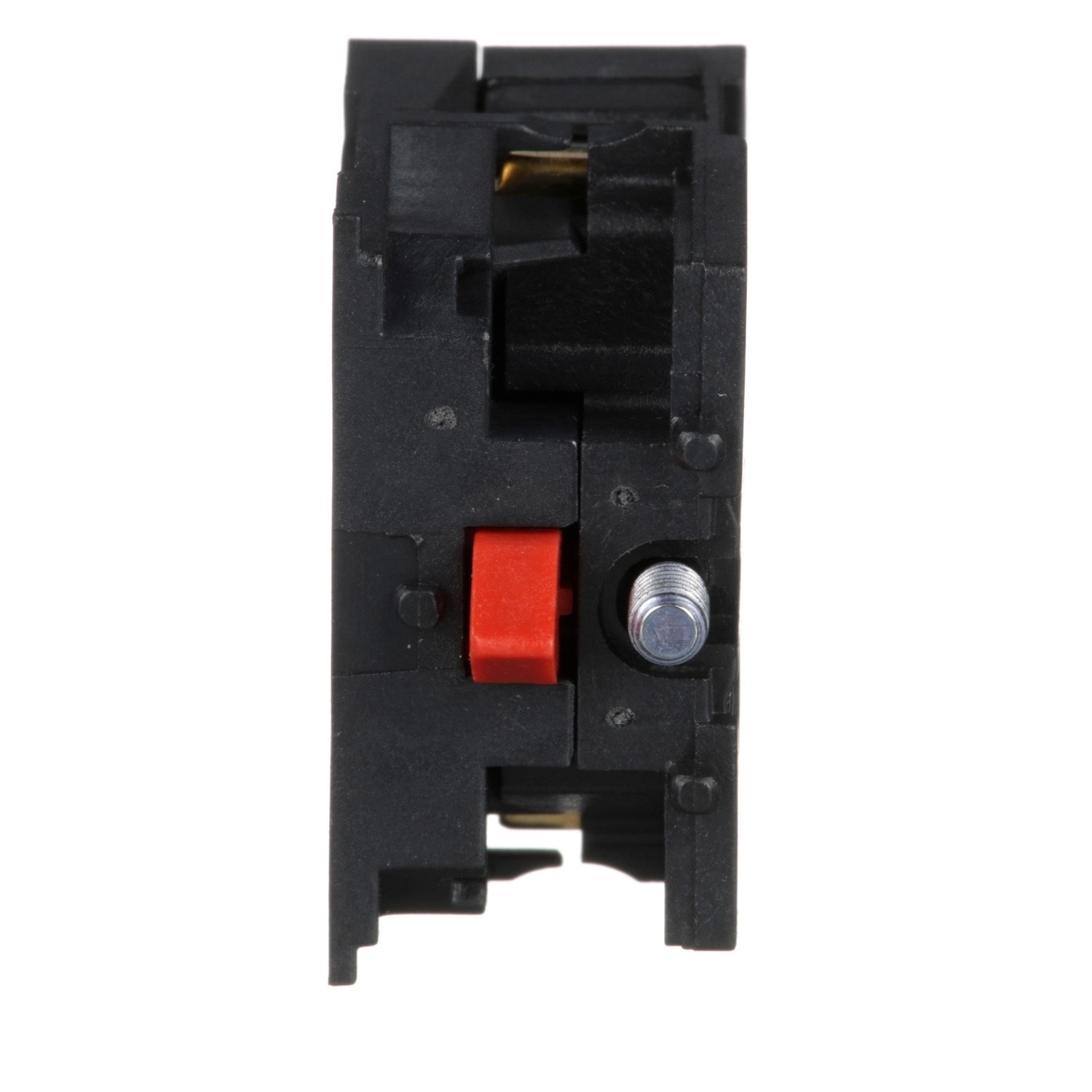

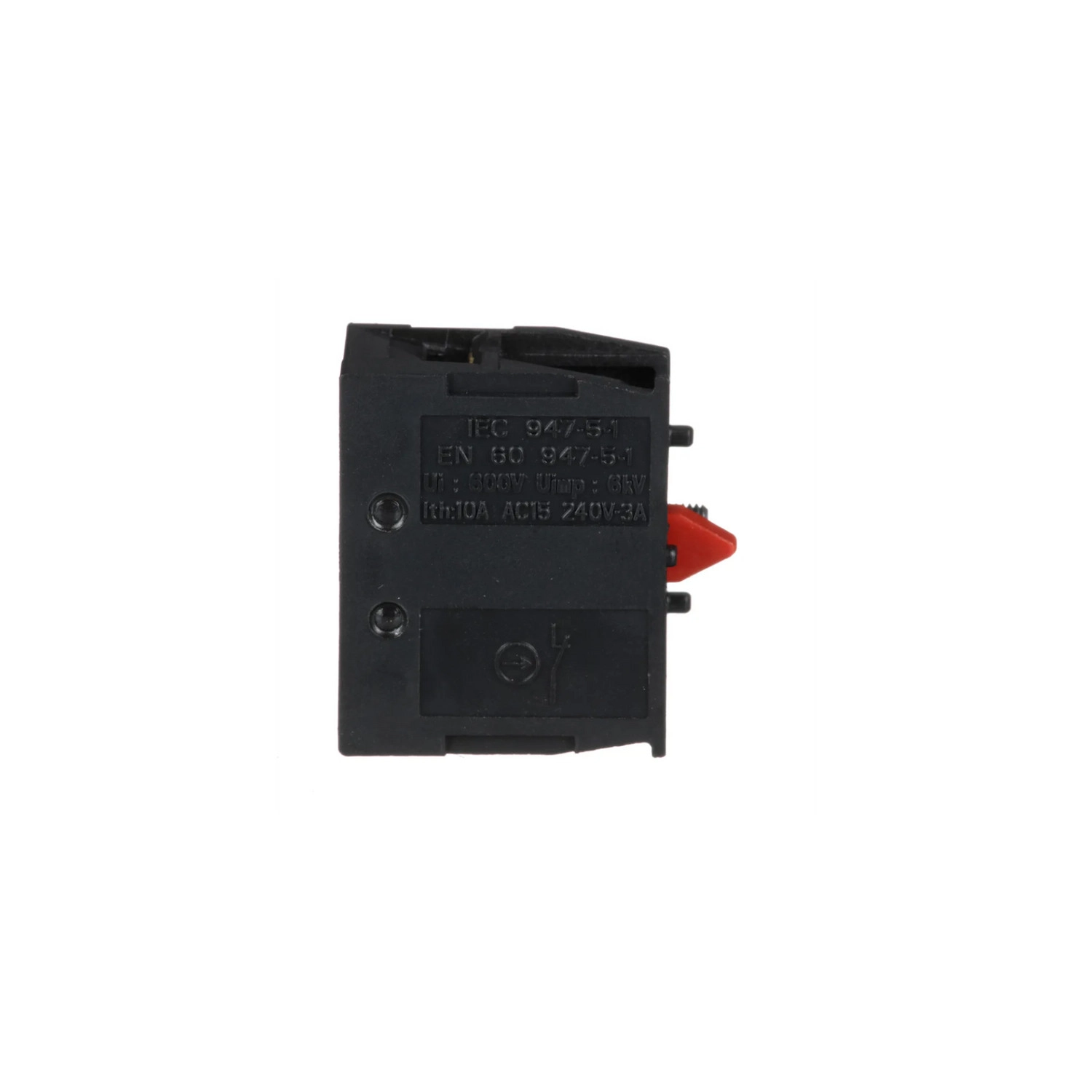

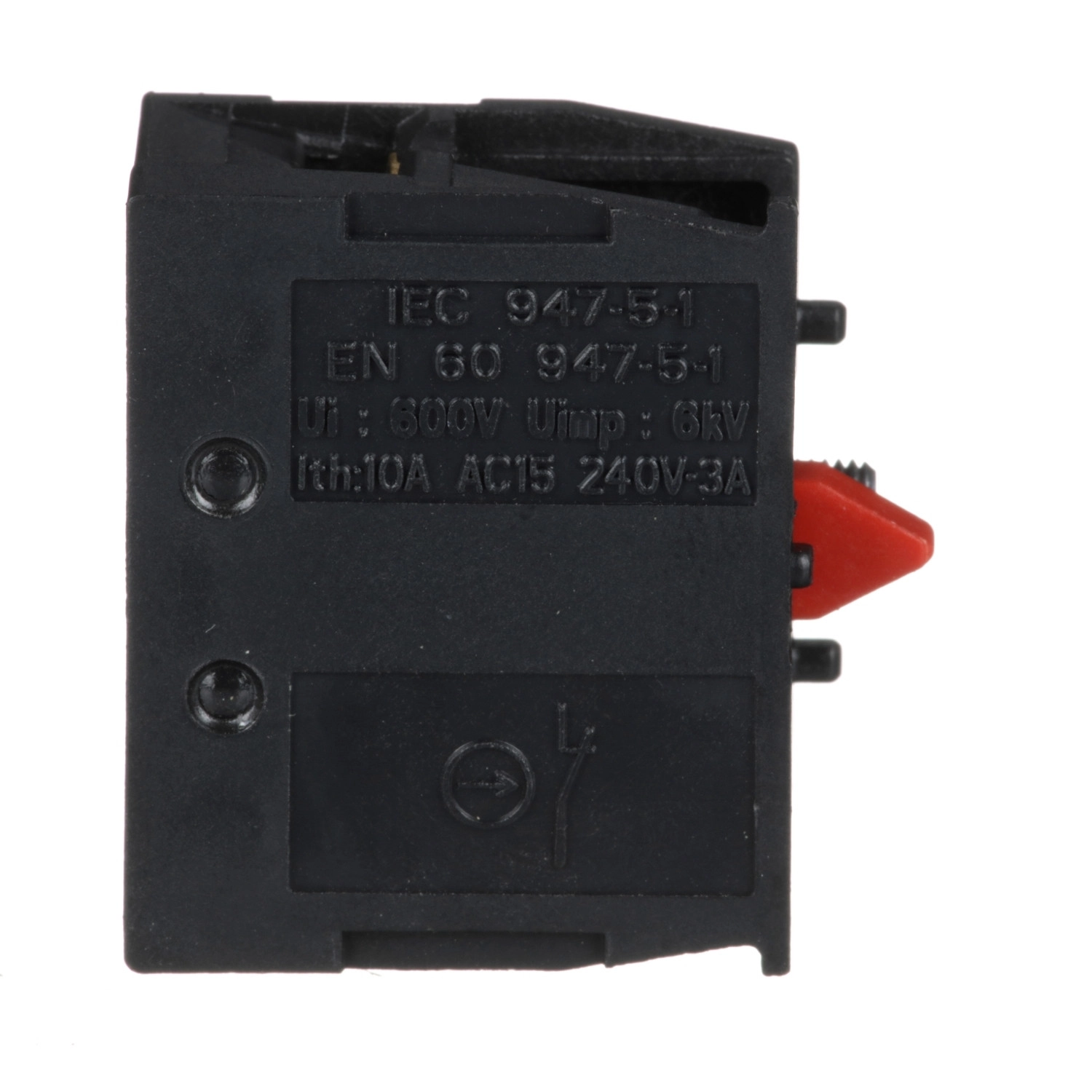

A Schneider Electric Harmony XAC sorozatú ZB2BE102 kontakt blokk egy professzionális minőségű ipari vezérlőelem, amely kifejezetten vezérlőkörökben történő használatra lett tervezve. Ez az egyszeres kivitelű, záró (NC) kontaktussal rendelkező, rugós visszatérítésű komponens tökéletes választás olyan alkalmazásokhoz, ahol megbízható, precíz kapcsolási funkcióra van szükség.
A ZB2BE102 modell előlapra szerelhető kivitelben készül, ami megkönnyíti a telepítést és a hozzáférést. A kontaktus lassú bontású működése biztosítja a stabil és megbízható kapcsolást, miközben az 1 NC (alaphelyzetben zárt) konfigurációja ideális biztonsági áramkörök kialakításához. A termék kompatibilis a XACA, XB4 és XB5 sorozatú eszközökkel, ami rugalmas integrációt tesz lehetővé a meglévő rendszerekbe. A ZB2BE102 kontakt blokk mechanikai élettartama kiemelkedően magas, 1 000 000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál ipari környezetben is.
A ZB2BE102 műszaki specifikációi lenyűgözőek: A600 AC-15 minősítéssel rendelkezik, amely 240 V-nál 3 A és 600 V-nál 1,2 A kapcsolási képességet biztosít, valamint Q600 DC-13 minősítéssel, amely 250 V-nál 0,27 A és 600 V-nál 0,1 A kapcsolási képességet jelent az IEC 947-5-1 szabvány A függeléke szerint. A konvencionális zárt hőáram (Ithe) értéke 10 A, a névleges szigetelési feszültség (Ui) pedig 600 V (3-as szennyezettségi fok mellett) az IEC 60947-1 szabványnak megfelelően. A névleges lökőfeszültség-állóság (Uimp) 6 kV, szintén az IEC 60947-1 szabvány szerint, a maximális ellenállás a kapcsok között pedig 25 MΩ. A működtető erő tartománya 13-15 N, ami könnyű, de határozott működtetést tesz lehetővé.
A ZB2BE102 kontakt blokk névleges működési teljesítménye DC-13 üzemmódban 40 W 120 V-nál, 48 W 48 V-nál és 65 W 24 V-nál, mindegyik esetben 1 000 000 ciklusra, <3600 ciklus/óra működési sebességgel és 0,5 terhelési tényezővel, az IEC 60947-5-1 szabványnak megfelelően. A rövidzárlat elleni védelem 10 A-es gG (gl) típusú olvadóbiztosítékkal biztosítható. A csatlakoztatás csavaros kapcsokkal történik, amelyek lehetővé teszik 1 × 2,5 mm² vagy 2 × 1,5 mm² vezeték bekötését, kábelvéggel vagy anélkül. A kapcsok ISO n°1 (11-12)NC jelöléssel rendelkeznek a könnyű azonosítás érdekében. A termék működési hőmérséklet-tartománya -25°C és +70°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között. Rezgésállósága 15 gn (f = 10-500 Hz) az IEC 60068-2-6 szabvány szerint, és II. osztályú érintésvédelmi osztályba tartozik az IEC 61140 szabványnak megfelelően. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60204-32, IEC 60947-5-1, CSA C22.2 No 14 és UL 508 előírásainak.
Schneider Electric Harmony XAC - ZB2BE102 - Szimpla, 1 - sebességes , lassú kioldású, N/C műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Kontakt blokk
Komponens neve: ZB2
Elektromos áramkör típusa: Vezérlő áramkör
Kontakt blokk alkalmazás: Egysebességes
Kontakt blokk típus: Szimpla
Működtető típusa: Rugós visszatérítésű
Termék kompatibilitás: XACA, XB4, XB5
Kontaktusok típusa és összetétele: 1 NC
Blokk szerelése: Előlapra szerelhető
Kontaktus működtetés: Lassú bontású
Kiegészítő adatok
Mechanikai élettartam: 1000000 ciklus
Kontaktus kód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 947-5-1 A függeléke szerint
A600 AC-15, Ue = 600 V, Ie = 1.2 A az IEC 947-5-1 A függeléke szerint
Q600 DC-13, Ue = 250 V, Ie = 0.27 A az IEC 947-5-1 A függeléke szerint
Q600 DC-13, Ue = 600 V, Ie = 0.1 A az IEC 947-5-1 A függeléke szerint
Konvencionális zárt hőáram: 10 A
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a kapcsok között: 25 MOhm
Működtető erő: 13...15 N
Rövidzárlat elleni védelem: 10 A-es gG (gl) típusú olvadóbiztosíték
Névleges működési teljesítmény: 40 W DC-13 1000000 ciklusra, működési sebesség <3600 ciklus/óra 120 V-nál, terhelési tényező = 0.5 az IEC 60947-5-1 szerint
48 W DC-13 1000000 ciklusra, működési sebesség <3600 ciklus/óra 48 V-nál, terhelési tényező = 0.5 az IEC 60947-5-1 szerint
65 W DC-13 1000000 ciklusra, működési sebesség <3600 ciklus/óra 24 V-nál, terhelési tényező = 0.5 az IEC 60947-5-1 szerint

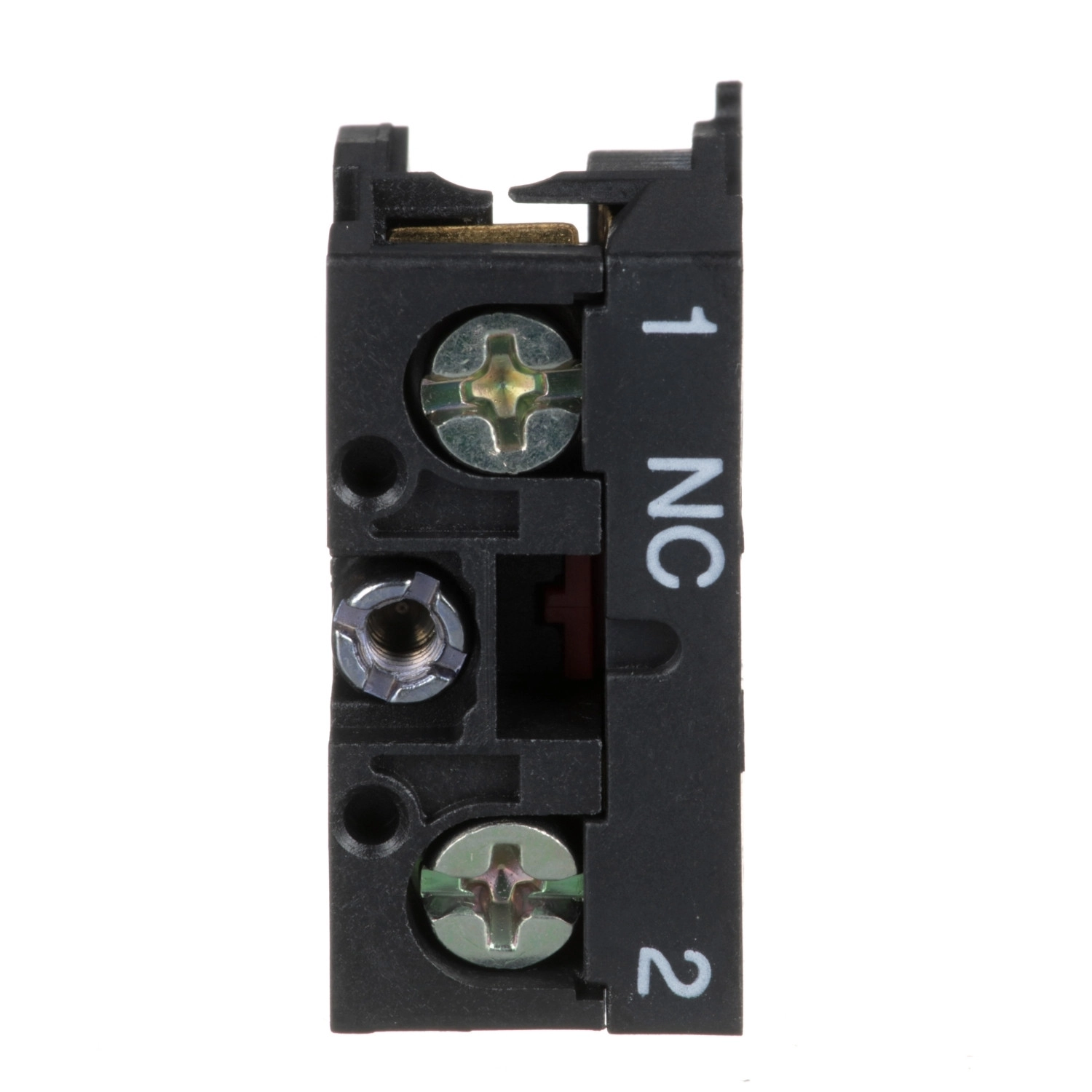

Kapcsok leírása ISO n°1: (11-12)NC
Csatlakozások - kapcsok: Csavaros kapcsok, 1 x 2.5 mm² kábelvéggel vagy anélkül
Csavaros kapcsok, 2 x 1.5 mm² kábelvéggel vagy anélkül
Környezeti feltételek
Környezeti levegő hőmérséklet működés közben: -25...70 °C
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Érintésvédelmi osztály: II. osztály az IEC 61140 szerint
Szabványok
IEC 60204-32
IEC 60947-5-1
CSA C22.2 No 14
UL 508
