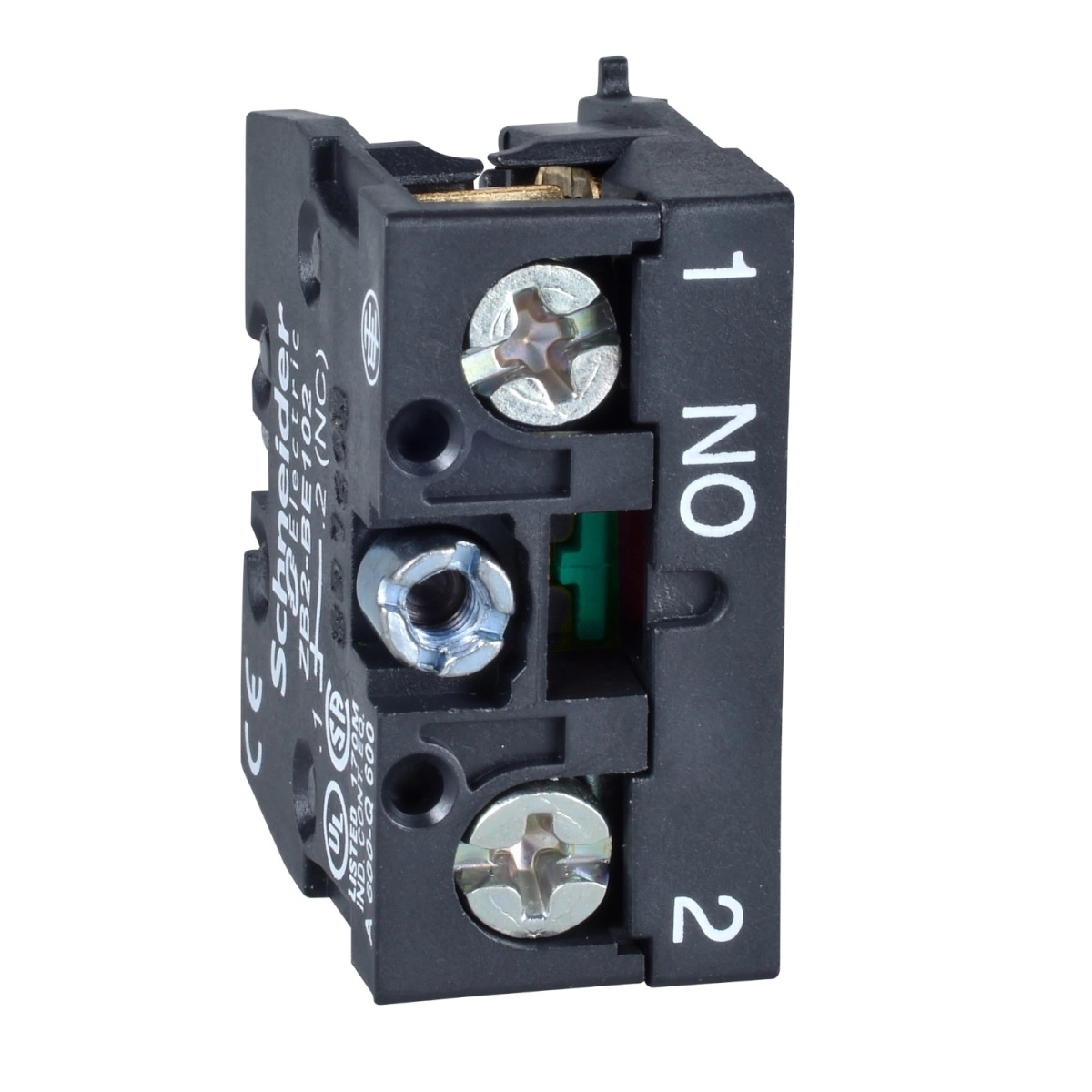

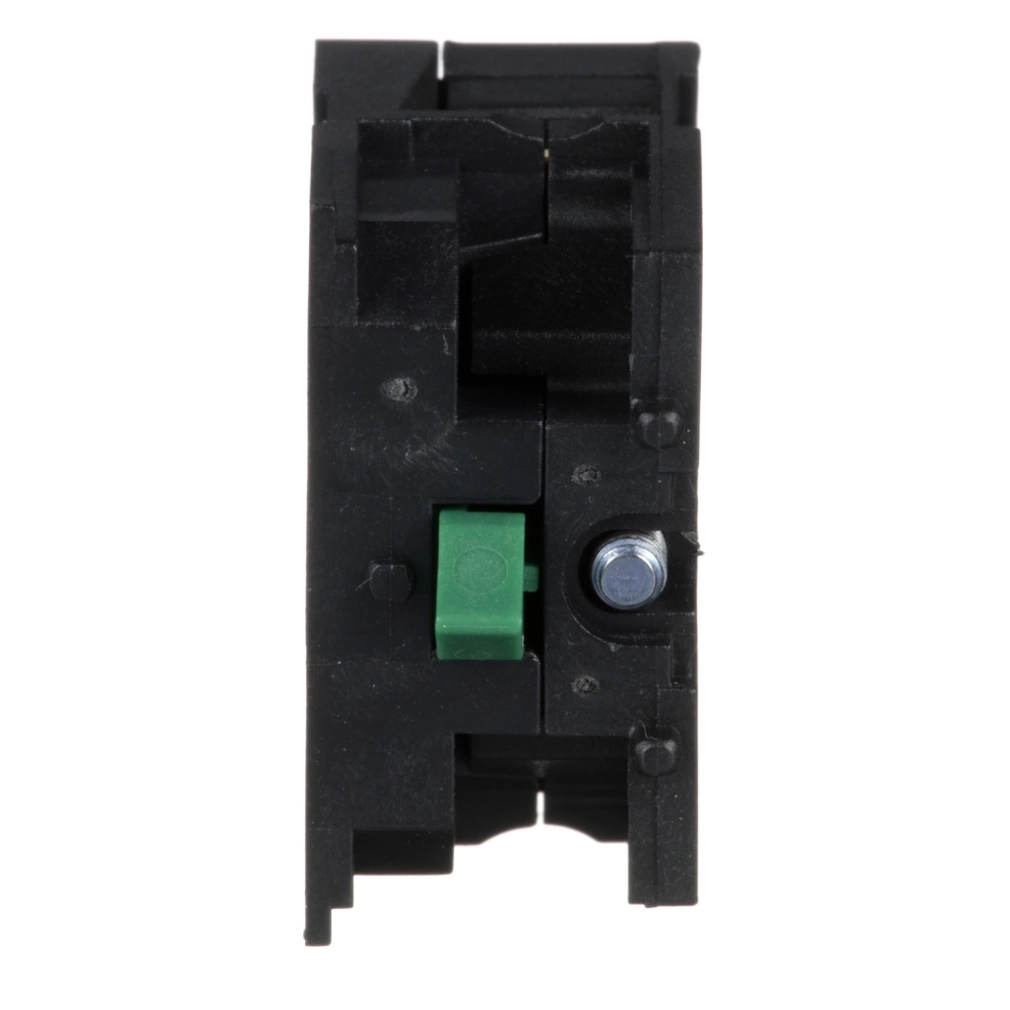

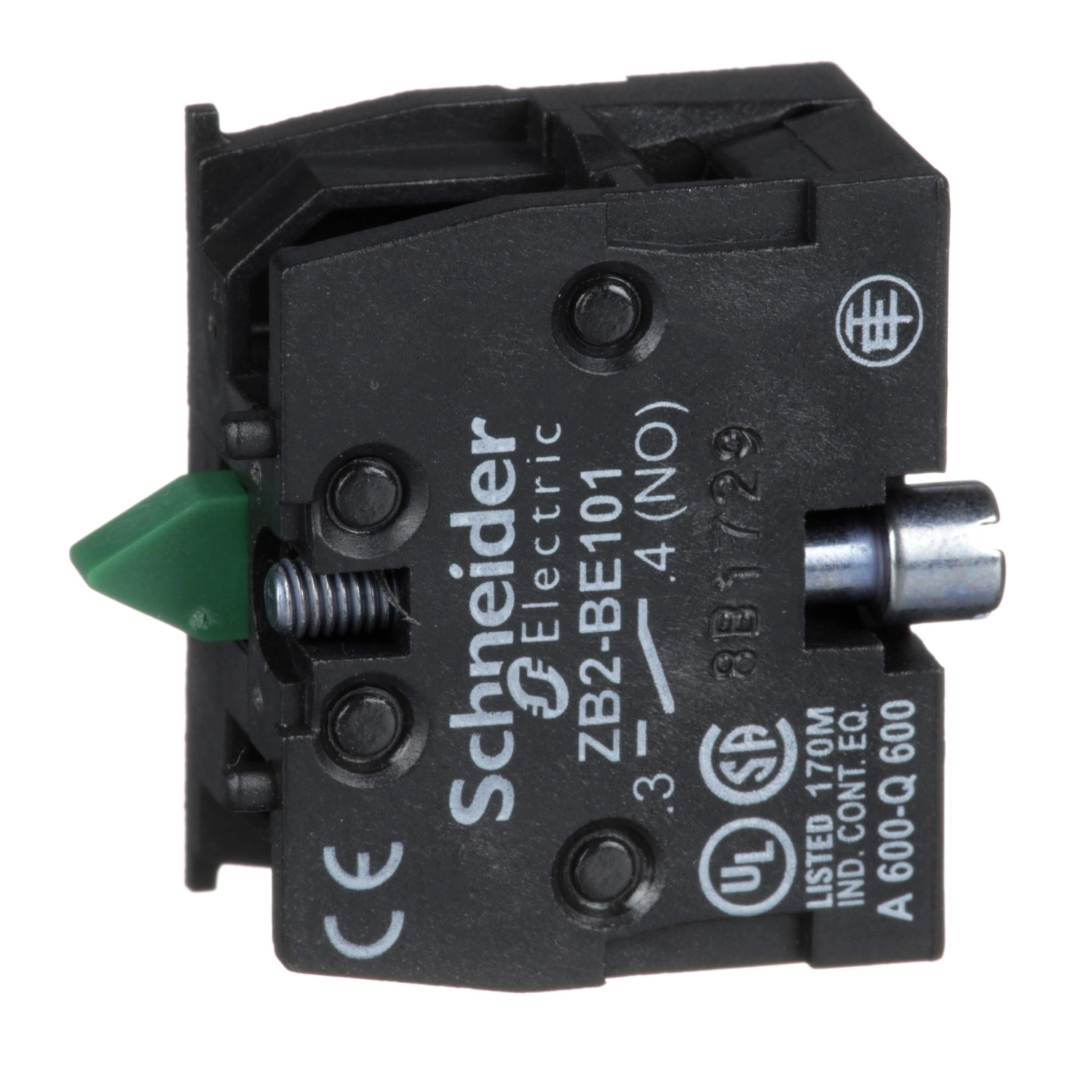

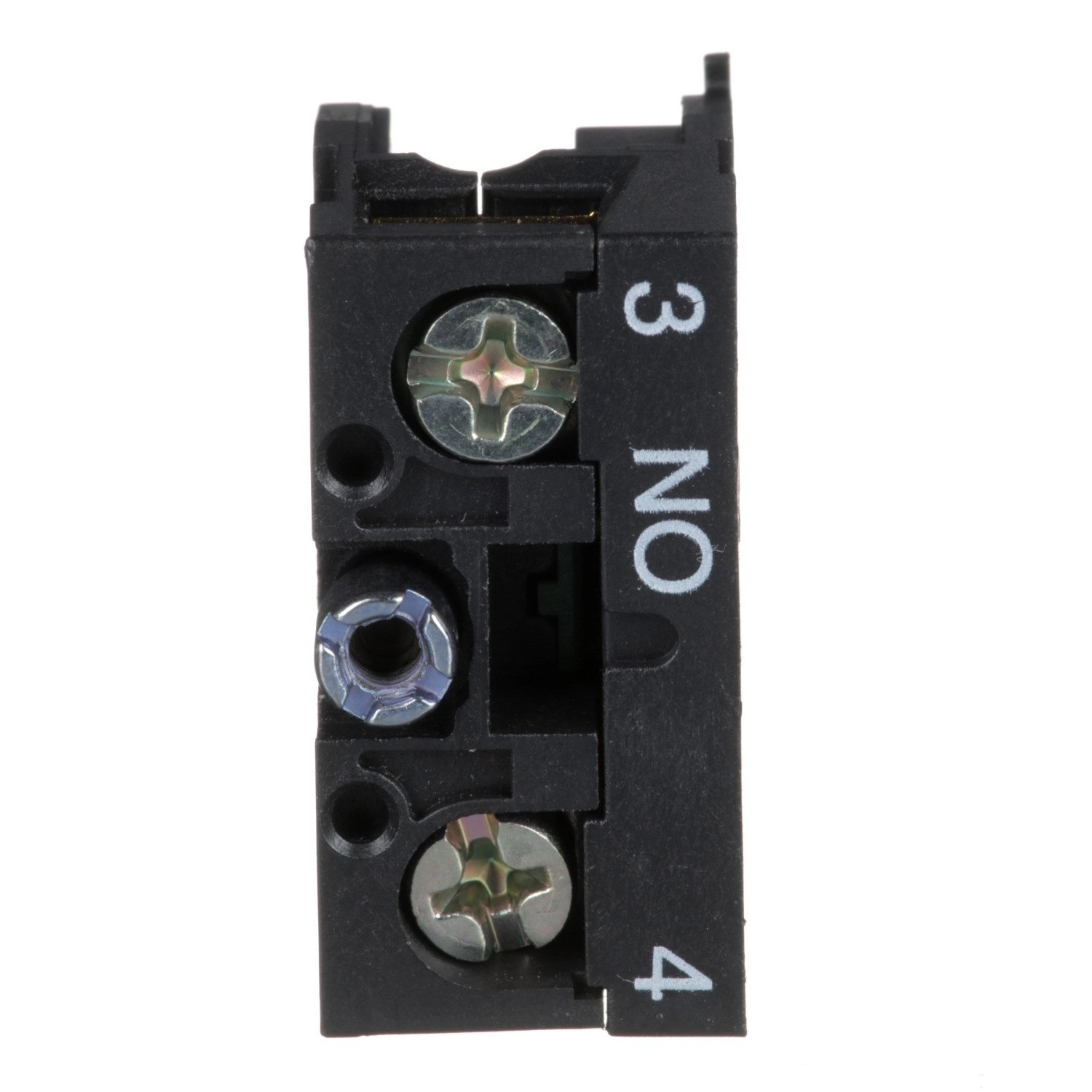

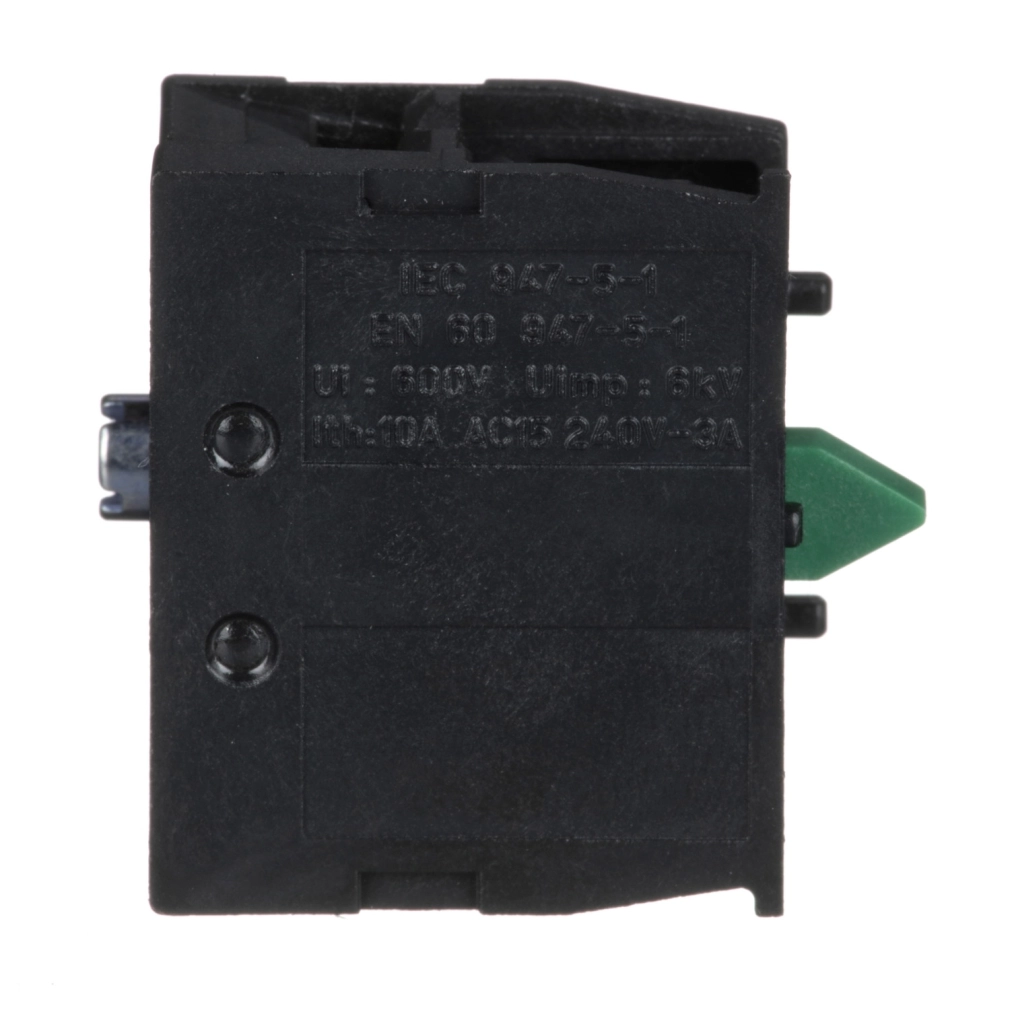

A Schneider Electric Harmony XAC sorozatú ZB2BE101 érintkezőblokk professzionális ipari vezérlőberendezések tökéletes kiegészítője. Ez a rugós visszatérésű, szimpla érintkező front szerelésű, és egy normál nyitott (NO) kontaktussal rendelkezik, amely különösen megbízható megoldást kínál vezérlőáramkörökhöz. A termék kifejezetten az egyszerű, mégis strapabíró kapcsolási funkciók megvalósítására lett tervezve.
A ZB2BE101 kontaktusblokk kiváló kompatibilitást mutat számos Schneider termékcsaláddal, így tökéletesen integrálható XB4, XAPS2, XACA és XB5 sorozatú eszközökkel. Ez a rugalmasság lehetővé teszi, hogy különböző vezérlőrendszerekben alkalmazd, miközben a Schneider Electric minőséget és megbízhatóságot biztosítja minden projekthez. A lassú-bontás működési elv biztosítja, hogy a kapcsolás pontos és megbízható legyen, ami kritikus fontosságú ipari környezetben. A front szerelésű kivitel megkönnyíti a telepítést és karbantartást.
Műszaki szempontból a ZB2BE101 érintkezőblokk kiemelkedő specifikációkkal rendelkezik. 1 millió kapcsolási ciklus mechanikai élettartamával hosszú távú befektetés. A kontaktuskód szerinti besorolása A600 AC-15 (Ue = 240 V, Ie = 3 A vagy Ue = 600 V, Ie = 1.2 A) az IEC 947-5-1 szabvány A függeléke szerint, valamint Q600 DC-13 (Ue = 250 V, Ie = 0.27 A vagy Ue = 600 V, Ie = 0.1 A) szintén az IEC 947-5-1 szabvány A függeléke szerint. A konvencionális zárt termikus áram értéke 10 A, névleges szigetelési feszültsége 600 V (szennyezettségi fok 3) az IEC 60947-1 szabványnak megfelelően, névleges impulzus-állósági feszültsége pedig 6 kV, szintén az IEC 60947-1 szerint. A csatlakozók közötti maximális ellenállás 25 MOhm, működtetési erő 13-15 N, rövidzárlat elleni védelmet pedig 10 A-es gG (gl) típusú olvadóbiztosítóval lehet megvalósítani.
A Schneider Electric ZB2BE101 érintkezőblokk különböző teljesítmény-tartományokban is kiválóan teljesít, DC-13 típusú működésben 1 000 000 cikluson keresztül, különböző feszültségszinteken: 40 W 120 V-on, 48 W 48 V-on, és 65 W 24 V-on, minden esetben <3600 ciklus/óra működési frekvencia és 0.5 terhelési tényező mellett, az IEC 60947-5-1 szabványnak megfelelően. A kivezetések ISO szabvány szerinti jelölése 13-14 (NO). A csatlakozás csavaros kapcsokkal történik, melyek 1 × 2,5 mm² vagy 2 × 1,5 mm² vezeték fogadására alkalmasak, kábelvezeték-végződéssel vagy anélkül. A termék környezeti paraméterei is figyelemre méltóak, üzemelési hőmérséklet-tartománya -25 és +70 °C között van, tárolási hőmérséklete pedig -40 és +70 °C között. Rezgésállósága 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint, valamint Class II villamos érintésvédelmi osztályba tartozik az IEC 61140 szabványnak megfelelően.
Schneider Electric Harmony XAC - ZB2BE101 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XAC
Termék vagy komponens típusa: Kontaktusblokk
Komponens neve: ZB2
Elektromos áramkör típusa: Vezérlő áramkör
Kontaktusblokk alkalmazás: Egysebességes
Kontaktusblokk típusa: Szimpla
Működtető típusa: Rugós visszatérésű
Termékkompatiblitás: XB4, XAPS2, XACA, XB5
Érintkezők típusa és összetétele: 1 NO
Blokk felszerelése: Front szerelés
Érintkező működése: Lassú bontás
Műszaki paraméterek
Mechanikai élettartam: 1000000 ciklus
Érintkező kód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 947-5-1 A függeléke szerint
A600 AC-15, Ue = 600 V, Ie = 1.2 A az IEC 947-5-1 A függeléke szerint
Q600 DC-13, Ue = 250 V, Ie = 0.27 A az IEC 947-5-1 A függeléke szerint
Q600 DC-13, Ue = 600 V, Ie = 0.1 A az IEC 947-5-1 A függeléke szerint
Konvencionális zárt termikus áram: 10 A
Névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges impulzus-állósági feszültség: 6 kV az IEC 60947-1 szerint
Csatlakozók közötti maximális ellenállás: 25 MOhm
Működtetési erő: 13...15 N
Rövidzárlat elleni védelem: 10 A biztosítékos védelem gG (gl) típusú olvadóbiztosítóval
Névleges üzemi teljesítmény W-ban: 40 W DC-13 1000000 ciklusra, működési gyakoriság <3600 ciklus/óra 120 V-on, terhelési tényező = 0.5 az IEC 60947-5-1 szerint
48 W DC-13 1000000 ciklusra, működési gyakoriság <3600 ciklus/óra 48 V-on, terhelési tényező = 0.5 az IEC 60947-5-1 szerint
65 W DC-13 1000000 ciklusra, működési gyakoriság <3600 ciklus/óra 24 V-on, terhelési tényező = 0.5 az IEC 60947-5-1 szerint
Csatlakozók ISO jelölése: (13-14)NO
Csatlakozások - kapcsok: Csavaros szorítókapcsok, 1 x 2.5 mm² vezetékvég-hüvellyel vagy anélkül
Csavaros szorítókapcsok, 2 x 1.5 mm² vezetékvég-hüvellyel vagy anélkül
Környezeti jellemzők
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tárolás során: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Villamos érintésvédelmi osztály: Class II az IEC 61140 szerint
Szabványok
IEC 60947-5-1
UL 508
IEC 60204-32
CSA C22.2 No 14
