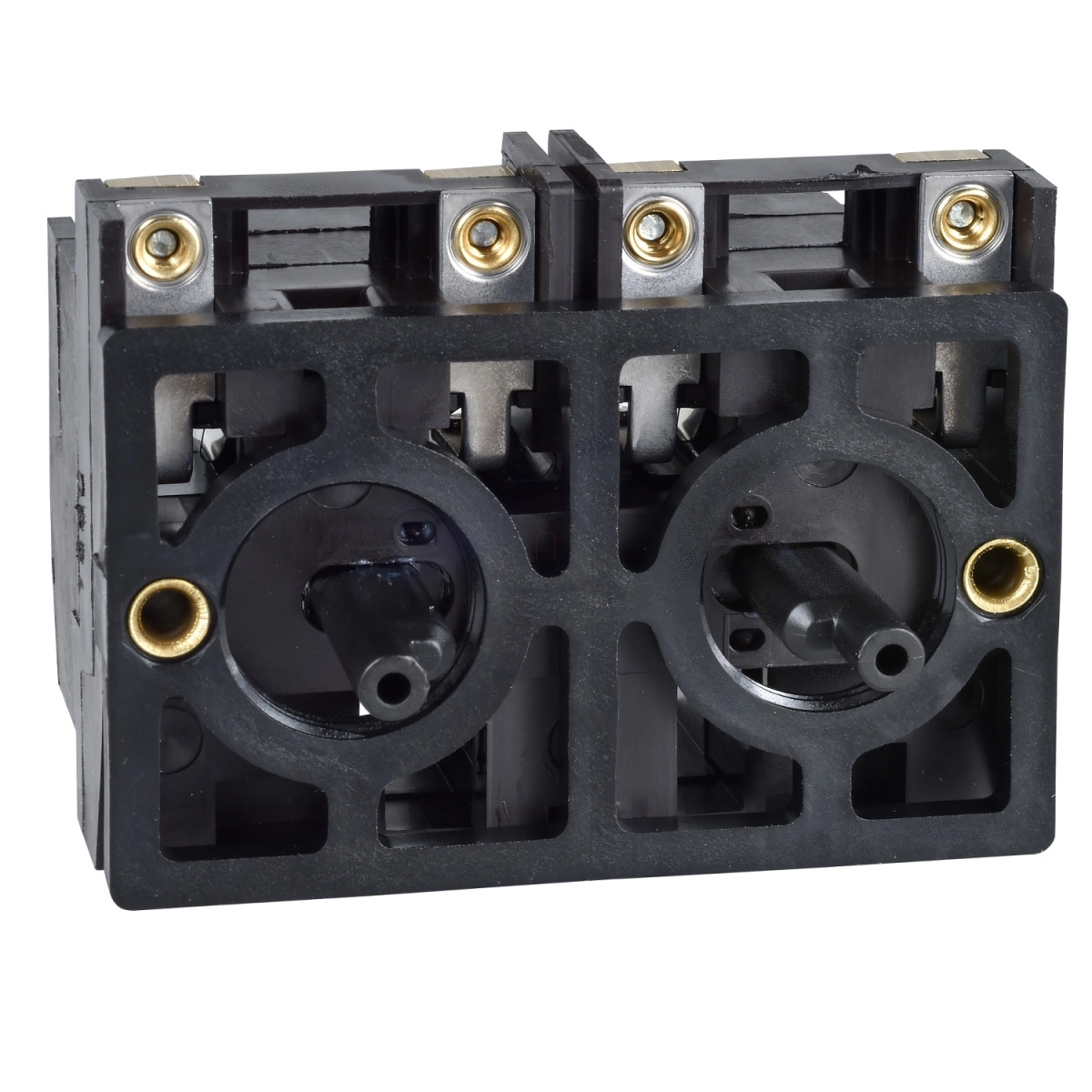

Schneider Electric Harmony XAC - XESD1291 - Érintkező elem XACB - hez, függőkapcsolóhoz

Szélesség méret: 70 mm

Hosszúság méret: 90 mm

Magasság méret: 70 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Harmony XAC - XESD1291 - Érintkező elem XACB - hez, függőkapcsolóhoz

Name: Schneider Electric Harmony XAC - XESD1291 - Érintkező elem XACB - hez, függőkapcsolóhoz
Brand: Schneider Electric
SKU: 3389110641127
Price: 58852 HUF
Availability: InStock

58 852 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric Harmony XAC

A Schneider Electric Harmony XAC termékvonalába tartozó XESD1291 kettős érintkező elem egy kiváló minőségű kapcsolóelem, amely kifejezetten 2 sebességű alkalmazásokhoz lett kifejlesztve. Ez a termék 2026. március 31-ig elérhető, majd a gyártó tervei szerint kivezetésre kerül, így érdemes időben gondoskodni a készletek feltöltéséről vagy alternatív megoldások kereséséről.

Az XESD1291 kettős érintkező blokk 2 rugós visszatérítéses működtetővel rendelkezik, amely snap action (gyors működésű) érintkezőket tartalmaz. A kontaktus konfigurációja 2NO+1CO, vagyis két alaphelyzetben nyitott és egy váltóérintkező található benne. A 2-pólusú kialakítás és a lépcsőzetes (staggered) érintkezőműködés biztosítja a megbízható kapcsolást. A termék mechanikai reteszeléssel van ellátva, és tökéletesen kompatibilis a XACB típusú kapcsolókkal, előlapra szerelhető kivitelben.

A műszaki paraméterek kiemelkedő teljesítményt mutatnak: a konvencionális zárt hőáram értéke 12 A, névleges szigetelési feszültsége 600 V a CSA szabványnak megfelelően, impulzus-állósági feszültsége pedig 6 kV az IEC 60947-1 szabvány szerint. Működtetési erőigénye mindössze 17 N, ami ergonómiai szempontból is előnyös. Rövidzárlat elleni védelmét 10 A-es aM típusú olvadóbiztosító biztosítja.

Teljesítmény szempontjából az XESD1291 rendkívül sokoldalú: 2200 W AC-3 üzemmódban 240 V-on, valamint 2200 W AC-4 üzemmódban 400 V-on az IEC 60947-3 szabvány A függeléke szerint. Lóerőben kifejezve CSA tanúsítvánnyal rendelkezik 2 LE 240 V-on, 3 LE 600 V-on, illetve 5 LE 400 V-on történő működtetéshez. Az elektromos tartóssága kiemelkedő, különböző terhelési és működési feltételek mellett 300 000 és 800 000 ciklus közötti értékeket biztosít.

A termék kiváló környezeti paraméterekkel rendelkezik: működési hőmérséklet-tartománya -25°C és 70°C között van, tárolási hőmérséklete pedig -40°C és 70°C között. Rezgésállósága 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szabvány szerint, ütésállósága pedig 100 gn az IEC 60068-2-27 szabvány szerint. Elektromos áramütés elleni védelmi osztálya II. az IEC 61140 szabványnak megfelelően.

A Schneider Electric Harmony XAC XESD1291 érintkező elem megfelel az IEC 60947-3 és CSA C22.2 No 14 szabványoknak, így nemzetközileg elismert minőséget képvisel. Csatlakoztatása csavaros kapcsokkal történik, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezetékek bekötését teszik lehetővé, kábelvéggel vagy anélkül. A vízszintes rögzítési távolság 40 mm, ami megkönnyíti a telepítést.

Schneider Electric Harmony XAC - XESD1291 műszaki adatok

Fő jellemzők

Termékvonal: Harmony XAC

Terméktípus: Érintkező elem

Komponens megnevezése: XESD

Elektromos áramkör típusa: Erősáramú áramkör

Érintkező elem alkalmazása: 2-sebességű

Érintkező elem típusa: Kettős

Működtető típusa: 2 rugós visszatérítéses

Termék kompatibilitása: XACB

Mechanikai reteszelés: Mechanikai reteszeléssel

Érintkezők típusa és összetétele: 2 NO + 1 C/O

Pólusok leírása: 2-pólusú

Érintkezőblokk felszerelése: Előlapi szerelés

Érintkező működése: Gyors működésű (snap action), Lépcsőzetes (staggered)

Kiegészítő adatok

Csatlakozások - kapcsok: Csavaros kapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül, Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül

Vízszintes rögzítési távolság: 40 mm

Mechanikai élettartam: 500000 ciklus, 1000000 ciklus

Konvencionális zárt hőáram [Ithe]: 12 A

Névleges szigetelési feszültség [Ui]: 600 V a CSA szabványnak megfelelően

Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint

Működtetési erő: 17 N

Rövidzárlat elleni védelem: 10 A olvadóbiztosítós védelem, aM típusú olvadóbiztosítóval

Névleges üzemi teljesítmény W-ban: 2200 W AC-3 240 V-on az IEC 60947-3 A függeléke szerint, 2200 W AC-4 400 V-on az IEC 60947-3 A függeléke szerint

Névleges teljesítmény LE-ben: 2 LE 240 V-on, CSA tanúsítással, 3 LE 600 V-on, CSA tanúsítással, 5 LE 400 V-on, CSA tanúsítással

Elektromos élettartam

300000 ciklus AC-3, 2200 W 240 V-on, működési gyakoriság <10 ciklus/perc, terhelési tényező = 0,4 az IEC 60947-3 A függeléke szerint

300000 ciklus AC-3, 2200 W 400 V-on, működési gyakoriság <10 ciklus/perc, terhelési tényező = 0,4 az IEC 60947-3 A függeléke szerint

300000 ciklus AC-4, 2200 W 240 V-on, működési gyakoriság <10 ciklus/perc, terhelési tényező = 0,4 az IEC 60947-3 A függeléke szerint

300000 ciklus AC-4, 2200 W 400 V-on, működési gyakoriság <10 ciklus/perc, terhelési tényező = 0,4 az IEC 60947-3 A függeléke szerint

500000 ciklus AC-3, 1500 W 240 V-on, működési gyakoriság <10 ciklus/perc, terhelési tényező = 0,4 az IEC 60947-3 A függeléke szerint

500000 ciklus AC-4, 1500 W 240 V-on, működési gyakoriság <10 ciklus/perc, terhelési tényező = 0,4 az IEC 60947-3 A függeléke szerint

800000 ciklus AC-3, 1500 W 400 V-on, működési gyakoriság <10 ciklus/perc, terhelési tényező = 0,4 az IEC 60947-3 A függeléke szerint

800000 ciklus AC-4, 1500 W 400 V-on, működési gyakoriság <10 ciklus/perc, terhelési tényező = 0,4 az IEC 60947-3 A függeléke szerint

Kapcsok leírása és azonosítása

Kapcsok leírása ISO n°1: (13-14)NO, B, (23-24)NO, (51-52-54)OC

Kapcsok leírása ISO n°2: B, (43-44)NO, (61-62-64)OC, (33-34)NO

Kapocs azonosító: (13-14)NO, (11-12)NC

Környezeti feltételek

Szabványok: IEC 60947-3, CSA C22.2 No 14

Működési környezeti hőmérséklet: -25...70 °C

Tárolási környezeti hőmérséklet: -40...70 °C

Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint

Ütésállóság: 100 gn az IEC 60068-2-27 szerint

Elektromos áramütés elleni védelmi osztály: II. osztály az IEC 61140 szerint

Nettó tömeg: 0,19 kg

Termék adatok

Szélesség méret

70 mm

Hosszúság méret

90 mm

Magasság méret

70 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389110641127

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Kivitel

dugaszolható és integrálható

Foglalat

nincs

Záróérintkezők száma

Nyitóérintkezők száma

Gyártó/Márka

Schneider Electric

Tömeg

188 g/db

Cikkszám

3389110641127
