A Schneider Electric Harmony XAC sorozatának XESD1281 típusú dupla érintkező blokkja kiváló választás ipari vezérlőrendszerek számára, különösen olyan alkalmazásokban, ahol kétsebességes működtetés szükséges. Ez a prémium minőségű komponens rendkívül megbízható, és kifejezetten front mounting (előlapra szerelhető) kivitelben készült, rugós visszatérítéssel rendelkező működtetővel. A termék 2027. március 31-ig gyártásban marad, ezt követően a gyártó kifuttatja, így érdemes hosszútávú projekteknél ezt figyelembe venni.
A XESD1281 kontakt blokk kiemelkedő tulajdonsága a mechanikus reteszeléssel ellátott, lépcsőzetes (staggered) érintkezők rendszere, amely 1 váltóérintkezőt (C/O) és 1 nyitó érintkezőt (NO) tartalmaz. Ez a konfiguráció ideális 2-sebességes vezérlési feladatokhoz ipari környezetben. A blokk kompatibilis a XACB és XACM sorozatú termékekkel, ezáltal a rendszerintegráció egyszerűen megvalósítható. A snap action technológiának köszönhetően az érintkezés gyors és határozott, ami csökkenti az átmeneti állapotok okozta hibalehetőségeket.
A Schneider Electric nagy hangsúlyt fektetett a termék tartósságára és teljesítményére. A mechanikai élettartam kiemelkedően magas, 1.000.000 működési ciklus. Az elektromos paraméterek tekintetében is kimagasló értékeket kínál: 10A hagyományos zárt hőáram (Ithe), 500V névleges szigetelési feszültség (Ui) 3-as szennyezettségi fok mellett, valamint 6kV névleges impulzus-állósági feszültség (Uimp). Az érintkezők közötti maximális ellenállás 25 MOhm. Üzemeltetéséhez 15N, illetve 25N működtetési erő szükséges, és rövidzárlati védelemként 10A gG típusú olvadóbiztosíték alkalmazandó. A termék A300 AC-15 és Q300 DC-13 jelölésű kontakt kóddal rendelkezik, melyek az IEC 60947-5-1 szabvány A függeléke szerint meghatározott teljesítménykategóriák.
A XESD1281 csatlakoztatási lehetőségei rugalmasak: csavaros kapocspont csatlakozókkal rendelkezik, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak, kábelvég nélkül vagy kábelvéggel egyaránt. A működési teljesítmény tekintetében mind AC, mind DC táplálás esetén kiemelkedő értékeket biztosít. AC ellátásnál (50/60 Hz) az AC-15 felhasználási kategóriában, 3600 működési ciklus/óra mellett, 0,5-ös terhelési tényezővel az 1 millió működési ciklusra vonatkoztatott megszakítható teljesítmény 24V-nál 50 VA, 48V-nál 100 VA, 127V-nál 450 VA, 230V-nál pedig 750 VA. DC táplálás esetén a DC-13 felhasználási kategóriában, azonos működési feltételek mellett a megszakítható teljesítmény 24V-nál és 48V-nál egyaránt 140W, 120V-nál 95W. A termék II-es érintésvédelmi osztályba tartozik az IEC 61140 szabvány szerint.

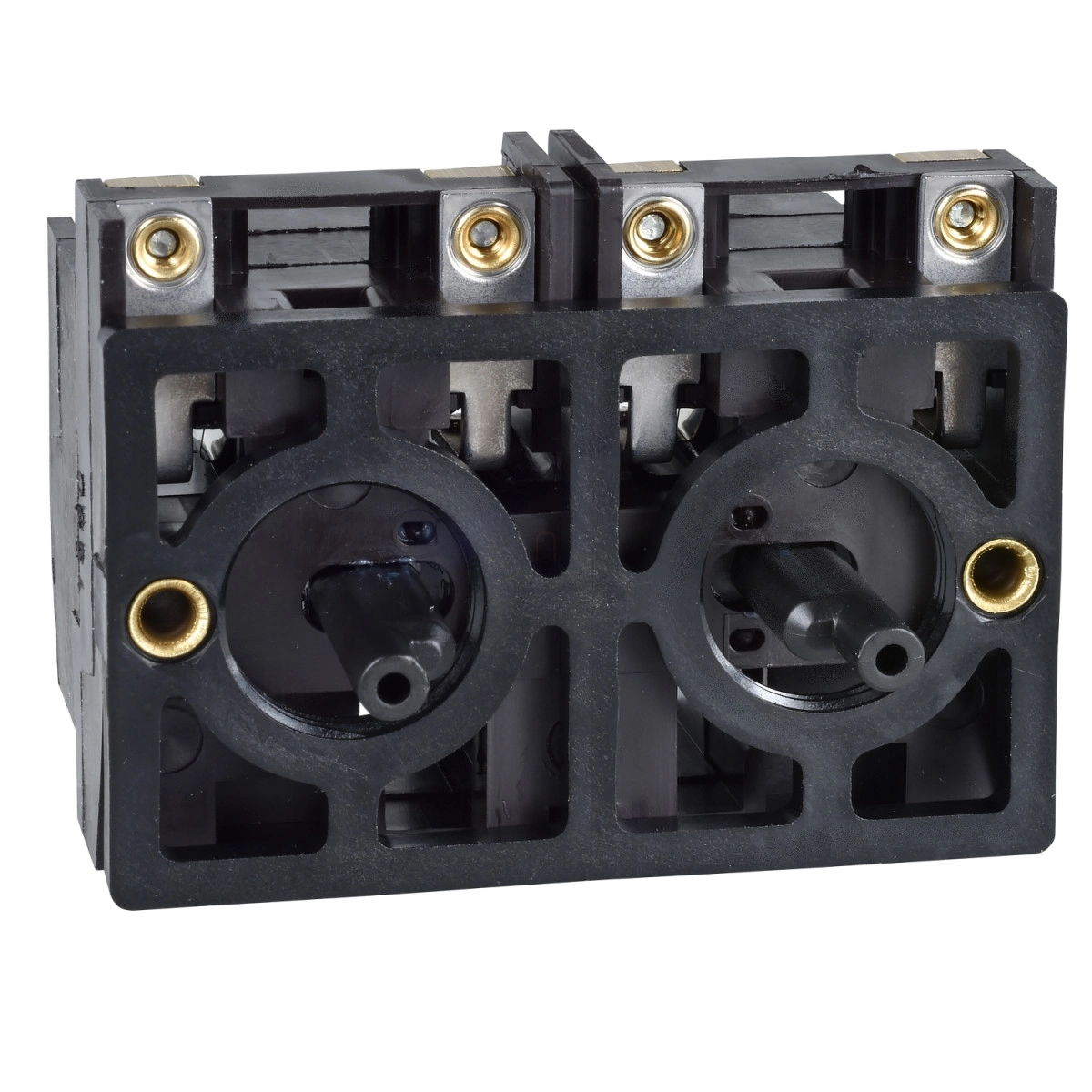

Schneider Electric Harmony XAC - XESD1281 - Érintkező elem XACB XACM.hez, függőkapcsolóhoz műszaki adatok
Általános információk
Termékcsalád: Harmony XAC
Terméktípus: Érintkező blokk
Komponens neve: XESD
Elektromos áramkör típusa: Vezérlő áramkör
Érintkező blokk alkalmazása: 2-sebességes
Érintkező blokk típusa: Dupla
Működtető típusa: 2 rugós visszatérítés
Termékkompabilitás: XACB, XACM
Mechanikus reteszelés: Mechanikus reteszeléssel
Működési paraméterek
Érintkezők típusa és összetétele: 1 C/O + 1 NO
Blokk rögzítése: Előlapra szerelhető
Érintkezés működése: Lépcsőzetes, Snap action
Csatlakozások - terminálok: Csavaros kapocspont, 1 x 2,5 mm² kábelvéggel vagy anélkül, Csavaros kapocspont, 2 x 1,5 mm² kábelvéggel vagy anélkül
Mechanikai élettartam: 1000000 ciklus
Érintkező kód megnevezés: A300 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függeléke szerint, Q300 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függeléke szerint
Elektromos paraméterek
Hagyományos zárt hőáram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: 500 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges impulzus-állósági feszültség [Uimp]: 6 kV az IEC 60947-1 szerint
Terminálok közötti maximális ellenállás: 25 MOhm
Működtetési erő: 15 N, 25 N
Rövidzárlati védelem: 10 A gG típusú olvadóbiztosíték
Környezeti paraméterek
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Elektromos érintésvédelmi osztály: II. osztály az IEC 61140 szerint
Szabványok
Megfelelőségek: CSA C22.2 No 14, IEC 60947-5-1
Terminál azonosítók
ISO n°1 terminál leírás: B (33-34)NO_CL, (13-14-11-12)OF
ISO n°2 terminál leírás: (43-44)NO_CL, (23-24-21-22)OF, B
Terminál azonosító: (13-14)NO, (11-12)NC
Nettó súly: 0,19 kg
