A Schneider Electric Harmony XAC sorozatú XESD1191 kettős érintkezőblokkja professzionális ipari alkalmazásokhoz lett tervezve. Ez a nagy megbízhatóságú komponens elsősorban vezérlőrendszerekbe való beépítésre szolgál, és kiválóan alkalmazható olyan környezetben, ahol szükség van a stabil, hosszú élettartamú kapcsolóelemekre.
Az XESD1191 típusú kettős érintkezőblokk egyik fő jellemzője a rugós visszatérésű, egysebességű működtetés, amely snap action (gyorsműködésű) kapcsolási funkcióval rendelkezik. A blokk 2 NO (alaphelyzetben nyitott) érintkezővel van felszerelve, és kompatibilis a Schneider Electric XACB vezérlőelemekkel. A mechanikai reteszeléssel ellátott konstrukció biztosítja a megbízható működést és a biztonságos kapcsolást. Az előlapra szerelhető kompakt kialakítás megkönnyíti a beépítést különböző vezérlőpanelekbe.
Műszaki szempontból az XESD1191 kiemelkedő paraméterekkel rendelkezik. A konvencionális zárt termikus áram értéke 12 A, szigetelési feszültsége 600 V (CSA megfelelőséggel), impulzus-állósági feszültsége pedig 6 kV az IEC 60947-1 szabványnak megfelelően. Az érintkezőblokk működtetéséhez 17 N erő szükséges. Rövidzárlat elleni védelme 10 A-es aM típusú olvadóbiztosítóval biztosítható. A termék megfelel az IEC 60947-3, valamint a CSA C22.2 No 14 szabványoknak, és Class II érintésvédelmi osztályba tartozik az IEC 61140 szerint. Csatlakoztatása csavaros kapcsokkal történik, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² vezeték fogadására alkalmasak, akár kábelvéggel, akár anélkül.
Az XESD1191 érintkezőblokk teljesítmény-adatai figyelemre méltóak: AC-3 és AC-4 alkalmazásban 240 V-on 2200 W, 400 V-on szintén 2200 W teljesítményt képes kapcsolni az IEC 60947-3 A függelékének megfelelően. Névleges teljesítménye 240 V-on 2 lóerő, 600 V-on 3 lóerő, 400 V-on pedig 5 lóerő (CSA tanúsítvánnyal). Mechanikai élettartama 500000-1000000 ciklus között van, míg az elektromos élettartam a kapcsolt teljesítménytől függően 300000-800000 ciklus között változik. Az eszköz széles üzemi hőmérséklet-tartományban (-25...70 °C) használható, és kiváló ellenállást mutat vibrációval (15 gn, f= 10...500 Hz) és ütéssel (100 gn) szemben is.
Schneider Electric Harmony XAC - XESD1191 műszaki adatok
Főbb jellemzők

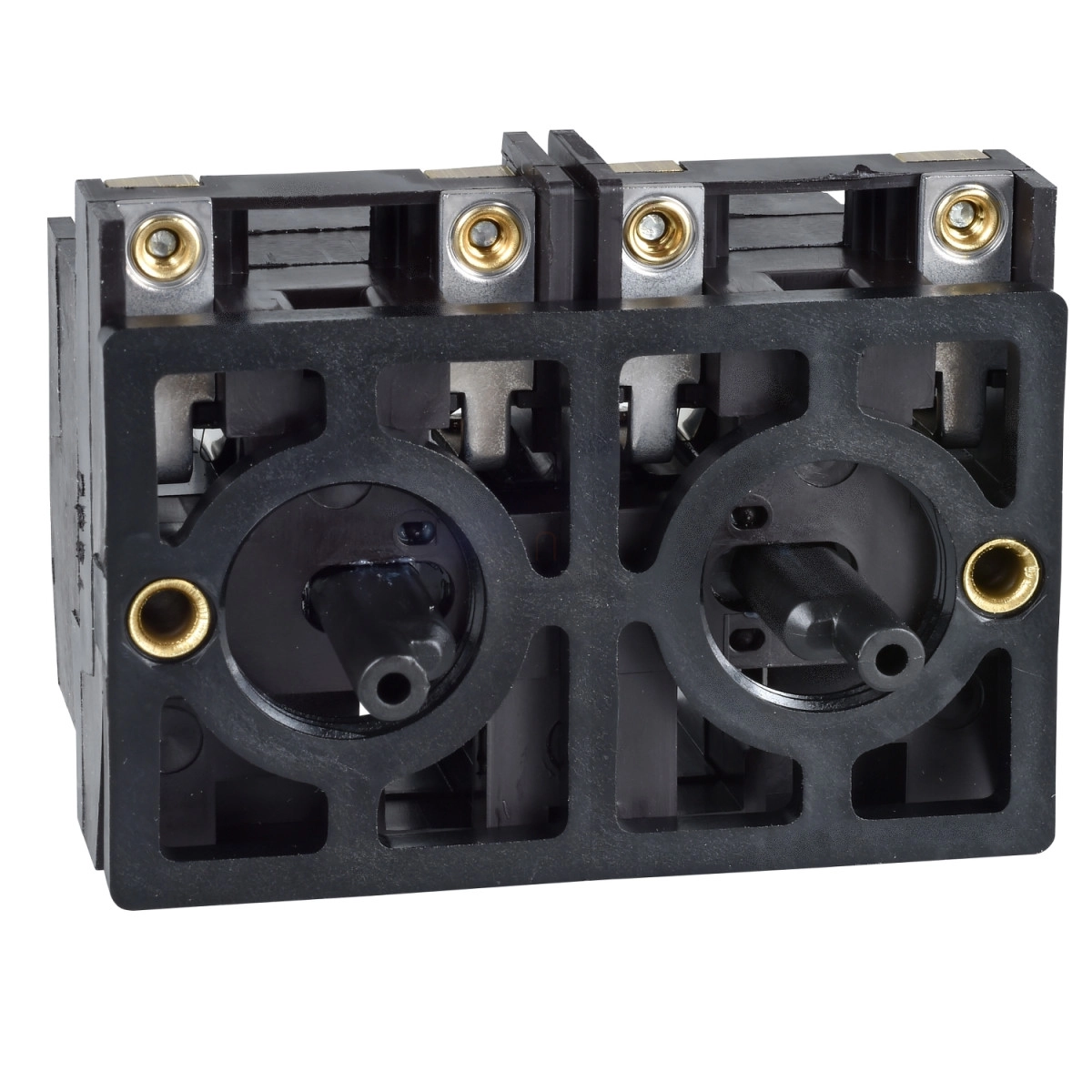

Terméktípus: Kettős érintkezőblokk, Harmony XAC
Termékcsalád: Harmony XAC
Komponens neve: XESD
Cikkszám: XESD1191
Elektromos áramkör típusa: Erőáramkör
Érintkezőblokk alkalmazás: Egysebességű
Érintkezőblokk típus: Kettős
Működtető típusa: 2 rugós visszatérés
Termékkompatiblitás: XACB
Mechanikai reteszelés: Mechanikai reteszeléssel
Kapcsolási jellemzők
Érintkező típus és összetétel: 2 NO
Pólusok leírása: 2-pólusú
Blokk rögzítés: Előlapi rögzítés
Érintkező működés: Snap action (gyorsműködésű)
Csatlakozás és mechanikai adatok
Csatlakozások - kapcsok: Csavaros kapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Vízszintes rögzítési távolság: 40 mm
Mechanikai élettartam: 500000 ciklus / 1000000 ciklus
Elektromos jellemzők
Konvencionális zárt termikus áram: 12 A
Névleges szigetelési feszültség: 600 V, CSA megfelelőséggel
Névleges lökőfeszültség-állóság: 6 kV, IEC 60947-1 megfelelőséggel
Működtetési erő: 17 N
Rövidzárlat elleni védelem: 10 A biztosító védelem aM típusú biztosítóval
Teljesítmény adatok
Névleges üzemi teljesítmény: 2200 W AC-3 240 V-on, IEC 60947-3 A függelék szerint
2200 W AC-4 400 V-on, IEC 60947-3 A függelék szerint
Névleges teljesítmény lóerőben: 2 LE 240 V-on, CSA tanúsítással
3 LE 600 V-on, CSA tanúsítással
5 LE 400 V-on, CSA tanúsítással
Elektromos élettartam
300000 ciklus AC-3, 2200 W 240 V-on, működési gyakoriság <10 ciklus/perc
300000 ciklus AC-3, 2200 W 400 V-on, működési gyakoriság <10 ciklus/perc
300000 ciklus AC-4, 2200 W 240 V-on, működési gyakoriság <10 ciklus/perc
300000 ciklus AC-4, 2200 W 400 V-on, működési gyakoriság <10 ciklus/perc
500000 ciklus AC-3, 1500 W 240 V-on, működési gyakoriság <10 ciklus/perc
500000 ciklus AC-4, 1500 W 240 V-on, működési gyakoriság <10 ciklus/perc
800000 ciklus AC-3, 1500 W 400 V-on, működési gyakoriság <10 ciklus/perc
800000 ciklus AC-4, 1500 W 400 V-on, működési gyakoriság <10 ciklus/perc
Környezeti jellemzők
Szabványok: IEC 60947-3, CSA C22.2 No 14
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Vibrációállóság: 15 gn (f= 10...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 100 gn IEC 60068-2-27 szerint
Érintésvédelmi osztály: Class II IEC 61140 szerint
