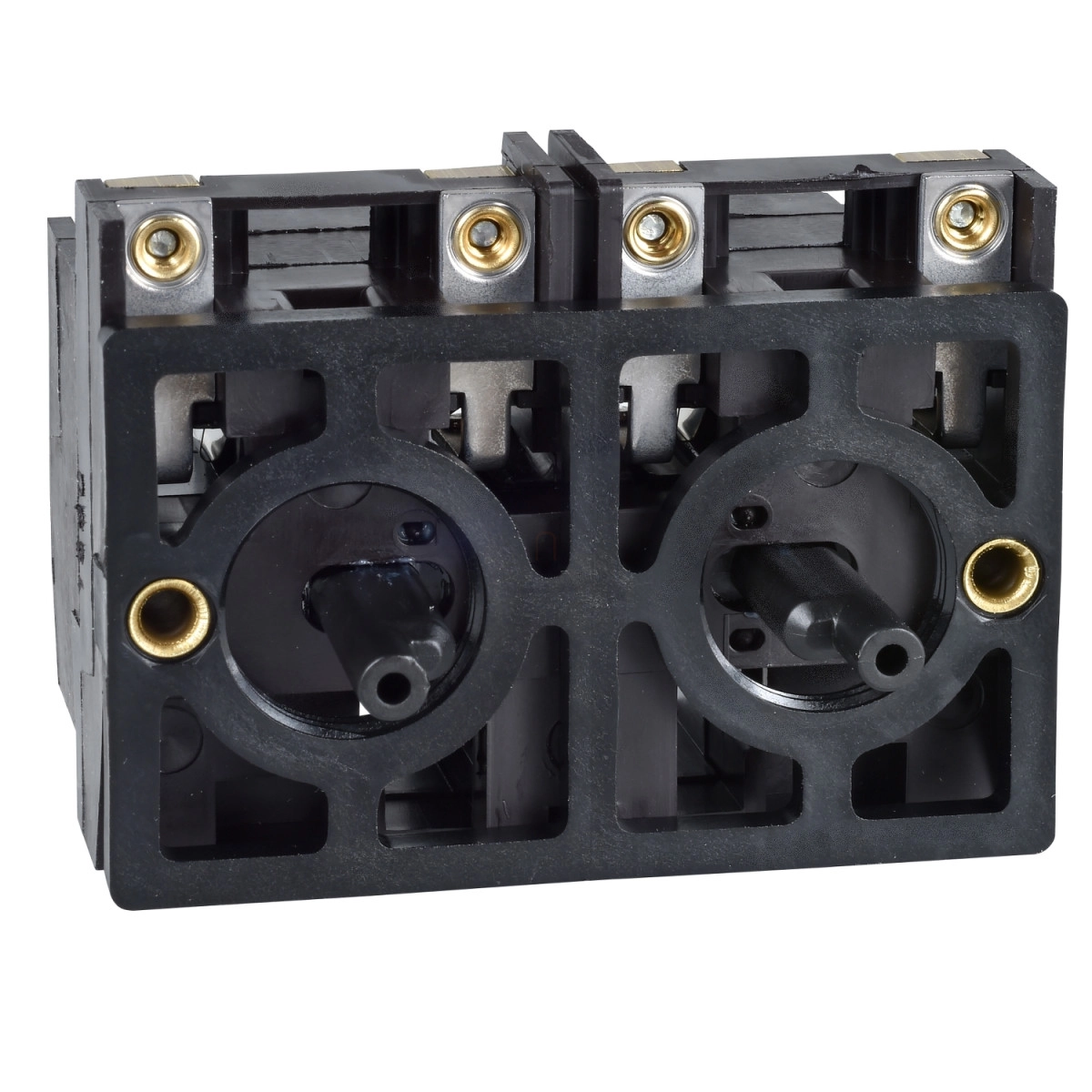

A Schneider Electric Harmony XAC XESD1181 kettős érintkező blokk kimagasló minőségű vezérlőáramköri komponens, amely ideális választás ipari automatizálási és vezérlési alkalmazásokhoz. Ez a kivételes műszaki paraméterekkel rendelkező termék tökéletesen illeszkedik a Harmony XAC termékcsalád koncepciójába, kiváló kompatibilitást biztosítva a XACB és XACM típusú függőkapcsolókkal.
A XESD1181 kettős érintkező blokk kiemelkedő műszaki tulajdonságokkal rendelkezik. Az elöl szerelhető, egyszeresen pozícionálható, rugós visszatérésű működtetővel ellátott komponens kiválóan alkalmazható vezérlőáramköri funkcióra. A blokk kettős kialakítása mechanikus reteszeléssel rendelkezik, így biztosítva a biztonságos működést. A kapcsolási művelet típusa pillanathatású (snap action), ami gyors és határozott működést tesz lehetővé. A termék 10 A-es hagyományos zárt hőárammal rendelkezik, és 500 V névleges szigetelési feszültséget biztosít a 3-as szennyezettségi foknak megfelelően az IEC 60947-1 szabvány szerint.
A XESD1181 modell kiváló elektromos paraméterekkel büszkélkedhet. A kontaktus kód jelölése A300 AC-15 (Ue = 240 V, Ie = 3 A) és Q300 DC-13 (Ue = 250 V, Ie = 0,27 A) az IEC 60947-5-1 szabvány A függeléke szerint. A névleges impulzus-állóképessége 6 kV az IEC 60947-1 szabványnak megfelelően. A csatlakozások csavaros kapcsok formájában valósulnak meg, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² vezeték fogadására alkalmasak kábelvég nélkül vagy azzal együtt. A kiemelkedő mechanikai élettartam (1.000.000 ciklus) mellett a termék 25 MOhm maximális ellenállással rendelkezik a csatlakozók között, ami kiváló szigetelést biztosít. A működtető erő 15 N és 25 N közötti értéket vesz fel, míg a rövidzárlati védelem 10 A-es gG típusú olvadóbiztosítóval megvalósítható.
A XESD1181 különböző felhasználási területekre nyújt megoldást, kimagasló teljesítményt biztosítva DC-13 és AC-15 használati kategóriákban. Egyenáramú alkalmazásoknál a névleges üzemi teljesítmény 140 W DC-13 kategóriában 24 V és 48 V feszültségnél, valamint 95 W 120 V-nál, 1.000.000 ciklusra, <60 kapcsolás/perc működési sebességnél, 0,5 terhelési tényező mellett (induktív terhelés). Váltóáramú alkalmazásoknál 50 VA 24 V 50/60 Hz-nél, 100 VA 48 V 50/60 Hz-nél, 450 VA 127 V 50/60 Hz-nél, és 750 VA 230 V 50/60 Hz-nél, szintén 1.000.000 ciklusra, <60 kapcsolás/perc működési sebességnél, 0,5 terhelési tényező mellett (induktív terhelés). A termék kiemelkedő környezeti ellenállóképességét bizonyítja a széles üzemi hőmérséklet-tartomány (-25...70 °C) és tárolási hőmérséklet-tartomány (-40...70 °C), valamint a 15 gn rezgésállóság (f= 10...500 Hz) és 100 gn ütésállóság az IEC szabványok szerint.
Schneider Electric Harmony XAC - XESD1181 - Érintkező elem XACB XACM - hez, függőkapcsolóhoz műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XAC
Termék vagy komponens típus: Érintkező blokk
Komponens név: XESD
Elektromos áramkör típus: Vezérlőáramkör
Érintkező blokk alkalmazás: Egy sebességű
Érintkező blokk típus: Kettős
Működtető típusa: 2 rugós visszatérés
Termék kompatibilitás: XACB, XACM
Mechanikus reteszelés: Mechanikus reteszeléssel
Blokk szerelése: Elöl szerelhető
Érintkező működés: Pillanathatás
Kiegészítő jellemzők
Csatlakozások - sorkapcsok: Csavaros kapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Mechanikai élettartam: 1000000 ciklus
Érintkező kód jelölés: A300 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függeléke szerint
Q300 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függeléke szerint
Konvencionális zárt hőáram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: 500 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Kapcsok közötti maximális ellenállás: 25 MOhm
Működtető erő: 15 N / 25 N
Rövidzárlat elleni védelem: 10 A-es gG típusú olvadóbiztosító
Teljesítmény jellemzők
Névleges üzemi teljesítmény W-ban: 140 W DC-13 1000000 ciklusra, <60 kapcs/perc üzemi sebességnél 24 V-nál, 0,5 terhelési tényezővel (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
140 W DC-13 1000000 ciklusra, <60 kapcs/perc üzemi sebességnél 48 V-nál, 0,5 terhelési tényezővel (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
95 W DC-13 1000000 ciklusra, <60 kapcs/perc üzemi sebességnél 120 V-nál, 0,5 terhelési tényezővel (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
Névleges üzemi teljesítmény VA-ban: 100 VA AC-15 1000000 ciklusra, <60 kapcs/perc üzemi sebességnél 48 V 50/60 Hz-nél, 0,5 terhelési tényezővel (induktív terhelés)
450 VA AC-15 1000000 ciklusra, <60 kapcs/perc üzemi sebességnél 127 V 50/60 Hz-nél, 0,5 terhelési tényezővel (induktív terhelés)
50 VA AC-15 1000000 ciklusra, <60 kapcs/perc üzemi sebességnél 24 V 50/60 Hz-nél, 0,5 terhelési tényezővel (induktív terhelés)
750 VA AC-15 1000000 ciklusra, <60 kapcs/perc üzemi sebességnél 230 V 50/60 Hz-nél, 0,5 terhelési tényezővel (induktív terhelés)
Környezeti feltételek
Szabványok: CSA C22.2 No 14, IEC 60947-5-1
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Elektromos érintésvédelmi osztály: II. osztály az IEC 61140 szerint
Kapcsok azonosítása
ISO n°1 terminál leírás: B (13-14-11-12)OF
ISO n°2 terminál leírás: B (23-24-21-22)OF
Terminál azonosító: (13-14)NO, (11-12)NC
Méretek
Szélesség: 80 mm
Magasság: 40 mm
Mélység: 50 mm
