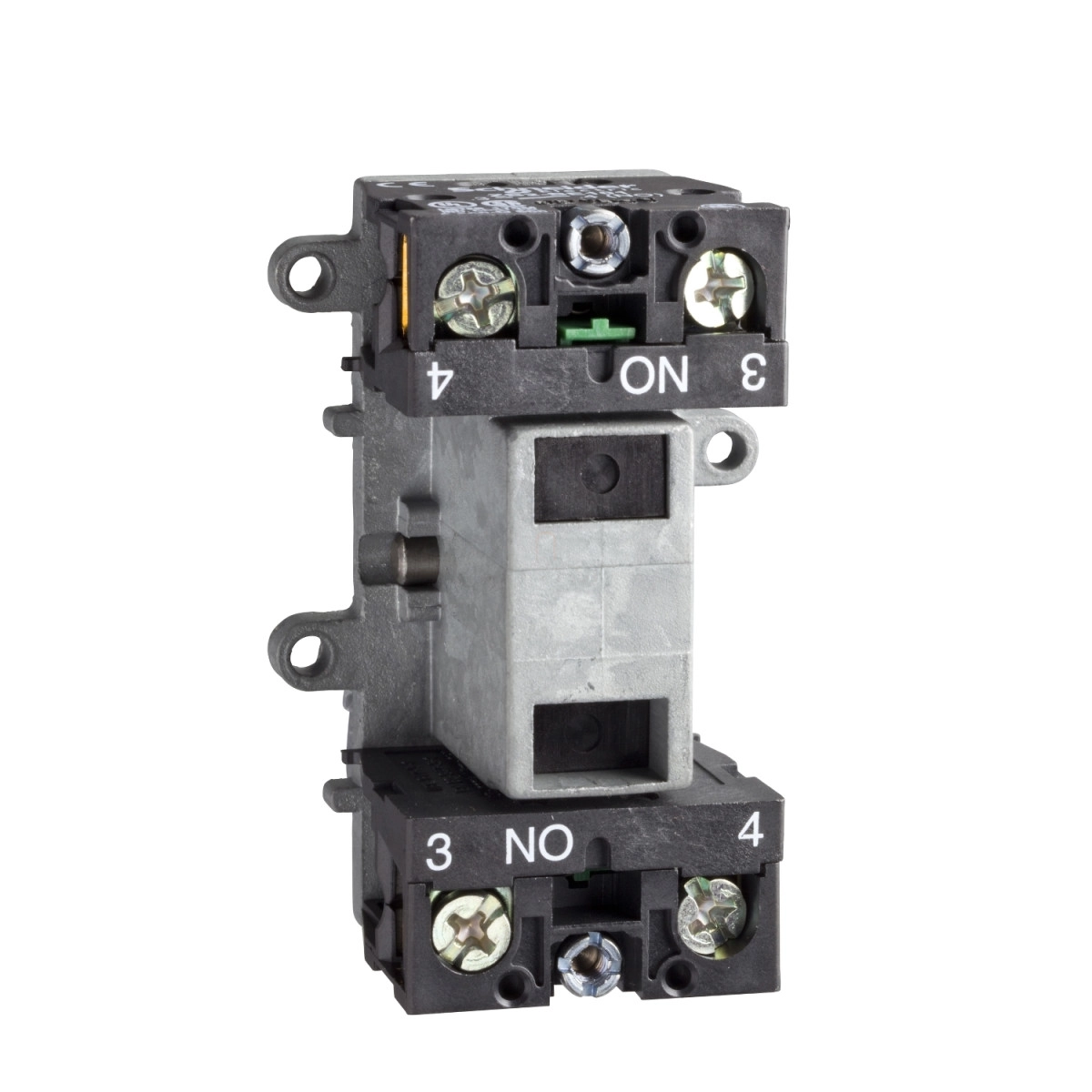

A Schneider Electric Harmony XAC sorozat XENG3791 típusú kontaktblokk egy kifejezetten nagy megbízhatóságú, ipari alkalmazásokhoz tervezett irányítástechnikai eszköz. Ez a dupla kontaktusú, reteszelő működésű, egysebességes kivitel ideális választás vezérlőkörök kapcsolására, ahol fontos a hosszú élettartam és a megbízható működés.
A front felszerelésű kivitel egy nyitó (NC) és egy záró (NO) érintkezővel rendelkezik, ami sokoldalú alkalmazhatóságot biztosít különböző vezérlési feladatokhoz. A lassú-bontású érintkezők (slow-break) biztosítják a megfelelő kontaktus stabilitást, ami különösen hasznos lehet indukciós terhelések kapcsolásánál. Az eszköz kompatibilis a Schneider Electric XACA típusú operátorokkal, így könnyen integrálható a már meglévő rendszerekbe.
A műszaki paraméterek tekintetében kiemelkedő a blokk teljesítménye: 1 000 000 ciklus mechanikai élettartammal rendelkezik, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A kontaktus kód A600 AC-15 és Q600 DC-13 besorolással rendelkezik az IEC 60947-5-1 szabvány A függeléke szerint. Üzemi paraméterként 240 V AC feszültség mellett 3 A, 600 V AC mellett 1.2 A áramot képes kapcsolni, míg DC terhelésnél 250 V mellett 0.27 A, 600 V mellett pedig 0.1 A a maximális kapcsolható áramerősség. A konvencionális zárt hőáram értéke 10 A.
A szigetelési jellemzők terén is kiváló tulajdonságokkal bír: a névleges szigetelési feszültség 600 V (3-as szennyezettségi fokozat mellett), a névleges lökőfeszültség-állóság pedig 6 kV az IEC 60947-1 szabványnak megfelelően. Az érintkezők közötti maximális ellenállás 25 MOhm, a működtetési erő pedig 13 N. Rövidzárlat elleni védelem céljára 10 A-es gG típusú olvadóbiztosíték használata javasolt.
Működési szempontból fontos paraméter még a névleges üzemi teljesítmény, ami DC-13 üzemmódban, 1 000 000 ciklus mellett, <60 ciklus/perc üzemi frekvenciával, 0.5 terhelési tényező mellett (induktív terhelésnél) a következő értékeket mutatja: 40 W 120 V-nál, 48 W 48 V-nál, és 65 W 24 V-nál, az IEC 60947-5-1 szabvány C függeléke szerint. A csatlakoztatás csavaros kapcsokkal történik, amelyek alkalmasak 1 x 0.5...1 x 2.5 mm² vezeték bekötésére kábelvég nélkül, vagy 1 x 0.5...2 x 1.5 mm² vezeték bekötésére kábelvéggel.
Környezeti feltételek terén a kontaktblokk -25...70 °C közötti üzemi hőmérsékleten használható, tárolási hőmérséklete pedig -40...70 °C között van. Rezgésállósága 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 100 gn az IEC 60068-2-27 szabvány szerint. Túlfeszültség-kategóriája II. osztály az IEC 61140 szerint. A termék megfelel az UL 508, IEC 60947-5-1 és CSA C22.2 No 14 szabványok követelményeinek, ami biztosítja a globális alkalmazhatóságot különböző ipari környezetekben.
Schneider Electric Harmony XAC - XENG3791 - Dupla, 1 - sebességes, lassú kioldású, N/O N/C, függőkapcsolóhoz műszaki adatok
Általános adatok
Termékcsalád: Harmony XAC
Terméktípus: Kontaktblokk
Komponens név: XENG
Elektromos áramköri típus: Vezérlőáramkör
Kontaktblokk alkalmazás: Egysebességes
Kontaktblokk típusa: Dupla
Működtető típusa: Reteszelő
Termék kompatibilitás: XACA
Érintkezők típusa és összetétele: 1 NO + 1 NC
Blokk felszerelése: Elölről szerelhető
Érintkező működése: Lassú bontású
Elektromos jellemzők
Csatlakozások - kapcsok: Csavaros kapcsok, 1 x 0.5...1 x 2.5 mm² kábelvég nélkül
Csavaros kapcsok, 1 x 0.5...2 x 1.5 mm² kábelvéggel
Mechanikai élettartam: 1000000 ciklus
Érintkező kód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függelék szerint
A600 AC-15, Ue = 600 V, Ie = 1.2 A az IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 250 V, Ie = 0.27 A az IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 600 V, Ie = 0.1 A az IEC 60947-5-1 A függelék szerint
Konvencionális zárt hőáram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a kapcsok között: 25 MOhm
Működtetési erő: 13 N
Rövidzárlat elleni védelem: 10 A biztosíték védelem gG típusú olvadóbiztosítékkal
Névleges üzemi teljesítmény W-ban: 40 W DC-13 1000000 ciklusra, üzemi gyakoriság <60 ciklus/perc 120 V-nál, terhelési tényező = 0.5 (induktív terhelés) az IEC 60947-5-1 C függelék szerint
48 W DC-13 1000000 ciklusra, üzemi gyakoriság <60 ciklus/perc 48 V-nál, terhelési tényező = 0.5 (induktív terhelés) az IEC 60947-5-1 C függelék szerint
65 W DC-13 1000000 ciklusra, üzemi gyakoriság <60 ciklus/perc 24 V-nál, terhelési tényező = 0.5 (induktív terhelés) az IEC 60947-5-1 C függelék szerint
Kapcsok leírása ISO n°1: (13-14)NO B
Kapcsok leírása ISO n°2: (11-12)NC B
Környezeti feltételek
Szabványok: UL 508, IEC 60947-5-1, CSA C22.2 No 14
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség-kategória: II. osztály az IEC 61140 szerint
