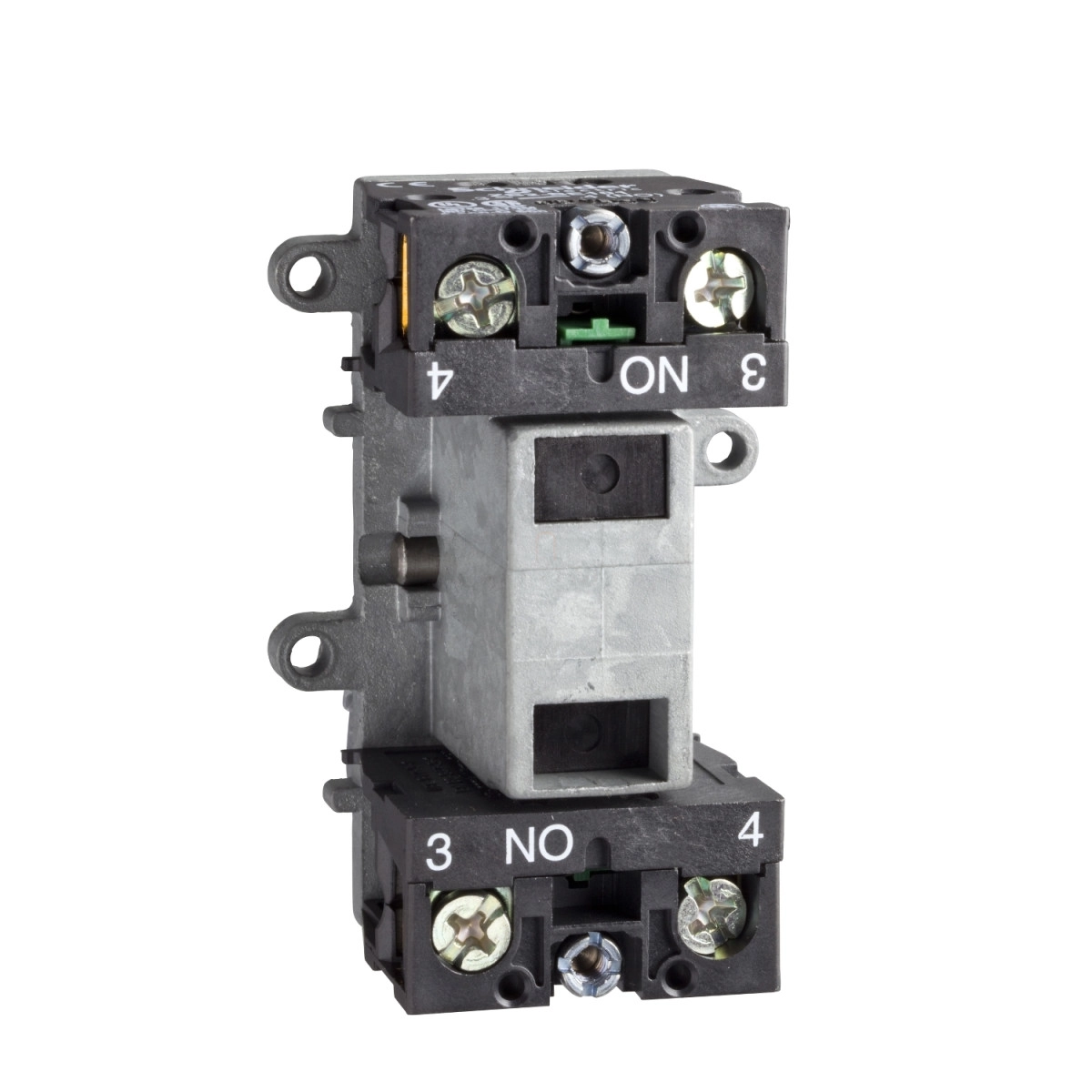

A Schneider Electric Harmony XAC termékcsalád XENG3781 típusú kontaktblokk egy professzionális ipari kapcsolóelem, amely kiváló megoldást kínál vezérlőáramkörök megbízható működtetésére. Ez a dupla érintkezős, reteszelő típusú, elöl rögzíthető kontaktblokk két záró (2NO) érintkezővel rendelkezik, és egysebességes alkalmazásokhoz tervezték.
Az XENG3781 kontaktblokk kiemelkedő mechanikai élettartammal rendelkezik, amely 1.000.000 működési ciklust biztosít, így hosszú távon megbízható működést garantál még intenzív ipari környezetben is. A termék lassú bontású kontaktus működéssel rendelkezik, ami különösen előnyös bizonyos vezérlési alkalmazásokban. A terméket az XACA sorozatú termékekkel való kompatibilitásra tervezték, így tökéletesen illeszkedik a Harmony XAC termékcsalád más elemeihez.
A Schneider Electric XENG3781 kontaktblokk kiváló elektromos paraméterekkel rendelkezik. A hagyományos zárt hőáram (Ithe) értéke 10 A, a névleges szigetelési feszültség (Ui) pedig 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szabványnak megfelelően. A névleges lökőfeszültség állóság (Uimp) értéke 6 kV az IEC 60947-1 szabvány szerint. A terminálokon keresztüli maximális ellenállás 25 MOhm. A kontaktusok működtetési ereje 15 N. A termék rövidzárlat elleni védelmét 10 A-es gG típusú olvadóbiztosíték biztosítja. A kontaktus kód jelölés tekintetében megfelel az A600 AC-15 (Ue = 240 V, Ie = 3 A és Ue = 600 V, Ie = 1.2 A) és a Q600 DC-13 (Ue = 250 V, Ie = 0.27 A és Ue = 600 V, Ie = 0.1 A) előírásoknak az IEC 60947-5-1 szabvány A függeléke szerint.
A termék névleges üzemi teljesítménye DC-13 üzemmódban 40 W (120 V-nál), 48 W (48 V-nál) és 65 W (24 V-nál), 1.000.000 ciklusra, <60 ciklus/perc üzemi sebesség mellett, 0,5-ös terhelési tényezővel (induktív terhelés) az IEC 60947-5-1 szabvány C függeléke szerint. A termináloknál a csatlakozási lehetőség csavaros szorítókapcsokkal történik, kábelvég nélkül 1 x 0,5...1 x 2,5 mm² vagy kábelvéggel 1 x 0,5...2 x 1,5 mm² méretekben. Az ISO terminálleírás szerint a kapcsoló (13-14)NO B konfigurációval rendelkezik.
Az XENG3781 kontaktblokk széles környezeti működési tartománnyal rendelkezik, -25°C és +70°C közötti üzemi hőmérséklettartománnyal, valamint -40°C és +70°C közötti tárolási hőmérséklettartománnyal. A vibráció ellenállás 15 gn (f = 10...500 Hz) az IEC 60068-2-6 szabvány szerint, míg a lökésállóság 100 gn az IEC 60068-2-27 szabvány szerint. A termék túlfeszültség kategóriája II. osztály az IEC 61140 szabványnak megfelelően. A kontaktblokk megfelel az UL 508, CSA C22.2 No 14 és IEC 60947-5-1 szabványoknak, így világszerte alkalmazható különböző ipari környezetekben.
Schneider Electric Harmony XAC - XENG3781 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Kontaktblokk
Komponens neve: XENG
Elektromos áramkör típusa: Vezérlő áramkör
Kontaktblokk alkalmazása: Egysebességes
Kontaktblokk típusa: Dupla
Működtető típusa: Reteszelő
Kompatibilis termékek: XACA
Érintkezők típusa és összetétele: 2 NO (záró)
Blokk rögzítése: Elülső rögzítés
Érintkező működése: Lassú bontású
Kiegészítő adatok
Csatlakozások - terminálok: Csavaros szorítókapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
Csavaros szorítókapcsok, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Mechanikai élettartam: 1000000 ciklus
Érintkező kód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függelék szerint
A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függelék szerint
Hagyományos zárt hőáram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a terminálokon keresztül: 25 MOhm
Működtetési erő: 15 N
Rövidzárlat elleni védelem: 10 A-es gG típusú olvadóbiztosítékkal
Névleges üzemi teljesítmény W-ban: 40 W DC-13 1000000 ciklusra, üzemi sebesség <60 cikl/perc 120 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függelék szerint
48 W DC-13 1000000 ciklusra, üzemi sebesség <60 cikl/perc 48 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függelék szerint
65 W DC-13 1000000 ciklusra, üzemi sebesség <60 cikl/perc 24 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függelék szerint
Terminálok leírása ISO n°1: (13-14)NO B
Terminálok leírása ISO n°2: (13-14)NO B
Környezeti jellemzők
Szabványok: UL 508, CSA C22.2 No 14, IEC 60947-5-1
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f = 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
