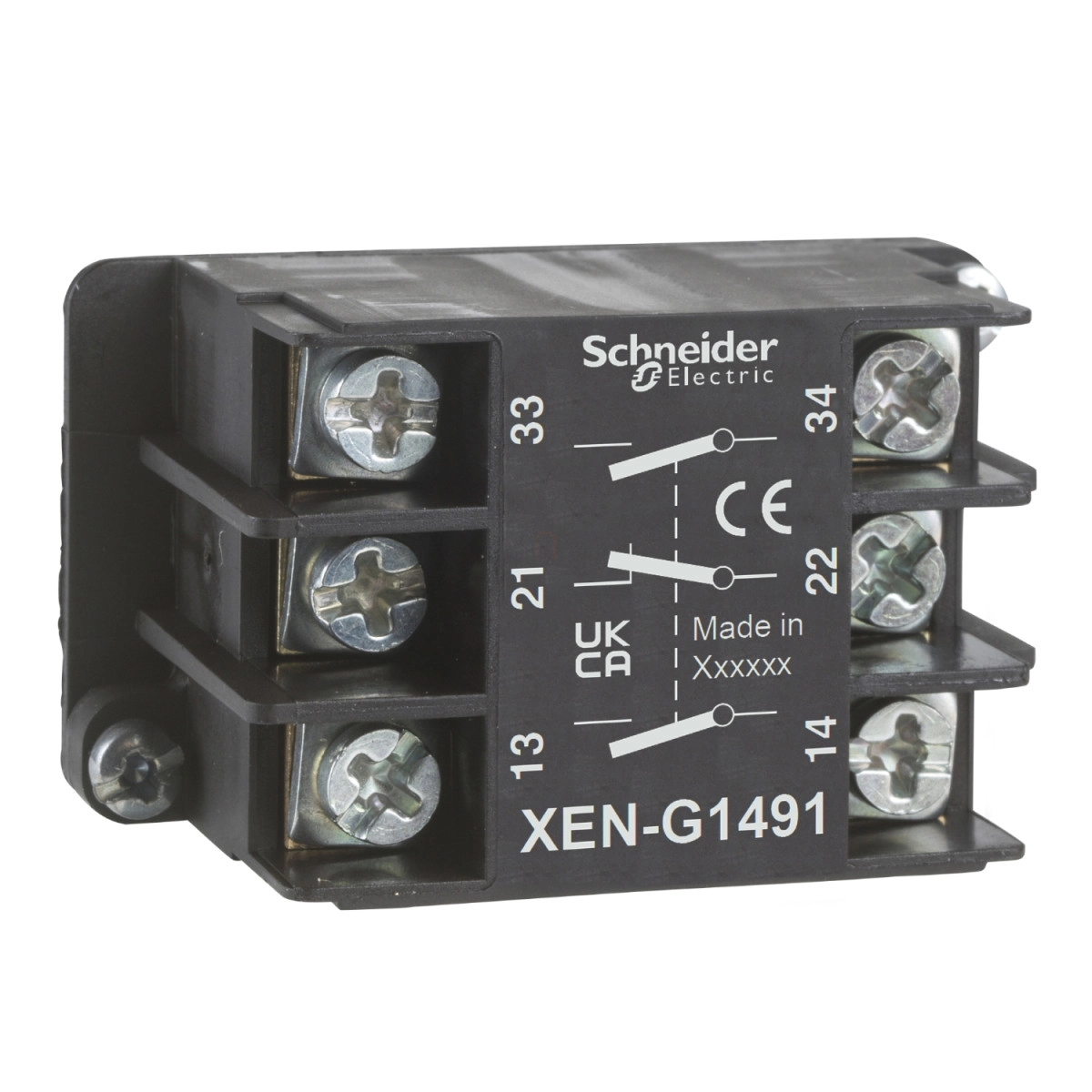

A Schneider Electric Harmony XAC termékvonal XENG1491 típusú szimpla kontaktblokk egy megbízható, ipari minőségű vezérlőáramköri egység, amely kiválóan alkalmazható különféle automatizálási és vezérlési rendszerekben. Ez a precíziós alkatrész a Harmony XAC sorozat részeként tervezték, kifejezetten rugós visszatérítésű, egysebességes működtetésre.
Az XENG1491 kontaktus elrendezése 1 NC (záró) és 2 NO (nyitó) érintkezőből áll, ami sokoldalú kapcsolási lehetőségeket biztosít a vezérlőáramkörökben. Frontoldalról szerelhető kivitele megkönnyíti a telepítést és karbantartást. A termék kompatibilis a XACA9... fejekkel és általánosan a XACA termékcsaláddal, így rugalmasan beilleszthető a meglévő Schneider Electric rendszerekbe. Az érintkezők működése lassú kioldású és egyidejű (szimultán), ami pontos és megbízható kapcsolást biztosít.
Műszaki szempontból az XENG1491 kiemelkedő paraméterekkel rendelkezik. Csavaros kapocstechnológiája 1 x 0,5...1 x 2,5 mm² keresztmetszetű vezetékekhez kábelvég nélkül, illetve 1 x 0,5...2 x 1,5 mm² keresztmetszetű vezetékekhez kábelvéggel használható. Mechanikai élettartama 1000000 kapcsolási ciklus, ami hosszú távú, intenzív használat mellett is megbízható működést garantál. A kontaktus kódjelölése A600 AC-15 (240 V feszültségnél 3 A, 600 V feszültségnél 1,2 A) és Q600 DC-13 (250 V feszültségnél 0,27 A, 600 V feszültségnél 0,1 A) az IEC 60947-5-1 szabvány A függeléke szerint. A hagyományos zárt hőárama [Ithe] 10 A, szigetelési feszültsége [Ui] 600 V (3-as szennyezettségi fok mellett), impulzusfeszültség-állósága [Uimp] pedig 6 kV az IEC 60947-1 szabvány szerint.
A kapcsok közötti maximális ellenállás 25 MOhm, a működtetési erő 18 N. Rövidzárlat elleni védelemként 10 A-es gG típusú olvadóbiztosíték használata ajánlott. A névleges üzemi teljesítmény egyenáramú induktív terhelésnél (DC-13) 40 W 120 V-nál, 48 W 48 V-nál és 65 W 24 V-nál, minden esetben 1000000 ciklusra, <60 ciklus/perc működési sebességnél, 0,5 terhelési tényező mellett az IEC 60947-5-1 szabvány C függeléke szerint. A kapcsok ISO szerinti jelölése: (21-22)NC, (13-14)NO és (33-34)NO.
A működési környezetet tekintve az XENG1491 kontaktblokk -25°C és +70°C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklet-tartománya -40°C és +70°C között van. Vibrációállósága 15 gn (f=10...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 100 gn az IEC 60068-2-27 szerint, ami a zord ipari körülmények közötti alkalmazást is lehetővé teszi. Túlfeszültség-kategóriája Class II az IEC 61140 szabvány szerint. A termék megfelel az IEC 60947-5-1, CSA C22.2 No 14 és UL 508 szabványoknak, így nemzetközi környezetben is biztonsággal alkalmazható.
Schneider Electric Harmony XAC - XENG1491 -Szimpla, 1-sebességes , lassú kioldású, N/C+N/O+N/O, függőkapcsolóhoz műszaki adatok
Általános adatok
Termékcsalád: Harmony XAC
Termék típus: Kontaktblokk
Komponens neve: XENG
Áramkör típus: Vezérlőáramkör
Kontaktblokk alkalmazás: Egysebességes
Kontaktblokk típus: Szimpla
Működtető típusa: Rugós visszatérítésű
Termék kompatibilitás: XACA9...fej, XACA
Kontaktus adatok
Érintkezők típusa és összetétele: 1 NC + 2 NO
Blokk szerelési mód: Frontszerelés
Kontaktus működés: Lassú kioldású, Egyidejű
Kapcsolat kód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A (IEC 60947-5-1 A függelék szerint)
A600 AC-15, Ue = 600 V, Ie = 1.2 A (IEC 60947-5-1 A függelék szerint)
Q600 DC-13, Ue = 250 V, Ie = 0.27 A (IEC 60947-5-1 A függelék szerint)
Q600 DC-13, Ue = 600 V, Ie = 0.1 A (IEC 60947-5-1 A függelék szerint)
Elektromos jellemzők
Hagyományos zárt hőáram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV IEC 60947-1 szerint
Kapcsok közötti maximális ellenállás: 25 MOhm
Működtető erő: 18 N
Rövidzárlat elleni védelem: 10 A-es gG típusú olvadóbiztosíték
Névleges üzemi teljesítmény
40 W DC-13 esetén 1000000 ciklusra, üzemi sebesség <60 ciklus/perc 120 V-nál, terhelési tényező = 0.5 (induktív terhelés) IEC 60947-5-1 C függelék szerint
48 W DC-13 esetén 1000000 ciklusra, üzemi sebesség <60 ciklus/perc 48 V-nál, terhelési tényező = 0.5 (induktív terhelés) IEC 60947-5-1 C függelék szerint
65 W DC-13 esetén 1000000 ciklusra, üzemi sebesség <60 ciklus/perc 24 V-nál, terhelési tényező = 0.5 (induktív terhelés) IEC 60947-5-1 C függelék szerint
Csatlakozások
Kapcsok: Csavaros kapcsok, 1 x 0.5...1 x 2.5 mm² kábelvég nélkül
Csavaros kapcsok, 1 x 0.5...2 x 1.5 mm² kábelvéggel
Kapcsok ISO szerinti jelölése: (21-22)NC, (13-14)NO, (33-34)NO
Mechanikai jellemzők
Mechanikai élettartam: 1000000 ciklus
Környezeti jellemzők
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, UL 508
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási hőmérséklet: -40…70 °C
Vibrációállóság: 15 gn (f= 10...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 100 gn IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály IEC 61140 szerint
Nettó tömeg: 0.04 kg
