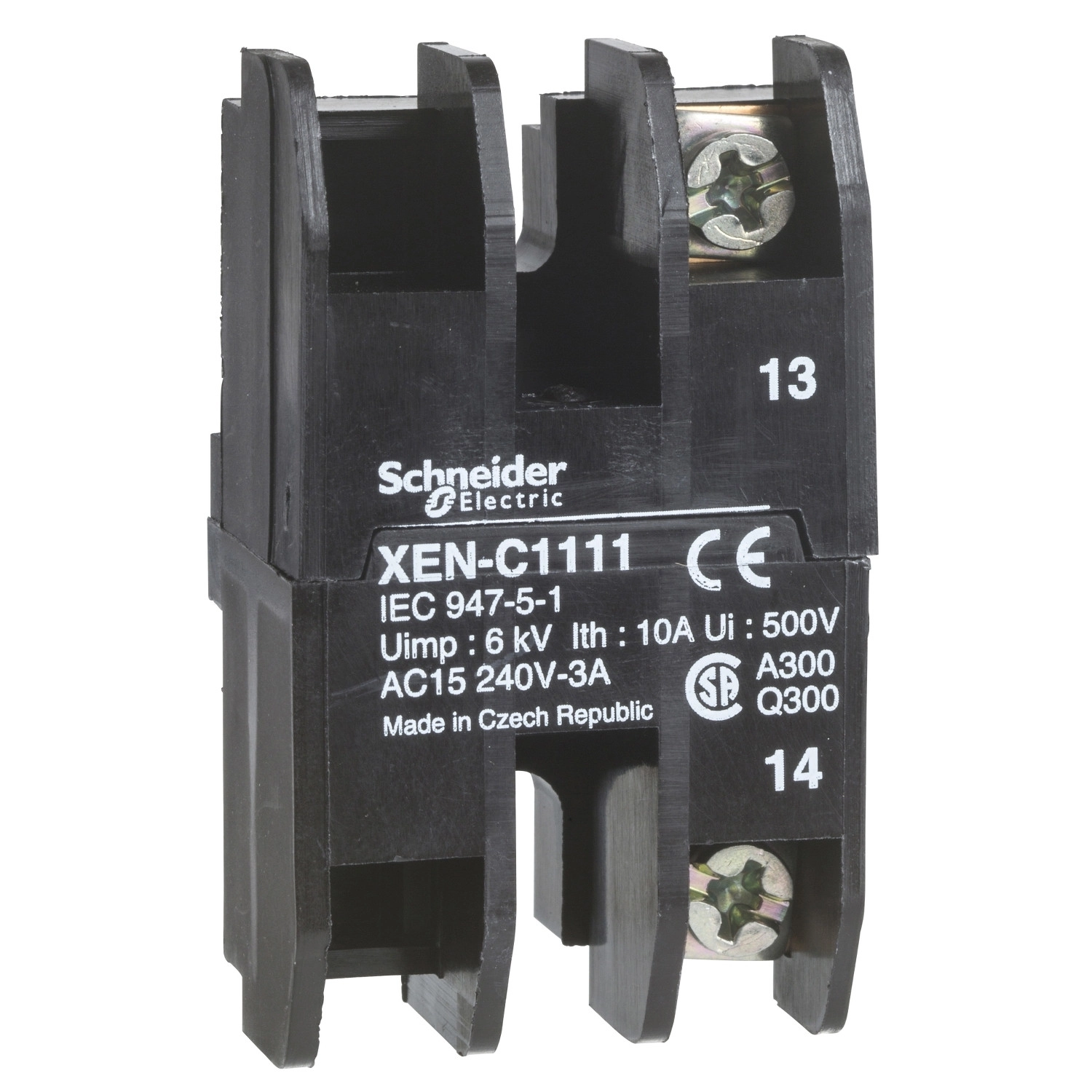

A Schneider Electric Harmony XAC XENC1111 típusú érintkezőblokk egy kiváló minőségű ipari vezérlőkomponens, amely kifejezetten vezérlőáramkörökhöz lett kialakítva. Ez az egyes érintkezős, rugós visszatérítésű elem a Harmony XAC termékcsalád része, amely megbízható és strapabíró megoldást kínál különböző ipari alkalmazásokhoz.
A XENC1111 modell elsősorban vezérlőáramkörökhöz készült, és egy nyitó (1NO) érintkezővel rendelkezik. Az eszköz kiemelkedő előnye a frontszerelési lehetőség, amely megkönnyíti a telepítést és karbantartást. Az érintkezőblokk különösen alkalmas egyszerű sebességű alkalmazásokhoz, és kompatibilis a XACM és XACB termékekkel. A mechanikus reteszelés nélküli kialakítás biztosítja a rugalmas használatot, míg a lassú bontású érintkező működés pontos vezérlést tesz lehetővé.
Műszaki szempontból a Schneider Electric XENC1111 érintkezőblokk kiemelkedő paraméterekkel rendelkezik. Az eszköz csavaros kapcsokkal van ellátva, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezetékek csatlakoztatását teszik lehetővé, kábelvéggel vagy anélkül. A mechanikai élettartama lenyűgöző, akár 1.000.000 működési ciklust is teljesít. Az érintkezőkód-jelölés az IEC 60947-5-1 szabvány A függeléke szerint A300 AC-15 (Ue = 240 V, Ie = 3 A) és Q300 DC-13 (Ue = 250 V, Ie = 0,27 A). A hagyományos zárt termikus áram értéke 10 A, míg a névleges szigetelési feszültség 500 V (3-as szennyezettségi fok) az IEC 60947-1 szabványnak megfelelően. A névleges lökőfeszültség-állóság 6 kV, a maximális ellenállás a csatlakozók között pedig 25 MOhm.
A Schneider Electric XENC1111 kontaktblokk különböző üzemi teljesítményszinteken használható. DC-13 üzemmódban 1.000.000 ciklusra számítva, <60 ciklus/perc üzemi sebességnél és 0,5 terhelési tényezőnél (induktív terhelés) a teljesítményértékek: 60 W 24 V-nál, 45 W 48 V-nál, és 42 W 120 V-nál. AC-15 üzemmódban az operatív teljesítmény VA-ban kifejezve: 140 VA 24 V-nál, 385 VA 48 V-nál, 455 VA 230 V-nál és 525 VA 127 V-nál, mindegyik 50/60 Hz frekvencián. Az eszköz -25...70 °C közötti környezeti hőmérsékleten működtethető, tárolási hőmérséklete pedig -40...70 °C között van. A rezgésállósága 15 gn (f= 10...500 Hz), ütésállósága pedig 100 gn az IEC szabványoknak megfelelően.
Schneider Electric Harmony XAC XENC1111 érintkezőblokk műszaki adatok
Általános információk
Termékcsalád: Harmony XAC
Termék típusa: Érintkezőblokk
Komponens neve: XENC
Elektromos áramkör típusa: Vezérlőáramkör
Érintkezőblokk alkalmazás: Egyes sebességű
Érintkezőblokk típusa: Egyes
Működtető típusa: Rugós visszatérítésű
Termék kompatibilitás: XACM, XACB
Mechanikus reteszelés: Mechanikus reteszelés nélkül
Érintkező típusa és összetétele: 1 NO
Blokk szerelése: Frontszerelés
Érintkező működése: Lassú bontású
Elektromos jellemzők
Csatlakozók - kapcsok: Csavaros szorítókapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros szorítókapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Mechanikai élettartam: 1000000 ciklus
Érintkezőkód-jelölés: A300 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függeléke szerint
Q300 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függeléke szerint
Hagyományos zárt termikus áram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: 500 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a csatlakozók között: 25 MOhm
Rövidzárlat elleni védelem: 10 A biztosítékvédelem gG típusú patronos biztosítékkal
Teljesítményadatok
Névleges üzemi teljesítmény W-ban:
42 W DC-13 1000000 ciklusra, <60 ciklus/perc üzemi sebességnél 120 V-nál, 0,5 terhelési tényező (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
45 W DC-13 1000000 ciklusra, <60 ciklus/perc üzemi sebességnél 48 V-nál, 0,5 terhelési tényező (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
60 W DC-13 1000000 ciklusra, <60 ciklus/perc üzemi sebességnél 24 V-nál, 0,5 terhelési tényező (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
Névleges üzemi teljesítmény VA-ban:
140 VA AC-15 1000000 ciklusra, <60 ciklus/perc üzemi sebességnél 24 V 50/60 Hz-nél, 0,5 terhelési tényező (induktív terhelés)
385 VA AC-15 1000000 ciklusra, <60 ciklus/perc üzemi sebességnél 48 V 50/60 Hz-nél, 0,5 terhelési tényező (induktív terhelés)
455 VA AC-15 1000000 ciklusra, <60 ciklus/perc üzemi sebességnél 230 V 50/60 Hz-nél, 0,5 terhelési tényező (induktív terhelés)
525 VA AC-15 1000000 ciklusra, <60 ciklus/perc üzemi sebességnél 127 V 50/60 Hz-nél, 0,5 terhelési tényező (induktív terhelés)
Környezeti feltételek
Szabványok: IEC 60947-5-1, CSA C22.2 No 14
Környezeti üzemi hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
