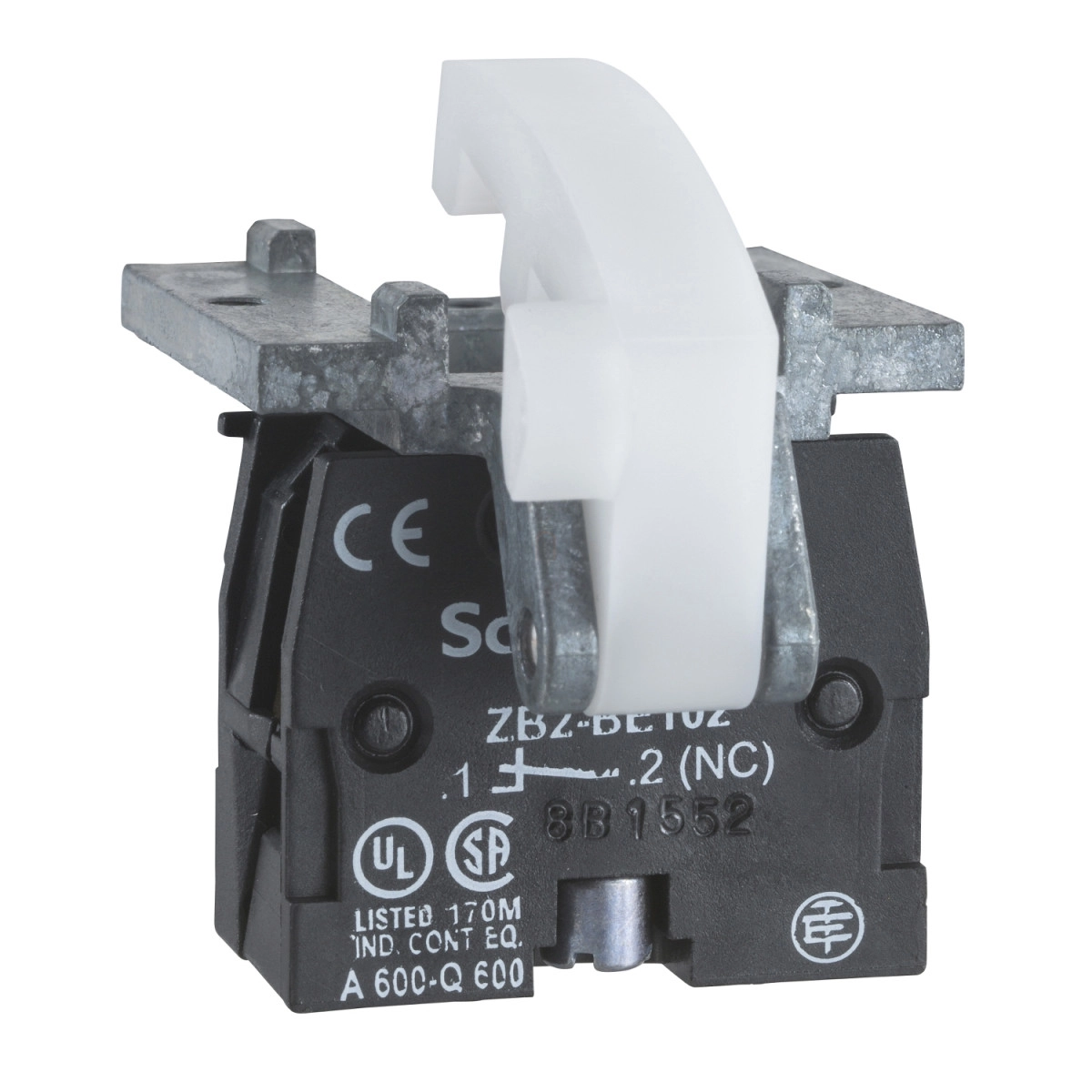

A Schneider Electric Harmony XAC termékcsaládból származó XACS104 egy kiváló minőségű, egyérintkezős kontaktusblokk, mely elsősorban vezérlőáramkörökhöz tervezett. Ez a rugós visszatérésű kontaktusblokk két záró érintkezővel (2NC) rendelkezik, melyek lassú bontású működést biztosítanak. A termék kompatibilis a XACA típusú eszközökkel, és alap szerelésű kivitelben kapható.
A Schneider XACS104 villamos paraméterei lenyűgözőek: konvencionális zárt termikus áramerőssége 10 A, névleges szigetelési feszültsége 600 V (3-as szennyezettségi fok mellett) az IEC 60947-1 szabványnak megfelelően. A névleges lökőfeszültség-állósága 6 kV, ami kiváló védelmet biztosít a túlfeszültségekkel szemben. A kontaktusok ellenállása maximum 25 MOhm, míg a működtetőerő mindössze 11 N. A rövidzárlat elleni védelem 10 A-es, gG típusú olvadóbiztosítóval valósítható meg. Az érintkezők kódjelölése A600 AC-15 (Ue = 240 V, Ie = 3 A, illetve Ue = 600 V, Ie = 1,2 A) és Q600 DC-13 (Ue = 250 V, Ie = 0,27 A, illetve Ue = 600 V, Ie = 0,1 A) az IEC 60947-5-1 szabvány A függeléke szerint.
A Schneider Electric XACS104 kontaktusblokk tervezésénél a gyakorlati felhasználási követelményeket tartották szem előtt. A termék csatlakoztatása csavaros kapcsokkal történik, amelyek 1 x 0,5...1 x 2,5 mm² keresztmetszetű vezetőt fogadnak be kábelvég nélkül, vagy 1 x 0,5...2 x 1,5 mm² keresztmetszetűt kábelvéggel. Az eszköz mechanikai élettartama kiemelkedő, 1.000.000 kapcsolási ciklus. Az üzemeltetési teljesítményadatok különböző feszültségszinteken is kiválóak: 40 W DC-13 teljesítményt biztosít 120 V-on, 48 W-ot 48 V-on, és 65 W-ot 24 V-on, mindezt 1.000.000 ciklusra, percenkénti <60 kapcsolási frekvencia mellett, 0,5-ös terhelési tényezővel (induktív terhelés) az IEC 60947-5-1 szabvány C függeléke szerint. A csatlakozók ISO n°1 jelölése (21-22)NC és (11-12)NC.
A Schneider Electric XACS104 kontaktusblokk több nemzetközi szabványnak is megfelel, úgymint UL 508, CSA C22.2 No 14, IEC 60947-5-1. Környezeti jellemzői is figyelemre méltóak: az üzemeltetési hőmérséklet-tartománya -25...+70 °C, tárolási hőmérséklet-tartománya -40...+70 °C. A készülék vibrációállósága 15 gn (f = 10...500 Hz) az IEC 60068-2-6, ütésállósága 100 gn az IEC 60068-2-27 szabvány szerint. A túlfeszültség kategóriája II. osztályú az IEC 61140 szerint. Ipari környezetben, vezérlőrendszerekben történő alkalmazáshoz ideális, ahol a megbízhatóság és a hosszú élettartam alapvető követelmény.
Schneider Electric Harmony XAC - XACS104 - Lassú kioldású kontaktus, N/C+N/C műszaki adatok
Általános adatok
Termékcsalád: Harmony XAC
Termék típus: Kontaktusblokk
Komponens neve: XACS
Elektromos áramkör típus: Vezérlő áramkör
Kontaktusblokk típusa: Egyérintkezős
Működtető típusa: Rugós visszatérésű
Termék kompatibilitás: XACA
Érintkezők típusa és összetétele: 2 NC
Blokk szerelése: Alap szerelés
Érintkező működés: Lassú bontású
Villamos paraméterek
Csatlakozók - sorkapcsok: Csavaros sorkapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
Csavaros sorkapcsok, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Mechanikai élettartam: 1000000 ciklus
Érintkezők kódjelölése: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függeléke szerint
A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függeléke szerint
Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függeléke szerint
Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függeléke szerint
Konvencionális zárt termikus áramerősség: 10 A
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a sorkapcsok között: 25 MOhm
Működtetőerő: 11 N
Rövidzárlat elleni védelem: 10 A biztosíték gG típusú patronbiztosítóval
Teljesítményadatok
Névleges üzemi teljesítmény W-ban: 40 W DC-13 1000000 ciklusra, <60 ciklus/perc üzemi frekvencia mellett 120 V-on, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
48 W DC-13 1000000 ciklusra, <60 ciklus/perc üzemi frekvencia mellett 48 V-on, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
65 W DC-13 1000000 ciklusra, <60 ciklus/perc üzemi frekvencia mellett 24 V-on, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
Sorkapocs leírás ISO n°1: (21-22)NC
(11-12)NC
Szabványok és környezeti feltételek
Szabványok: UL 508
CSA C22.2 No 14
IEC 60947-5-1
Környezeti hőmérséklet üzem közben: -25...70 °C
Környezeti hőmérséklet tárolás közben: -40...70 °C
Vibrációállóság: 15 gn (f = 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
