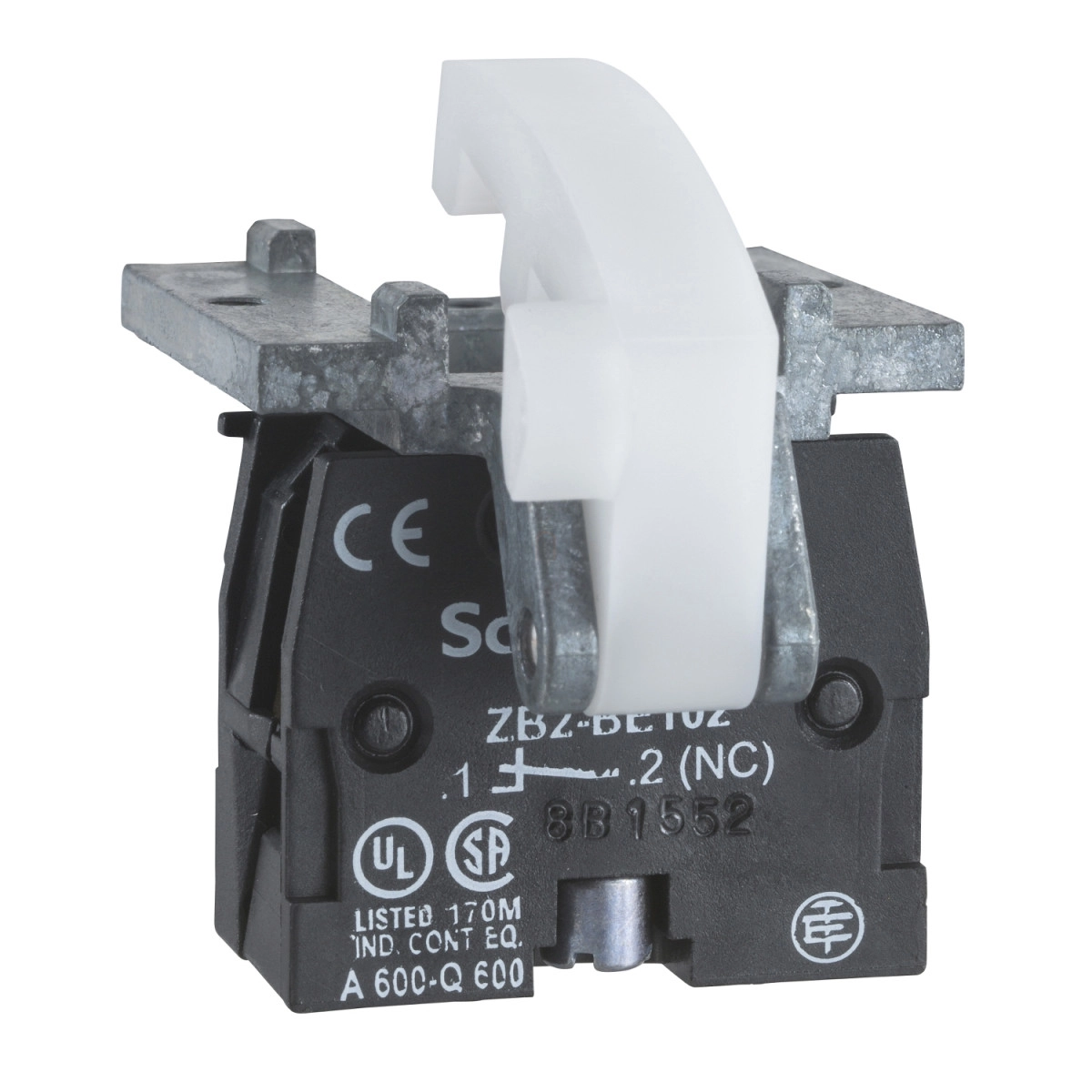

A Schneider Electric Harmony XAC termékcsaládba tartozó XACS102 típusú kontaktusblokk egy precíziós vezérléstechnikai komponens, amely a legmagasabb ipari elvárásoknak megfelelő minőségben készül. Ez az egyérintkezős, alapra szerelhető kivitelű kapcsolóelem elsődlegesen vezérlőkörök kapcsolására szolgál, és kompatibilis a XACA termékekkel, így rugalmasan beilleszthető a meglévő rendszerekbe is.
A XACS102 modell kiemelkedő műszaki tulajdonságokkal rendelkezik. A készülék egy normál állapotban zárt (NC - normally closed) érintkezővel bír, amely lassú bontású (slow-break) működésű. A rugós visszatérítésű (spring return) kivitel biztosítja a megbízható működést és a gyors visszaállást alaphelyzetbe. A csavaros kapcsokkal ellátott csatlakozási pontok lehetővé teszik kábelszem nélkül 1 x 0,5...1 x 2,5 mm² keresztmetszetű, vagy kábelszem használatával 1 x 0,5...2 x 1,5 mm² keresztmetszetű vezetékek bekötését. A kontaktus kód megjelölése alapján az A600 AC-15, Ue = 240 V, Ie = 3 A, valamint az A600 AC-15, Ue = 600 V, Ie = 1,2 A paraméterekkel rendelkezik, ami megfelel az IEC 60947-5-1 szabvány A függelékének. Egyenáramú terhelések esetén a Q600 DC-13, Ue = 250 V, Ie = 0,27 A és Q600 DC-13, Ue = 600 V, Ie = 0,1 A specifikációk érvényesek, szintén az IEC 60947-5-1 szabvány A függelékének megfelelően.
Az XACS102 kiváló mechanikai tartóssággal büszkélkedhet, az 1000000 ciklus élettartam hosszú távú, megbízható működést garantál. Az egyenáramú teljesítmény tekintetében 24 V-nál 65 W, 48 V-nál 48 W, valamint 120 V-nál 40 W névleges teljesítmény érhető el DC-13 kategóriában, 1000000 ciklus élettartam mellett, óránként kevesebb mint 60 ciklusos működtetési gyakorisággal és 0,5-ös induktív terhelés faktorral, az IEC 60947-5-1 szabvány C függeléke szerint. A hagyományos zárt termikus áram (Ithe) 10 A. A névleges szigetelési feszültség (Ui) 600 V, 3-as szennyezettségi fokozat mellett, az IEC 60947-1 szabványnak megfelelően, míg a névleges lökőfeszültség-állóság (Uimp) 6 kV az IEC 60947-1 szerint. A terminálok közötti maximális ellenállás 25 MOhm. A működtetési erő 8 N, és a rövidzárlat elleni védelmet 10 A-es gG típusú olvadóbiztosíték biztosítja.
A környezeti feltételek tekintetében az XACS102 kontaktusblokk -25...70 °C közötti üzemi hőmérséklettartományban használható, míg tárolási hőmérséklettartománya -40...70 °C. Rezgésállósága 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szabvány szerint, ütésállósága pedig 100 gn az IEC 60068-2-27 szabvány alapján mérve. A túlfeszültség kategóriája Class II, megfelelve az IEC 61140 előírásainak. Szabványok tekintetében megfelel a CSA C22.2 No 14, IEC 60947-5-1 és UL 508 előírásoknak. A termék ISO n°1 (11-12)NC terminál kiosztással rendelkezik, ami leegyszerűsíti a telepítést és a bekötést.
Schneider Electric Harmony XAC - XACS102 - Lassú kioldású kontaktus, N/C műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XAC
Termék vagy komponens típusa: Kontaktusblokk
Komponens neve: XACS
Elektromos áramkör típusa: Vezérlő áramkör
Kontaktusblokk típusa: Egyérintkezős
Működtető típusa: Rugós visszatérítésű
Termék kompatibilitás: XACA
Érintkezők típusa és összetétele: 1 NC
Blokk rögzítése: Alapra szerelhető
Érintkezők működése: Lassú bontás
Kiegészítő jellemzők
Csatlakozás - terminálok: Csavaros kapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
Csavaros kapcsok, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Mechanikai tartósság: 1000000 ciklus
Érintkező kód jelölése: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függeléknek megfelelően
A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függeléknek megfelelően
Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függeléknek megfelelően
Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függeléknek megfelelően
Hagyományos zárt termikus áram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a terminálok között: 25 MOhm
Működtetési erő: 8 N
Rövidzárlat elleni védelem: 10 A-es gG típusú olvadóbiztosíték
Névleges üzemi teljesítmény W-ban: 40 W DC-13 1000000 ciklusra, <60 ciklus/perc üzemi frekvencia 120 V-on, 0,5 terhelési tényező (induktív terhelés) az IEC 60947-5-1 C függeléknek megfelelően
48 W DC-13 1000000 ciklusra, <60 ciklus/perc üzemi frekvencia 48 V-on, 0,5 terhelési tényező (induktív terhelés) az IEC 60947-5-1 C függeléknek megfelelően
65 W DC-13 1000000 ciklusra, <60 ciklus/perc üzemi frekvencia 24 V-on, 0,5 terhelési tényező (induktív terhelés) az IEC 60947-5-1 C függeléknek megfelelően
Terminálok leírása ISO n°1: (11-12)NC
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II-es osztály az IEC 61140 szerint
Szabványok
CSA C22.2 No 14
IEC 60947-5-1
UL 508
