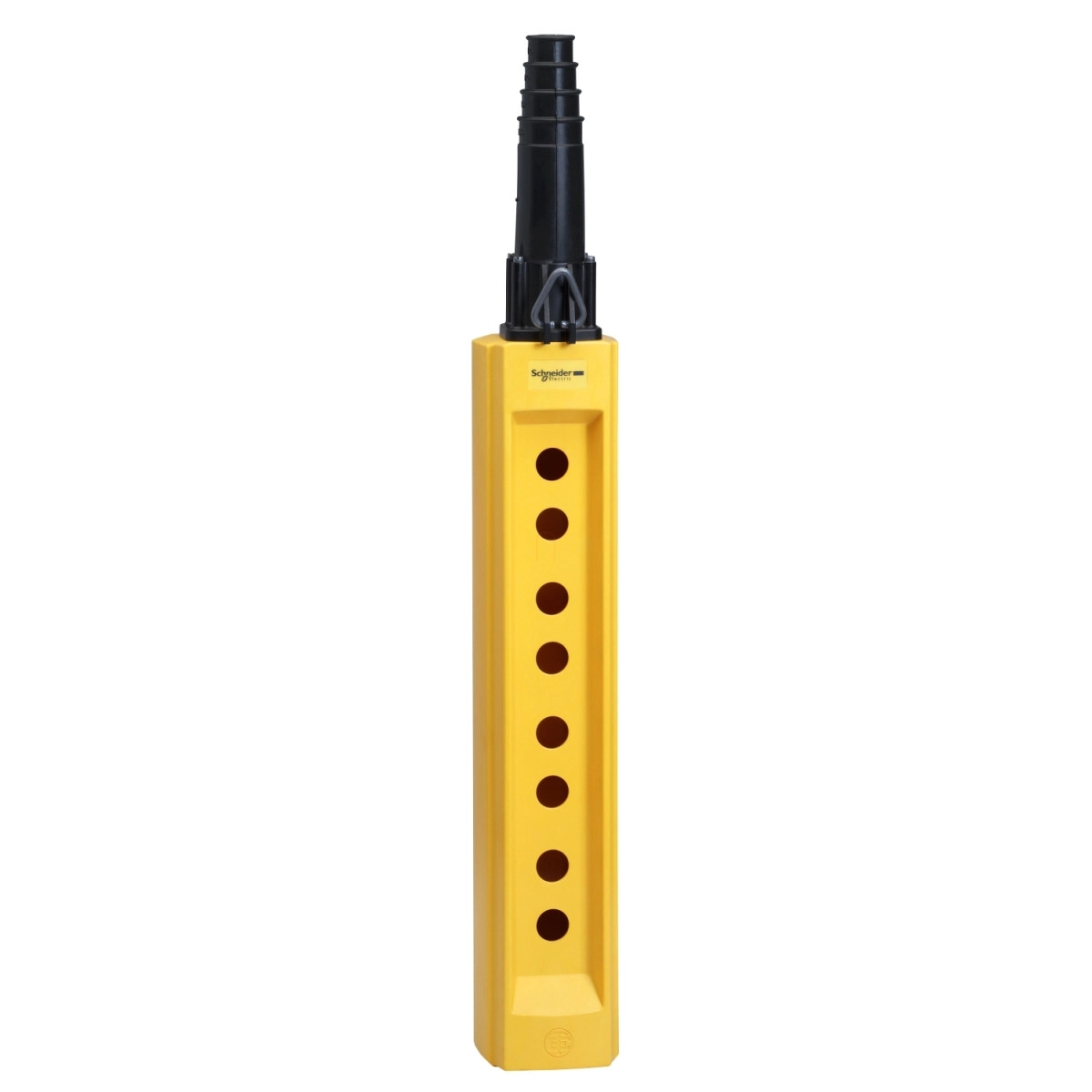

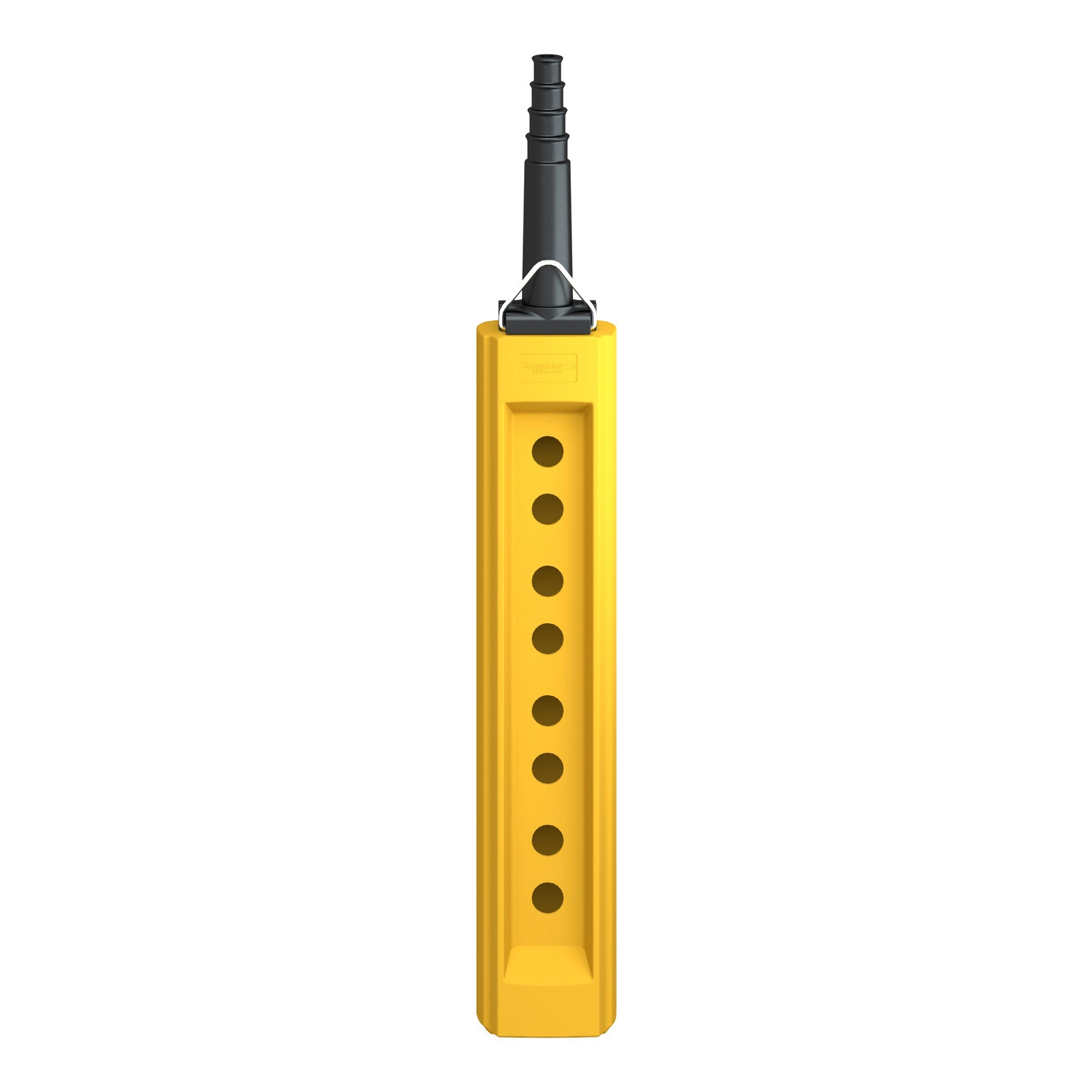

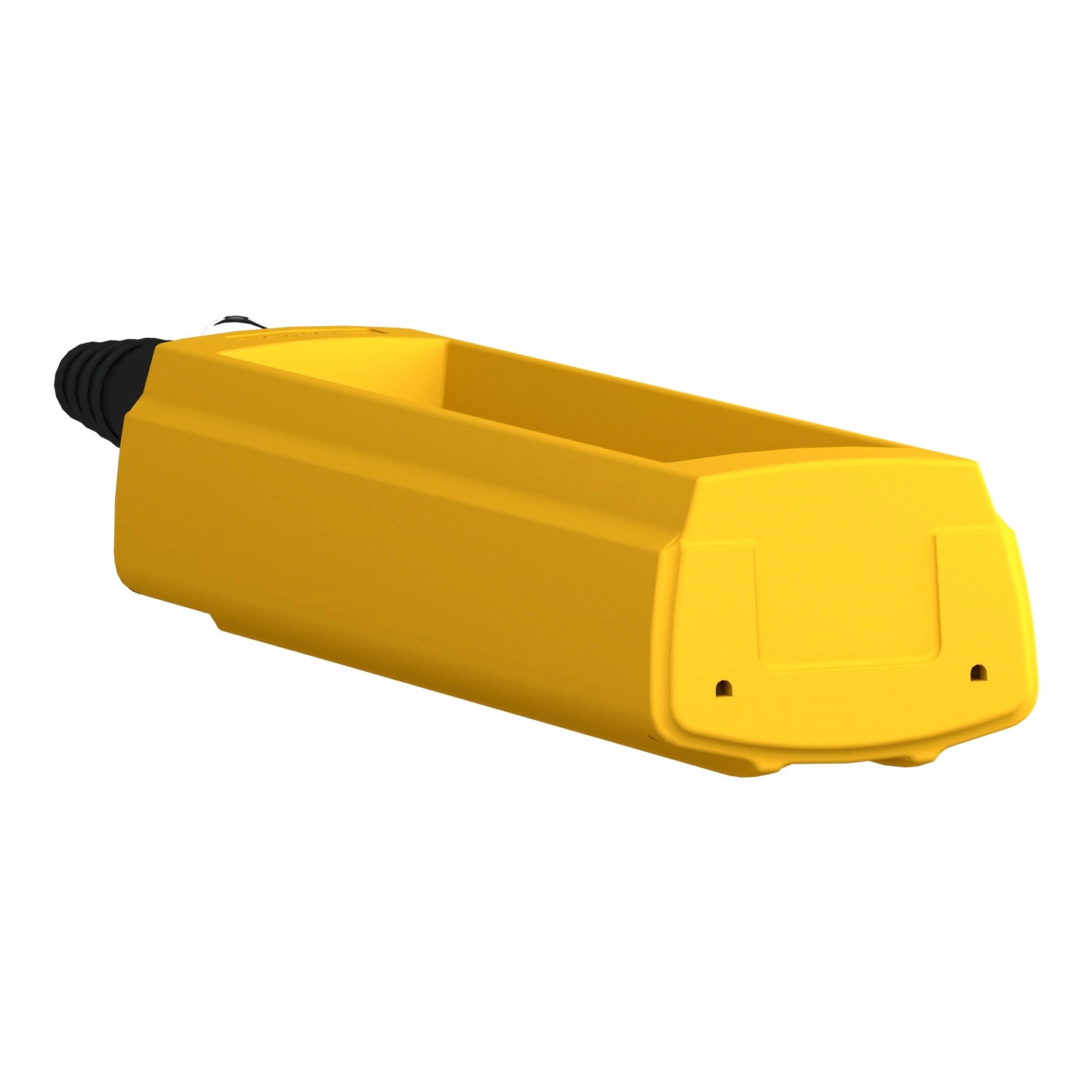

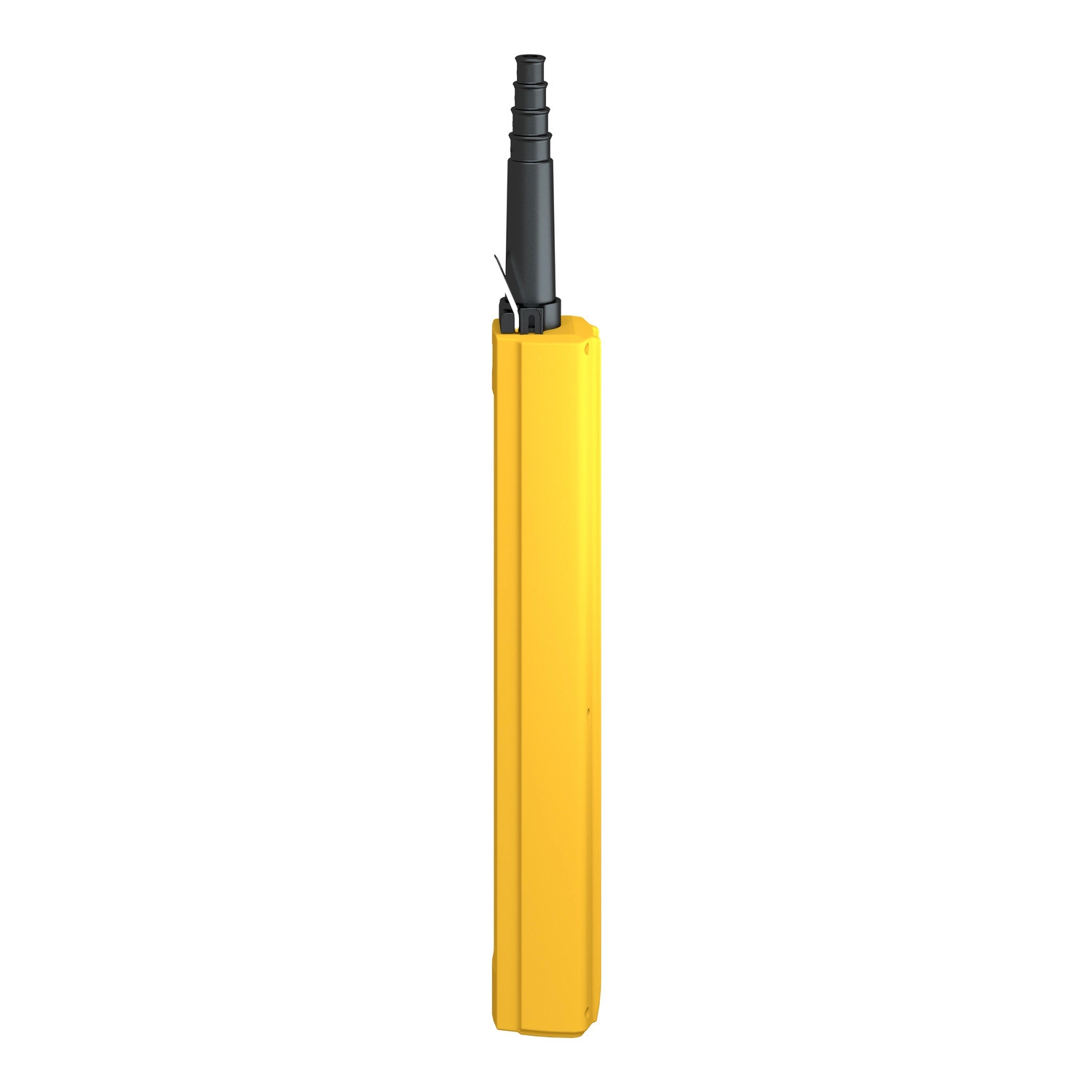

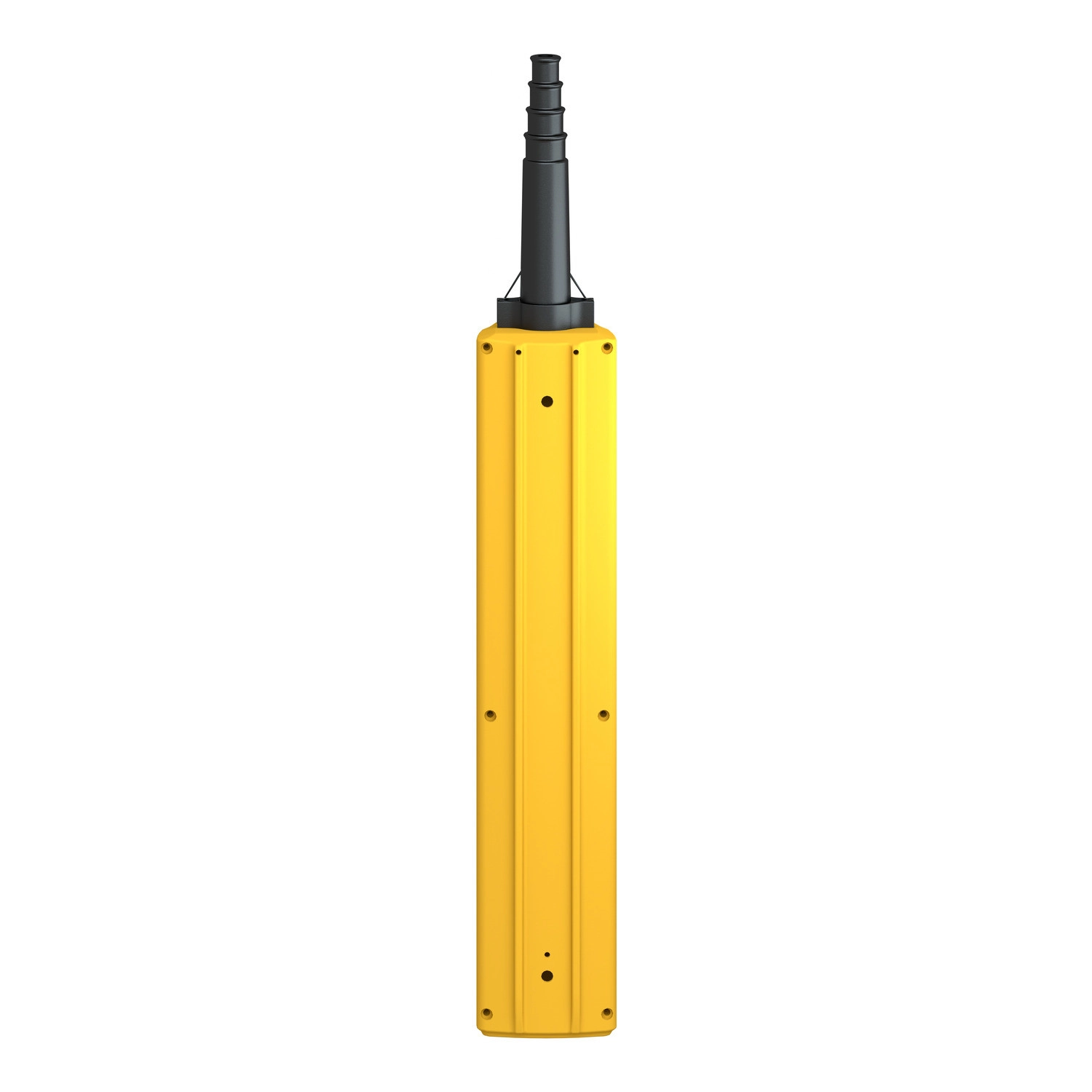

A Schneider Electric Harmony XAC sorozatú XACB08 üres függőkapcsoló háza a megbízható ipari vezérlés elengedhetetlen eleme, amely kifejezetten igényes környezetben történő használatra készült. Figyelem: a termék kifutó állapotban van, kivezetése 2026. március 31-re tervezett, ezért hosszú távú projektekhez már nem javasolt a beépítése.

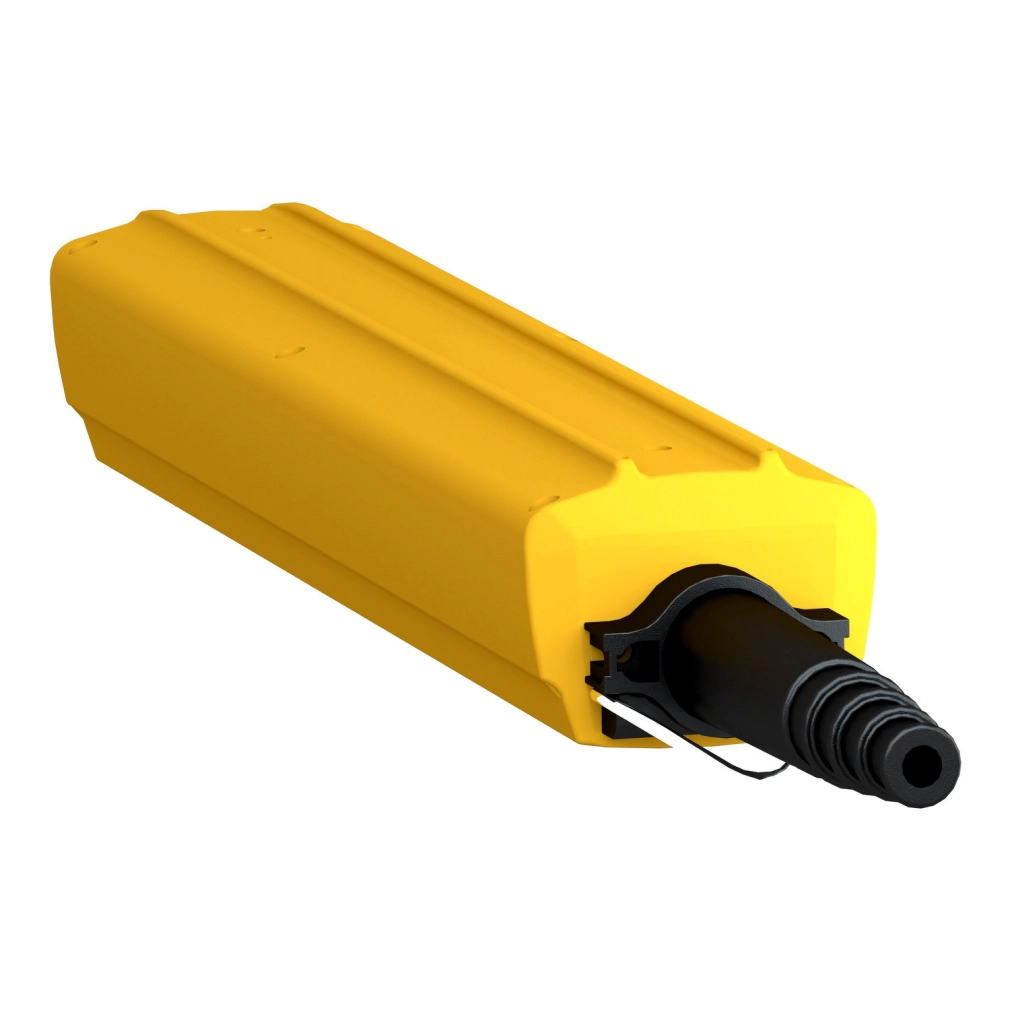

Ez a sárga színű, üvegszál erősítésű poliészterből készült függőkapcsoló ház kettős szigetelésű kivitelben készül, így maximális biztonságot nyújt a felhasználók számára. A XACB08 modell 8 kivágással rendelkezik, amelyek kiváló rugalmasságot biztosítanak a különféle vezérlőelemek elhelyezésére. A készülékház 10-22 mm átmérőjű kábelek fogadására alkalmas gumírozott kábelbevezető résszel van ellátva, amely lépcsőzetes kialakításának köszönhetően különböző méretű kábelekkel is kompatibilis.
A XACB08 függőkapcsoló ház műszaki paraméterei kiemelkedőek. Az IP65-ös védettségi fokozat biztosítja a por elleni teljes védelmet és a vízsugarak elleni védelmet, míg az IK08 besorolás kiváló ütésállóságot garantál. A készülék -25°C és +70°C közötti hőmérsékleti tartományban üzemeltethető, tárolási hőmérséklete pedig -40°C és +70°C között lehet. Mechanikai élettartama rendkívül hosszú, eléri az 1 000 000 kapcsolási ciklust. Az eszköz rezgésállósága 15 gn (f= 10-500 Hz) az IEC 60068-2-6 szabványnak megfelelően, míg ütésállósága 100 gn az IEC 60068-2-27 szerint. A Schneider Electric XACB08 megfelel a legszigorúbb nemzetközi szabványoknak, köztük az IEC 60947-5-1 és a CSA C22.2 No 14 előírásoknak, valamint rendelkezik CSA type 4 tanúsítvánnyal is.
A készülékház méreteinek megválasztásakor fontos figyelembe venni, hogy a 8 kivágásos modell esetén a teljes hossz 679 mm, a központi rész 490 mm, míg a szélesség 98 mm. A függőleges kezelőszerv kivágásainak középpontja 40 mm távolságra van egymástól. Az egységet TH védőkezeléssel látták el a környezeti hatások elleni fokozott védelemért. A termék kiegészíthető különböző kontaktus blokkokkal, mint például XESD1181, XESD1281, XESD1191, XESD1291, XESD2201 vagy XESD2241 típusokkal, amelyeket külön kell megrendelni, és amelyekkel különféle motorvezérlési konfigurációk valósíthatók meg, beleértve az egysebességes irányváltó motor, a kétsebességes irányváltó motor, valamint a háromfázisú kapcsolású vezérléseket is.
Schneider Electric Harmony XAC - XACB08 - Üres függőkapcsoló ház 8 lyukú műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függőkapcsoló ház
Eszköz rövidneve: XACB
Állapot: Kifutó termék, tervezett kivonás dátuma: 2026. március 31.
Kiegészítő információk
Vezérlőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Üvegszál erősítésű poliészter
Elektromos áramkör típusa: Erősáramú áramkör, Vezérlő áramkör
Burkolat típusa: Üres burkolat
Kivágások száma: 8 kivágás
Vezérlőállomás színe: Sárga
Kábelbevezetés: Gumitömítés lépcsőzetes bemenettel 10...22 mm
Védőkorlát: Nélküle
Függőleges kezelőszerv kivágás középpont: 40 mm
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14
Terméktanúsítványok: CSA type 4
Védőkezelés: TH
Műszaki jellemzők
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: Class II az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Mechanikai élettartam: 1000000 ciklus
Fizikai tulajdonságok
Méretek 8 kivágásos modellnél:
b = 679 mm (26.73 in)
b1 = 490 mm (19.29 in)
c = 98 mm (3.86 in)
d = 40 mm (1.57 in)
