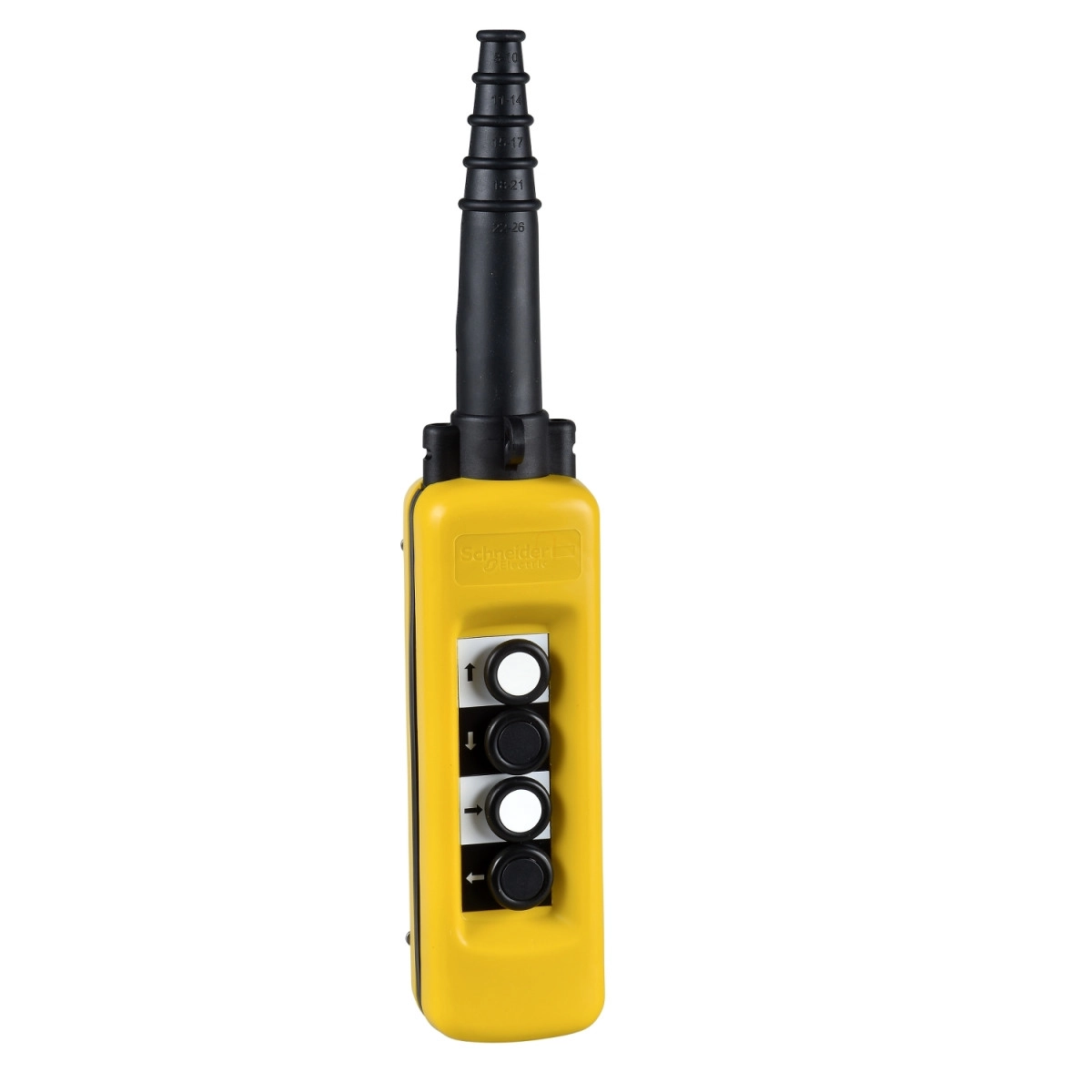

A Schneider Electric Harmony XAC XACA481 függőkapcsoló egy professzionális vezérlőállomás, amelyet kifejezetten egysebességű emelőmotorok vezérlésére terveztek. Ez a sárga színű, polipropilén házas, kompakt kézi vezérlőegység négy nyomógombbal rendelkezik, melyek mindegyike 1 NC (alaphelyzetben zárt) + 1 NO (alaphelyzetben nyitott) érintkezőkonfigurációval bír. A nyomógombok funkcionalitása egyértelműen definiált: emelés, süllyesztés, jobbra és balra mozgatás parancsok kiadására alkalmasak, ami ideálissá teszi daruk és egyéb emelő berendezések irányítására.
A Harmony XAC XACA481 függőkapcsoló kiváló biztonságot nyújt a kettős szigetelésű kialakításnak és a páronként mechanikus reteszelésű nyomógomboknak köszönhetően, ami megakadályozza az ellentétes irányú parancsok egyidejű kiadását. Az IP65-ös védettségi szint teljes por elleni védelmet és erős vízsugár elleni védelmet biztosít, míg az IK08 fokozatú ütésállóság a mechanikai behatásokkal szembeni ellenállást garantálja. A készülék -25°C és +70°C közötti hőmérsékleti tartományban működőképes, így szélsőséges környezeti feltételek mellett is megbízhatóan használható.
A készülék csatlakoztatása csavaros kapcsokkal történik, amelyek 1 x 0,5...1 x 2,5 mm² keresztmetszetű vezetékek fogadására alkalmasak kábelcsatlakozó nélkül, illetve 1 x 0,5...2 x 1,5 mm² keresztmetszetűekre kábelcsatlakozóval. A kábel bevezetése lépcsőzetes kialakítású gumiperselyen keresztül történik, amely 8-26 mm átmérőjű kábelek fogadására képes. A kapcsoló A600 AC-15 és Q600 DC-13 kontaktuskód-besorolásoknak felel meg különböző feszültségszinteken, ami széles körű alkalmazhatóságot biztosít. A hagyományos zárt termikus áramerősség 10 A, a szigetelési feszültség pedig 600 V (3-as szennyezettségi fok mellett).
A Schneider Electric Harmony XAC XACA481 függőkapcsoló kiemelkedő élettartammal rendelkezik, mechanikai tartóssága eléri az 1 millió kapcsolási ciklust. A készülék megfelel a szigorú nemzetközi szabványoknak, köztük az IEC 60204-32, CSA C22.2 No 14, IEC 60947-5-1 és UL 508 előírásainak, valamint rendelkezik GOST és CCC tanúsítványokkal is. A lökőfeszültség-állóság 6 kV (IEC 60947-1 szerint), a maximális ellenállás a kapcsok között pedig 25 MOhm. A berendezés 10 A-es biztosítékkal védendő gG típusú patron biztosítékkal. Teljesítmény szempontjából DC-13 üzemmódban különböző teljesítményszintek érhetők el különböző feszültségeken: 24 V-nál 65 W, 48 V-nál 48 W, 120 V-nál pedig 40 W (1 millió működési ciklusra számítva, <60 ciklus/perc üzemi sebesség mellett, 0,5-ös terhelési tényező esetén).
Schneider Electric Harmony XAC XACA481 függőkapcsoló műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XAC
Termék típus: Függőkapcsoló
Készülék rövid neve: XACA
Vezérlőállomás típusa: Kettős szigetelésű
Ház anyaga: Polipropilén
Elektromos áramköri típus: Vezérlő áramkör
Ház típusa: Használatra kész komplett egység
Vezérlőállomás alkalmazása: Egysebességű emelőmotor vezérlése
Vezérlő elemek specifikációi
Vezérlőállomás összetétele: 4 nyomógomb
Vezérlőgomb típusa:
- Első nyomógomb 1 NC + 1 NO emelés, lassú
- Második nyomógomb 1 NC + 1 NO süllyesztés, lassú
- Negyedik nyomógomb 1 NC + 1 NO balra, lassú
- Harmadik nyomógomb 1 NC + 1 NO jobbra, lassú
Termék kompatibilitás: ZB2BE102 + ZB2BE101 minden irányhoz
Mechanikus reteszelés: Párok közötti mechanikus reteszeléssel
Vezérlőállomás színe: Sárga
Elektromos jellemzők
Csatlakozások - terminálok:
- Csavaros kapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
- Csavaros kapcsok, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Kábelbemenet: Gumipersely lépcsőzetes bemenettel 8…26 mm
Kontaktus kód jelölés:
- A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függelék szerint
- A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függelék szerint
- Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függelék szerint
- Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függelék szerint
Konvencionális zárt termikus áramerősség: 10 A
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok)
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Érintkező működése: Lassú bontás
Maximális ellenállás a csatlakozók között: 25 MOhm
Működtetőerő: 13 N nyomógomb
Rövidzárlat-védelem: 10 A-es biztosítékvédelem gG típusú patronnal
Teljesítmény adatok
Névleges működési teljesítmény W-ban:
- 40 W DC-13 1000000 ciklus esetén, működési sebesség <60 ciklus/perc 120 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függelék szerint
- 48 W DC-13 1000000 ciklus esetén, működési sebesség <60 ciklus/perc 48 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függelék szerint
- 65 W DC-13 1000000 ciklus esetén, működési sebesség <60 ciklus/perc 24 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függelék szerint
Megfelelőség és szabványok
Szabványok:
- IEC 60204-32
- CSA C22.2 No 14
- IEC 60947-5-1
- UL 508
Terméktanúsítványok:
- GOST
- CCC
Védőkezelés: TH
Környezeti jellemzők
Környezeti levegőhőmérséklet működés közben: -25…70 °C
Környezeti levegőhőmérséklet tároláskor: -40…70 °C
Rezgésállóság: 15 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Mechanikai tartósság: 1000000 ciklus
Terminálok és azonosítók
Terminálok leírása ISO n°1: (13-14)NO, (11-12)NC
Terminál azonosító: (11-12)NC, (13-14)NO
