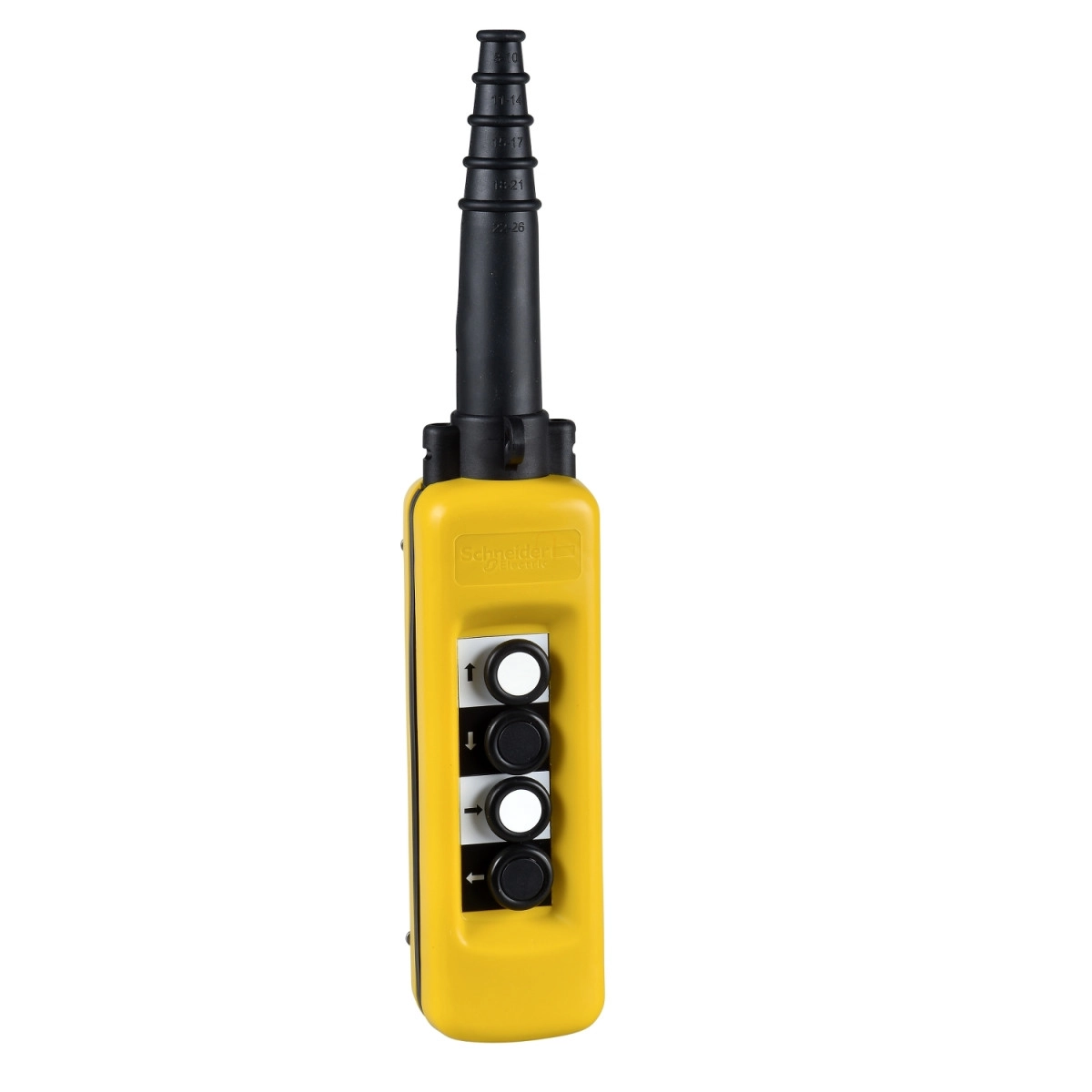

A Schneider Electric Harmony XAC sorozatba tartozó XACA471 függőkapcsoló egy rendkívül robusztus, ipari környezetben használható irányítóegység, amely kifejezetten daruk és emelőgépek vezérlésére lett kifejlesztve. Ez a sárga színű, polipropilén házas függőkapcsoló 4 db nyomógombbal rendelkezik, amelyek páronként mechanikusan reteszeltek, így megelőzve a véletlen, ellentétes irányú mozgatási parancsok kiadását.
A XACA471 modell négy darab egyirányú (1NO) nyomógombbal van felszerelve, amelyek a következő funkciókat látják el: emelés (lassú), süllyesztés (lassú), balra mozgatás (lassú) és jobbra mozgatás (lassú). Minden nyomógomb lassan bontó érintkezővel van ellátva, és működtetéséhez 10 N erő szükséges. Ez a típus elsősorban egyirányú sebességű emelőmotorok vezérlésére alkalmas, ahol a négy alapvető mozgásirányt kell biztosítani. A készülék kompatibilis a ZB2BE101 kontaktuselemekkel minden irányhoz, amelyeket külön kell megrendelni.
A kettős szigetelésű vezérlőállomás teljes mértékben használatra kész állapotban kerül forgalomba. A készülékház IP65-ös védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami teljeskörű por elleni védelmet és vízsugár elleni védelmet biztosít. Mechanikai ütésállósága IK08 besorolású az IEC 62262 szerint. A termék rendkívüli tartósságát jelzi az 1 000 000 ciklus mechanikai élettartam, ami intenzív ipari használat mellett is hosszú élettartamot garantál.
Elektromos jellemzőit tekintve a XACA471 hagyományos zárt termikus árama 10 A, névleges szigetelési feszültsége 600 V (3-as szennyezettségi fokozat mellett), névleges lökőfeszültség-állósága pedig 6 kV az IEC 60947-1 szerint. Az érintkezők között a maximális ellenállás 25 MΩ. A készülék A600 AC-15 kategóriájú az IEC 60947-5-1 szabvány A függeléke szerint, 240 V-nál 3 A, illetve 600 V-nál 1,2 A névleges terhelhetőséggel. Egyenáramú terhelésnél Q600 DC-13 kategóriába tartozik, 250 V-nál 0,27 A, illetve 600 V-nál 0,1 A névleges árammal. Rövidzárlat ellen 10 A-es gG típusú olvadóbiztosítóval kell védeni.
A termék kábelbevezetése gumigyűrűs, lépcsőzetes kialakítású, 8-26 mm átmérőjű kábelekhez alkalmas. A csatlakozás csavaros kapcsokkal történik, amelyek 1 x 0,5...1 x 2,5 mm² vezetéket fogadnak kábelvég nélkül, vagy 1 x 0,5...2 x 1,5 mm² vezetéket kábelvéggel. A XACA471 modell széles működési hőmérséklet-tartományban (-25...+70 °C) használható, és kiváló rezgésállósággal (15 gn, f= 10...500 Hz az IEC 60068-2-6 szerint) valamint ütésállósággal (100 gn az IEC 60068-2-27 szerint) rendelkezik, ami szélsőséges körülmények között is megbízható működést tesz lehetővé.
Schneider Electric Harmony XAC - XACA471 -függőkapcsoló 4 nyomógomb, páronként mechanikus retesz, NO érintkező műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függőkapcsoló
Rövid terméknév: XACA
Termék színe: Sárga
Alkalmazás: Egyirányú sebességű emelőmotor vezérlése
Műszaki specifikációk
Vezérlőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Polipropilén
Elektromos áramkör típusa: Vezérlőáramkör
Burkolat típusa: Komplett, használatra kész
Vezérlőállomás felépítése: 4 nyomógomb
Nyomógomb funkciók:
- Első nyomógomb: 1 NO emelés, lassú
- Második nyomógomb: 1 NO süllyesztés, lassú
- Harmadik nyomógomb: 1 NO jobbra, lassú
- Negyedik nyomógomb: 1 NO balra, lassú
Termék kompatibilitás: ZB2BE101 minden irányhoz
Mechanikus reteszelés: Párok közötti mechanikus reteszeléssel
Elektromos jellemzők
Érintkező kód: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függelék szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Hagyományos zárt termikus áram [Ithe]: 10 A
Érintkező működése: Lassan bontó
Kapcsok közötti maximális ellenállás: 25 MOhm
Működtetési erő: 10 N nyomógomb
Rövidzárlat-védelem: 10 A olvadóbiztosító védelem gG típusú patronnal
Mechanikai jellemzők
Kábelbevezetés: Gumigyűrű lépcsőzetes bevezetéssel 8…26 mm
Csatlakozások - kapcsok:
- Csavaros kapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
- Csavaros kapcsok, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Kapocsmegnevezés ISO n°1: (13-14)NO
Kapocs azonosító: (13-14)NO, (11-12)NC
Szabványok és tanúsítványok
Szabványok:
- CSA C22.2 No 14
- IEC 60204-32
- UL 508
- IEC 60947-5-1
Terméktanúsítványok:
- CCC
- GOST
Védőkezelés: TH
Környezeti jellemzők
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK ütésállósági fokozat: IK08 az IEC 62262 szerint
Túlfeszültség-kategória: II. osztály az IEC 61140 szerint
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Mechanikai élettartam: 1000000 ciklus
