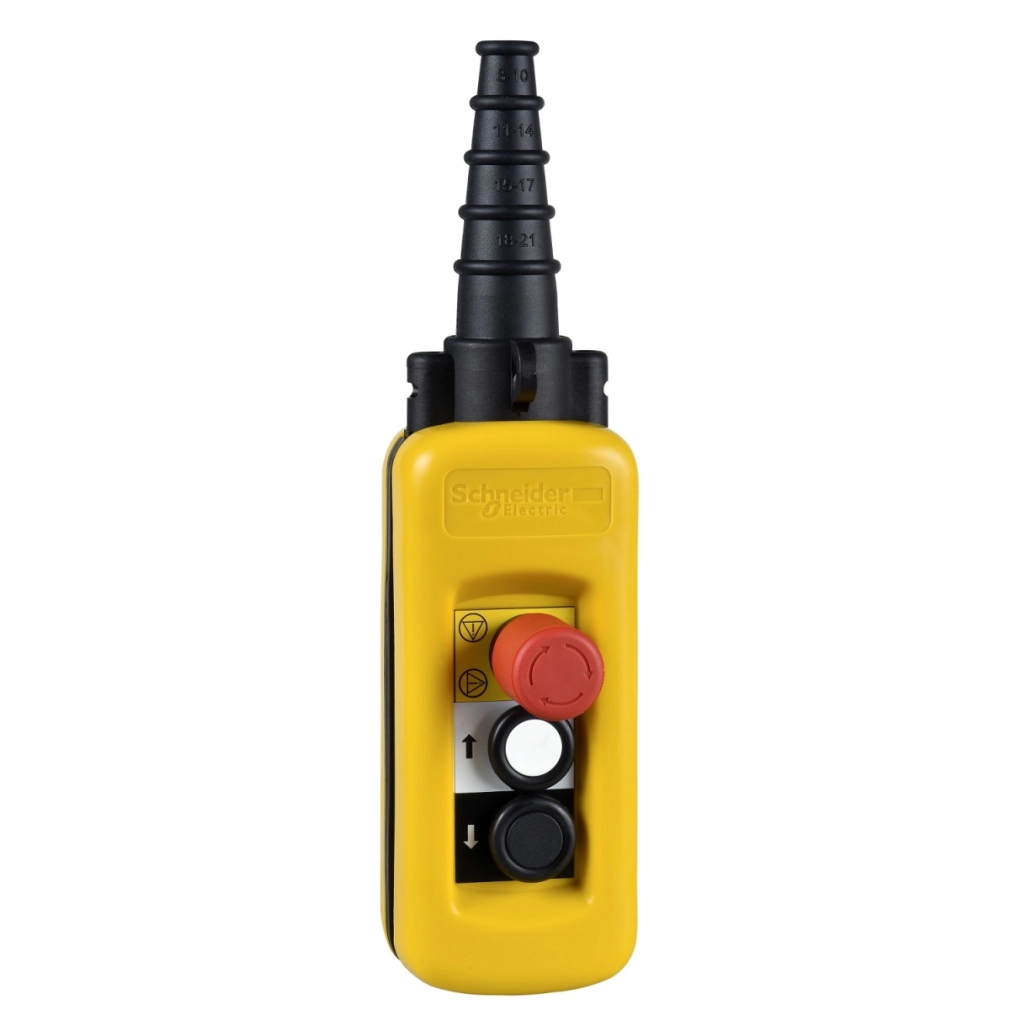

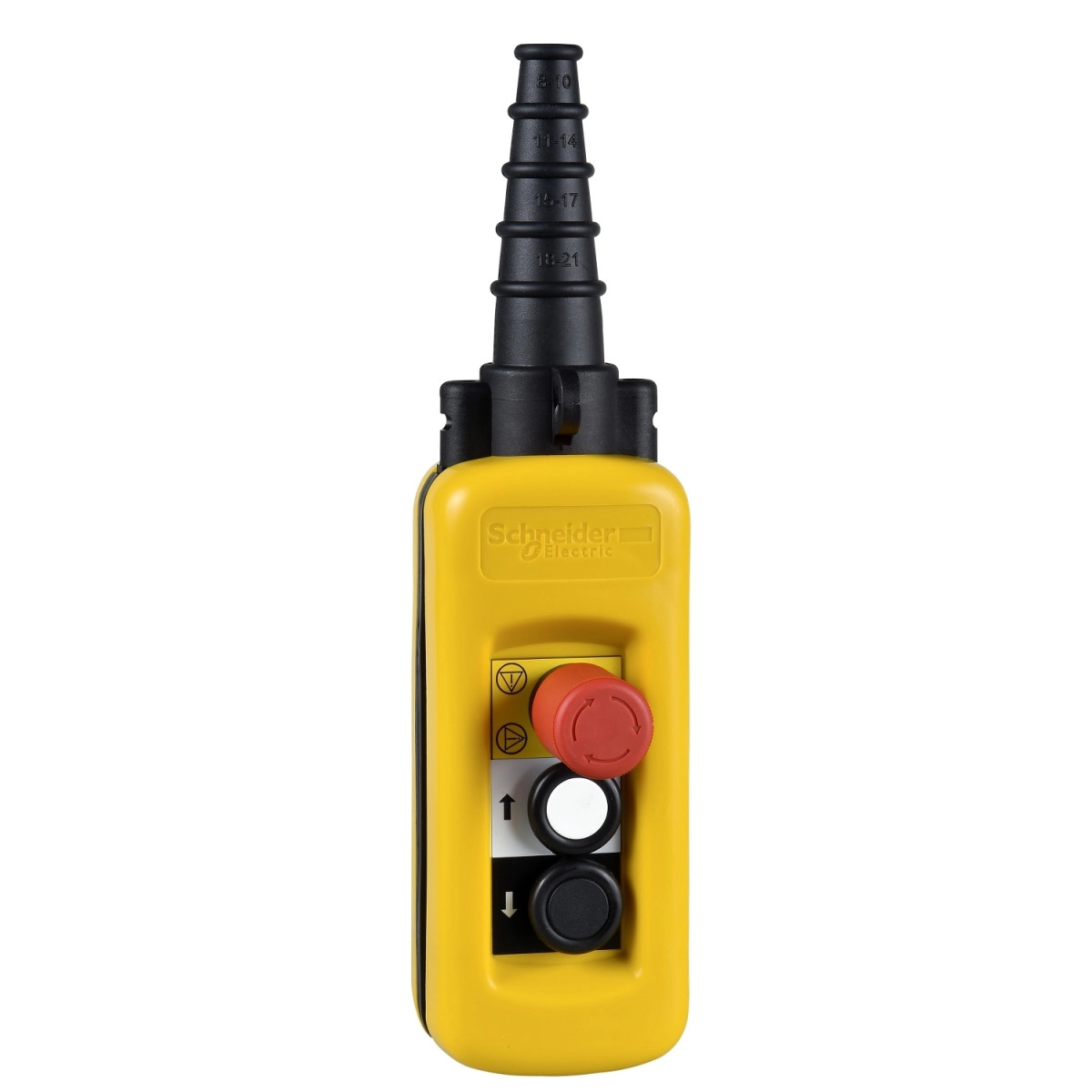

A Schneider Electric Harmony XAC sorozatú XACA28141 függőkapcsoló egy professzionális vezérlőeszköz, amely kifejezetten egysebességű emelőmotorok irányítására lett kifejlesztve. A készülék sárga színű, polipropilén házának köszönhetően tartós és ellenáll a zord ipari környezeti hatásoknak, miközben IP65-ös védettségi szintje megbízható védelmet biztosít por és vízsugarak ellen.
A függőkapcsoló két nyomógombbal és egy vészleállító gombbal rendelkezik, amely kombinált működést tesz lehetővé. Az első nyomógomb 1 NC + 1 NO konfigurációval a lassú emelésért, míg a második nyomógomb szintén 1 NC + 1 NO konfigurációval a lassú süllyesztésért felelős. A 30 mm átmérőjű vészleállító gomb 3 NC trigger működéssel biztosítja a gyors és biztonságos leállítást vészhelyzet esetén. A nyomógombok mechanikus reteszelővel vannak ellátva, ami megakadályozza az ellentétes irányú parancsok egyidejű kiadását, ezzel is növelve a biztonságot és a funkcionalitást.
A XACA28141 kettős szigetelésű, ami fokozott védelmet nyújt a felhasználóknak. A csatlakozások csavaros kapcsokkal történnek, amelyek 1 x 0,5...1 x 2,5 mm² méretű vezetékek fogadására alkalmasak kábelvég nélkül, vagy 1 x 0,5...2 x 1,5 mm² méretűekre kábelvéggel. A gumírozott kábelbemenet lépcsőzetes kialakítással 8-26 mm átmérőjű kábeleket fogad be. A készülék számos nemzetközi szabványnak felel meg, beleértve az UL 508, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-5, IEC 60204-32 és EN/ISO 13850: 2006 előírásokat, továbbá CCC és GOST tanúsítással is rendelkezik.
Műszaki paramétereiben kiemelkedő, -25°C és +70°C közötti működési hőmérséklet-tartománnyal rendelkezik, míg tárolási hőmérsékleti tartománya -40°C és +70°C között van. Rezgésállósága 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig lenyűgöző 100 gn az IEC 60068-2-27 szerint. A kapcsoló érintkezőinek mechanikai élettartama 1.000.000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. Az IK08 ütésállóság további védelmet biztosít a fizikai behatásokkal szemben. Konvencionális zárt termikus árama 10 A, névleges szigetelési feszültsége a vészleállító érintkezőnél 400 V (3-as szennyezettségi fok esetén), egyébként 600 V. Impulzus túlfeszültség-állósága 6 kV, a kontaktusok működése lassú bontású. A maximális ellenállás az érintkezők között 25 MOhm, a nyomógombok működtetéséhez 13 N, a vészleállító esetében 14 N erő szükséges.
Schneider Electric Harmony XAC - XACA28141 -Függőkapcsoló üres 2 nyomogombos műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függőkapcsoló
Rövidített készüléknév: XACA
Vezérlőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Polipropilén
Elektromos áramkör típusa: Vezérlőáramkör
Burkolat típusa: Használatra kész, komplett
Vezérlőállomás alkalmazása: Egysebességű emelőmotor vezérlése
Vezérlőállomás összetétele: 2 nyomógomb + 1 vészleállító
Műszaki jellemzők
Nyomógomb típusok:
- Első nyomógomb: 1 NC + 1 NO emelés, lassú
- Második nyomógomb: 1 NC + 1 NO süllyesztés, lassú
- Vészleállító nyomógomb: Ø 30 mm 3 NC trigger működés
Termékkombináció: ZB2BE102 + ZB2BE101 mindegyik irányhoz, XENT1192 a vészleállítóhoz
Mechanikai reteszelés: Mechanikus reteszelővel
Vezérlőállomás színe: Sárga
Csatlakozás - csatlakozók: Csavaros kapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Megfelelőség és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-5, IEC 60204-32, EN/ISO 13850: 2006
Terméktanúsítványok: CCC, GOST
Környezeti jellemzők
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Működési és teljesítmény jellemzők
Mechanikai élettartam: 1000000 ciklus
Kábelbemenet: Gumírozott hüvely lépcsőzetes bemenettel 8...26 mm
Érintkező kód jelölése:
- A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függeléke szerint
- A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függeléke szerint
- Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függeléke szerint
- Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függeléke szerint
[Ithe] konvencionális zárt termikus áram: 10 A
[Ui] névleges szigetelési feszültség: Vészleállító érintkező: 400 V (3-as szennyezettségi fok) az IEC 60947-1 szerint, 600 V (3-as szennyezettségi fok)
[Uimp] névleges impulzus-állófeszültség: 6 kV az IEC 60947-1 szerint
Érintkező működése: Lassú bontású
Maximális ellenállás a csatlakozók között: 25 MOhm
Működtetőerő: 13 N nyomógomb, 14 N vészleállító
Rövidzárlat-védelem: 10 A biztosíték védelem gG típusú biztosító patronnal
