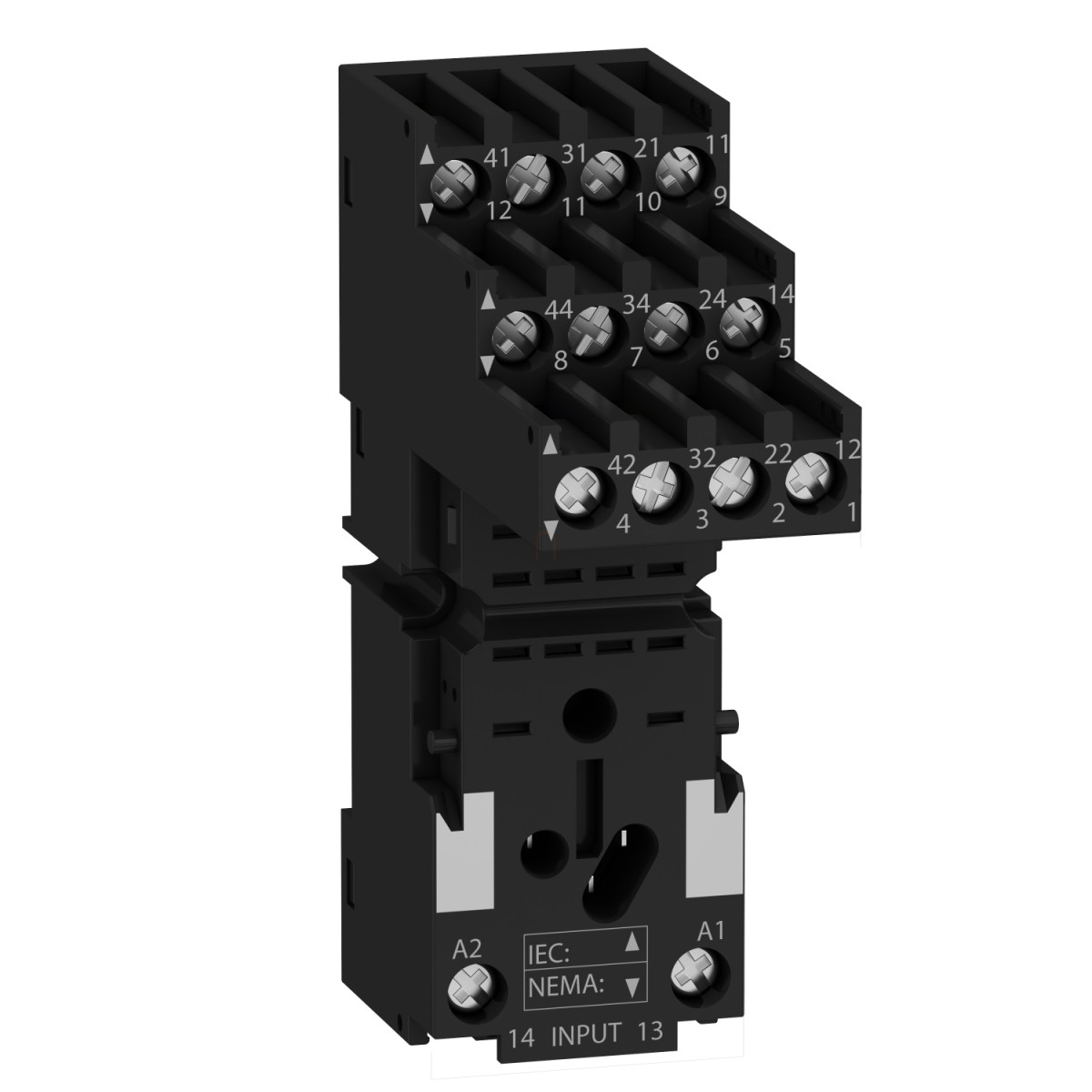

A Schneider Electric RXZE2S114M típusú foglalata a Harmony Timer Relays termékcsalád kiváló minőségű komponense, amely kifejezetten az RXM2 és RXM4 relékhez lett kifejlesztve. Ez a precíziós ipari eszköz a modern automatizálási rendszerek nélkülözhetetlen eleme, amely könnyű és megbízható csatlakoztatást biztosít a váltóérintkezős relék számára.
A RXZE2S114M foglalat kiemelkedik sokoldalú kompatibilitásával, hiszen egyaránt használható a 2 vagy 4 váltóérintkezős RXM relékhez, a 2 vagy 4 váltóérintkezős REXL relékhez, valamint a 4 váltóérintkezős 782H relékhez is. Ez a széleskörű kompatibilitás lehetővé teszi, hogy egyetlen foglalatmegoldással számos különböző reléhez biztosíts csatlakozást, ami jelentősen egyszerűsíti a raktárkészlet kezelését és a telepítési folyamatokat. A termék 4 C/O érintkezővel rendelkezik, és a névleges terhelhetősége 10 A, ami megfelelő kapacitást biztosít a legtöbb ipari alkalmazáshoz.
A foglalat csavarszorítós csatlakozókkal van felszerelve, amelyek rendkívüli rugalmasságot biztosítanak a kábelezés szempontjából. A csatlakozók képesek befogadni 1 x 0,34...1 x 2,5 mm² (AWG 22...AWG 14) méretű hajlékony, érvéghüvelyes vezetékeket, 2 x 0,34...2 x 1 mm² (AWG 22...AWG 17) méretű hajlékony, érvéghüvelyes vezetékeket, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) méretű tömör, érvéghüvely nélküli vezetékeket, valamint 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) méretű tömör, érvéghüvely nélküli vezetékeket is. A vezetékek csupaszítási hossza 8 mm, a csavarok meghúzási nyomatéka pedig kevesebb mint 1 N·m az M3-as csavarok esetében. Lapos formájú érintkezőcsapokkal rendelkezik, és a kapocselrendezés szeparált kialakítású, ami megkönnyíti a bekötést és a későbbi karbantartást is.
A RXZE2S114M foglalat rögzítése kétféle módon is történhet: csavarokkal panelre szerelhető, vagy 35 mm-es szimmetrikus DIN-sínre pattintható. Ez a rugalmasság különösen előnyös különböző telepítési környezetekben. A termék IP20-as védelemmel rendelkezik az IEC 60529 szabvány szerint, így megfelelő védelmet nyújt a szilárd tárgyak behatolása ellen, miközben a szellőzés és a hűtés is biztosított. A foglalat névleges lökőfeszültség-állósága 4 kV, a túlfeszültség-kategóriája III-as, a szennyezettségi foka pedig 3-as, ami alkalmassá teszi ipari környezetben való használatra is.
A termék további műszaki jellemzői közé tartozik a 2500 V-os szigetelési szilárdság és az IEC 61984 szabványnak való megfelelés. A foglalat szélessége 27 mm, ami kompakt méretével helytakarékos megoldást jelent a kapcsolószekrényen belül. Üzemi hőmérsékleti tartománya -40...+55 °C, tárolási hőmérsékleti tartománya pedig -40...+85 °C között van, ami szélsőséges környezeti feltételek mellett is megbízható működést garantál. A Schneider Electric RXZE2S114M foglalat rendelkezik a szükséges tanúsítványokkal (CSA, Lloyd's, UL) és CE jelöléssel, ami biztosítja a nemzetközi szabványoknak való megfelelést. Az eszköz tökéletes választás olyan ipari környezetben, ahol kritikus fontosságú a megbízható elektromechanikus relékapcsolat biztosítása és a hosszú távú, problémamentes működés.
Schneider Electric Harmony Timer Relays - RXZE2S114M műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Timer Relays
Termék kompatibilitás: Plug-in relé RXM 2 C/O érintkezővel, Plug-in relé RXM 4 C/O érintkezővel, Plug-in relé REXL 2 C/O érintkezővel, Plug-in relé REXL 4 C/O érintkezővel, Plug-in relé 782H 4 C/O érintkezővel
Eszköz rövid neve: RXZ
Konvencionális szabad levegőn mért termikus áram: 10 A
Termék vagy alkatrész típusa: Foglalat
Érintkezők típusa és összetétele: 4 C/O
Kiegészítő információk
Névleges üzemi feszültség: < 250 V az IEC szerint, < 300 V az UL szerint
Csatlakozók - sorkapcsok: Csavarszorítós csatlakozók, 1 x 0,34...1 x 2,5 mm² (AWG 22...AWG 14) hajlékony érvéghüvellyel, Csavarszorítós csatlakozók, 2 x 0,34...2 x 1 mm² (AWG 22...AWG 17) hajlékony érvéghüvellyel, Csavarszorítós csatlakozók, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör érvéghüvely nélkül, Csavarszorítós csatlakozók, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör érvéghüvely nélkül
Csap alakja: Lapos
Meghúzási nyomaték: < 1 N·m M3 csavar(ok)hoz
Rögzítési mód: Csavarral (panelre), Bepattintható (35 mm-es szimmetrikus DIN sínre)
Vezeték csupaszítási hossza: 8 mm
Kapocs elrendezés: Szeparált
Névleges lökőfeszültség-állóság: 4 kV
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Szélesség: 27 mm
Környezet
IP védettségi fokozat: IP20 az IEC 60529 szerint
Dielektrikus szilárdság: 2500 V
Szabványok: IEC 61984
Terméktanúsítványok: CSA, Lloyd's, UL
Jelölés: CE
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi környezeti hőmérséklet: -40...55 °C
