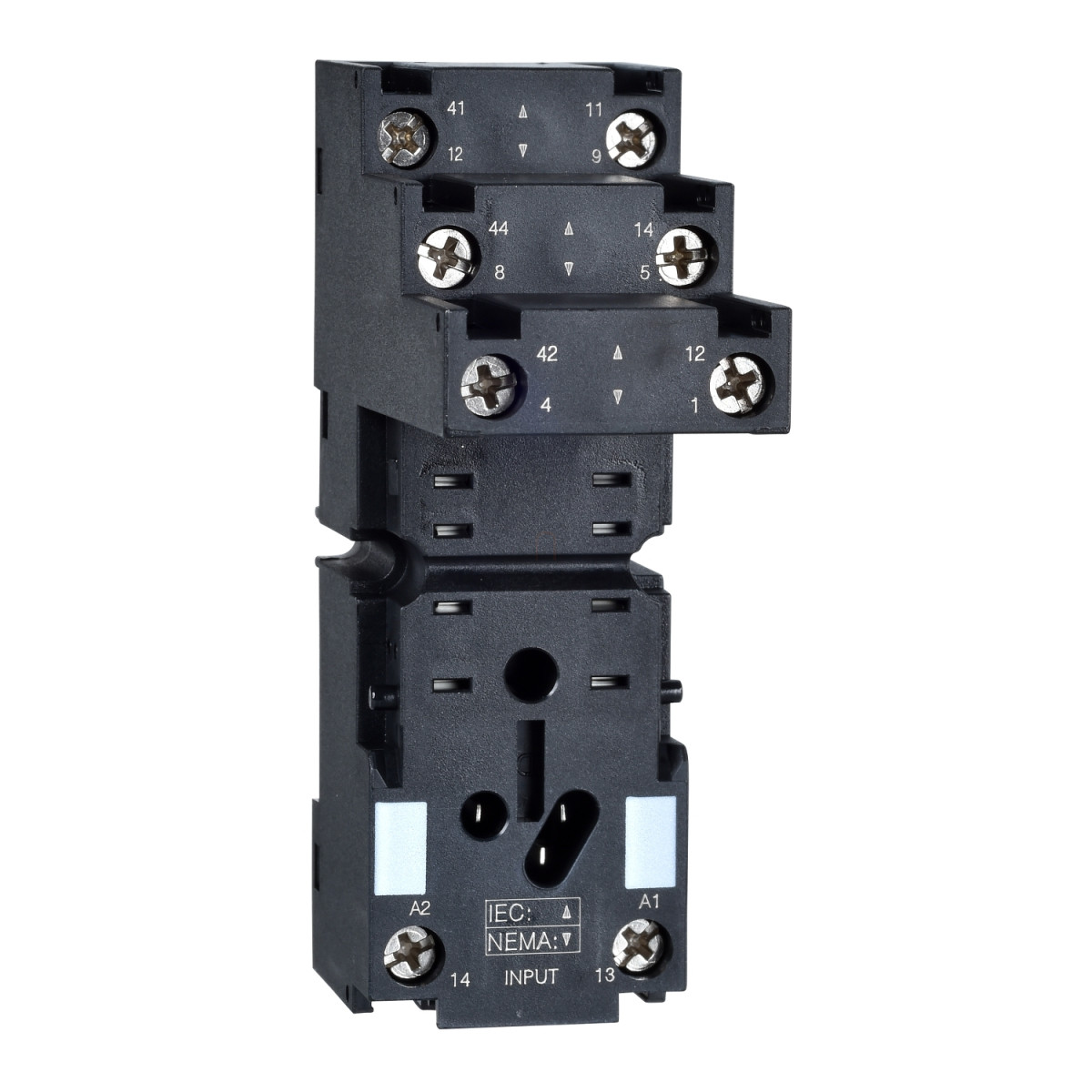

A Schneider Electric RXZE2S108M foglalat a Harmony Electromechanical Relays és Harmony Timer Relays termékcsaládba tartozó, speciálisan RXM2 relék számára tervezett csatlakozási megoldás. Ez a szeparált érintkezős kialakítású foglalat kifejezetten az RXM típusú 2 C/O érintkezővel rendelkező dugaszolható relékhez, valamint az REXL 2 C/O érintkezős dugaszolható relékhez lett kialakítva, biztosítva a megbízható és biztonságos villamos kapcsolatot az ipari automatizálási rendszerekben.
A RXZE2S108M foglalat egyik kiemelkedő tulajdonsága a nagy, 12 A-es konvencionális szabad levegőn mért hőáram érték (Ith), ami kiváló választássá teszi intenzív használatú alkalmazásokhoz. A termék csavaros csatlakozókkal rendelkezik, amelyek rendkívül rugalmas vezetékcsatlakoztatást tesznek lehetővé: használható 1 x 0.34...1 x 2.5 mm² (AWG 22...AWG 14) méretű flexibilis vezetékkel kábelvéggel, 2 x 0.34...2 x 1 mm² (AWG 22...AWG 17) flexibilis vezetékkel kábelvéggel, 1 x 0.5...1 x 2.5 mm² (AWG 20...AWG 14) tömör vezetékkel kábelvég nélkül, valamint 2 x 0.25...2 x 1.5 mm² (AWG 20...AWG 16) tömör vezetékkel kábelvég nélkül. Ez a széles választék biztosítja, hogy a foglalat szinte minden automatizálási rendszerbe könnyedén integrálható legyen.
A termék univerzális rögzítési lehetőségekkel rendelkezik: csavarral panelre szerelhető, vagy 35 mm-es szimmetrikus DIN sínre pattintható, így rugalmasan alkalmazkodik a különböző beépítési környezetekhez. A tervezéskor a biztonság is kiemelt szerepet kapott, amit a 4 kV-os névleges lökőfeszültség-állóság (Uimp), valamint az IP20-as védettségi fokozat is bizonyít. A foglalat megfelel az IEC 61984 szabványnak, és rendelkezik CSA, Lloyd's, UL tanúsítványokkal, valamint CE jelöléssel, ami garantálja a nemzetközi előírásoknak való megfelelést. A RXZE2S108M széles hőmérsékleti tartományban, -40°C és +55°C között használható, ami lehetővé teszi a szélsőséges környezeti feltételek melletti alkalmazást is.
Schneider Electric Harmony Timer Relays - RXZE2S108M - foglalat, RXM2 relékhez, szeparált elrendezésű, csatlakozós műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Electromechanical Relays és Harmony Timer Relays
Termék kompatibilitás: Dugaszolható relé RXM 2 C/O érintkezővel, Dugaszolható relé REXL 2 C/O érintkezővel
Eszköz rövid neve: RXZ
Konvencionális szabad levegőn mért hőáram: 12 A
Termék vagy komponens típusa: Foglalat
Érintkezők típusa és összetétele: 2 C/O
Kiegészítő jellemzők
Névleges üzemi feszültség: < 250 V IEC szerint, < 300 V UL szerint
Csatlakozások - csatlakozók: Csavaros csatlakozók, különböző vezeték keresztmetszetekhez (1 x 0.34...1 x 2.5 mm², 2 x 0.34...2 x 1 mm² flexibilis vezetékkel kábelvéggel, 1 x 0.5...1 x 2.5 mm², 2 x 0.25...2 x 1.5 mm² tömör vezetékkel kábelvég nélkül)
Tüske alakja: Lapos
Meghúzási nyomaték: < 1 N.m M3 csavar(ok)hoz
Rögzítési mód: Csavarral (panelre), Pattintással (35 mm-es szimmetrikus DIN sínre)
Huzalcsupaszítási hossz: 8 mm
Érintkező csatlakozó elrendezése: Szeparált
Névleges lökőfeszültség-állóság: 4 kV
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Szélesség: 27 mm
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Dielektromos szilárdság: 2500 V
Szabványok: IEC 61984
Terméktanúsítványok: CSA, Lloyd's, UL
Jelölés: CE
Környezeti levegő hőmérséklet tároláskor: -40...85 °C
Környezeti levegő hőmérséklet üzemelés közben: -40...55 °C
