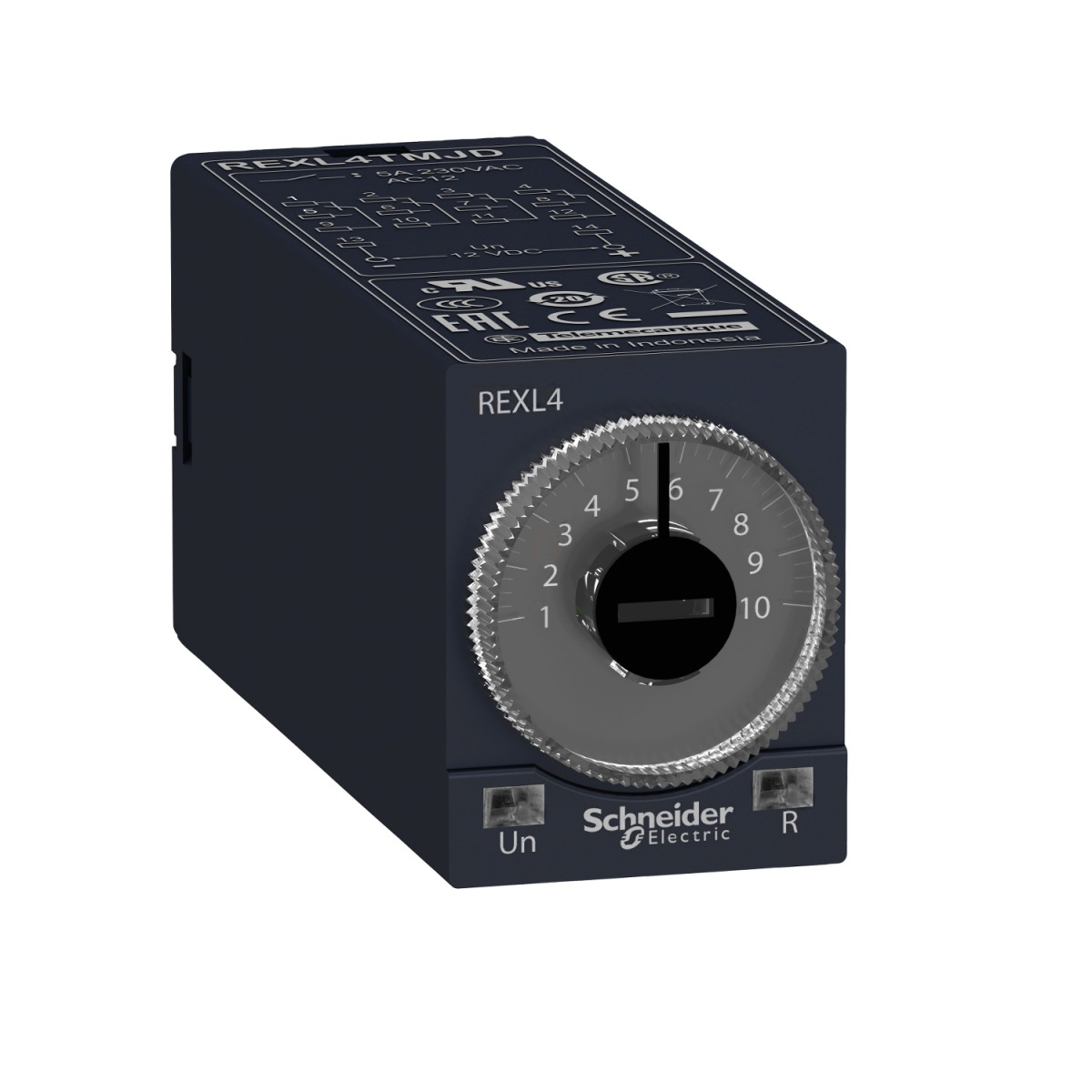

A Schneider Electric Harmony Timer Relays termékcsaládba tartozó REXL4TMF7 típusú bekapcsolás késleltető időrelé (power on-delay) egy rendkívül sokoldalú időzítő komponens, amely széles időtartományban képes vezérelni különböző ipari folyamatokat. Ez a miniatűr időrelé kivitelével és funkcionalitásával ideális megoldás minden olyan alkalmazáshoz, ahol pontos időzítésre van szükség, legyen szó gépek, vezérlőrendszerek, vagy automatizálási feladatok időzített működtetéséről.
A REXL4TMF7 időrelé számos kiemelkedő tulajdonsággal rendelkezik, amelyek megkülönböztetik a piacon található hasonló termékektől. A relé 4 váltóérintkezővel (4 C/O) rendelkezik, egyenként 5A terhelhetőséggel 250V AC feszültségen, ami lehetővé teszi több áramkör egyidejű vezérlését. Az időzítés széles tartományban állítható, 0,1 másodperctől egészen 100 óráig, így szinte bármilyen alkalmazási igényt kielégít. A beállítható időtartományok: 0,1-1 másodperc, 1-10 másodperc, 6-60 másodperc, 1-10 perc, 6-60 perc, 1-10 óra és 10-100 óra. Az időzítés pontosságáért a +/- 0,5% ismételhetőségi pontosság és a teljes skálára vonatkoztatott 10% beállítási pontosság (25°C-on) felel, ami az IEC 61812-1 szabványnak megfelelően biztosítja a megbízható működést.
A REXL4TMF7 időrelé működése egyszerű és jól átlátható: a tápfeszültség rákapcsolásakor kezdődik az időzítés (power on-delay funkció), és a beállított késleltetési idő letelte után a relé kimeneti érintkezői zárnak. A készülék 120V AC 50/60 Hz tápfeszültséggel működik, a feszültségtűrése 0,85...1,15 Us, ami stabil működést biztosít még hálózati feszültségingadozások esetén is. A relé állapotát két LED jelzi: a sárga a tápfeszültség meglétét, a piros pedig a kimenet működését mutatja. A kompakt kialakításnak köszönhetően mindössze 21 mm széles, így kis helyigényű alkalmazásokba is könnyen beépíthető. A relé dugaszolható kivitelű (plug-in socket), ami megkönnyíti a telepítést és a későbbi cserét is. A lapos csatlakozó pin kialakítás további előnyt jelent a szerelés során.
A készülék megfelel számos nemzetközi szabványnak, többek között az IEC 61000-6-2, IEC 60601-1, IEC 61812-1 előírásoknak, és rendelkezik UL és cUL tanúsítvánnyal is. A relé kiváló környezeti paraméterekkel bír: működési hőmérséklet-tartománya -20°C-tól +60°C-ig terjed, tárolási hőmérséklete pedig -40°C-tól +70°C-ig. IP50-es védettséggel rendelkezik az IEC 60529 szabvány szerint, és ellenáll a vibrációnak is (0,35 mm 10-55 Hz frekvenciatartományban). Figyelemre méltó a készülék elektromágneses összeférhetősége is: ellenáll az elektrosztatikus kisüléseknek (6 kV kontakt, 8 kV levegőben), az elektromágneses tereknek (10 V/m), a gyors tranzienseknek (2 kV) és a túlfeszültség impulzusoknak (2 kV). Mindezek a tulajdonságok rendkívül megbízható működést biztosítanak még zavaró környezeti hatások esetén is. Az REXL4TMF7 időrelé kiváló választás automatizálási rendszerekbe, ipari vezérlőpanelekbe, vagy bármely olyan alkalmazásba, ahol precíz időzítésre van szükség.
Schneider Electric Harmony Timer Relays - REXL4TMF7 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Timer Relays
Rögzítési mód: Dugaszolható (aljzatba)
Termék típusa: Miniatűr időrelé
Diszkrét kimenet típusa: Relé
Érintkezők típusa és összetétele: 4 C/O (váltóérintkező)
Komponens neve: REXL
Késleltetés típusa: Bekapcsolás késleltetés (Power on-delay)
Időkésleltetési tartományok:
1...10 perc
10...100 óra
6...60 másodperc
0.1...1 másodperc
1...10 óra
6...60 perc
1...10 másodperc
Szélesség: 21 mm
Kiegészítő jellemzők
Érintkezők anyaga: Kadmium-mentes
Névleges tápfeszültség: 120 V AC 50/60 Hz
Feszültségtartomány: 0.85...1.15 Us
Névleges áram: 5 A AC
Ismétlési pontosság: +/- 0.5 %
Időkésleltetés beállítási pontossága: 10 % teljes skálánál 25 °C-on az IEC 61812-1 szerint
Időkésleltetés típusa: Power on-delay - A- Power on-delay relay
Hőmérséklet-drift: 0.05 %/°C
Maximális újraindítási idő: 250 ms időkésleltetés után, áramtalanításkor; 50 ms időkésleltetés során, áramtalanításkor
Feszültség-drift: +/- 0.2 %/V
Maximális kapcsolási kapacitás: 4 x 5 A
Maximális ideiglenes megengedett áram: 10 A < 10 s ideig
Minimális kapcsolási áram: 100 mA
Villamos élettartam: 100000 ciklus 250 V AC rezisztív terhelésnél
Mechanikai élettartam: 10000000 ciklus
Maximális teljesítményfelvétel: 2.6 VA
Névleges szigetelési feszültség: 250 V az IEC 255 Group C szerint; 250 V a VDE 0010 szerint
Kimeneti túlfeszültség védelem: 2 J
Túlfeszültség-állóság: 2 kV az IEC 61000-4-5 3-as szint szerint
Kúszóáram távolság: 4 kV/3 az IEC 60664-1 szerint
Helyi jelzés: 1 LED (piros) a kimenet működésekor; 1 LED (sárga) a bekapcsolt állapot jelzésére
Rendelkezésre álló funkció: A- Power on-delay relay-4 C/O
Vezérlés típusa: Tesztgomb nélkül
Pin alakja: Lapos
Funkciók száma: 1
Környezeti jellemzők
Mikro-megszakítás immunitás: 5 ms
Dielektromos szilárdság: 2 kV 1 mA/1 perc 50 Hz szerint IEC 60601-1; 2 kV 1 mA/1 perc 50 Hz szerint IEC 61812-1
Szabványok: IEC 61000-6-2, IEC 60601-1, 89/336/EEC, 93/68/EEC, IEC 61812-1, IEC 60601-2, 73/23/EEC, EN 50081-2
Termék tanúsítványok: cUL, UL
Működési környezeti hőmérséklet: -20…60 °C
Tárolási környezeti hőmérséklet: -40…70 °C
IP védettségi fokozat: IP50 az IEC 60529 szerint
Vibrációállóság: 0.35 mm (f= 10…55 Hz) az IEC 60068-2-6 szerint
Relatív páratartalom: 95 % kondenzáció nélkül az IEC 60068-2-6 szerint
Elektrosztatikus kisülés elleni védelem: 6 kV érintkezésnél az IEC 61000-4-2 3-as szint szerint; 8 kV levegőben az IEC 61000-4-2 3-as szint szerint
Elektromágneses mezők elleni védelem: 10 V/m az IEC 61000-4-3 3-as szint szerint
Gyors tranziensek elleni védelem: 2 kV az IEC 61000-4-4 3-as szint szerint
Rádiófrekvenciás mezők elleni immunitás: 10 V (0.15...80 MHz) az IEC 61000-4-6 3-as szint szerint
Feszültségletörés immunitás: >= 95 % / 1 s az IEC 61000-4-11 szerint; 30 % / 10 ms az IEC 61000-4-11 szerint; 60 % / 100 ms az IEC 61000-4-11 szerint
Sugárzott/vezetett zavar: B osztály az EN 55022 szerint (EN 55011 1. csoport)
Műszaki leírás
A funkció: Bekapcsolás késleltetés relé
Leírás: Az időzítési periódus T a bekapcsoláskor kezdődik. Az időzítés után a kimenetek zárnak.
4 időzített C/O érintkező
Jelmagyarázat
R: Relé kimenet
T: Időzítési periódus
