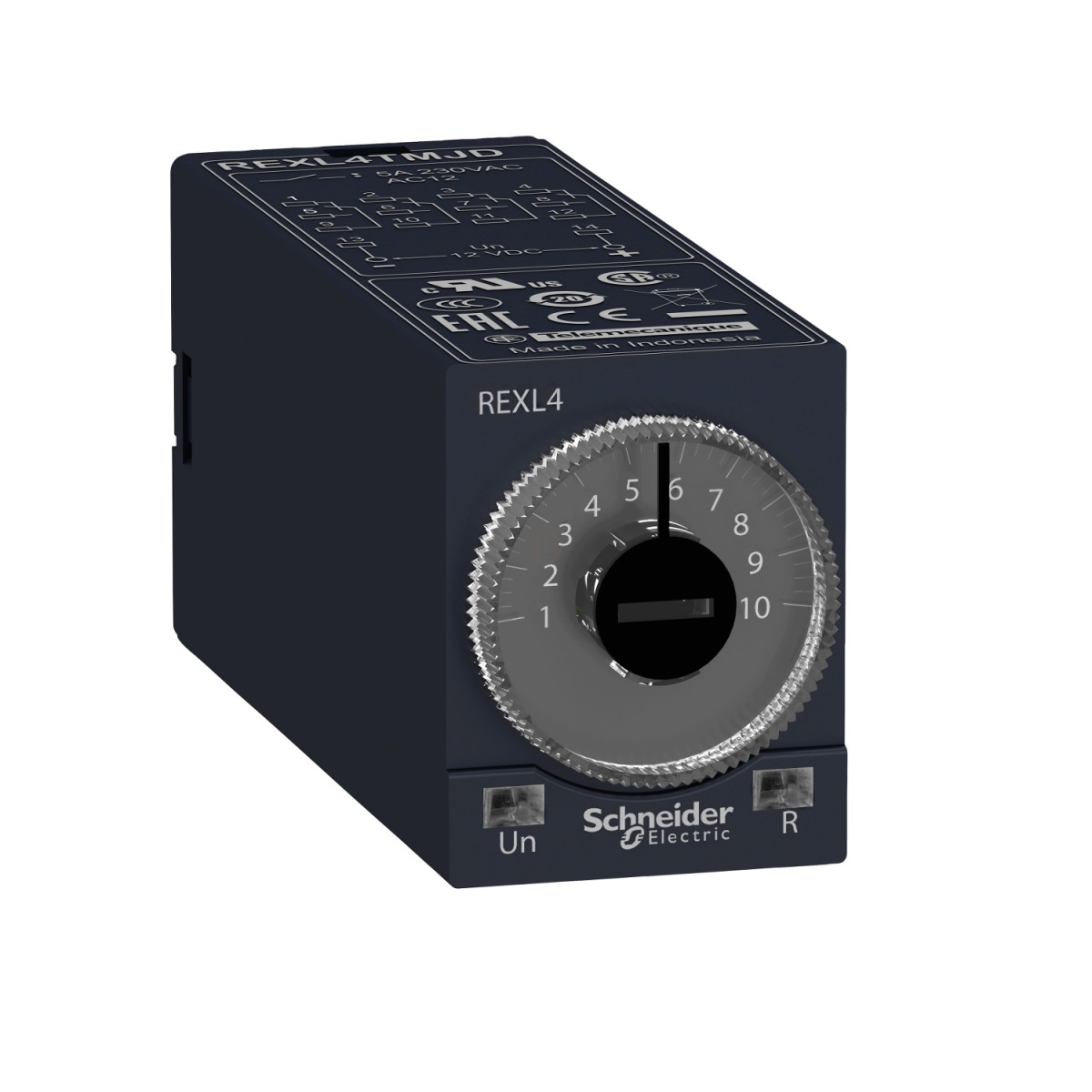

A Schneider Electric REXL4TMB7 egy sokoldalú, bekapcsolás késleltető időrelé a Harmony Timer Relays termékcsaládból, amely széles időzítési tartományokkal és megbízható működéssel ideális ipari vezérlési alkalmazásokhoz. Ez a kompakt, mindössze 21 mm szélességű, dugaszolható (socket) kivitelű időrelé tökéletes választás, ha pontos időzítésre van szükséged automatizálási rendszerekben.
A REXL4TMB7 modell A funkciójú power on-delay (bekapcsolás késleltető) relé, ami azt jelenti, hogy a tápfeszültség rákapcsolásakor kezdődik az időzítés, és annak lejárta után záródnak a kimeneti kontaktusok. Az időzítési tartomány rendkívül rugalmas, 0,1 másodperctől egészen 100 óráig programozható, különböző tartományokban: 0,1-1 másodperc, 1-10 másodperc, 6-60 másodperc, 1-10 perc, 6-60 perc, 1-10 óra és 10-100 óra. Ez az univerzalitás lehetővé teszi, hogy a legkülönfélébb alkalmazási területeken használd ugyanazt a modellt.
A relé 4 váltó (C/O) kontaktussal rendelkezik, amelyek kadmium-mentes anyagból készültek, növelve a biztonságot és környezetbarát jelleget. A kontaktusok névleges árama 5A AC, maximális kapcsolási kapacitása 4 x 5A, rövid ideig (<10 másodperc) pedig akár 10A terhelést is elvisel. A relé 24V AC 50/60 Hz tápfeszültséggel működik, és széles működési feszültségtartománya (a névleges feszültség 0,85...1,15-szorosa) biztosítja a megbízható működést instabil hálózati körülmények között is. Az időzítés pontossága ±10% teljes skálán 25°C-on, ismételhetősége pedig kiváló, mindössze ±0,5% az IEC 61812-1 szabvány szerint. A hőmérsékletfüggés mindössze 0,05%/°C, a feszültségfüggés pedig ±0,2%/V, ami stabil működést garantál változó környezeti feltételek mellett is.
A REXL4TMB7 időrelé kiváló elektromos tartósságot kínál: 100 000 kapcsolási ciklus 250V AC rezisztív terheléssel, illetve 10 millió mechanikai kapcsolási ciklus. A relé működése vizuálisan is nyomon követhető a beépített LED-ek segítségével: egy piros LED jelzi a kimenet működését, egy sárga pedig a bekapcsolt állapotot. A maximális reset idő 250 ms az időzítés után (a tápfeszültség levételekor), illetve 50 ms az időzítés közben.
A termék működési hőmérséklet-tartománya -20...60 °C, tárolási hőmérséklet-tartománya pedig -40...70 °C, így szélsőséges körülmények között is alkalmazható. IP50-es védettséggel rendelkezik az IEC 60529 szabvány szerint. Ellenáll az elektromágneses zavaroknak: 6 kV kontakt és 8 kV levegő elektrosztatikus kisülésnek (IEC 61000-4-2 level 3), 10 V/m elektromágneses mezőnek (IEC 61000-4-3 level 3), 2 kV gyors tranziens zavarnak (IEC 61000-4-4 level 3), valamint 2 kV túlfeszültségnek (IEC 61000-4-5 level 3). Az eszköz megfelel az EN 55022 (EN 55011 1. csoport) B osztályú zavarkibocsátási követelményeinek is.
Schneider Electric Harmony Timer Relays - REXL4TMB7 - dugaszolható bekapcsolás késleltető időrelé, A funkció, 4CO, 5A, 24VAC műszaki adatok
Alapjellemzők
Termékcsalád: Harmony Timer Relays
Rögzítési mód: Dugaszolható (socket)
Termék vagy komponens típus: Miniatűr időzítő relé
Diszkrét kimenet típusa: Relé
Érintkezők típusa és összetétele: 4 C/O
Komponens neve: REXL
Időkésleltetés típusa: Power on-delay
Időkésleltetés tartomány:
- 6...60 s
- 1...10 s
- 1...10 h
- 1...10 min
- 6...60 min
- 10...100 h
- 0.1...1 s
Szélesség: 21 mm
Kiegészítő jellemzők
Érintkezők anyaga: Kadmium-mentes
Névleges tápfeszültség [Us]: 24 V AC 50/60 Hz
Feszültségtartomány: 0.85...1.15 Us
Névleges áram [In]: 5 A AC
Ismételhetőségi pontosság: +/- 0.5 %
Időkésleltetés beállítási pontossága: 10 % teljes skálán 25 °C-on az IEC 61812-1 szerint
Időkésleltetés típusa: Power on-delay - A- Power on-delay relay
Hőmérséklet drift: 0.05 %/°C
Maximális reset idő: 250 ms az időzítés után, a tápfeszültség levételekor
50 ms az időzítés közben, a tápfeszültség levételekor
Feszültség drift: +/- 0.2 %/V
Maximális kapcsolási kapacitás: 4 x 5 A
Maximális ideiglenes megengedett áram: 10 A < 10 s időtartamra
Minimális kapcsolási áram: 100 mA
Elektromos élettartam: 100000 ciklus 250 V AC rezisztív terhelésnél
Mechanikai élettartam: 10000000 ciklus
Maximális teljesítményfelvétel: 1.7 VA
Névleges szigetelési feszültség [Ui]: 250 V az IEC 255 Group C szerint
250 V a VDE 0010 szerint
Kimenet túlfeszültség elleni védelme: 2 J
Lökőfeszültség-állóság: 2 kV az IEC 61000-4-5 level 3 szerint
Kúszóáramút: 4 kV/3 az IEC 60664-1 szerint
Helyi jelzés: 1 LED (piros) a kimenet működéséhez
1 LED (sárga) a bekapcsolt állapothoz
Elérhető funkció: A- Power on-delay relay-4 C/O
Vezérlés típusa: Teszt gomb nélkül
Érintkező formája: Lapos
Funkciók száma: 1
Környezeti jellemzők
Mikrokiesésekkel szembeni immunitás: 5 ms
Dielektromos szilárdság: 2 kV 1 mA/1 perc, 50 Hz esetén az IEC 60601-1 szerint
2 kV 1 mA/1 perc, 50 Hz esetén az IEC 61812-1 szerint
Szabványok: IEC 60601-1, 89/336/EEC, IEC 61812-1, IEC 60601-2, 73/23/EEC, 93/68/EEC, IEC 61000-6-2, EN 50081-2
Terméktanúsítványok: UL, cUL
Környezeti levegő hőmérséklet üzemeléshez: -20…60 °C
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
IP védettségi fokozat: IP50 az IEC 60529 szerint
Rezgésállóság: 0.35 mm (f= 10…55 Hz) az IEC 60068-2-6 szerint
Relatív páratartalom: 95 % kondenzáció nélkül az IEC 60068-2-6 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezési az IEC 61000-4-2 level 3 szerint
8 kV levegőn keresztül az IEC 61000-4-2 level 3 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 level 3 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 level 3 szerint
Rádiófrekvenciás zavarokkal szembeni immunitás: 10 V (0.15...80 MHz) az IEC 61000-4-6 level 3 szerint
Feszültségletörésekkel szembeni immunitás: >= 95 % / 1 s az IEC 61000-4-11 szerint
30 % / 10 ms az IEC 61000-4-11 szerint
60 % / 100 ms az IEC 61000-4-11 szerint
Zavarsugárzás/vezetett zavarok: B osztály az EN 55022 (EN 55011 1. csoport) szerint
