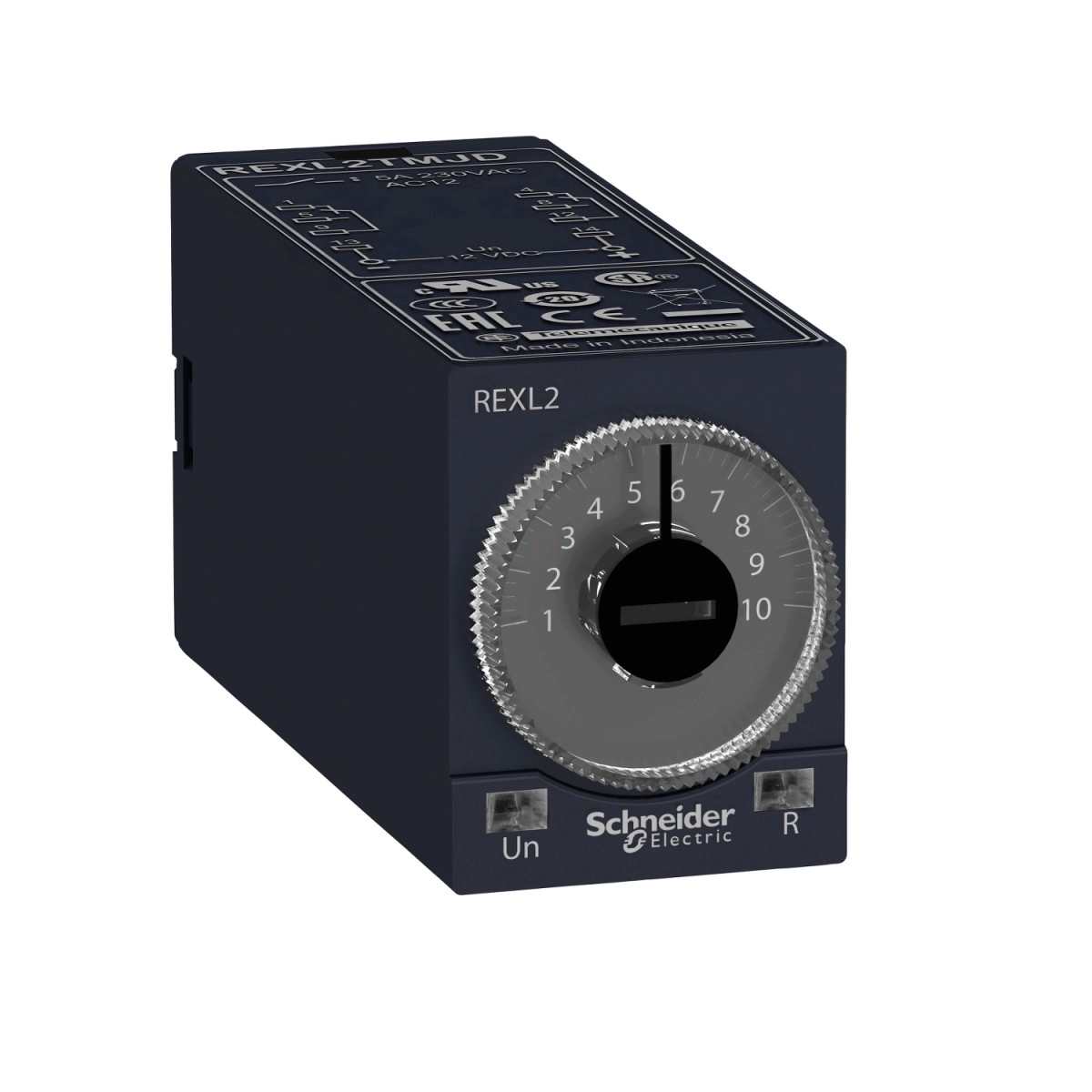

A Schneider Electric REXL2TMP7 egy sokoldalú bekapcsolás késleltető időrelé (power on-delay) a Harmony Timer Relays termékcsaládból, amely kompakt kialakítással és széles időbeállítási tartománnyal biztosítja a precíz időzítési funkciókat ipari környezetben. A plug-in (dugaszolható) rögzítési móddal rendelkező miniatűr időrelé kifejezetten olyan alkalmazásokhoz lett kifejlesztve, ahol megbízható és pontos időzítésre van szükség különböző folyamatvezérlési, automatizálási és vezérlési rendszerekben.
A REXL2TMP7 időrelé 230V AC 50/60 Hz névleges tápfeszültséggel működik, és rendkívül rugalmas időbeállítási tartományt kínál 0,1 másodperctől egészen 100 óráig. A beállítható időtartományok: 0,1...1 s, 1...10 s, 6...60 s, 1...10 perc, 6...60 perc, 1...10 óra és 10...100 óra közötti értékeket fednek le. Az időzítés típusa A-funkció, vagyis a tápfeszültség bekapcsolásával indul az időzítés, és a beállított idő letelte után a kimenetek zárnak. A készülék 2 váltóérintkezővel (2C/O) rendelkezik, a kontaktusok kadmiummentesek, és 5A AC névleges áramot képesek kapcsolni. A maximális kapcsolási képesség 4 x 5 A, míg a minimális kapcsolási áram 100 mA. A készülék rövid ideig (kevesebb mint 10 másodpercig) akár 10A terhelést is elvisel.
A REXL2TMP7 időrelé 21 mm szélességű kompakt kivitelben készül, ami ideálissá teszi szűk helyen történő alkalmazásra is. A működés állapotát a készüléken két LED jelzi: egy piros LED a kimenet működését, míg egy sárga LED a tápellátás meglétét mutatja. Az időrelé pontosságát jellemzi a ±0,5% ismétlési pontosság, valamint a teljes skálán 25°C-on mért ±10% beállítási pontosság az IEC 61812-1 szabványnak megfelelően. A hőmérsékletfüggés 0,05%/°C, a feszültségfüggés pedig ±0,2%/V.
A REXL2TMP7 rendkívül megbízható működésére utal a 100.000 ciklus elektromos élettartam 250V AC rezisztív terhelés mellett, valamint a 10.000.000 ciklus mechanikai élettartam. Az eszköz túlfeszültség elleni védelemmel (2J) és 2 kV túlfeszültség-állósággal rendelkezik az IEC 61000-4-5 3. szintjének megfelelően. IP50 védettségű az IEC 60529 szerint, és -20...60°C környezeti hőmérséklet-tartományban működtethető.
Az eszköz számos szabványnak megfelel, beleértve az IEC 60601-1, IEC 61812-1, IEC 61000-6-2, és egyéb kapcsolódó szabványokat. A termék UL és cUL tanúsítással rendelkezik, ami biztosítja, hogy különböző piacokon is használható. Elektromágneses kompatibilitás szempontjából a készülék rendkívül ellenálló, 6 kV elektrosztatikus kisüléssel, 10 V/m elektromágneses mezőkkel, és 2 kV gyors tranziensekkel szemben is védett, ami biztosítja a megbízható működést még zajos ipari környezetben is. A REXL2TMP7 időrelé a legkülönbözőbb ipari alkalmazásokban használható, ahol pontos és megbízható időzítésre van szükség, például motorindítások késleltetésére, szekvenciális vezérlésekhez, vagy biztonsági időzítési funkciókhoz.
REXL2TMP7 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Timer Relays
Rögzítési mód: Plug-in (dugaszolható)
Terméktípus: Miniatűr időrelé
Kimenet típusa: Relé
Kontaktusok típusa és összetétele: 2 C/O
Komponens neve: REXL
Időzítés típusa: Bekapcsolás késleltető (Power on-delay)
Időzítés tartományok: 0.1...1 s, 1...10 s, 6...60 s, 1...10 perc, 6...60 perc, 1...10 h, 10...100 h
Szélesség: 21 mm
Kiegészítő adatok
Kontaktus anyaga: Kadmiummentes
Névleges tápfeszültség: 230 V AC 50/60 Hz
Feszültségtartomány: 0.85...1.15 Us
Névleges áram: 5 A AC
Ismétlési pontosság: +/- 0.5 %
Időzítés beállítási pontossága: 10 % teljes skálán 25 °C-on (IEC 61812-1 szerint)
Hőmérséklet-drift: 0.05 %/°C
Maximum visszaállítási idő: 250 ms időzítés után, tápelvételkor; 50 ms időzítés alatt, tápelvételkor
Feszültség-drift: +/- 0.2 %/V
Maximális kapcsolási képesség: 4 x 5 A
Maximum ideiglenes megengedett áram: 10 A < 10 s esetén
Minimum kapcsolási áram: 100 mA
Elektromos élettartam: 100000 ciklus 250 V AC rezisztív terhelésnél
Mechanikai élettartam: 10000000 ciklus
Maximum teljesítményfelvétel: 3 VA
Névleges szigetelési feszültség: 250 V (IEC 255 Group C és VDE 0010 szerint)
Túlfeszültség-védelem: 2 J
Túlfeszültség-állóság: 2 kV (IEC 61000-4-5 3. szint szerint)
Kúszóáram-út: 4 kV/3 (IEC 60664-1 szerint)
Helyi jelzés: 1 LED (piros) a kimenet működéséhez, 1 LED (sárga) a tápellátás jelzéséhez
Elérhető funkció: A- Bekapcsolás késleltető relé-2 C/O
Vezérlés típusa: Tesztgomb nélkül
Csatlakozó tű alakja: Lapos
Funkciók száma: 1
Környezeti jellemzők
Mikroszünetekkel szembeni védelem: 5 ms
Dielektromos szilárdság: 2 kV 1 mA/1 perc 50 Hz (IEC 60601-1 és IEC 61812-1 szerint)
Üzemi környezeti hőmérséklet: -20…60 °C
Tárolási környezeti hőmérséklet: -40…70 °C
IP védettségi fokozat: IP50 (IEC 60529 szerint)
Rezgésállóság: 0.35 mm (f= 10…55 Hz) (IEC 60068-2-6 szerint)
Relatív páratartalom: 95 % páralecsapódás nélkül (IEC 60068-2-6 szerint)
Elektrosztatikus kisüléssel szembeni ellenállás: 6 kV érintkezésnél, 8 kV levegőben (IEC 61000-4-2 3. szint szerint)
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m (IEC 61000-4-3 3. szint szerint)
Gyors tranziensekkel szembeni ellenállás: 2 kV (IEC 61000-4-4 3. szint szerint)
Rádiósugárzással szembeni védettség: 10 V (0.15...80 MHz) (IEC 61000-4-6 3. szint szerint)
Feszültségletörésekkel szembeni védettség: >= 95 % / 1 s, 30 % / 10 ms, 60 % / 100 ms (IEC 61000-4-11 szerint)
Sugárzott/vezetett zavar: B osztály (EN 55022 szerint)
