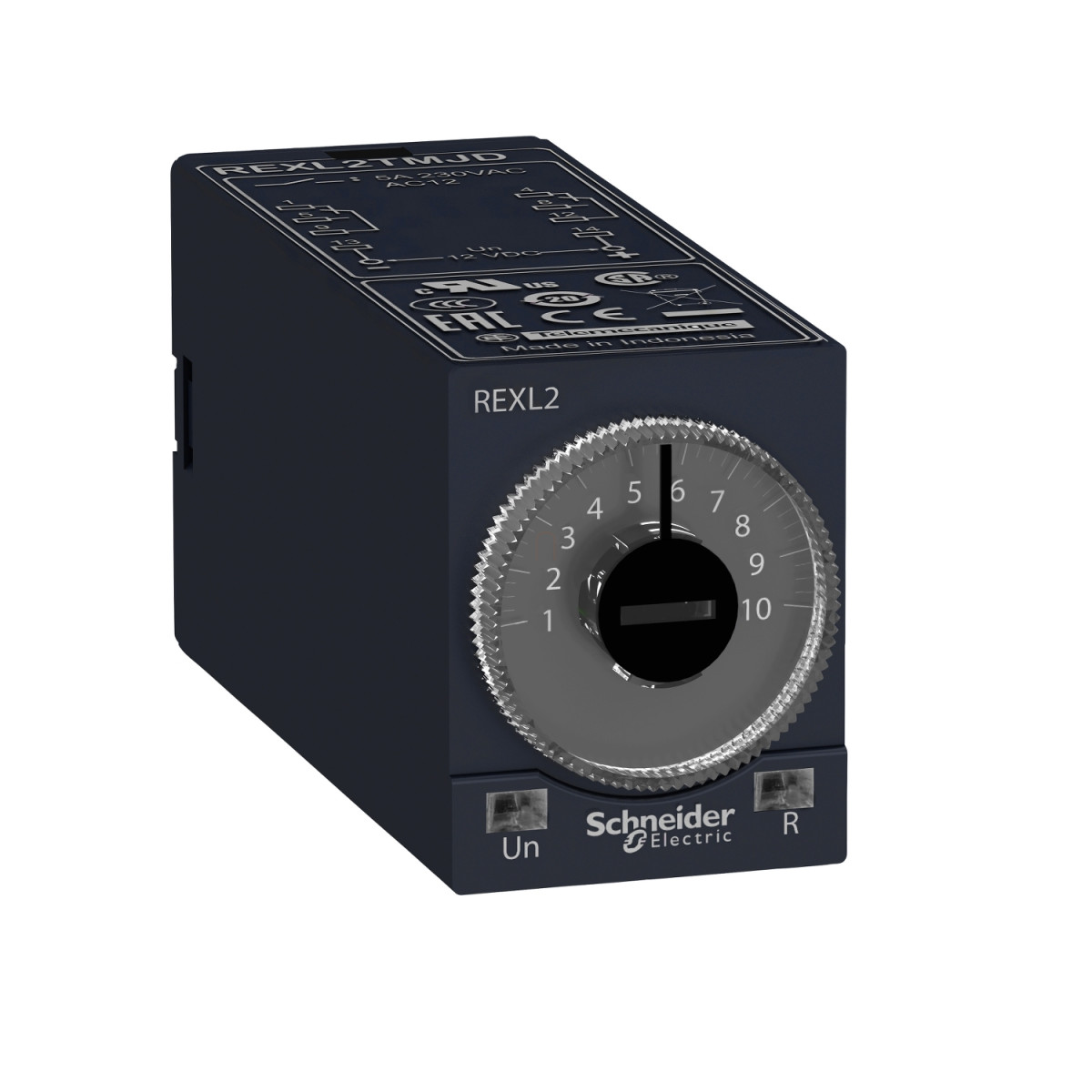

A Harmony Timer Relays sorozatba tartozó Schneider Electric REXL2TMJD egy rendkívül sokoldalú, dugaszolható időrelé, amely precíz időzítési funkciókat biztosít ipari automatizálási és vezérlési alkalmazásokhoz. Ez a miniatűr időrelé bekapcsolás késleltető (power on-delay) funkcióval rendelkezik, ami azt jelenti, hogy a tápfeszültség rákapcsolásakor a relé időzítése azonnal elindul, és a beállított késleltetési idő letelte után a kimeneti érintkezők zárnak. A REXL2TMJD időrelé 12V DC tápfeszültséggel működik, és két váltóérintkezős (2CO) kimenettel rendelkezik, amelyek maximális kapcsolási árama 5A.
A berendezés rendkívüli rugalmasságát a széles időtartomány-választék adja, amely 0.1 másodperctől egészen 100 óráig terjed. A következő időzítési tartományok állíthatók be: 0.1-1 másodperc, 1-10 másodperc, 6-60 másodperc, 1-10 perc, 6-60 perc, 1-10 óra, és 10-100 óra. Ez a sokféle időzítési opció lehetővé teszi a felhasználók számára, hogy a relét pontosan az alkalmazás igényeihez igazítsák. A beállítás pontossága a teljes skálán mérve 10% 25°C-on, és az ismételhetőségi pontosság +/- 0.5%, ami kiemelkedően precíz működést biztosít. A hőmérséklet-drift mindössze 0.05%/°C, a feszültség-drift pedig +/- 0.2%/V, ami stabil működést garantál változó környezeti feltételek mellett is.
A REXL2TMJD időrelé kiemelkedő villamos tulajdonságokkal rendelkezik. Szigetelési feszültsége 250V az IEC 255 C csoport és a VDE 0010 szerint. A kimeneti túlfeszültség-védelem 2J, és a készülék 2kV lökőfeszültségnek is ellenáll az IEC 61000-4-5 3-as szint szerint. A kúszóáramút 4kV/3 az IEC 60664-1 szerint, ami fokozott elektromos biztonságot nyújt. A relé elektromos élettartama 100 000 ciklus 250V AC rezisztív terhelésnél, míg mechanikai élettartama lenyűgöző 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést biztosít a legigényesebb ipari környezetben is.
A Schneider Electric REXL2TMJD időrelé kompakt méretekkel rendelkezik, szélessége mindössze 21 mm, ami lehetővé teszi a helytakarékos szerelést. A készülék plug-in (dugaszolható) kivitelben készült, ami megkönnyíti a telepítést és a cserét. A helyi állapotjelzésről két LED gondoskodik: egy piros LED a kimenet működését, egy sárga LED pedig a tápfeszültség meglétét jelzi. A maximális teljesítményfelvétel mindössze 1,5W, ami energiahatékony működést biztosít. Az időrelé A típusú funkcióval rendelkezik, ami a bekapcsolás késleltető relé működést jelenti 2 CO érintkezővel. A kontaktusok anyaga kadmiummentes, ami környezetbarát megoldást jelent. A relé minimális kapcsolási árama 100 mA, maximális kapcsolási kapacitása 4 x 5A, rövid ideig (< 10 s) pedig akár 10A terhelést is elvisel.
Schneider Electric Harmony Timer Relays - REXL2TMJD - dugaszolható bekapcsolás késleltető időrelé, A funkció, 2CO, 5A, 12VDC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Timer Relays
Rögzítési mód: Dugaszolható (aljzatba)
Termék vagy komponens típusa: Miniatűr időrelé
Diszkrét kimenet típusa: Relé
Érintkezők típusa és összetétele: 2 C/O (váltóérintkező)
Komponens neve: REXL
Késleltetés típusa: Bekapcsolás késleltetés
Késleltetési tartományok: 10...100 óra, 0.1...1 másodperc, 1...10 másodperc, 6...60 perc, 1...10 óra, 1...10 perc, 6...60 másodperc
Szélesség: 21 mm
Kiegészítő információk
Érintkezők anyaga: Kadmiummentes
Névleges tápfeszültség: 12 V DC
Feszültségtartomány: 0.9...1.1 Us
Névleges áram: 5 A AC
Ismétlési pontosság: +/- 0.5 %
Időzítés beállítási pontossága: 10 % teljes skálánál 25 °C-on az IEC 61812-1 szerint
Hőmérséklet-drift: 0.05 %/°C
Maximális reset idő: 250 ms időzítés után, kikapcsoláskor; 50 ms időzítés közben, kikapcsoláskor
Feszültség-drift: +/- 0.2 %/V
Maximális kapcsolási kapacitás: 4 x 5 A
Maximális ideiglenes megengedett áram: 10 A kevesebb mint 10 másodpercig
Minimális kapcsolási áram: 100 mA
Elektromos élettartam: 100000 ciklus 250 V AC rezisztív terhelésnél
Mechanikai élettartam: 10000000 ciklus
Maximális teljesítményfelvétel: 1.5 W
Névleges szigetelési feszültség: 250 V az IEC 255 C csoport és VDE 0010 szerint
Kimeneti túlfeszültség-védelem: 2 J
Lökőfeszültség-állóság: 2 kV az IEC 61000-4-5 3-as szint szerint
Kúszóáramút: 4 kV/3 az IEC 60664-1 szerint
Helyi jelzés: 1 LED (piros) kimenet működésének jelzésére, 1 LED (sárga) tápfeszültség jelzésére
Elérhető funkció: A- Bekapcsolás késleltető relé-2 C/O
Vezérlés típusa: Teszt gomb nélkül
Érintkező alakja: Lapos
Funkciók száma: 1
Környezeti jellemzők
Mikrokimaradásokkal szembeni immunitás: 5 ms
Dielektromos szilárdság: 2 kV 1 mA/1 perc 50 Hz-en az IEC 60601-1 és IEC 61812-1 szerint
Szabványok: 93/68/EEC, IEC 61812-1, IEC 60601-1, 89/336/EEC, IEC 60601-2, 73/23/EEC, IEC 61000-6-2, EN 50081-2
Termék tanúsítványok: UL, cUL
Környezeti hőmérséklet működés közben: -20…60 °C
Környezeti hőmérséklet tároláskor: -40…70 °C
IP védettségi fokozat: IP50 az IEC 60529 szerint
Rezgésállóság: 0.35 mm (f= 10…55 Hz) az IEC 60068-2-6 szerint
Relatív páratartalom: 95 % kondenzáció nélkül az IEC 60068-2-6 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 6 kV érintkezésnél és 8 kV levegőben az IEC 61000-4-2 3-as szint szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 3-as szint szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 3-as szint szerint
Rádiótechnikai mezőkkel szembeni immunitás: 10 V (0.15...80 MHz) az IEC 61000-4-6 3-as szint szerint
Feszültségletörésekkel szembeni immunitás: >= 95 % / 1 s, 30 % / 10 ms, 60 % / 100 ms az IEC 61000-4-11 szerint
Zavarsugárzás/vezetett zavar: B osztály az EN 55022 szerint (EN 55011 1. csoport)
