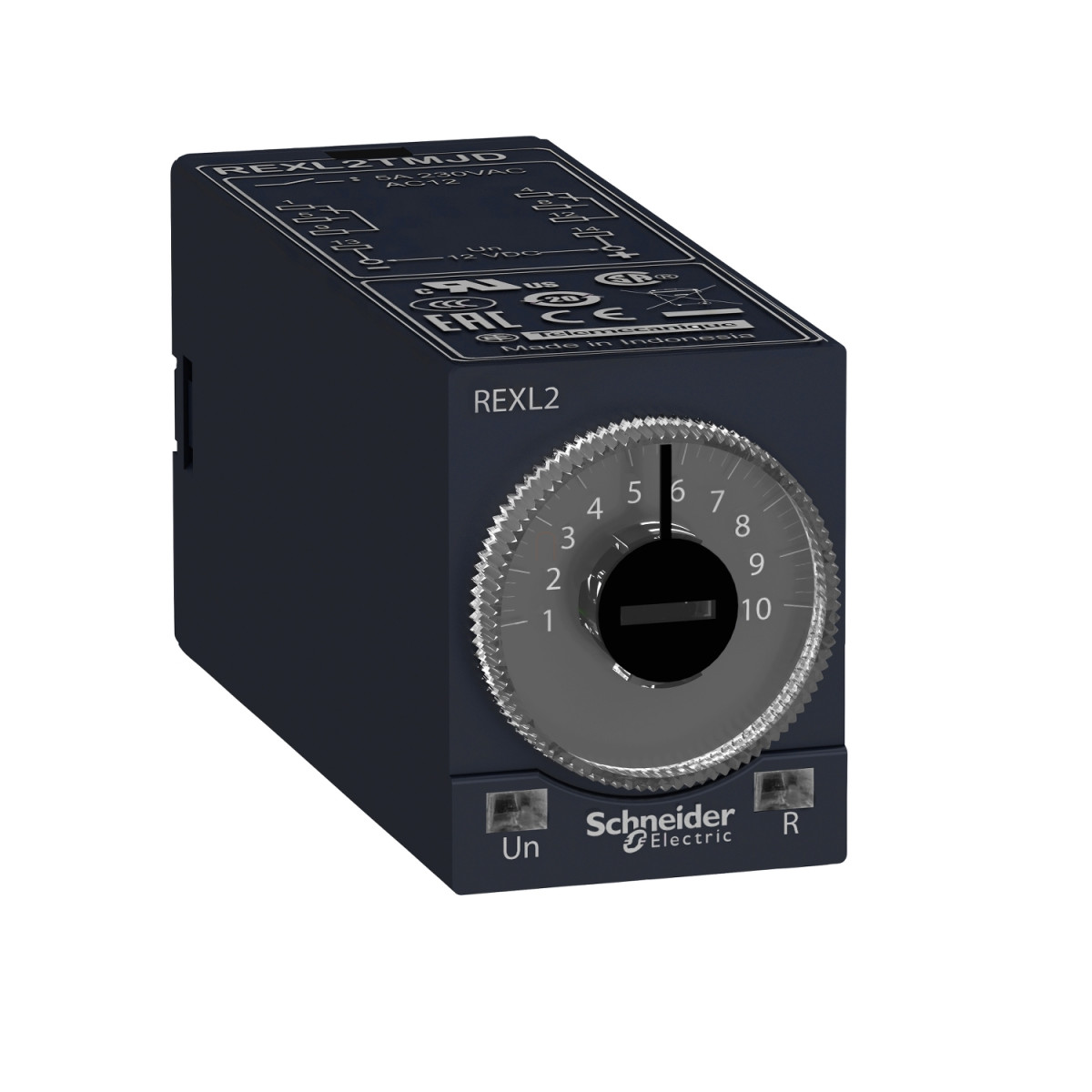

A Schneider Electric Harmony Timer Relays sorozat REXL2TMBD időrelé a precíziós időzítés és kapcsolás szakértő megoldásaként szolgál ipari automatizálási rendszerekben. Ez a kompakt, 21 mm szélességű bekapcsolás késleltető időrelé univerzális megoldást kínál a vezérléstechnikai alkalmazásokhoz, ahol kritikus fontosságú a megbízható időzítés.
A REXL2TMBD egy dugaszolható (plug-in) kivitelű, miniatűr időrelé, amely 24V DC tápfeszültséggel működik. Az eszköz különlegessége a rendkívül rugalmas időzítési tartomány, amely 0,1 másodperctől egészen 100 óráig terjed. Konkrét beállítható időzítési tartományok: 0,1-1 másodperc, 1-10 másodperc, 6-60 másodperc, 1-10 perc, 6-60 perc, 1-10 óra és 10-100 óra. Ez a sokoldalúság lehetővé teszi, hogy ugyanazt az eszközt különféle alkalmazásokhoz használd, függetlenül attól, hogy milliszekundumos vagy akár több napos késleltetésre van szükség. A bekapcsolás késleltető (power on-delay) funkció azt jelenti, hogy az időzítés a tápfeszültség rákapcsolásakor kezdődik, és az időzítés lejárta után kapcsolnak a kimeneti relék.
A REXL2TMBD két átkapcsoló kontaktust (2CO) tartalmaz, amelyek 5A névleges áramot képesek kapcsolni AC rendszerekben. A maximális kapcsolási képesség 4 x 5A, míg ideiglenesen akár 10A terhelést is képes kezelni 10 másodpercnél rövidebb ideig. A minimális kapcsolási áram 100 mA, ami lehetővé teszi kis terhelések megbízható vezérlését is. A relé elektromos élettartama 100 000 kapcsolási ciklus 250V AC rezisztív terhelésnél, míg mechanikai élettartama impresszív 10 millió ciklus, ami kivételes tartósságot biztosít hosszú távú alkalmazásokban.
A REXL2TMBD kiemelkedő pontossággal működik: az ismétlési pontosság ±0,5%, míg az időbeállítás pontossága 10% teljes skálán 25°C-on (IEC 61812-1 szabványnak megfelelően). A hőmérsékletdrift mindössze 0,05%/°C, a feszültségdrift pedig ±0,2%/V, ami stabil működést biztosít változó környezeti körülmények között is. A relé működési hőmérséklet-tartománya -20°C-tól +60°C-ig terjed, míg tárolási hőmérséklete -40°C-tól +70°C-ig lehet.
Az eszköz IP50-es védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, és kiemelkedő ellenállást mutat elektromos zavarokkal szemben. Ellenáll akár 2kV-os túlfeszültség impulzusoknak (IEC 61000-4-5 level 3 szerint), 6kV elektrosztatikus kisülésnek kontaktban és 8kV-nak levegőben (IEC 61000-4-2 level 3 szerint), valamint 10V/m elektromágneses mezőknek (IEC 61000-4-3 level 3 szerint). A relé szigetelési feszültsége 250V az IEC 255 Group C és VDE 0010 szabványok szerint, kúszóáram-távolsága pedig 4 kV/3 az IEC 60664-1 szerint.
A Schneider Electric REXL2TMBD időrelé vizuális visszajelzést is biztosít működés közben: egy piros LED jelzi a kimenet működését, míg egy sárga LED mutatja a tápfeszültség meglétét. A kadmiummentes érintkezők környezetbarát megoldást jelentenek, míg a lapos csatlakozó lábak megkönnyítik a telepítést. A relé tömege mindössze 0,05 kg, ami tovább növeli a telepítési rugalmasságot. A termék megfelel számos nemzetközi szabványnak, beleértve az IEC 61812-1, IEC 61000-6-2, IEC 60601-1 szabványokat, és rendelkezik cUL és UL tanúsítványokkal is.
Schneider Electric Harmony Timer Relays - REXL2TMBD - dugaszolható bekapcsolás késleltető időrelé, A funkció, 2CO, 5A, 24VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Timer Relays
Rögzítési mód: Dugaszolható (foglalat)
Termék vagy alkatrész típusa: Miniatűr időzítő relé
Diszkrét kimenet típusa: Relé
Érintkezők típusa és összetétele: 2 C/O (átváltó)
Alkatrész neve: REXL
Időkésleltetés típusa: Bekapcsolás késleltetés
Időkésleltetési tartomány: 1...10 s, 1...10 perc, 6...60 perc, 0,1...1 s, 1...10 h, 10...100 h, 6...60 s
Szélesség: 21 mm
Kiegészítő adatok
Érintkezők anyaga: Kadmiummentes
Névleges tápfeszültség: 24 V DC
Feszültségtartomány: 0,9...1,1 Us
Névleges áramerősség: 5 A AC
Ismétlési pontosság: +/- 0,5 %
Időkésleltetés beállítási pontossága: 10 % teljes skálánál 25 °C-on az IEC 61812-1 szerint
Időkésleltetés típusa: Bekapcsolás késleltetés - A- Bekapcsolás késleltető relé
Hőmérséklet drift: 0,05 %/°C
Maximális visszaállítási idő: 250 ms időkésleltetés után, áramtalanításkor; 50 ms időkésleltetés közben, áramtalanításkor
Feszültség drift: +/- 0,2 %/V
Maximális kapcsolási képesség: 4 x 5 A
Maximális ideiglenes megengedett áram: 10 A < 10 s időtartamig
Minimális kapcsolási áram: 100 mA
Elektromos élettartam: 100000 ciklus 250 V AC rezisztív terhelésnél
Mechanikai élettartam: 10000000 ciklus
Maximális teljesítményfelvétel: 1,2 W
Névleges szigetelési feszültség: 250 V az IEC 255 Group C szerint, 250 V a VDE 0010 szerint
Környezeti adatok
Védettségi fokozat: IP50 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20…60 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Relatív páratartalom: 95 % kondenzáció nélkül az IEC 60068-2-6 szerint
