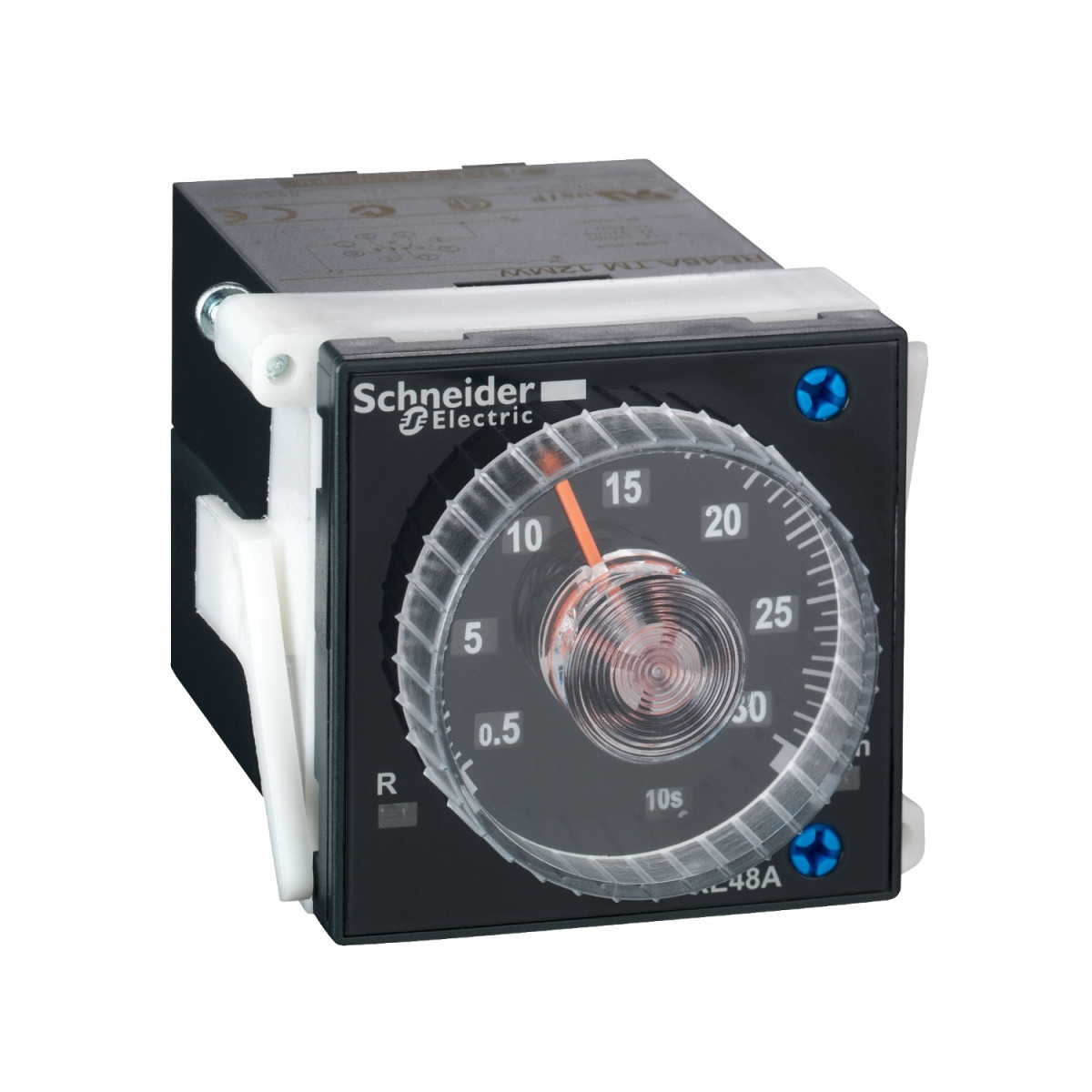

A Schneider Electric Harmony Timer Relays termékvonal RE48ATM12MW típusú bekapcsolás késleltető időreléje az ipari automatizálás és vezérlés megbízható komponense, amely széles körű alkalmazásokhoz nyújt pontos időzítési megoldást. Ez a sokoldalú, 48x48 mm méretű időrelé panel-szerelhető kivitelben készült, amely tökéletesen illeszkedik szabványos kapcsolószekrényekbe és vezérlőpanelekre.
A RE48ATM12MW időrelé rugalmas tápfeszültség-tartománnyal rendelkezik, amely 24-240V AC/DC között működik, így gyakorlatilag bármilyen ipari környezetben alkalmazható. A berendezés 5A névleges árammal és két darab váltóérintkezővel (2 C/O) van felszerelve, amelyek közül az egyik időzített, a másik pedig azonnali kapcsolást biztosít. Az érintkezők AgNi (kadmiummentes) anyagból készültek, ami hosszú élettartamot és megbízható működést garantál. A relé 100 000 elektromos és 30 millió mechanikai kapcsolási ciklus teljesítésére képes.
Az időrelé rendkívül széles időtartomány-beállítást tesz lehetővé, 0,02 másodperctől egészen 300 óráig programozható, 14 különböző időskálán. A pontos időzítésről a ±5% beállítási pontosság gondoskodik, ami megfelel az IEC 61812-1 szabvány követelményeinek. A készülék kiemelkedő stabilitást mutat különböző működési körülmények között, amit a ±0,2% ismétlési pontosság, a ±0,02%/°C hőmérsékletfüggés és a ±0,2%/V feszültségfüggés értékek is alátámasztanak.
A RE48ATM12MW időrelé A1 funkcióval rendelkezik, amely bekapcsolás-késleltetést (Delay on energization) biztosít. A működési elv egyszerű: a tápfeszültség rákapcsolásakor indul az időzítés, majd az előre beállított idő letelte után a kimeneti relé meghúz. Emellett a készülék további három időzítési funkcióval is rendelkezik: A2 (szintén bekapcsolás-késleltetés), H1 és H2 (impulzus a bekapcsoláskor). A készüléken lévő előlapi választókapcsolóval egyszerűen kiválasztható a kívánt működési mód.
A készülék IP50 védettséggel rendelkezik az előlapon és IP40 védettséggel a házon, ami biztosítja a megbízható működést ipari környezetben is. A relé 48x48 mm-es frontlappal rendelkezik, amely könnyen beépíthető szabványos panelkivágásba. A csatlakozás 8 tűs, dugaszolható aljzaton keresztül történik, ami megkönnyíti a telepítést és a karbantartást. A termék CE jelöléssel rendelkezik, és megfelel az elektromágneses összeférhetőség (EMC) és elektromos biztonság vonatkozó szabványainak, beleértve az IEC 61812-1 és IEC 60669-2-3 előírásokat.
Schneider Electric Harmony Timer Relays - RE48ATM12MW műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Timer Relays
Elektromos csatlakozás: Dugaszolható aljzat, 8 tűs
Szélesség: 48 mm
Termék vagy alkatrész típusa: Panel-szerelhető/dugaszolható időrelé
Diszkrét kimenet típusa: Relé
Érintkezők típusa és összetétele: 2 C/O időzített érintkezők, AgNi (kadmiummentes)
Komponens neve: RE48
Időzítési tartományok
5...300 óra, 2...120 perc, 0,5...30 óra, 0,2...12 óra, 0,2...12 perc, 0,2...12 mp, 0,5...30 perc, 2...120 óra, 2...120 mp, 0,02...1,2 mp, 0,5...30 mp, 5...300 mp, 0,05...3 mp, 5...300 perc
Elektromos paraméterek
Névleges tápfeszültség [Us]: 24...240 V AC/DC 50/60 Hz
Feszültségtartomány: 0,85...1,1 Us AC; 0,9...1,1 Us DC
Névleges áram [In]: 5 A
Teljesítményfelvétel VA-ben: 6 VA 240 V-nál
Teljesítményfelvétel W-ban: 2 W 240 V-nál
Megszakítási kapacitás: 1250 VA
Minimális kapcsolási áram: 100 mA
Maximális kapcsolási áram: 5 A
Maximális kapcsolási feszültség: 250 V AC/DC
Pontossági jellemzők
Ismétlési pontosság: +/- 0,2% a maximális beállítási érték szerint, IEC 61812-1 szerint
Hőmérsékletfüggés: +/- 0,02%/°C a maximális beállítási érték szerint, IEC 61812-1 szerint
Feszültségfüggés: +/- 0,2%/V a maximális beállítási értékről 48...240 V esetén; +/- 1%/V a maximális beállítási értékről 24...48 V esetén
Időkésleltetés beállítási pontossága: +/- 5% teljes skálán 25 °C-on IEC 61812-1 szerint; +/- 10% teljes skálán 25 °C-on IEC 61812-1 szerint
Időzítési funkciók
Időkésleltetés típusa: Bekapcsolás-késleltetés - A1- Késleltetés a bekapcsoláskor
Elérhető funkciók: A1- Bekapcsolás-késleltetés-2 C/O, A2- Bekapcsolás-késleltetés-2 C/O, H1-Impulzus-bekapcsoláskor-2 C/O, H2-Impulzus-bekapcsoláskor-2 C/O
Minimális impulzus időtartam: 20 ms
Visszaállítási idő: 25 ms kikapcsoláskor
Felvételi időtartam: 55 ms
Mechanikai jellemzők
Termék előlapi mérete: 48 x 48 mm
Vezérlés típusa: Választókapcsoló az előlapon
Ház anyaga: Önkioltó
Tű alakja: Hengeres
Helyi jelzés: 1 LED (sárga) a kimeneti relé állapotához, LED jelző (zöld) villogáshoz: relé gerjesztve, időzítés folyamatban, LED jelző (zöld) folyamatos: relé gerjesztve, nincs időzítés folyamatban
Védelmi jellemzők
IP védettségi fokozat: IP40 (ház) IEC 60529 szerint; IP50 (előlap) IEC 60529 szerint
Túlfeszültség elleni védelem: 1 kV differenciális mód IEC 61000-4-5 3. szint szerint; 2 kV közös mód IEC 61000-4-5 3. szint szerint
Környezeti feltételek
Működési környezeti hőmérséklet: -20…50 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Relatív páratartalom: 93% kondenzáció nélkül IEC 60068-2-3 szerint
