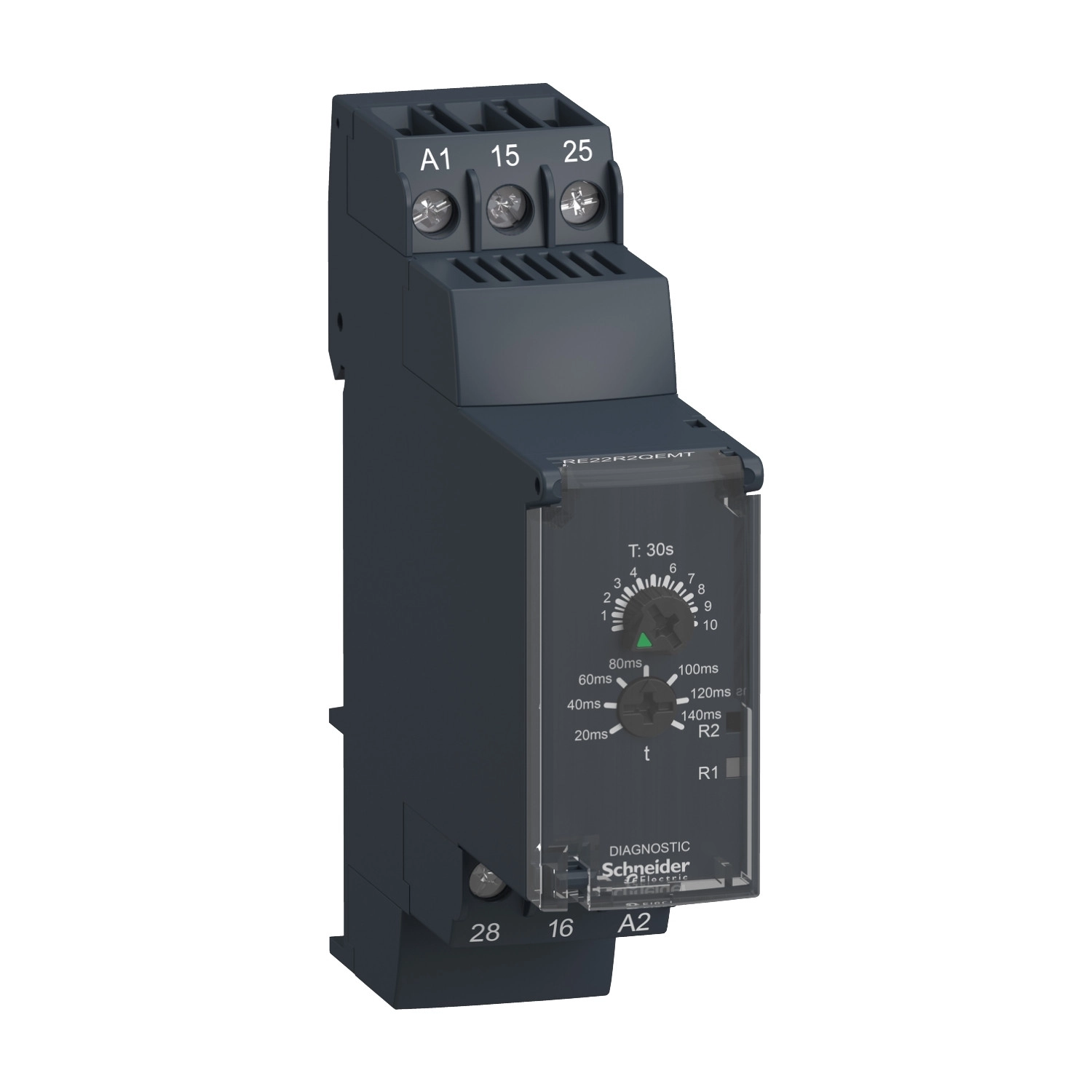

A Schneider Electric Harmony Timer Relays termékkínálatából származó RE22R2QEMT egy professzionális csillag-delta indító időrelé, amely ipari alkalmazásokhoz, különösen nagyméretű motorok indítási folyamatainak vezérléséhez készült. Ez a modularitást hangsúlyozó, kompakt kialakítású időrelé optimális megoldást kínál a feszültségcsúcsok és áramerősség-kiugrások csökkentésére motorindításkor, amely jelentősen növeli a villamosenergia-rendszerek és motorkomponensek élettartamát.
Az RE22R2QEMT modell kifejezetten a 380...415 V AC/DC tápfeszültségű rendszerekben való használatra tervezték, és 0.3-30 másodperc közötti állítható időkésleltetési tartománnyal rendelkezik. A készülék precíz időzítést tesz lehetővé, +/- 10% beállítási pontosság mellett 25°C-on, amely megfelel az IEC 61812-1 szabványnak. Különlegessége a beépített diagnosztikai gombban és a rotációs kezelőszervben rejlik, amellyel könnyen és pontosan beállítható az időzítés. A készülék tartalmaz egy zöld háttérvilágítású LED-et a skála jelzéséhez, valamint sárga LED-eket, amelyek különböző villogási mintákkal jelzik az időzítési folyamatot és a relé állapotát (szilárd sárga a gerjesztett kimeneti relénél, gyors villogás az időzítés során kikapcsolt relénél, lassú villogás az időzítés során bekapcsolt relénél).
A RE22R2QEMT modell 2 váltóérintkezős (2 C/O) időzített kontaktussal rendelkezik, amelyek kadmiummentesek, és akár 8A áramot is képesek kapcsolni. A Qe típusú csillag-delta relé funkciót biztosít, 1 NC + 1 NO kimenettel osztott közös ponttal. A kapcsolás technikai részleteit tekintve, a tápellátás bekapcsolásakor az R1 kimenet kezdeti állapotában a CSILLAG KONTAKTOR + FŐ KONTAKTOR energizálását végzi, és elindul az időzítés (CSILLAG kapcsolási idő). Az időzítési periódus végén az R1 kimenet zár, amely megszünteti a CSILLAG KONTAKTOR energizálását és elindítja az átmeneti időt. Az átmeneti idő végén az R2 kimenet zár, amely energizálja a DELTA KONTAKTORT. Ez az átmeneti idő 20, 40, 60, 80, 100, 120 vagy 140 ms lehet.
A készülék műszaki adatai impresszívek: 8A névleges kimeneti áram, 2000 VA kapcsolási kapacitás, 10mA minimális kapcsolási áram 5 V DC-nél, 250 V AC maximális kapcsolási feszültség. Az elektromos és mechanikai tartósságot tekintve 100 000 ciklus 8A 250 V AC-1 üzemmódban vagy 2A 24 V DC-1 üzemmódban, illetve 10 millió mechanikai ciklus várható. A biztonsági megbízhatóság terén a B10d = 250000, MTTFd = 273.9 év értékek irányadóak.
A fizikai kialakítás tekintetében az RE22R2QEMT kompakt, 22.5 mm széles, 90 mm magas, 73 mm mély moduláris készülékház, amely szabványos 35 mm-es DIN sínre szerelhető az IEC 60715 szerint. A készülékház önkioltó anyagból készült, és az IP védelmi besorolások a következők: IP40 a házra, IP20 a csatlakozókra és IP50 az előlapra vonatkozóan. A csatlakozás csavaros sorkapcsokkal történik, amelyek mind tömör, mind rugalmas vezetékek befogadására alkalmasak különböző keresztmetszetekben. A készülék megfelel számos nemzetközi szabványnak és rendelkezik többek között EAC, GL, CSA, UL, CCC, RCM és CE tanúsítványokkal is.
Schneider Electric Harmony Timer Relays - RE22R2QEMT - csillag - delta indító időrelé, Qe, 2CO, 8A, 380 - 415VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Timer Relays
Diszkrét kimenet típusa: Relé
Termék vagy komponens típus: Moduláris időzítő relé
Készülék rövid neve: RE22
Névleges kimeneti áram: 8 A
Kiegészítő adatok
Érintkező típusa és összetétele: 2 C/O időzített érintkező, kadmiummentes
Időkésleltetés típusa: Csillag-delta
Időkésleltetés tartomány: 0.3...30 s
Vezérlés típusa: Forgógomb, Diagnosztikai gomb
Névleges tápfeszültség: 380...415 V AC 50/60 Hz
Elengedési bemeneti feszültség: <= 38 V
Feszültségtartomány: 0.85...1.16 Us
Tápfrekvencia: 50...60 Hz +/- 5 %
Csatlakozások
Csatlakozások - kapcsok: Csavaros sorkapcsok, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) tömör kábelvég nélkül
Csavaros sorkapcsok, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) tömör kábelvég nélkül
Csavaros sorkapcsok, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) rugalmas kábelvéggel
Csavaros sorkapcsok, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) rugalmas kábelvéggel
Meghúzási nyomaték: 0.6…1 N.m IEC 60947-1 szerint
Fizikai jellemzők
Ház anyaga: Önkioltó
Ismétlési pontosság: +/- 0.5 % IEC 61812-1 szerint
Hőmérséklet drift: +/- 0.05 %/°C
Feszültség drift: +/- 0.2 %/V
Időkésleltetés beállítási pontossága: +/- 10 % teljes skálán 25 °C-on IEC 61812-1 szerint
Időkésleltetés típusa: Csillag-delta - Qe-Csillag-delta relé (1 NC + 1 NO kimenetek osztott közös ponttal)
Szigetelési ellenállás: 100 MOhm 500 V DC-nél IEC 60664-1 szerint
Visszaállási idő: 120 ms de-energizáláskor
Mikromegszakítási immunitás: 10 ms
Teljesítményfelvétel VA-ban: 15 VA 380 V AC-nél
Kapcsolási kapacitás VA-ban: 2000 VA
Minimális kapcsolási áram: 10 mA 5 V DC-nél
Maximális kapcsolási áram: 8 A
Maximális kapcsolási feszültség: 250 V AC
Élettartam és megbízhatóság
Elektromos élettartam: 100000 ciklus, 8 A 250 V, AC-1
100000 ciklus, 2 A 24 V, DC-1
Mechanikai élettartam: 10000000 ciklus
Névleges lökőfeszültség-állóság: 5 kV 1.2…50 µs IEC 60664-1 szerint
Bekapcsolási késleltetés: 100 ms
Kúszóáram távolság: 4 kV/3 IEC 60664-1 szerint
Túlfeszültség kategória: III IEC 60664-1 szerint
Biztonsági megbízhatósági adatok: B10d = 250000
MTTFd = 273.9 év
Mechanikai jellemzők
Szerelési helyzet: Bármely pozíció
Szerelési alap: 35 mm DIN sín IEC 60715 szerint
Állapotjelző LED: Zöld LED háttérvilágítás (folyamatos) a skálamutató jelzésére
Sárga LED (folyamatos) a kimeneti relé gerjesztett állapotában
Sárga LED (gyors villogás) időzítés folyamatban és kimeneti relé nem gerjesztett
Sárga LED (lassú villogás) időzítés folyamatban és kimeneti relé gerjesztett
Elérhető funkció: Qe-Csillag-delta relé (1 NC + 1 NO kimenetek osztott közös ponttal)-2 C/O
Szélesség: 22.5 mm
Vezérlés típusa: Tesztgombbal
Funkciók száma: 1
Környezeti jellemzők
Dielektromos szilárdság: 2.5 kV 1 mA/1 perc 50 Hz-nél a relékimenet és a tápellátás között alapszigetelés IEC 61812-1 szerint
Szabványok: IEC 61812-1
UL 508
Irányelvek: 2006/95/EC - kisfeszültségű irányelv
2004/108/EC - elektromágneses kompatibilitás
Termék tanúsítványok: EAC, GL, CSA, UL, CCC, RCM, CE
Működési környezeti hőmérséklet: -20…60 °C
Tárolási környezeti hőmérséklet: -40…70 °C
IP védettségi szint: IP40 ház: IEC 60529 szerint
IP20 kapcsok: IEC 60529 szerint
IP50 előlap: IEC 60529 szerint
Szennyezési fokozat: 3 IEC 60664-1 szerint
Rezgésállóság: 20 m/s² (f= 10…150 Hz) IEC 60068-2-6 szerint
Ütésállóság: 15 gn nem működő állapotban 11 ms-ig IEC 60068-2-27 szerint
5 gn működés közben 11 ms-ig IEC 60068-2-27 szerint
Relatív páratartalom: 95 % 25…55 °C-on
