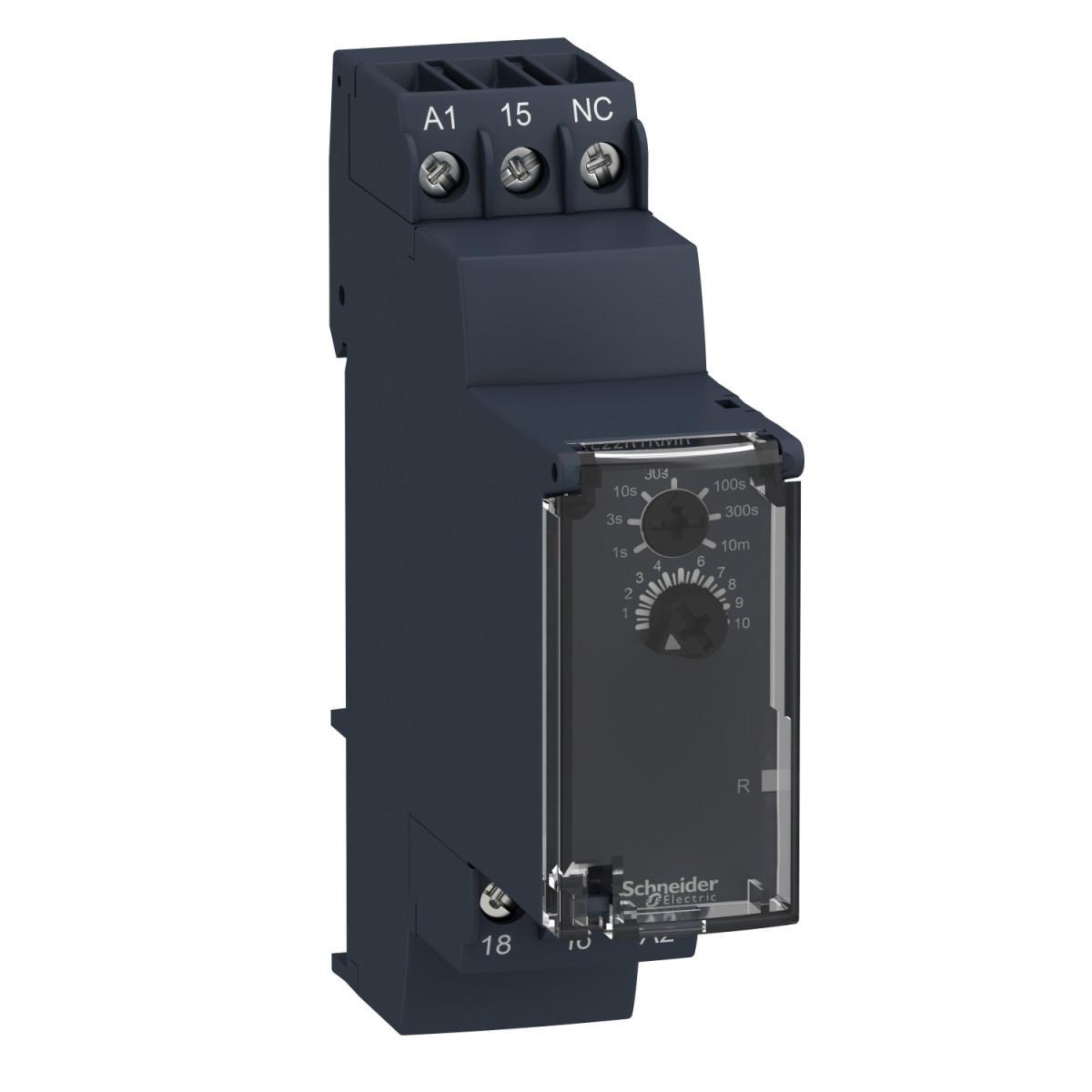

A Schneider Electric Harmony Timer Relays RE22R1KMR egy prémium minőségű, ipari alkalmazásokhoz tervezett kikapcsolás késleltető időrelé, amely a Harmony Timer Relays termékcsalád része. Ez a moduláris időrelé kifejezetten megbízható és rugalmas megoldást nyújt olyan alkalmazásokhoz, ahol a tápfeszültség kikapcsolása után időzített működés szükséges.
A RE22R1KMR modell egyetlen átkapcsoló érintkezővel (1 C/O) rendelkezik, amelynek névleges árama 5A. Az eszköz fő funkciója a kikapcsolás késleltetés (K-funkció), vagyis a tápfeszültség megszűnése után egy előre beállított ideig még fenntartja a kimeneti relé bekapcsolt állapotát. Ez rendkívül hasznos olyan rendszerekben, ahol a tápellátás megszűnése után bizonyos eszközöknek még egy ideig működniük kell, például vészhelyzeti világítás, szellőztető rendszerek vagy bizonyos ipari folyamatok esetén.
A RE22R1KMR különlegessége a rendkívül széles üzemi feszültségtartomány: 24...240V AC/DC, így gyakorlatilag bármilyen ipari vagy kereskedelmi környezetben alkalmazható külön tápegység nélkül. Ez a rugalmasság jelentősen egyszerűsíti a raktárkészlet-kezelést és a rendszertervezést, hiszen egyetlen típus több alkalmazásban is felhasználható.
Az időzítési tartomány szintén figyelemre méltóan széles, 0,05 másodperctől egészen 10 percig állítható. A konkrét időtartományok: 0,05...1 s, 0,3...3 s, 1...10 s, 3...30 s, 10...100 s, 30...300 s és 1...10 perc. Az időzítés beállítása egy forgógombbal történik a készülék előlapján, mely intuitív használatot biztosít. A beállítási pontosság ±10% a teljes skálán 25°C-on, ami megfelel az IEC 61812-1 szabvány követelményeinek.
A RE22R1KMR kiemelkedő elektromos tulajdonságokkal rendelkezik. A névleges kapcsolási kapacitás 1250 VA, a minimális kapcsolási áram 10 mA 5V DC mellett, míg a maximális kapcsolási feszültség 250V AC. Az elektromos élettartam 100000 ciklus 5A 250V AC terhelésnél (AC-1), a mechanikai élettartam pedig lenyűgöző 10 millió kapcsolás. Az eszköz rendelkezik 5 kV-os névleges lökőfeszültség-állósággal az IEC 60664-1 szabvány szerint, így kiváló védelmet nyújt túlfeszültségek ellen.
A készülékház keskeny, mindössze 22,5 mm széles, önkioltó anyagból készült, és 35 mm-es DIN sínre szerelhető az IEC 60715 szerint. Az előlapi védettség IP50, a ház IP40, míg a csatlakozók IP20 védettséggel rendelkeznek az IEC 60529 szabvány szerint. A csatlakozás csavaros sorkapcsokkal történik, amelyek különböző méretű tömör és sodrott vezetékeket fogadnak: 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) tömör, vagy 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) sodrott vezeték érvéghüvellyel.
A RE22R1KMR időrelé -20...60°C környezeti hőmérséklet-tartományban működtethető, és kiváló ellenállással rendelkezik vibrációval (20 m/s² 10-150 Hz) és ütéssel szemben (5 gn működés közben). A készülék rendelkezik LED-es állapotjelzéssel is: zöld háttérvilágítás a tárcsamutató jelzésére, sárga LED a kimeneti relé működésének és a tápfeszültség jelenlétének jelzésére.
A RE22R1KMR teljes mértékben megfelel a szigorú ipari szabványoknak (IEC 61812-1, UL 508) és számos nemzetközi tanúsítvánnyal rendelkezik, köztük CE, CSA, CCC, GL, RCM, EAC és UL. Ez a készülék ideális választás automatizálási rendszerekhez, épületgépészethez, folyamatirányításhoz és számos más ipari alkalmazáshoz, ahol megbízható időzítési funkciók szükségesek.
Schneider Electric Harmony Timer Relays - RE22R1KMR - kikapcsolás késleltető időrelé, K, 1CO, 8A, 24 - 240VAC/DC műszaki adatok
Alapvető tulajdonságok
Termékcsalád: Harmony Timer Relays
Diszkrét kimenet típusa: Relé
Termék vagy komponens típusa: Moduláris időzítő relé
Eszköz rövid neve: RE22
Névleges kimeneti áram: 5 A
Kontaktus adatok
Kontaktus típusa és összetétele: 1 C/O időzített kontaktus, kadmium-mentes
Időkésleltetés típusa: Kikapcsolás késleltetés
Időzítési adatok
Időkésleltetés tartománya: 10...100 s, 1...10 perc, 1...10 s, 0,3...3 s, 3...30 s, 0,05...1 s, 30...300 s
Vezérlés típusa: Forgógomb
Elektromos adatok
Névleges tápfeszültség: 24...240 V AC/DC 50/60 Hz
Elengedési bemeneti feszültség: <= 2,4 V
Feszültségtartomány: 0,85...1,1 Us
Tápfrekvencia: 50...60 Hz +/- 5 %
Kapcsolási kapacitás VA-ben: 1250 VA
Minimális kapcsolási áram: 10 mA 5 V DC-nél
Maximális kapcsolási áram: 5 A
Maximális kapcsolási feszültség: 250 V AC
Elektromos élettartam: 100000 ciklus, 2 A 24 V-nál, DC-1; 100000 ciklus, 5 A 250 V-nál, AC-1
Csatlakozások
Csatlakozások - sorkapcsok: Csavaros sorkapcsok, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) tömör kábelvég nélkül
Csavaros sorkapcsok, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) tömör kábelvég nélkül
Csavaros sorkapcsok, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) hajlékony kábelvéggel
Csavaros sorkapcsok, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) hajlékony kábelvéggel
Meghúzási nyomaték: 0,6…1 N.m az IEC 60947-1 szerint
Mechanikai adatok
Ház anyaga: Önkioltó
Mechanikai élettartam: 10000000 ciklus
Szerelési helyzet: Tetszőleges pozíció
Rögzítési támogatás: 35 mm DIN sín az IEC 60715 szerint
Szélesség: 22,5 mm
Pontossági jellemzők
Ismétlési pontosság: +/- 0,5 % az IEC 61812-1 szerint
Hőmérséklet-drift: +/- 0,05 %/°C
Feszültségdrift: +/- 0,2 %/V
Időkésleltetés beállítási pontossága: +/- 10 % a teljes skálán 25 °C-on az IEC 61812-1 szerint
Állapotjelzők
Állapot LED: Zöld háttérvilágítás (folyamatos) a tárcsamutató jelzésére
Sárga LED (folyamatos) a kimeneti relé gerjesztésekor
Sárga LED (folyamatos) bekapcsolt állapot jelzésére
Környezeti adatok
Dielektromos szilárdság: 2,5 kV 1 mA/1 perc 50 Hz esetén a relé kimenet és a tápellátás között alapszigetelés esetén az IEC 61812-1 szerint
Üzemi környezeti hőmérséklet: -20…60 °C
Tárolási környezeti hőmérséklet: -40…70 °C
IP védelmi fokozat: IP40 ház: az IEC 60529 szerint
IP50 előlap: az IEC 60529 szerint
IP20 sorkapcsok: az IEC 60529 szerint
Szennyezettségi fok: 3 az IEC 60664-1 szerint
Rezgésállóság: 20 m/s² (f= 10...150 Hz) az IEC 60068-2-6 szerint
Lökésállóság: 15 gn nem működő állapotban 11 ms-ig az IEC 60068-2-27 szerint
5 gn működés közben 11 ms-ig az IEC 60068-2-27 szerint
Relatív páratartalom: 95 % 25…55 °C-on
