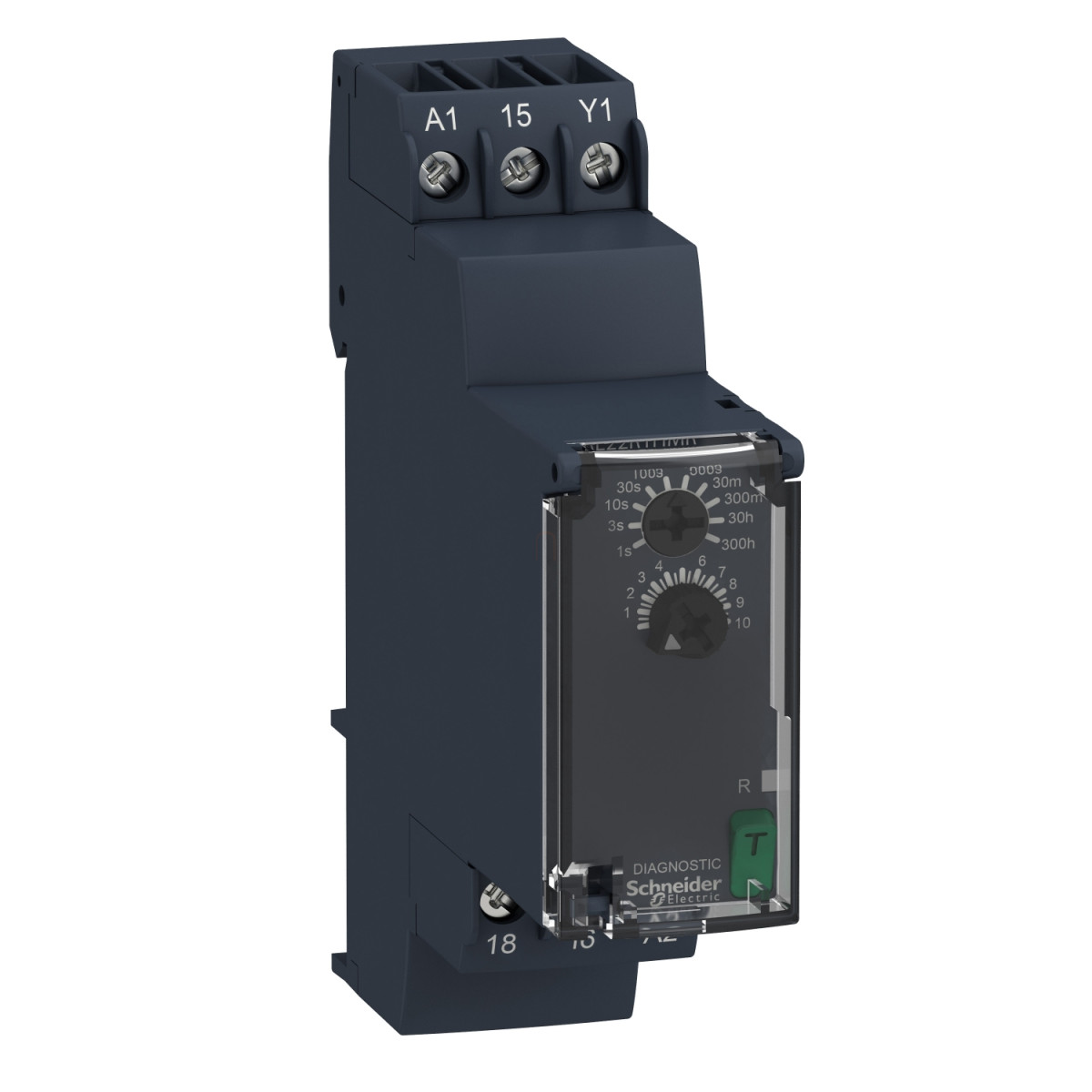

A Schneider Electric Harmony Timer Relays termékcsaládba tartozó RE22R1HMR egy professzionális, modulos időrelé, amely két különböző időzítési funkcióval rendelkezik, így rendkívül sokoldalúan használható az ipari automatizálási rendszerekben. Ez a 24-240V AC/DC tápfeszültségű időrelé ideális választás olyan alkalmazásokhoz, ahol precíz időzítésre van szükség különböző folyamatok vezérléséhez.
A RE22R1HMR fő jellemzője a kettős funkciós működés: használható interval relé (H) módban, valamint interval relé újraindítási/ismétlési (Hw) funkcióval is. A H funkció esetén a tápfeszültség rákapcsolásakor a kimenet zár, és a beállított T idő letelte után alaphelyzetbe áll vissza. A Hw funkció különlegessége, hogy a működés bármely szakaszában az Y1 bemenet aktiválásával és deaktiválásával a kimenetek zárnak, és újraindul a teljes folyamat. Ez a rugalmasság rendkívül hasznos olyan alkalmazásoknál, ahol szükség lehet a ciklusok megszakítására és újraindítására.
Az eszköz 8A névleges kimeneti árammal rendelkezik, és egy váltóérintkezős (1 C/O) időzített kontaktust tartalmaz, amely kadmiummentes. A készülék időzítési tartománya rendkívül széles: 0,05 másodperctől 300 óráig állítható, 9 különböző skálán, így az alkalmazások széles körében használható. A beállítás forgókapcsolóval történik, a pontos időzítés érdekében. Az időzítő rendelkezik diagnosztikai gombbal is, amely segít a működés ellenőrzésében.
A RE22R1HMR időrelé 24...240V AC/DC tápfeszültséggel működik, 50/60 Hz frekvencián, ±5% tűréssel. A feszültségtartomány 0,85...1,1 Us között van. A csatlakoztatás csavaros sorkapcsokkal történik, amelyek különböző vezeték-keresztmetszeteket képesek befogadni, legyen szó tömör vagy sodrott vezetékről. A csavaros sorkapcsok meghúzási nyomatéka 0,6-1 Nm között van, az IEC 60947-1 szabványnak megfelelően.
A RE22R1HMR kompakt méretekkel rendelkezik: szélessége mindössze 22,5 mm, míg a teljes méretei 73 x 90 x 73,5 mm-esek. A készülék rögzítése 35 mm-es DIN sínre történik, az IEC 60715 szabványnak megfelelően, és bármilyen pozícióban felszerelhető. A ház anyaga önkioltó, ami növeli a biztonságot.
A Schneider Electric RE22R1HMR időrelé kiváló ismétlési pontossággal rendelkezik: ±0,5% az IEC 61812-1 szabvány szerint, és a beállított időzítés pontossága ±10% a teljes skálán, 25°C-on. A készülék immunitása a mikrokiesésekre 10 ms, ami biztosítja a stabil működést instabil hálózati körülmények között is. Az eszköz teljesíti a szigorú elektromágneses összeférhetőségi követelményeket, többek között ellenáll a gyors tranzienseknek, túlfeszültségeknek, elektrosztatikus kisüléseknek és a sugárzott rádiófrekvenciás elektromágneses mezőknek.
A működési állapotot LED-ek jelzik: zöld háttérvilágítás a számlap-mutató jelzésére, sárga LED a kimeneti relé működésének jelzésére, valamint villogó sárga LED az időzítés folyamatban létének és a kimeneti relé állapotának jelzésére. Az eszköz védelmi fokozata IP40 a ház esetében, IP50 az előlap és IP20 a sorkapcsok tekintetében, az IEC 60529 szabvány szerint. A készülék kiváló mechanikai tartóssággal bír, 10 millió kapcsolási ciklust képes végrehajtani, míg elektromos tartóssága 100.000 ciklus 8A/250V AC-1 terhelés mellett.
Schneider Electric Harmony Timer Relays - RE22R1HMR - pulzáló időrelé, H - Hw, 1CO, 8A, 24 - 240VAC/DC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Timer Relays
Diszkrét kimenet típusa: Relé
Termék vagy komponens típusa: Moduláris időrelé
Eszköz rövid neve: RE22
Névleges kimeneti áram: 8 A
Kiegészítő információk
Érintkezők típusa és összetétele: 1 C/O időzített érintkező, kadmiummentes
Késleltetés típusa: Interval (intervallum)
Késleltetési tartomány: 3...30 s, 0.3...3 s, 30...300 s, 30...300 h, 0.05...1 s, 1...10 s, 3...30 min, 30...300 min, 3...30 h, 10...100 s
Vezérlés típusa: Forgó kapcsoló, diagnosztikai gomb
Névleges tápfeszültség [Us]: 24...240 V AC/DC 50/60 Hz
Kioldási bemeneti feszültség: <= 2.4 V
Feszültségtartomány: 0.85...1.1 Us
Tápellátás frekvenciája: 50...60 Hz +/- 5 %
Kapcsolatok - sorkapcsok
Csavaros sorkapcsok, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) tömör vezeték kábelcsatlakozó nélkül
Csavaros sorkapcsok, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) tömör vezeték kábelcsatlakozó nélkül
Csavaros sorkapcsok, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) flexibilis kábelcsatlakozóval
Csavaros sorkapcsok, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) flexibilis kábelcsatlakozóval
Technikai adatok
Meghúzási nyomaték: 0.6…1 N.m az IEC 60947-1 szerint
Ház anyaga: Önkioltó
Ismétlési pontosság: +/- 0.5 % az IEC 61812-1 szerint
Hőmérséklet-eltérés: +/- 0.05 %/°C
Feszültségeltérés: +/- 0.2 %/V
Késleltetés pontossága: +/- 10 % a teljes skálán 25 °C-on az IEC 61812-1 szerint
Késleltetés típusai
Interval - H: Interval relé
Interval - Hw: Interval relé újraindítással/retriggereléssel
Elektromos jellemzők
Szigetelési ellenállás: 100 MOhm 500 V DC-nél az IEC 60664-1 szerint
Helyreállítási idő: 120 ms kikapcsolás után
Immunitás mikrokiesésekre: 10 ms
Teljesítményfelvétel VA-ben: 3 VA 240 V AC esetén
Teljesítményfelvétel W-ban: 1.5 W 240 V DC esetén
Kapcsolási kapacitás VA-ben: 2000 VA
Minimális kapcsolási áram: 10 mA 5 V DC esetén
Maximális kapcsolási áram: 8 A
Maximális kapcsolási feszültség: 250 V AC
Élettartam
Elektromos élettartam: 100000 ciklus, 8 A 250 V-nál, AC-1
100000 ciklus, 2 A 24 V-nál, DC-1
Mechanikai élettartam: 10000000 ciklus
Környezeti feltételek
IP védettségi fokozat: IP40 ház: az IEC 60529 szerint
IP50 előlap: az IEC 60529 szerint
IP20 sorkapcsok: az IEC 60529 szerint
Szennyezettségi fok: 3 az IEC 60664-1 szerint
Vibráció ellenállás: 20 m/s² (f= 10…150 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn nem működő állapotban 11 ms-ig az IEC 60068-2-27 szerint
5 gn működés közben 11 ms-ig az IEC 60068-2-27 szerint
Relatív páratartalom: 95 % 25…55 °C-on
Üzemi környezeti hőmérséklet: -20…60 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Tanúsítványok
CE, EAC, CSA, RCM, CCC, GL, UL
