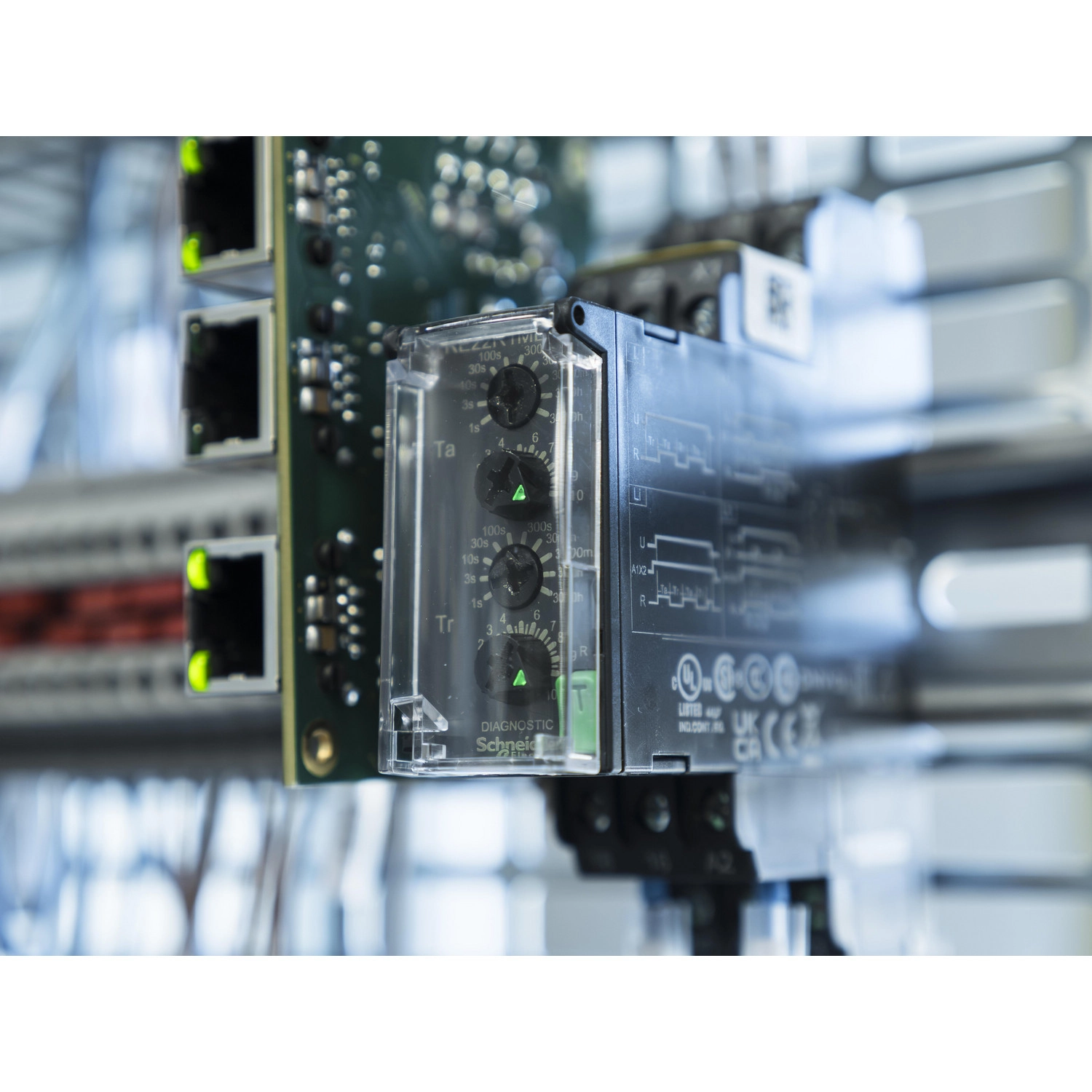

A Schneider Electric Harmony Timer Relays termékcsalád RE22R1DMR típusú időrelé ideális megoldást kínál ipari automatizálási rendszerek számára, ahol precíz időzítés és megbízható működés szükséges. Ez a modern időrelé a szimmetrikus villogó funkciójával kiváló választás jelző és figyelmeztető rendszerek, világítás vezérlés, valamint számos egyéb automatizálási alkalmazás esetén.

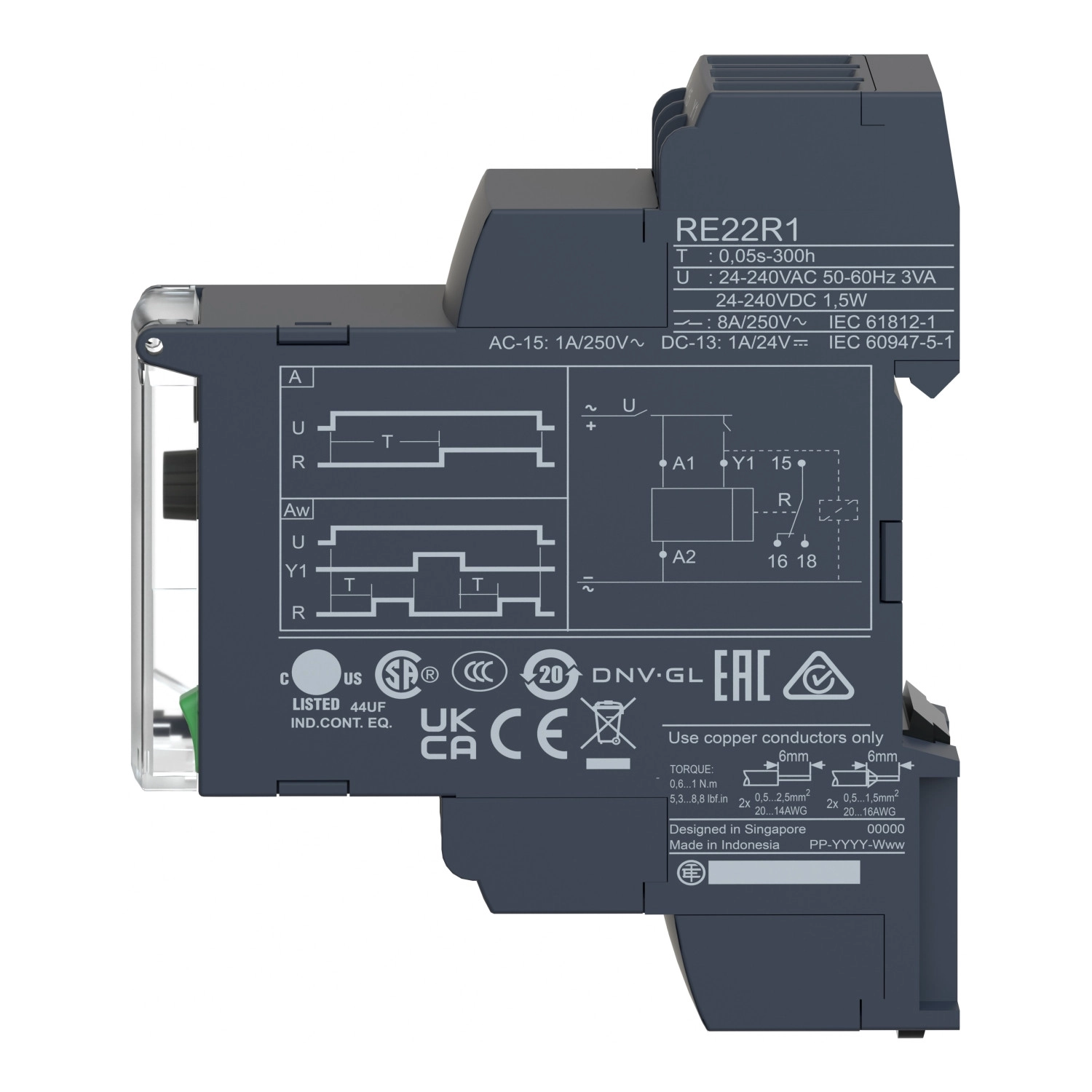

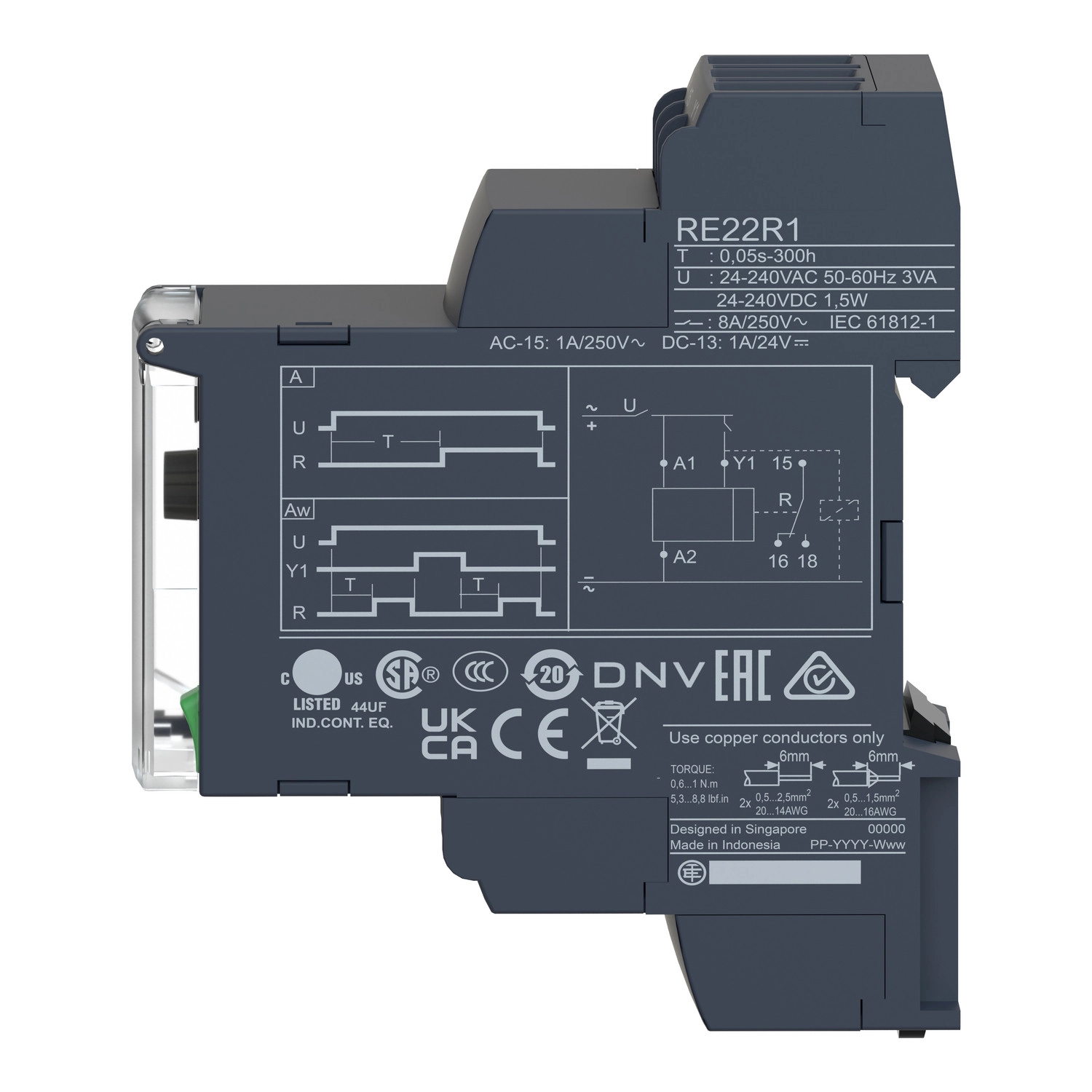

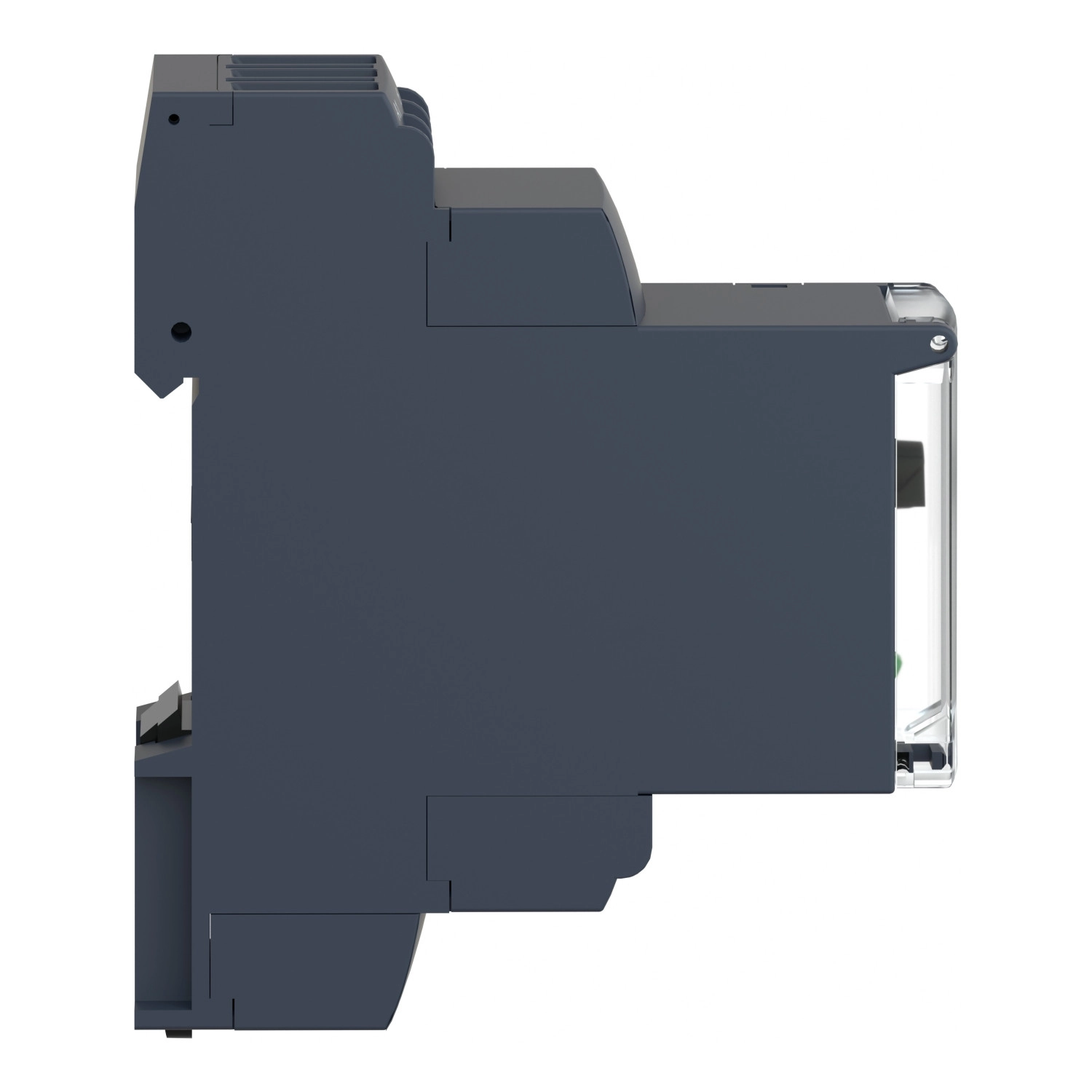

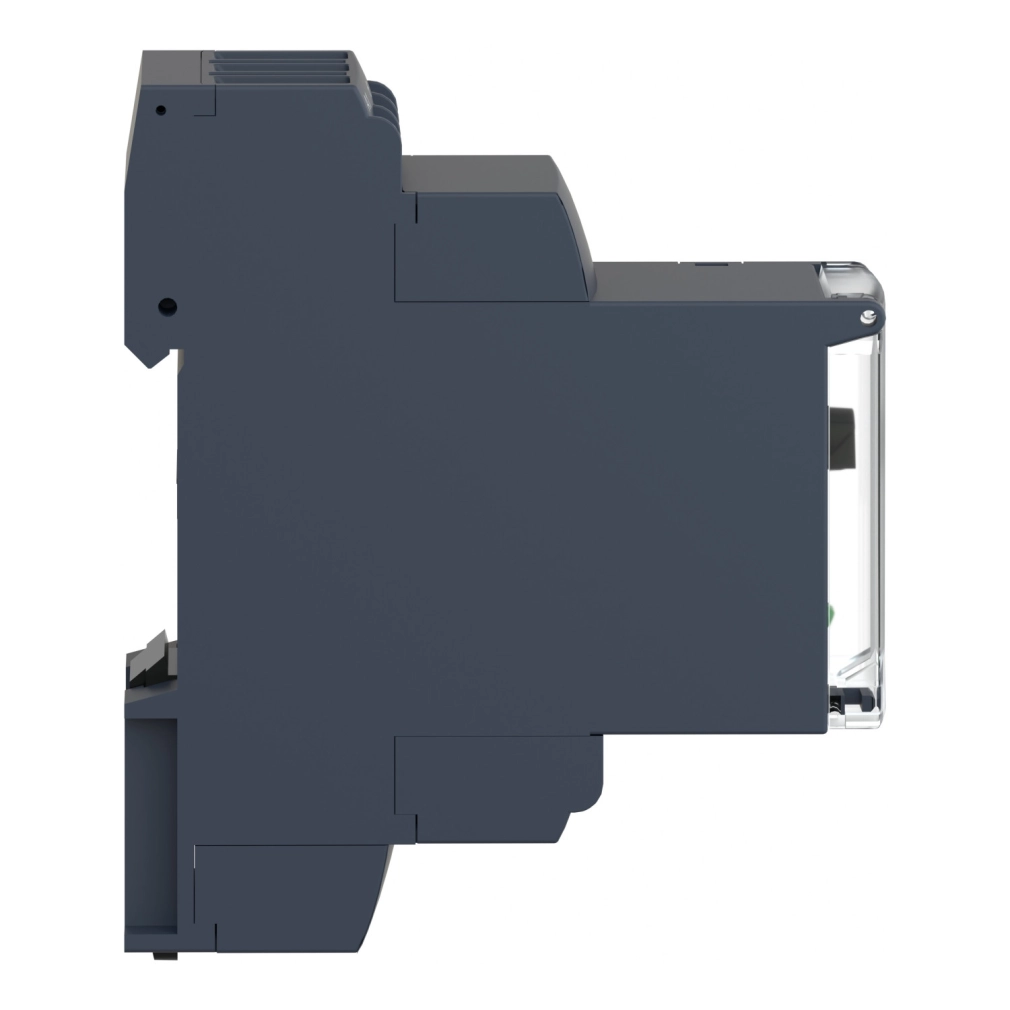

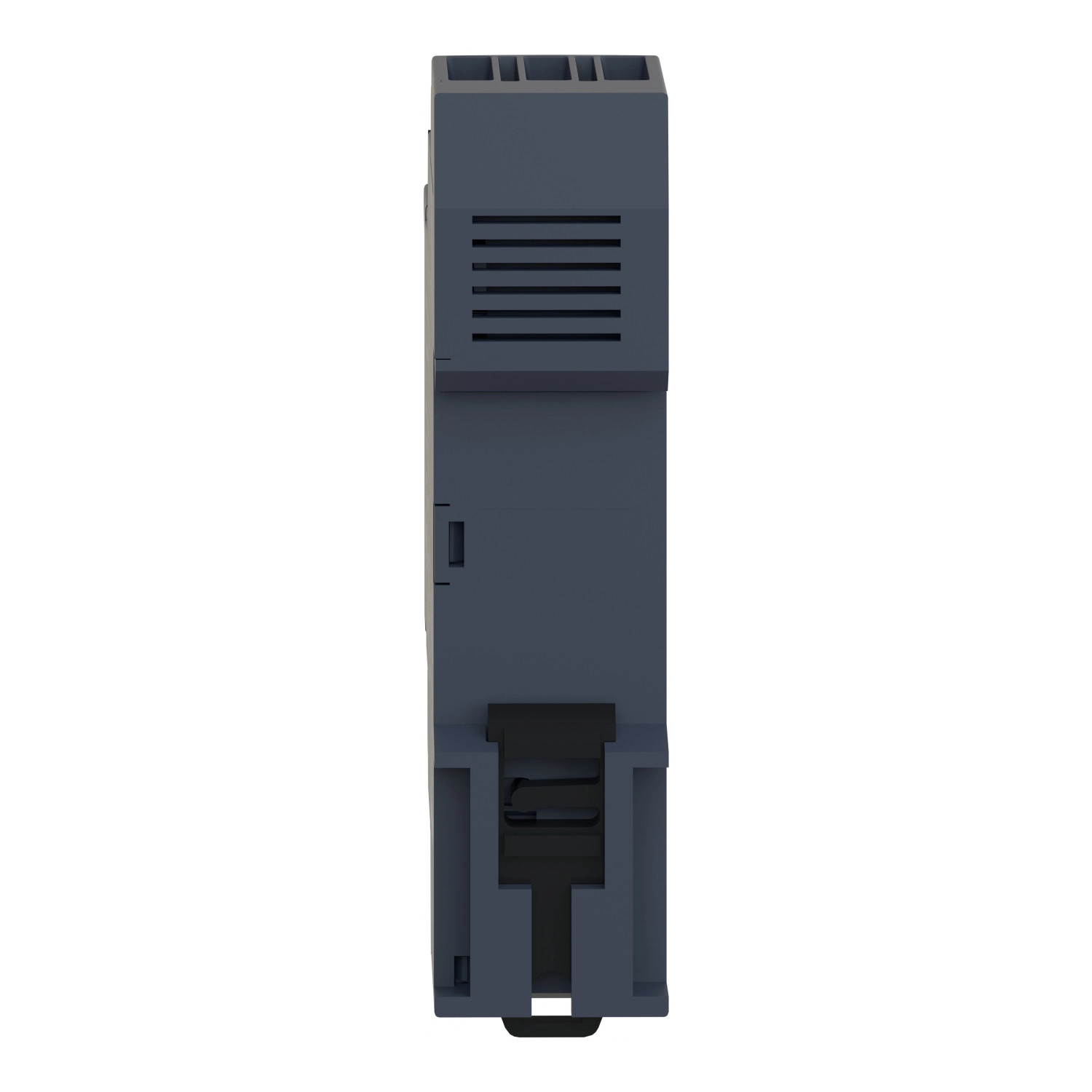

Az RE22R1DMR modell kompakt, 22,5 mm szélességű kialakítással rendelkezik, így könnyedén illeszthető 35 mm-es DIN sínre, helytakarékos megoldást biztosítva kapcsolószekrényekben. A 73 mm mélységű és 90 mm magasságú eszköz kivitelezése lehetővé teszi, hogy bármilyen pozícióban felszerelhető legyen. A készülékház önkioltó anyagból készült, ami növeli a biztonságot ipari környezetben.
Ez az időrelé két működési funkcióval rendelkezik: D (szimmetrikus villogás, kikapcsolt állapotban indul) és Dw (szimmetrikus villogás, kikapcsolt állapotban indul, újraindítási lehetőséggel). A működés során a tápfeszültség rákapcsolása után a relé kimenete kezdeti állapotában marad a beállított időtartamig (T), majd zár ugyanerre az időtartamra. Ez a ciklus folyamatosan ismétlődik a tápfeszültség lekapcsolásáig. A forgókapcsolóval és a diagnosztikai gombbal rendkívül rugalmasan állítható az időzítés 0,05 másodperctől egészen 300 óráig, ami széleskörű alkalmazhatóságot biztosít. Az állapotjelző LED-ek (zöld háttérvilágítás a számlapmutatóhoz, sárga LED a relékimenet állapotához és az időzítés folyamatának jelzéséhez) könnyű diagnosztikát tesznek lehetővé.
Az RE22R1DMR kiemelkedő műszaki paramétereivel tűnik ki: széles tápfeszültség-tartomány (24...240 V AC/DC, 50/60 Hz), ami rendkívül univerzálissá teszi; 8A névleges kimeneti áram és 1 váltóérintkező (1 C/O), ami kadmiummentes kialakítású. A relé maximális kapcsolási feszültsége 250 V AC, kapcsolási teljesítménye pedig 2000 VA. Az időbeállítás pontossága ±10% teljes skálán 25°C-on, ismétlési pontossága ±0,5% az IEC 61812-1 szabványnak megfelelően. A készülék ellenáll a hőmérséklet- és feszültségingadozásnak (±0,05%/°C hőmérséklet-drift, ±0,2%/V feszültség-drift), ami stabil működést biztosít változó környezeti feltételek mellett is.
Az elektromos csatlakozás csavaros sorkapcsokkal történik, amelyek különböző keresztmetszetű tömör és hajlékony vezetékek fogadására alkalmasak. Az eszköz szigetelési ellenállása 100 MOhm 500 V DC-nél, névleges lökőfeszültség-állósága 5 kV, ami magas szintű védelmet biztosít túlfeszültségek ellen. A készülék műszaki adatai között szerepel 10 millió mechanikai és 100 000 elektromos kapcsolási ciklus, B10d = 280 000 és MTTFd = 308,2 év biztonsági megbízhatósági adatokkal, ami igazolja a hosszú élettartamot és a rendkívüli megbízhatóságot.
Schneider Electric Harmony Timer Relays - RE22R1DMR - villogó időrelé, D - Dw, 1CO, 8A, 24 - 240VAC/DC műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Timer Relays
Diszkrét kimenet típusa: Relé
Termék- vagy komponenstípus: Moduláris időrelé
Eszköz rövid neve: RE22
Névleges kimeneti áram: 8 A
Kiegészítő jellemzők
Érintkezők típusa és összetétele: 1 C/O időzített érintkező, kadmiummentes
Késleltetés típusa: Szimmetrikus villogás
Késleltetési tartomány: 0,05...1 s, 30...300 h, 30...300 min, 30...300 s, 3...30 min, 1...10 s, 3...30 s, 0,3...3 s, 10...100 s, 3...30 h

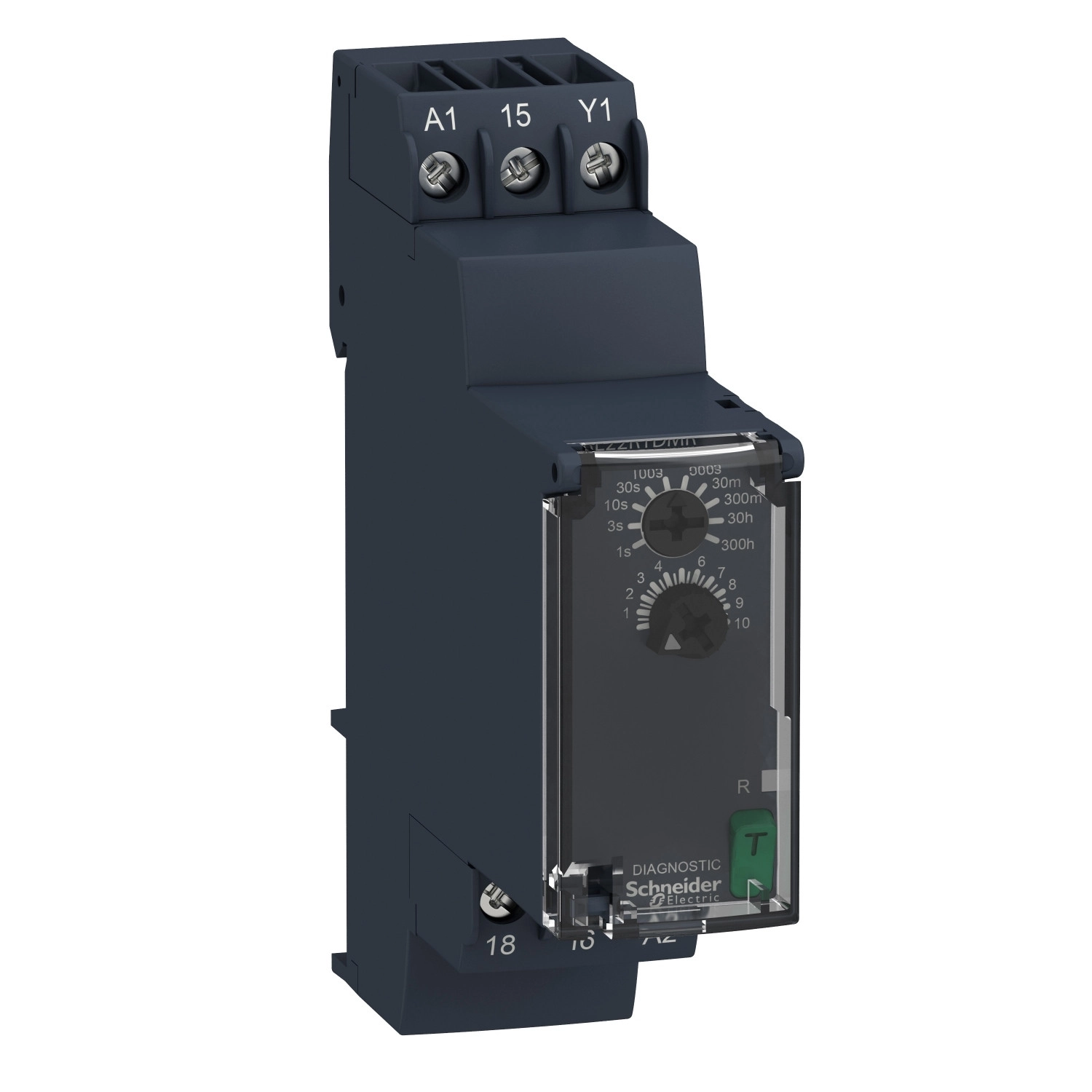

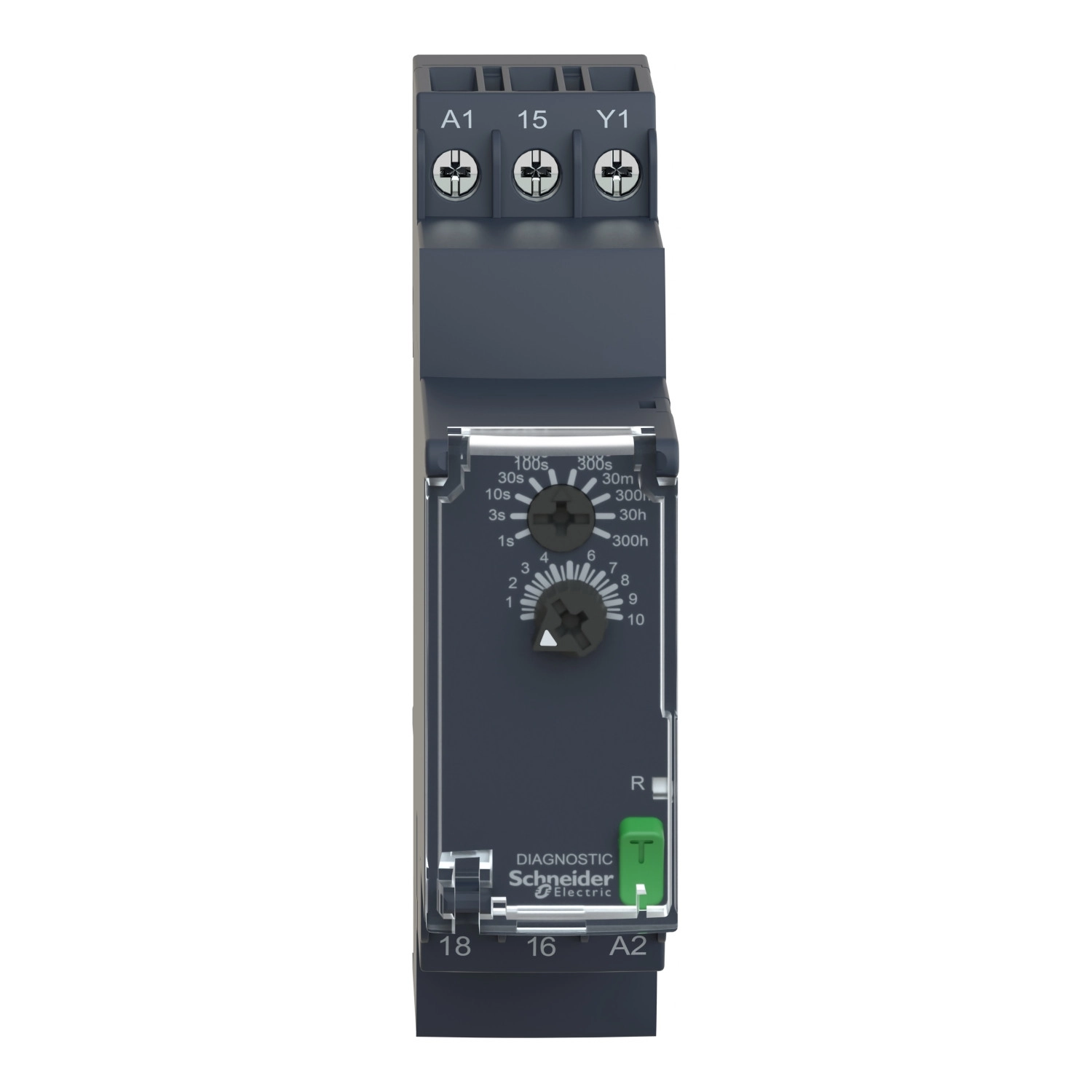

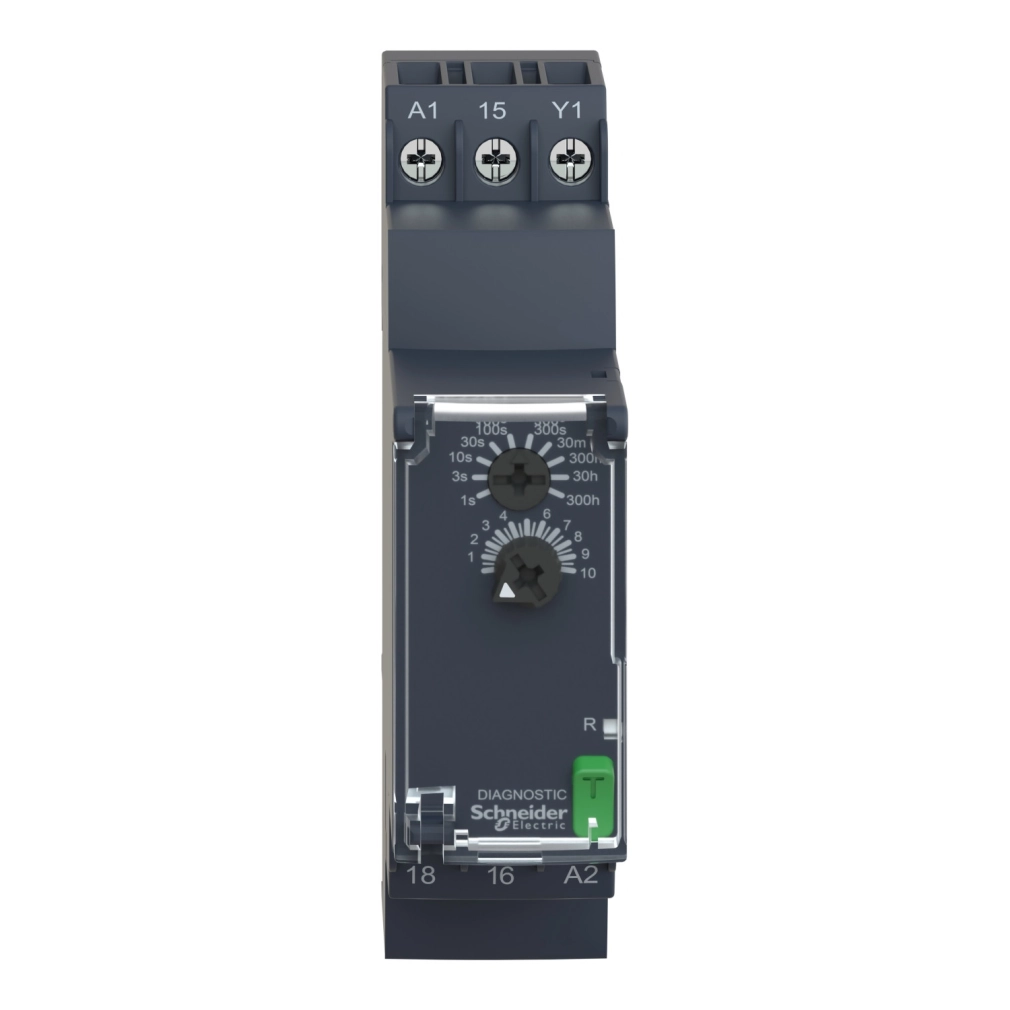

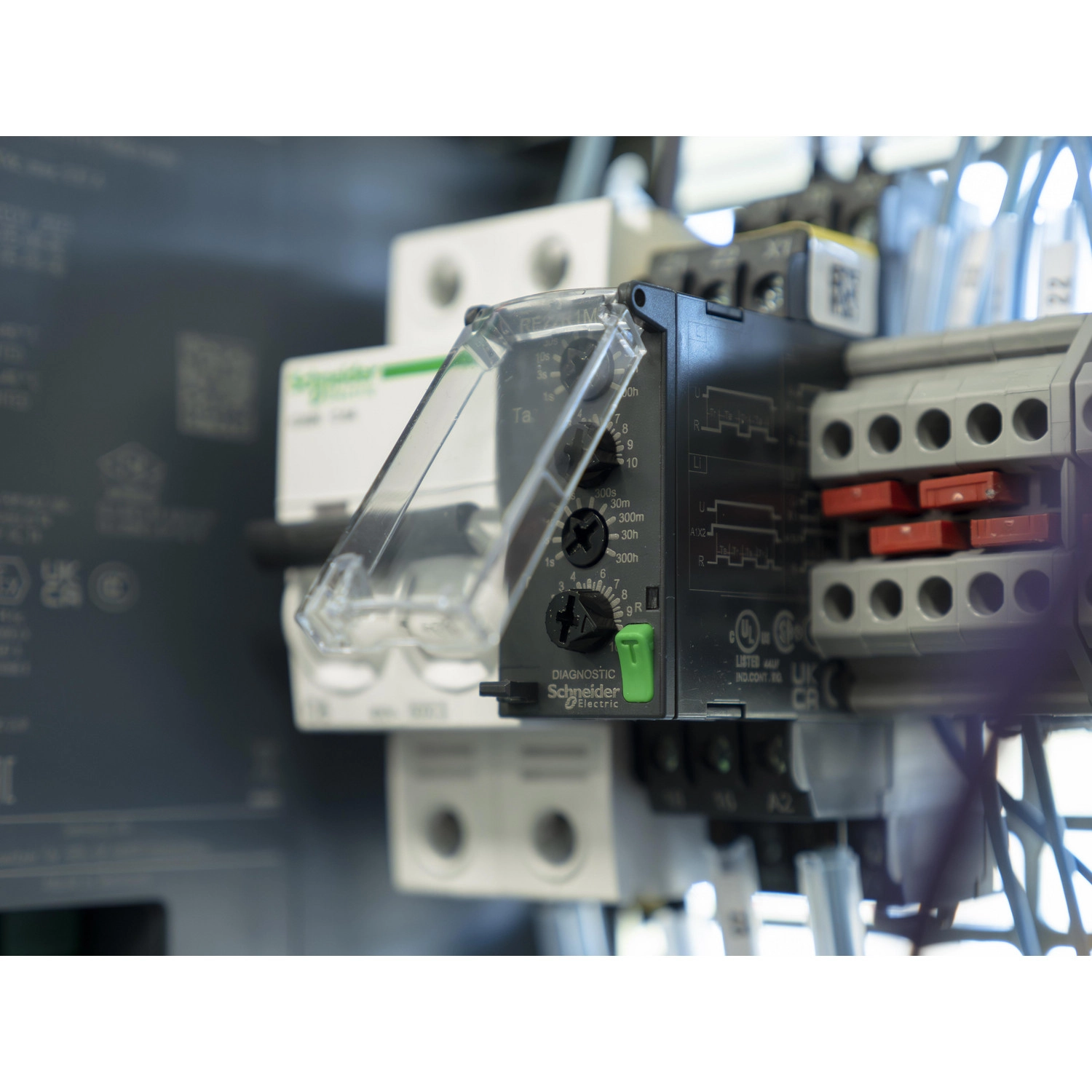

Vezérlés típusa: Forgógomb, Diagnosztikai gomb
Névleges tápfeszültség: 24...240 V AC/DC 50/60 Hz
Elengedési bemeneti feszültség: <= 2,4 V
Feszültségtartomány: 0,85...1,1 Us
Tápfrekvencia: 50...60 Hz +/- 5 %
Csatlakozások és méretek

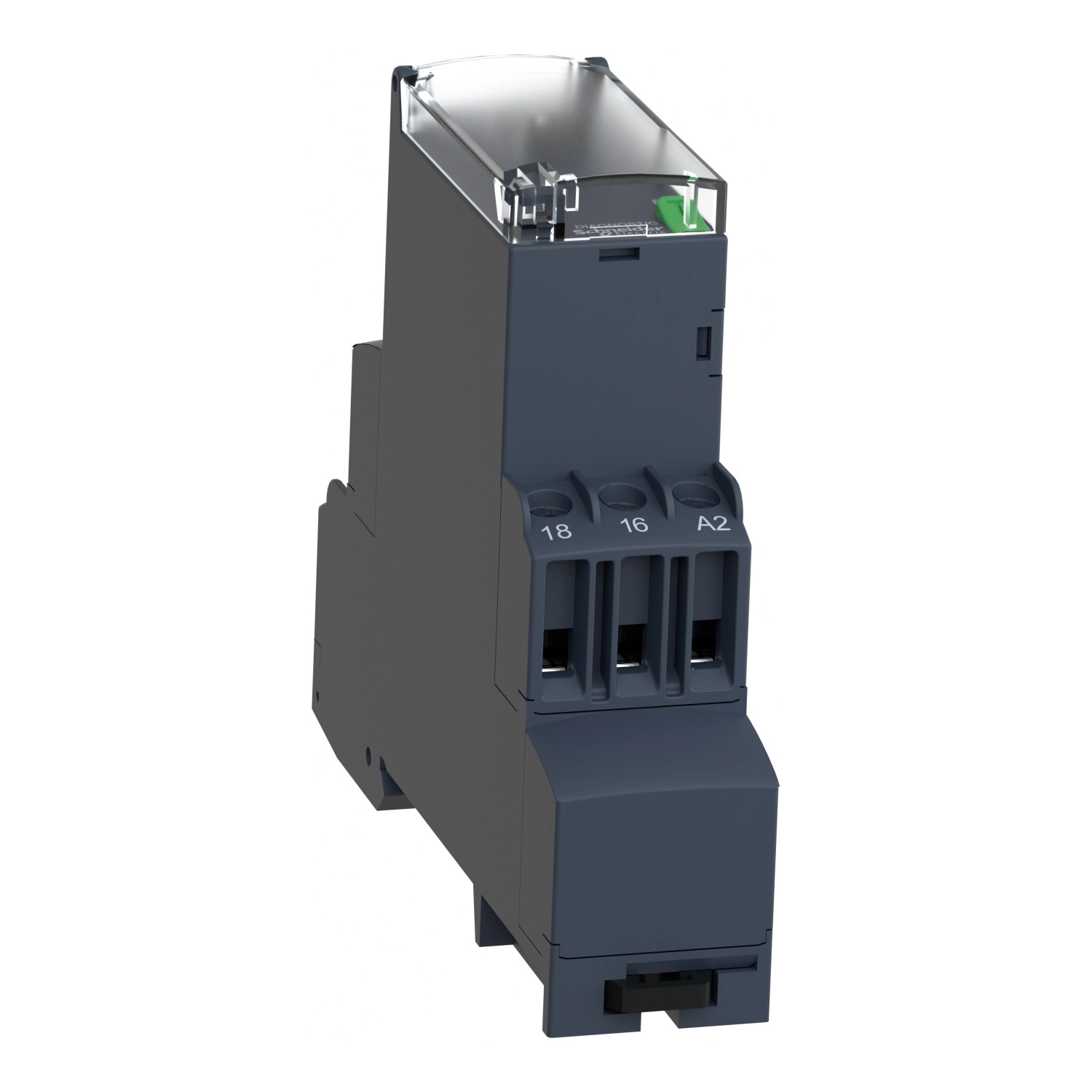

Csatlakozások - kapcsok: Csavaros kapcsok, különböző vezeték-keresztmetszetekhez
Meghúzási nyomaték: 0,6…1 N.m az IEC 60947-1 szerint
Burkolat anyaga: Önkioltó
Szélesség: 22,5 mm
Pontosság és megbízhatóság
Ismétlési pontosság: +/- 0,5 % az IEC 61812-1 szerint
Hőmérséklet-drift: +/- 0,05 %/°C
Feszültség-drift: +/- 0,2 %/V
Késleltetés beállítási pontossága: +/- 10 % teljes skálán 25 °C-on az IEC 61812-1 szerint
Késleltetési funkciók
Késleltetés típusa: Szimmetrikus villogás - D- Szimmetrikus villogó relé (kikapcsolt impulzussal indul), Szimmetrikus villogás - Dw- Szimmetrikus villogó relé (kikapcsolt impulzussal indul) újraindítási lehetőséggel
Működési jellemzők
Vezérlőjel impulzusszélessége: 100 ms párhuzamos terheléssel, 30 ms
Szigetelési ellenállás: 100 MOhm 500 V DC-nél az IEC 60664-1 szerint
Visszaállási idő: 120 ms kikapcsoláskor
Mikrokimaradás elleni immunitás: 10 ms
Elektromos jellemzők
Teljesítményfelvétel VA-ban: 3 VA 240 V AC-nél
Teljesítményfelvétel W-ban: 1,5 W 240 V DC-nél
Kapcsolási teljesítmény VA-ban: 2000 VA
Minimális kapcsolási áram: 10 mA 5 V DC-nél
Maximális kapcsolási áram: 8 A
Maximális kapcsolási feszültség: 250 V AC
Élettartam
Elektromos élettartam: 100000 ciklus, 8 A, 250 V, AC-1; 100000 ciklus, 2 A, 24 V, DC-1
Mechanikai élettartam: 10000000 ciklus
Védelem és biztonság
Névleges lökőfeszültség-állóság: 5 kV 1,2…50 µs esetén az IEC 60664-1 szerint
Bekapcsolási késleltetés: 100 ms
Kúszóáram-út: 4 kV/3 az IEC 60664-1 szerint
Túlfeszültségi kategória: III az IEC 60664-1 szerint
Biztonsági megbízhatósági adatok: B10d = 280000, MTTFd = 308,2 év
Szerelés
Szerelési helyzet: Bármilyen pozíció

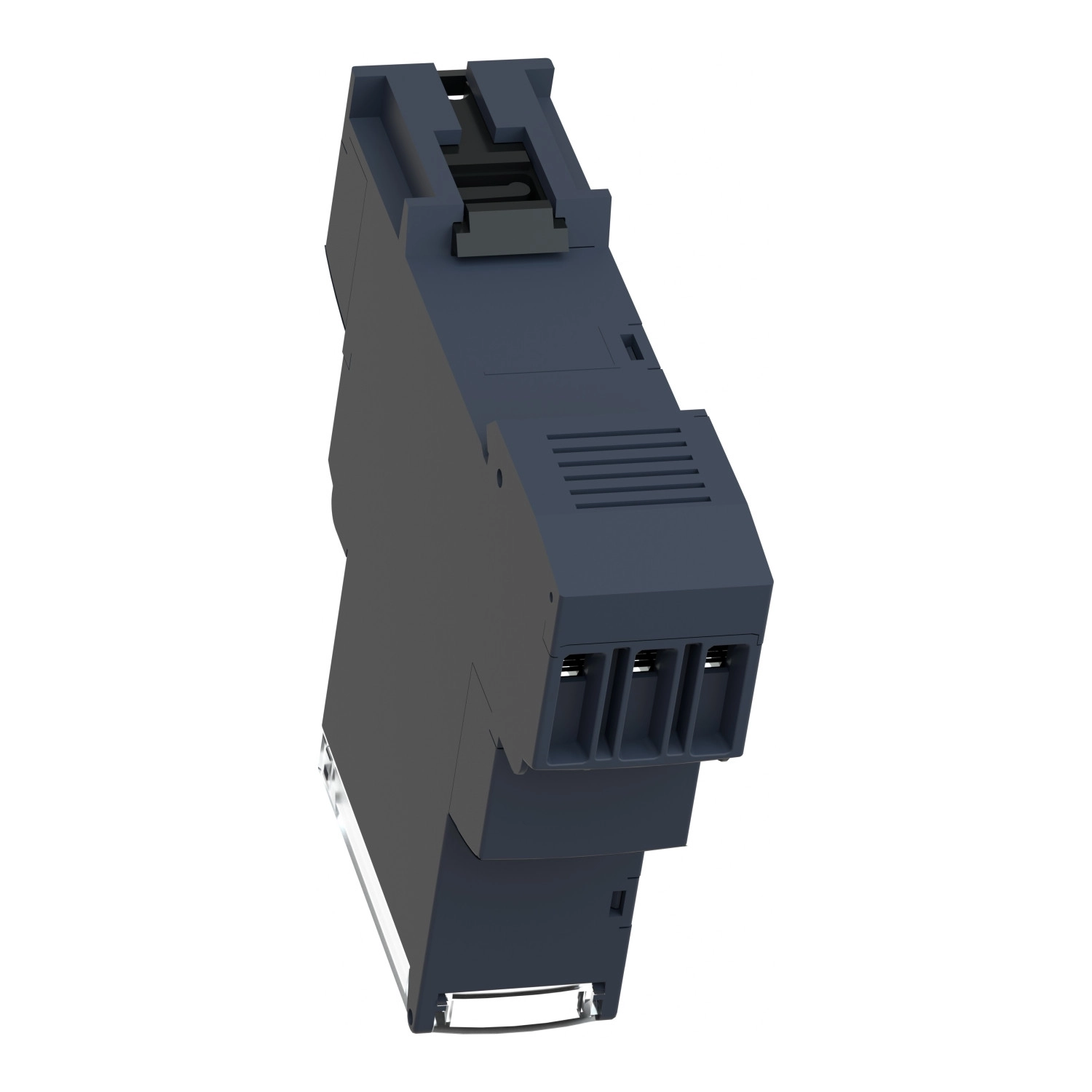

Szerelési támasz: 35 mm-es DIN sín az IEC 60715 szerint
Állapotjelzés
Állapot LED: LED zöld háttérvilágítás (folyamatos) a számlapmutatóhoz, LED sárga (folyamatos) a relékimenet bekapcsolt állapotához, LED sárga (gyors villogás) az időzítés folyamatához és a relékimenet kikapcsolt állapotához, LED sárga (lassú villogás) az időzítés folyamatához és a relékimenet bekapcsolt állapotához
Környezeti feltételek
Környezeti működési hőmérséklet: -20…60 °C
Tárolási hőmérséklet: -40…70 °C
IP védettségi fokozat: IP40 burkolat, IP50 előlap, IP20 csatlakozók
Szennyezettségi szint: 3 az IEC 60664-1 szerint
Vibrációállóság: 20 m/s² (f= 10…150 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn nem működés közben 11 ms-ig, 5 gn működés közben 11 ms-ig
