A Schneider Electric Harmony Timer Relays sorozatba tartozó RE22R1CMR egy sokoldalú, dual funkciós ejtéskésleltető időrelé, amely két különböző üzemmódban képes működni az ipari automatizálási rendszerekben. Ez az eszköz ideális választás olyan alkalmazásokban, ahol pontos időzítés szükséges a kapcsolási folyamatokhoz, mint például a motoros hajtások, szivattyúk, és ipari berendezések vezérlésénél, ahol a kikapcsolást követő kontaktus nyitását késleltetni kell.
A RE22R1CMR modell 24-240V AC/DC univerzális tápfeszültséggel rendelkezik, így rugalmasan alkalmazható különböző rendszerekben anélkül, hogy a tápfeszültség miatt korlátozást jelentene. A széles 50-60 Hz-es frekvenciatartománynak köszönhetően globálisan használható. A modell kiemelkedő jellemzője a rendkívül széles időzítési tartománya, amely 0,05 másodperctől egészen 300 óráig terjed, 8 különböző időtartomány-beállítással. Ez lehetővé teszi a precíz időzítést a milliszekundumos tartománytól a hosszú órákig terjedő alkalmazásokig.
A termék két különböző funkcióval rendelkezik: a "C" funkcióval, ami egy standard ejtéskésleltető relé vezérlőjellel, valamint a "Ct" funkcióval, amely ugyancsak ejtéskésleltető relé vezérlőjellel, de kiegészítve szünet/összegzés funkcióval. Ez utóbbi lehetővé teszi, hogy az időzítést megszakítsuk és később folytassuk, miközben a rendszer megjegyzi az eltelt időt. A relé 1 C/O (váltó) időzített kontaktussal rendelkezik, amely kadmiumtól mentes, így környezetbarátabb alternatívát nyújt. A relé 8A névleges kimeneti árama és 250V AC maximális kapcsolási feszültsége megfelelő terhelhetőséget biztosít a legtöbb alkalmazáshoz.
A kezelést és beállítást a forgógomb, diagnosztikai gomb és külső potenciométer segíti. A készülék állapotáról LED-ek tájékoztatnak: zöld háttérvilágítás a tárcsamutató jelzésére, sárga LED a kimeneti relé állapotának jelzésére, valamint villogó sárga LED-ek az időzítés folyamatának jelzésére különböző relé állapotok mellett. A precíz működést ±0,5%-os ismételhetőségi pontosság és ±10%-os időzítési pontosság jellemzi, ami ipari alkalmazásokban kiváló értéknek számít.

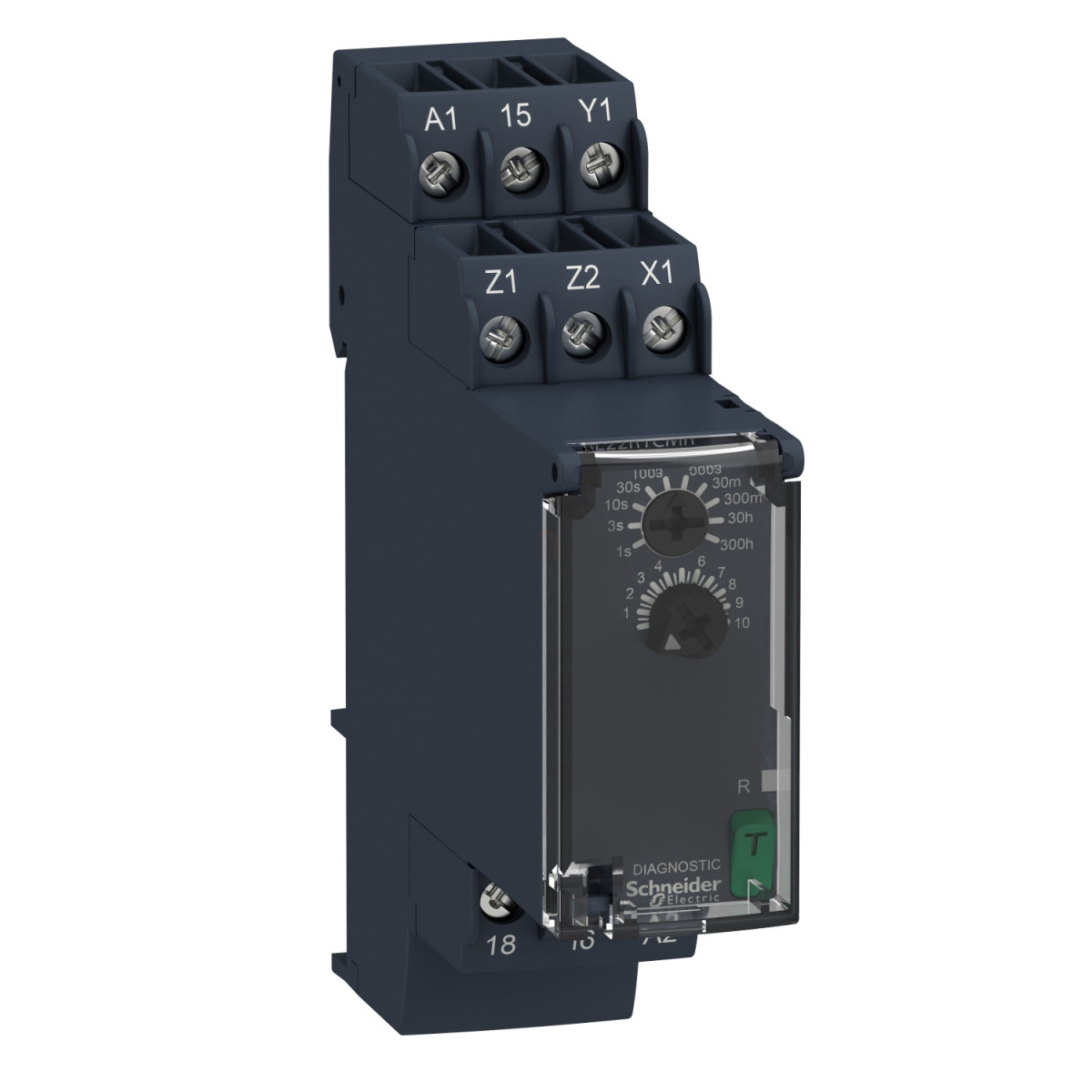

A RE22R1CMR időrelé kompakt, mindössze 22,5 mm szélességű DIN sínre pattintható kivitelben készül, amely szabványos 35 mm-es DIN sínre szerelhető. A ház önkioltó anyagból készül, a csatlakozások csavaros sorkapcsokkal történnek, amelyek lehetővé teszik mind tömör, mind sodrott vezetékek csatlakoztatását különböző keresztmetszetekben. A készülék IP40-es védettségű házzal, IP50-es előlappal és IP20-as sorkapcsokkal rendelkezik, így megfelelő védelmet nyújt a tipikus ipari környezetekben. A termék -20°C és +60°C közötti környezeti hőmérsékleten működőképes, és 10 millió mechanikai és 100.000 elektromos kapcsolási ciklust bír el, ami hosszú élettartamot garantál a mindennapi használat során.
Schneider Electric Harmony Timer Relays - RE22R1CMR - ejtéskésleltető időrelé, C - Ct, 1CO, 8A, 24 - 240VAC/DC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Timer Relays
Diszkrét kimeneti típus: Relé
Termék vagy komponens típusa: Moduláris időzítő relé
Eszköz rövid neve: RE22
Névleges kimeneti áram: 8 A
Kiegészítő jellemzők
Kontaktus típusa és összetétele: 1 C/O időzített kontaktus, kadmium mentes
Időkésleltetés típusa: Kikapcsolás-késleltetés
Időkésleltetés tartomány: 10...100 s, 3...30 s, 0,05...1 s, 30...300 s, 30...300 h, 30...300 min, 3...30 min, 3...30 h, 0,3...3 s, 1...10 s
Vezérlési típus: Forgató gomb, Diagnosztikai gomb, Külső potenciométer
Névleges tápfeszültség: 24...240 V AC/DC 50/60 Hz
Kioldási bemeneti feszültség: <= 2,4 V
Feszültségtartomány: 0,85...1,1 Us
Tápellátás frekvenciája: 50...60 Hz +/- 5 %
Csatlakozások
Csatlakozások - sorkapcsok: Csavaros sorkapcsok, különböző méretű vezetékekhez, tömör és sodrott kivitelben
Meghúzási nyomaték: 0,6...1 N.m IEC 60947-1 szerint
Fizikai jellemzők
Ház anyaga: Önkioltó
Ismételhetőségi pontosság: +/- 0,5 % IEC 61812-1 szerint
Hőmérsékleti drift: +/- 0,05 %/°C
Feszültségi drift: +/- 0,2 %/V
Időkésleltetés beállítási pontossága: +/- 10 % a teljes skálához képest 25 °C-on IEC 61812-1 szerint
Funkciók
Időkésleltetés típusai: C- Kikapcsolás-késleltetésű relé vezérlőjellel, Ct- Kikapcsolás-késleltetésű relé vezérlőjellel és szünet/összegzéssel
Vezérlőjel impulzus szélessége: 100 ms párhuzamos terheléssel, 30 ms
Szigetelési ellenállás: 100 MOhm 500 V DC feszültségnél IEC 60664-1 szerint
Villamos jellemzők
Visszaállási idő: 120 ms feszültségmentesítéskor
Mikrokiesésekkel szembeni immunitás: 10 ms
Teljesítményfelvétel VA-ben: 3 VA 240 V AC-nél
Teljesítményfelvétel W-ban: 1,5 W 240 V DC-nél
Kapcsolási kapacitás VA-ben: 2000 VA
Minimális kapcsolási áram: 10 mA 5 V DC-nél
Maximális kapcsolási áram: 8 A
Maximális kapcsolási feszültség: 250 V AC
Élettartam
Elektromos élettartam: 100000 ciklus, 8 A 250 V-nál, AC-1, 100000 ciklus, 2 A 24 V-nál, DC-1
Mechanikai élettartam: 10000000 ciklus
Szerelési jellemzők
Névleges lökőfeszültség állóság: 5 kV 1,2...50 µs időtartamnál IEC 60664-1 szerint
Bekapcsolási késleltetés: 100 ms
Kúszóáramút: 4 kV/3 IEC 60664-1 szerint
Túlfeszültség kategória: III IEC 60664-1 szerint
Biztonsági megbízhatósági adatok: MTTFd = 205,4 év, B10d = 190000
Szerelési helyzet: Bármilyen pozíció
Szerelési támogatás: 35 mm-es DIN sín IEC 60715 szerint
Kijelzők
Állapotjelző LED-ek: Zöld háttérvilágítás (folyamatos) a tárcsamutató jelzésére, Sárga LED (folyamatos) a kimeneti relé bekapcsolt állapotához, Sárga LED (gyors villogás) az időzítés folyamatában és kimeneti relé kikapcsolva, Sárga LED (lassú villogás) az időzítés folyamatában és kimeneti relé bekapcsolva
Környezeti adatok
Üzemeltetési környezeti hőmérséklet: -20...60 °C
Tárolási környezeti hőmérséklet: -40...70 °C
IP védettségi fokozat: IP40 ház: IEC 60529 szerint, IP50 előlap: IEC 60529 szerint, IP20 sorkapcsok: IEC 60529 szerint
Szennyezettségi fokozat: 3 IEC 60664-1 szerint
Rezgésállóság: 20 m/s² (f= 10...150 Hz) IEC 60068-2-6 szerint
Ütésállóság: 15 gn nem üzemelve 11 ms-ig IEC 60068-2-27 szerint, 5 gn üzemelés közben 11 ms-ig IEC 60068-2-27 szerint
Relatív páratartalom: 95 % 25...55 °C hőmérsékleten
Szabványok és direktívák
Szabványok: UL 508, IEC 61812-1
Direktívák: 2004/108/EK - elektromágneses kompatibilitás, 2006/95/EK - kisfeszültségű direktíva
Terméktanúsítványok: UL, CE, CCC, CSA, GL, RCM, EAC
Méretek
Szélesség: 22,5 mm
