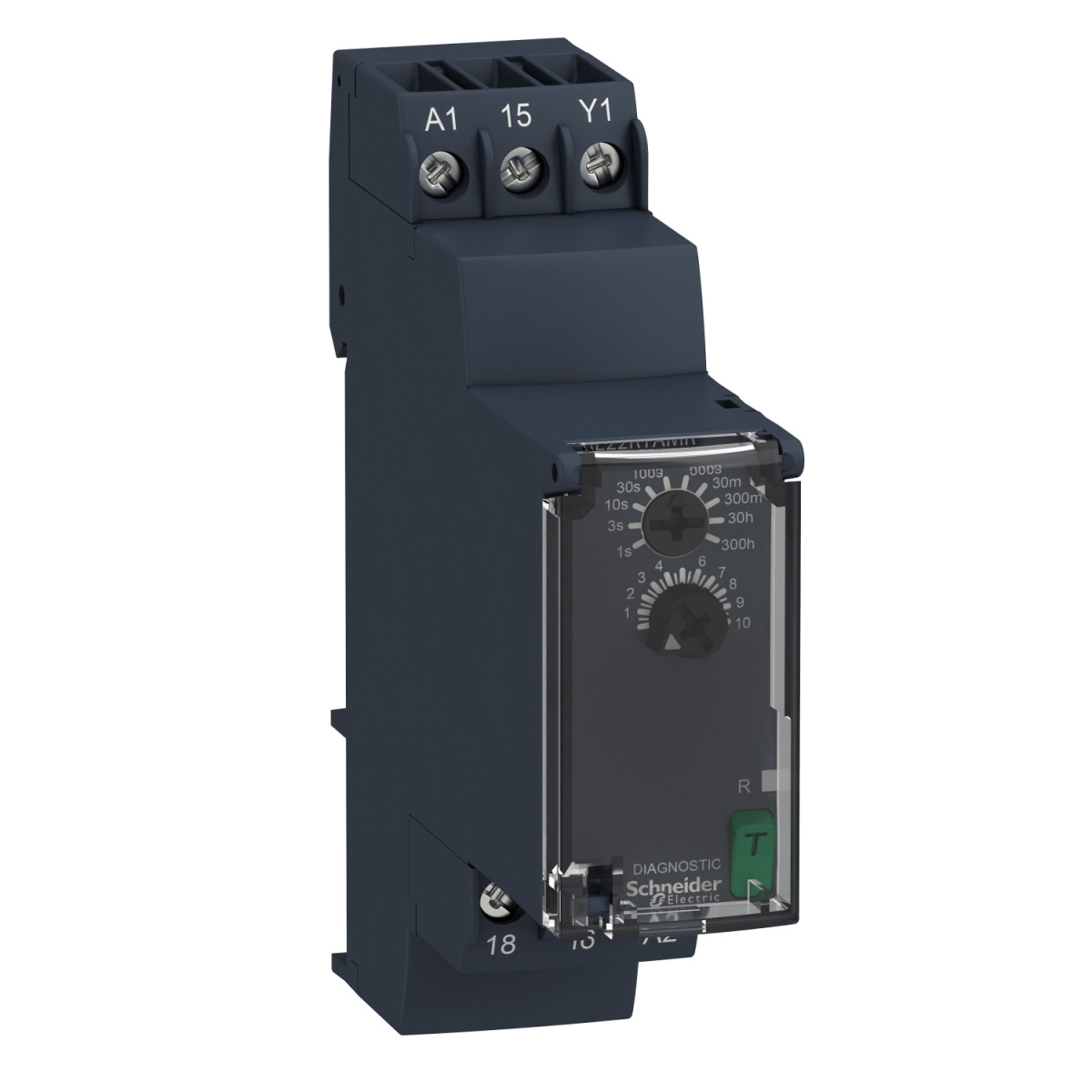

A Schneider Electric Harmony Timer Relays termékcsaládjába tartozó RE22R1AMR egy sokoldalú, bekapcsolás késleltető időrelé, amely ipari környezetben rendkívül megbízható időzítési funkciókat kínál. Ez a precíz időrelé rugalmas tápfeszültség tartománnyal rendelkezik, ami különösen hasznos változó elektromos környezetekben való alkalmazásoknál.
A RE22R1AMR modell két funkcióval van ellátva: az A funkció egy egyszerű bekapcsolás késleltető relé működést biztosít, míg az Aw funkció lehetővé teszi a bekapcsolás késleltetést újraindítási/retrigger vezérléssel. A tápfeszültség rákapcsolásakor az időzítési periódus T elindul, és annak végén a kimeneti relé(k) zár(nak). Az Aw funkcióban az Y1 bemenet energizálása a kimeneti relé(ke)t nyitja, míg az Y1 kikapcsolása újraindítja az időzítési periódust. A második kimenet beállítható időzítettre ("TIMED") vagy azonnalira ("INST"), ami további rugalmasságot biztosít az alkalmazásokban.
A RE22 időrelé széles időtartomány beállítást tesz lehetővé, 0.05 másodperctől egészen 300 óráig, ami gyakorlatilag bármilyen ipari időzítési feladathoz megfelelővé teszi. Az időbeállítás pontossága +/- 10% a teljes skálán 25 °C-on, ami megfelel az IEC 61812-1 szabványnak. A 24...240 V AC/DC 50/60 Hz tápfeszültség tartomány lehetővé teszi a készülék használatát különböző táphálózatokban, és 0.85...1.1 Us feszültségtartományban megbízhatóan működik.
A RE22R1AMR kivételes elektromos tulajdonságokkal rendelkezik: 8 A névleges kimeneti árammal, amely lehetővé teszi akár 2000 VA kapcsolási kapacitást. Az 1 váltóérintkező (C/O) kadmiummentes, ami környezetbarátabb megoldást biztosít. Az elektromos élettartam 100000 ciklus 8 A terhelésnél 250 V AC esetén, valamint 100000 ciklus 2 A terhelésnél 24 V DC esetén, miközben a mechanikai élettartam eléri a 10 millió ciklust. Ez hosszú távú, megbízható működést garantál még ipari környezetben is.
A vezérlés forgókapcsolóval és diagnosztikai nyomógombbal történik, a készülék állapotát pedig többszínű LED jelzőfények mutatják: zöld háttérvilágítás a mutatóskála kijelzéséhez, sárga LED (folyamatos) a kimeneti relé működésekor, sárga LED (gyors villogás) időzítés közben kikapcsolt kimeneti relénél, valamint sárga LED (lassú villogás) időzítés közben bekapcsolt kimeneti relénél.
A modul kompakt kialakítású, csupán 22,5 mm széles, 90 mm magas és 73 mm mély, így könnyedén telepíthető 35 mm-es DIN sínre az IEC 60715 szabvány szerint. A csatlakozás csavaros sorkapcsokkal történik, amelyek különböző típusú és méretű vezetékek fogadására alkalmasak. A telepítési pozíció tetszőleges, ami növeli a felhasználási lehetőségeket.
A RE22R1AMR kiváló védelmi tulajdonságokkal rendelkezik, beleértve az IP40 védettségű házat, IP50 előlapot és IP20 terminálokat, mind az IEC 60529 szabványnak megfelelően. A készülék kiváló környezeti ellenállással bír: -20...60 °C üzemi hőmérséklet tartomány, vibráció-ellenállás 20 m/s² (f= 10...150 Hz) az IEC 60068-2-6 szerint, valamint ütésállóság 15 gn nem működő állapotban és 5 gn működés közben az IEC 60068-2-27 szerint. A készülék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CE, UL, GL, CCC, EAC, RCM és CSA minősítéseket, ami globális alkalmazhatóságát biztosítja.
Schneider Electric Harmony Timer Relays - RE22R1AMR - bekapcsolás késleltető időrelé, A - Aw, 1CO, 8A, 24 - 240VAC/DC műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Timer Relays
Kimenet típusa: Relé
Termék vagy alkatrész típusa: Moduláris időrelé
Eszköz rövid neve: RE22
Névleges kimeneti áram: 8 A
Kiegészítő jellemzők
Érintkezők típusa és összeállítása: 1 C/O (váltóérintkező) időzített kontaktus, kadmiummentes
Időkésleltetés típusa: Bekapcsolás késleltetés
Időkésleltetési tartomány: 3...30 s, 30...300 s, 10...100 s, 0.05...1 s, 1...10 s, 30...300 h, 30...300 perc, 0.3...3 s, 3...30 h, 3...30 perc
Vezérlés típusa: Forgókapcsoló, Diagnosztikai gomb
Névleges tápfeszültség: 24...240 V AC/DC 50/60 Hz
Bemeneti kioldó feszültség: <= 2,4 V
Feszültségtartomány: 0,85...1,1 Us
Tápfrekvencia: 50...60 Hz +/- 5 %
Csatlakozás és ház
Csatlakozások - sorkapcsok: Csavaros sorkapcsok különböző méretű vezetékekhez: tömör, rugalmas, kábelvéggel vagy anélkül
Meghúzási nyomaték: 0,6…1 N.m az IEC 60947-1 szerint
Ház anyaga: Önkioltó
Szélesség: 22,5 mm
Szerelési helyzet: Bármilyen pozíció
Szerelési tartó: 35 mm-es DIN sín az IEC 60715 szerint
Pontosság
Ismétlési pontosság: +/- 0,5 % az IEC 61812-1 szerint
Hőmérséklet drift: +/- 0,05 %/°C
Feszültség drift: +/- 0,2 %/V
Időkésleltetés beállítási pontossága: +/- 10 % a teljes skálán 25 °C-on az IEC 61812-1 szerint
Villamos paraméterek
Szigetelési ellenállás: 100 MOhm 500 V DC-nél az IEC 60664-1 szerint
Visszaállási idő: 120 ms feszültségkieséskor
Mikroszakadásokkal szembeni immunitás: 10 ms
Teljesítményfelvétel VA-ben: 3 VA 240 V AC-nél
Teljesítményfelvétel W-ban: 1,5 W 240 V DC-nél
Kapcsolási kapacitás VA-ben: 2000 VA
Minimális kapcsolási áram: 10 mA 5 V DC-nél
Maximális kapcsolási áram: 8 A
Maximális kapcsolási feszültség: 250 V AC
Élettartam
Elektromos élettartam: 100000 ciklus, 8 A 250 V-nál, AC-1; 100000 ciklus, 2 A 24 V-nál, DC-1
Mechanikai élettartam: 10000000 ciklus
Időzítési funkciók
Rendelkezésre álló funkció: A - Bekapcsolás késleltető relé-1 C/O; Aw- Bekapcsolás késleltető relé újraindítás/retrigger funkcióval-1 C/O
Funkciók száma: 2
Állapotjelzés
Állapotjelző LED: LED háttérvilágítás zöld (folyamatos) a skálamutató jelzéséhez; LED sárga (folyamatos) a kimeneti relé működésekor; LED sárga (gyors villogás) időzítés alatt és kikapcsolt kimeneti relénél; LED sárga (lassú villogás) időzítés alatt és bekapcsolt kimeneti relénél
Védettség
IP védettségi fokozat: IP40 ház: az IEC 60529 szerint; IP50 előlap: az IEC 60529 szerint; IP20 sorkapcsok: az IEC 60529 szerint
Szennyezettségi fokozat: 3 az IEC 60664-1 szerint
Túlfeszültségi kategória: III az IEC 60664-1 szerint
Környezeti feltételek
Működési környezeti hőmérséklet: -20…60 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Relatív páratartalom: 95 % 25…55 °C-on
Vibrációállóság: 20 m/s² (f= 10…150 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn nem működő állapotban 11 ms-ig az IEC 60068-2-27 szerint; 5 gn működés közben 11 ms-ig az IEC 60068-2-27 szerint
