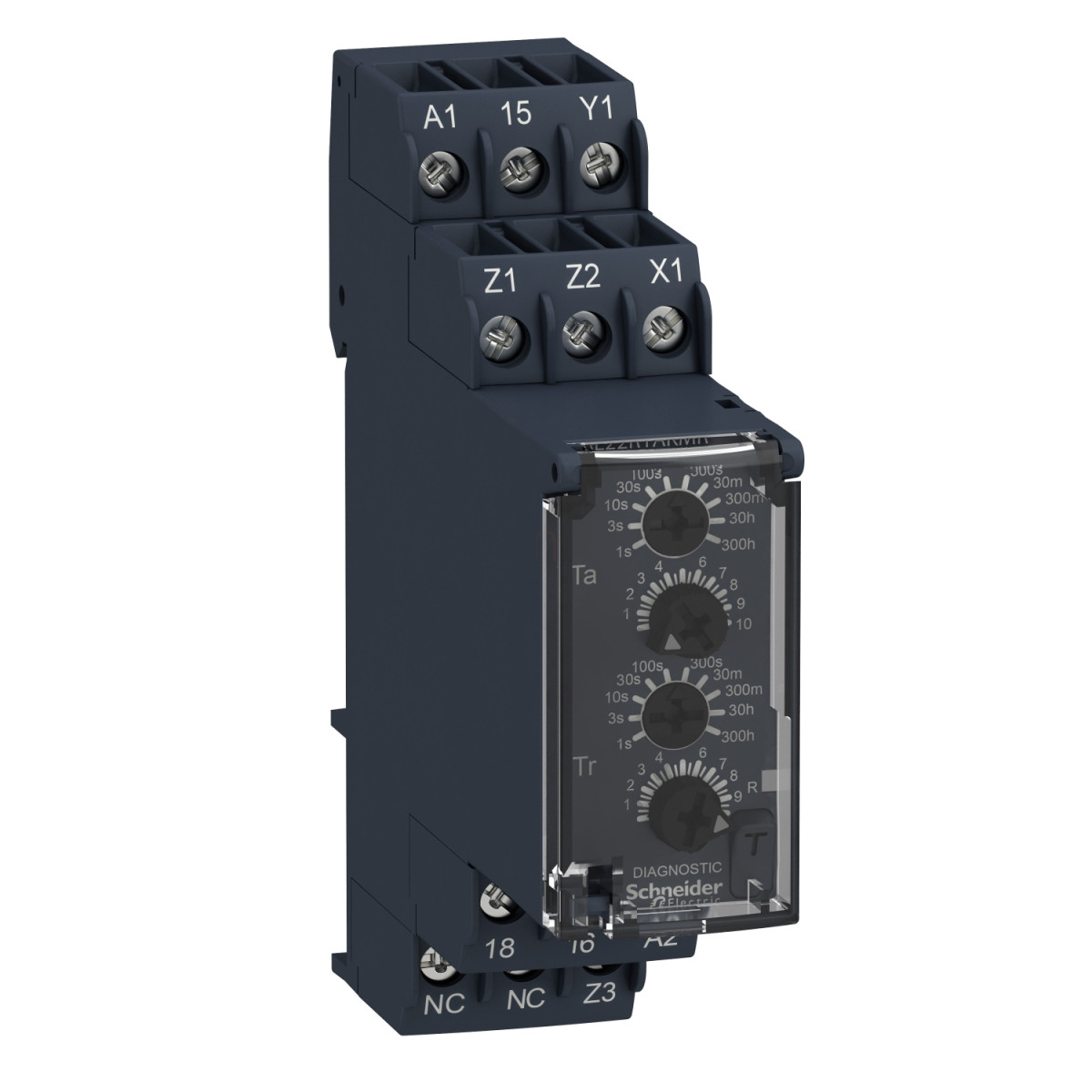

Schneider Electric Harmony Timer Relays - RE22R1AKMR - be - és kikapcsolás késleltető időrelé, Ak - Akt, 1CO, 8A, 24 - 240VAC/DC

Szélesség méret: 99,09999999999999 mm

Hosszúság méret: 27,9 mm

Magasság méret: 86,40000000000001 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Harmony Timer Relays - RE22R1AKMR - be - és kikapcsolás késleltető időrelé, Ak - Akt, 1CO, 8A, 24 - 240VAC/DC

Name: Schneider Electric Harmony Timer Relays - RE22R1AKMR - be - és kikapcsolás késleltető időrelé, Ak - Akt, 1CO, 8A, 24 - 240VAC/DC
Brand: Schneider Electric
SKU: 3606480792410
Price: 15307 HUF
Availability: InStock

15 307 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Schneider Electric Harmony Zelio Time időrelé

Időrelé

A Schneider Electric Harmony Timer Relays sorozatból származó RE22R1AKMR típusú dual funkciós időrelé egy sokoldalú és megbízható ipari automatizálási komponens, amely aszimmetrikus be- és kikapcsolás késleltetési funkcióval rendelkezik. Ez az időrelé különösen hasznos olyan alkalmazásokban, ahol precíz időzítésre van szükség mind a bekapcsolás, mind a kikapcsolás során, miközben rugalmas vezérlési lehetőségeket biztosít.

A RE22R1AKMR modell 8 amperes névleges kimeneti árammal és egy váltóérintkezővel (1 C/O) rendelkezik, amely tökéletesen alkalmas különböző ipari vezérlési feladatokra. A készülék kivételesen széles tápfeszültség-tartománnyal büszkélkedhet, hiszen 24-240 V AC/DC feszültségtartományban működik, ami jelentősen megkönnyíti a különböző rendszerekbe történő beépítését. A 50-60 Hz-es hálózati frekvencián való működés lehetővé teszi a világszerte történő felhasználást.

Az időrelé időkésleltetési tartományai rendkívül széles skálán mozognak, a 0.05 másodperctől egészen a 300 óráig terjednek, ami lehetővé teszi a mérnökök számára, hogy pontosan az alkalmazási igényeknek megfelelően állítsák be az időzítéseket. A beállítás pontossága +/- 10% a teljes skálán 25°C-on, az ismétlési pontosság pedig +/- 0.5%, ami kiváló működési stabilitást biztosít. A készülék hőmérséklet- és feszültségdriftje minimális, ami tovább növeli a megbízhatóságot változó környezeti feltételek mellett is.

A RE22R1AKMR két különböző időzítési funkcióval rendelkezik: az Ak funkció (aszimmetrikus be- és kikapcsolás késleltetés vezérlőjellel) és az Akt funkció (aszimmetrikus be- és kikapcsolás késleltetés vezérlőjellel, szünet/összegzés vezérléssel). Ezek a funkciók kiemelkedő rugalmasságot biztosítanak a különböző vezérlési feladatokhoz. A vezérlés történhet forgókapcsoló, diagnosztikai gomb vagy külső potenciométer segítségével. A készülék állapotát LED-ek jelzik: zöld háttérvilágítás a tárcsamutató jelzéséhez, sárga LED a kimeneti relé állapotának és az időzítés folyamatának jelzéséhez.

A termék szerelése egyszerű, 35 mm-es DIN sínre szerelhető az IEC 60715 szabványnak megfelelően, és bármilyen pozícióban felszerelhető. Kompakt méretének köszönhetően - 22.5 mm szélesség, 90 mm magasság, 73 mm mélység - helytakarékos megoldást jelent kapcsolószekrényekben. A csatlakozás csavaros sorkapcsokkal történik, amelyek különböző keresztmetszetű vezetékekhez alkalmasak, a meghúzási nyomaték 0.6-1 Nm az IEC 60947-1 szabványnak megfelelően.

Schneider Electric Harmony Timer Relays - RE22R1AKMR - be - és kikapcsolás késleltető időrelé, Ak - Akt, 1CO, 8A, 24 - 240VAC/DC műszaki adatok

Főbb jellemzők

Termékcsalád: Harmony Timer Relays

Diszkrét kimenet típusa: Relé

Termék vagy komponens típus: Moduláris időrelé

Eszköz rövid neve: RE22

Névleges kimeneti áram: 8 A

Kiegészítő információk

Érintkezők típusa és összetétele: 1 C/O időzített kontaktus, kadmium mentes

Időkésleltetés típusa: Aszimmetrikus bekapcsolás- és kikapcsolás-késleltetés

Időkésleltetési tartomány: 30...300 h, 3...30 min, 30...300 s, 0.05...1 s, 30...300 min, 10...100 s, 0.3...3 s, 3...30 h, 1...10 s

Vezérlés típusa: Forgó gomb, diagnosztikai gomb, külső potenciométer

Névleges tápfeszültség: 24...240 V AC/DC 50/60 Hz

Elengedési bemeneti feszültség: <= 2.4 V

Feszültségtartomány: 0.85...1.1 Us

Tápfrekvencia: 50...60 Hz +/- 5 %

Csatlakozások és méretadatok

Csatlakozások - sorkapcsok: Csavaros sorkapcsok, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) tömör kábelvég nélkül

Meghúzási nyomaték: 0.6...1 N.m az IEC 60947-1 szerint

Ház anyaga: Önkioltó

Szélesség: 22.5 mm

Műszaki paraméterek

Ismétlési pontosság: +/- 0.5 % az IEC 61812-1 szerint

Hőmérséklet drift: +/- 0.05 %/°C

Feszültség drift: +/- 0.2 %/V

Időkésleltetés beállítási pontossága: +/- 10 % a teljes skálán 25 °C-on az IEC 61812-1 szerint

Időkésleltetés típusok: On-delay and off-delay - Ak- Aszimmetrikus bekapcsolás és kikapcsolás késleltető relé vezérlőjellel, On-delay and off-delay - Akt-Aszimmetrikus be/kikapcsolás késleltető relé vezérlőjellel & szünet/összegzés vezérlőjellel

Elektromos jellemzők

Szigetelési ellenállás: 100 MOhm 500 V DC-nél az IEC 60664-1 szerint

Visszaállási idő: 120 ms feszültségelvételnél

Védelem mikrokimaradás ellen: 10 ms

Teljesítményfelvétel: 3 VA 240 V AC-nél, 1.5 W 240 V DC-nél

Kapcsolási képesség: 2000 VA

Minimum kapcsolási áram: 10 mA 5 V DC-nél

Maximum kapcsolási áram: 8 A

Maximum kapcsolási feszültség: 250 V AC

Villamos élettartam: 100000 ciklus, 8 A 250 V-nál, AC-1, 100000 ciklus, 2 A 24 V-nál, DC-1

Mechanikai élettartam: 10000000 ciklus

Névleges lökőfeszültség-állóság: 5 kV 1.2...50 µs-nál az IEC 60664-1 szerint

Környezeti feltételek

IP védettségi szint: IP40 ház az IEC 60529 szerint, IP50 előlap az IEC 60529 szerint, IP20 sorkapcsok az IEC 60529 szerint

Környezeti működési hőmérséklet: -20...60 °C

Tárolási környezeti hőmérséklet: -40...70 °C

Szennyezettségi fok: 3 az IEC 60664-1 szerint

Rezgésállóság: 20 m/s² (f= 10...150 Hz) az IEC 60068-2-6 szerint

Ütésállóság: 15 gn nem működő állapotban 11 ms-ig az IEC 60068-2-27 szerint, 5 gn működés közben 11 ms-ig az IEC 60068-2-27 szerint

Relatív páratartalom: 95 % 25...55 °C-on

Szabványok és tanúsítványok

Szabványok: UL 508, IEC 61812-1

Termék tanúsítványok: EAC, CSA, UL, RCM, CCC, GL, CE

Termék adatok

Szélesség méret

99,09999999999999 mm

Hosszúság méret

27,9 mm

Magasság méret

86,40000000000001 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606480792410

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Mélység

73 mm

Névleges áram

8 A

Tömeg

100 g/db

Cikkszám

3606480792410
