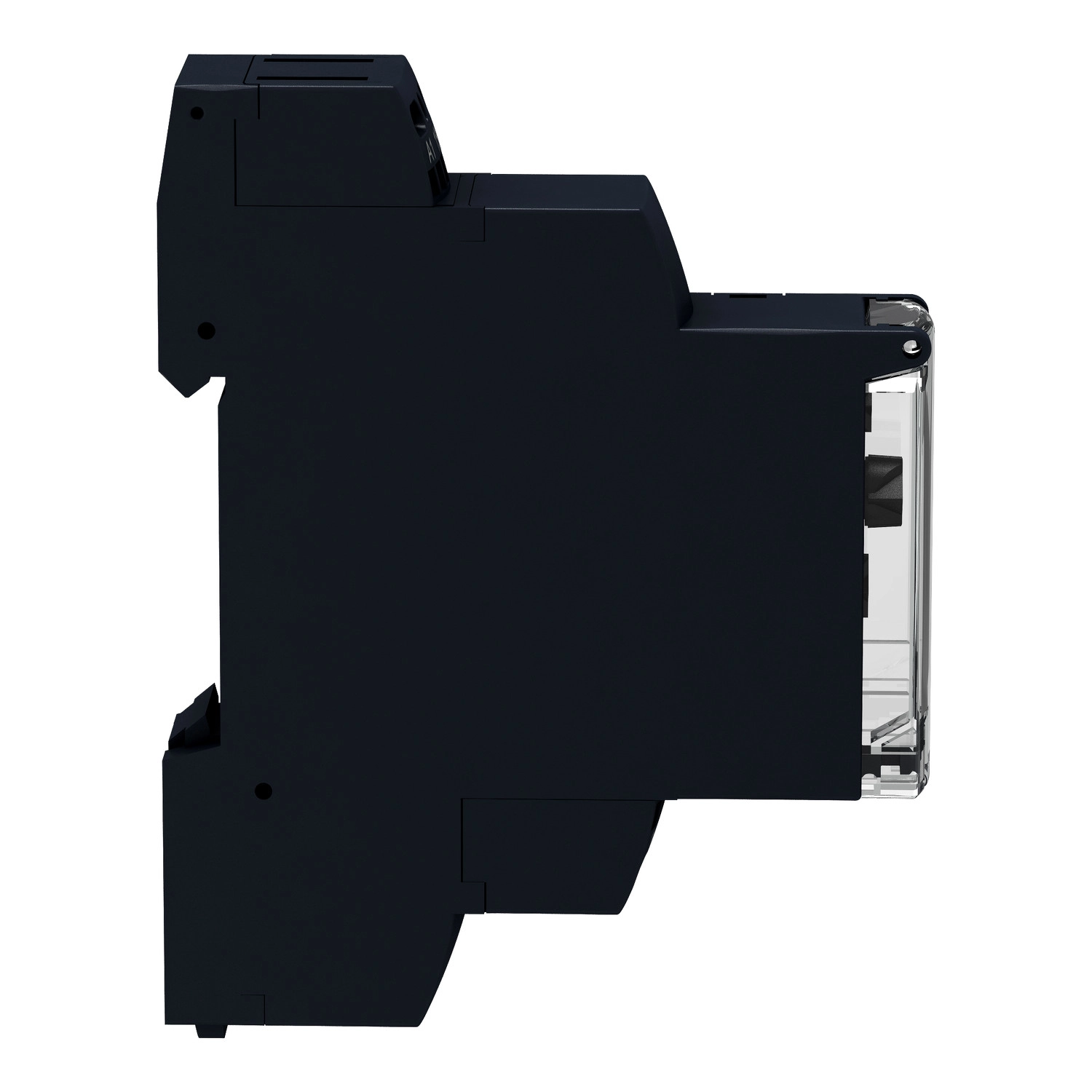

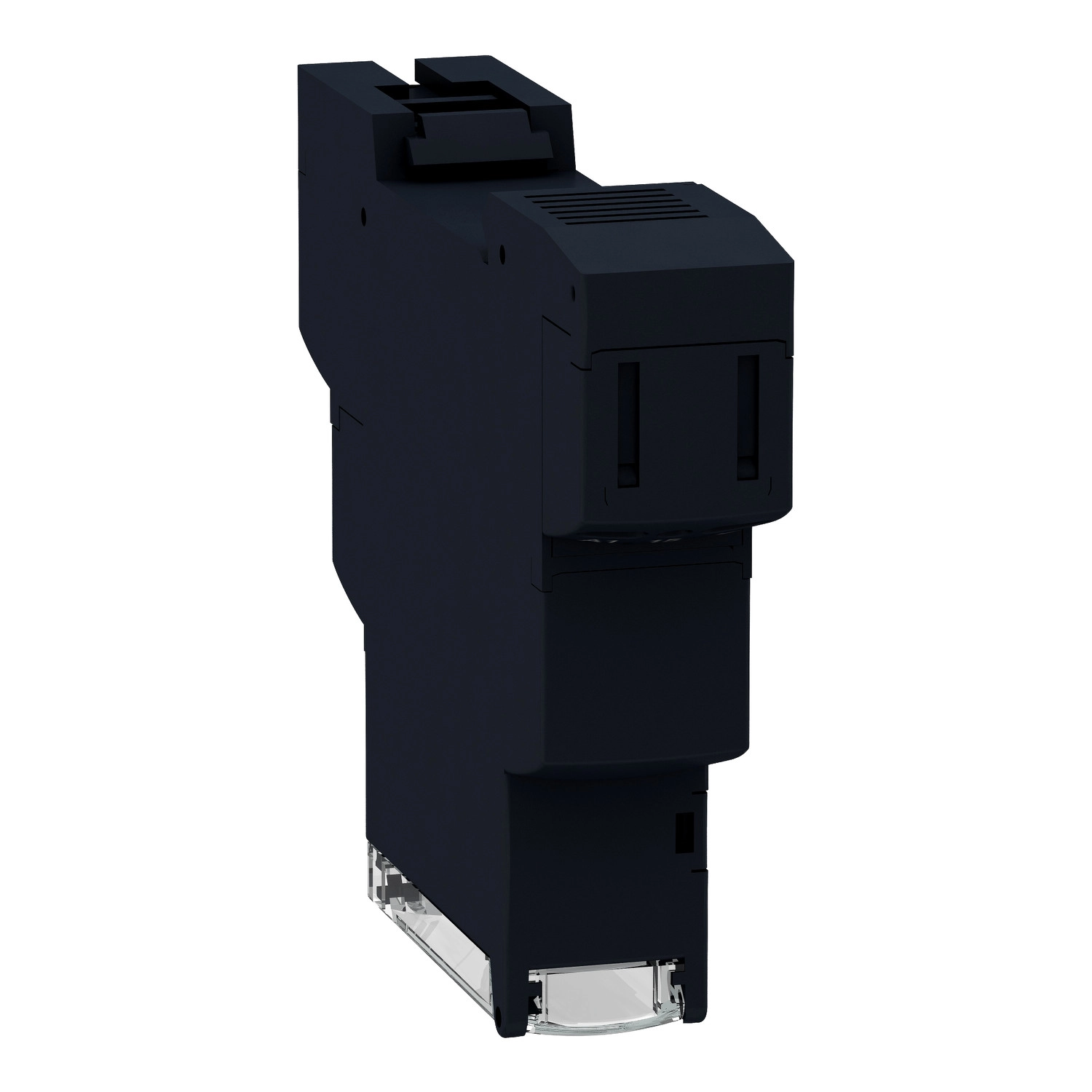

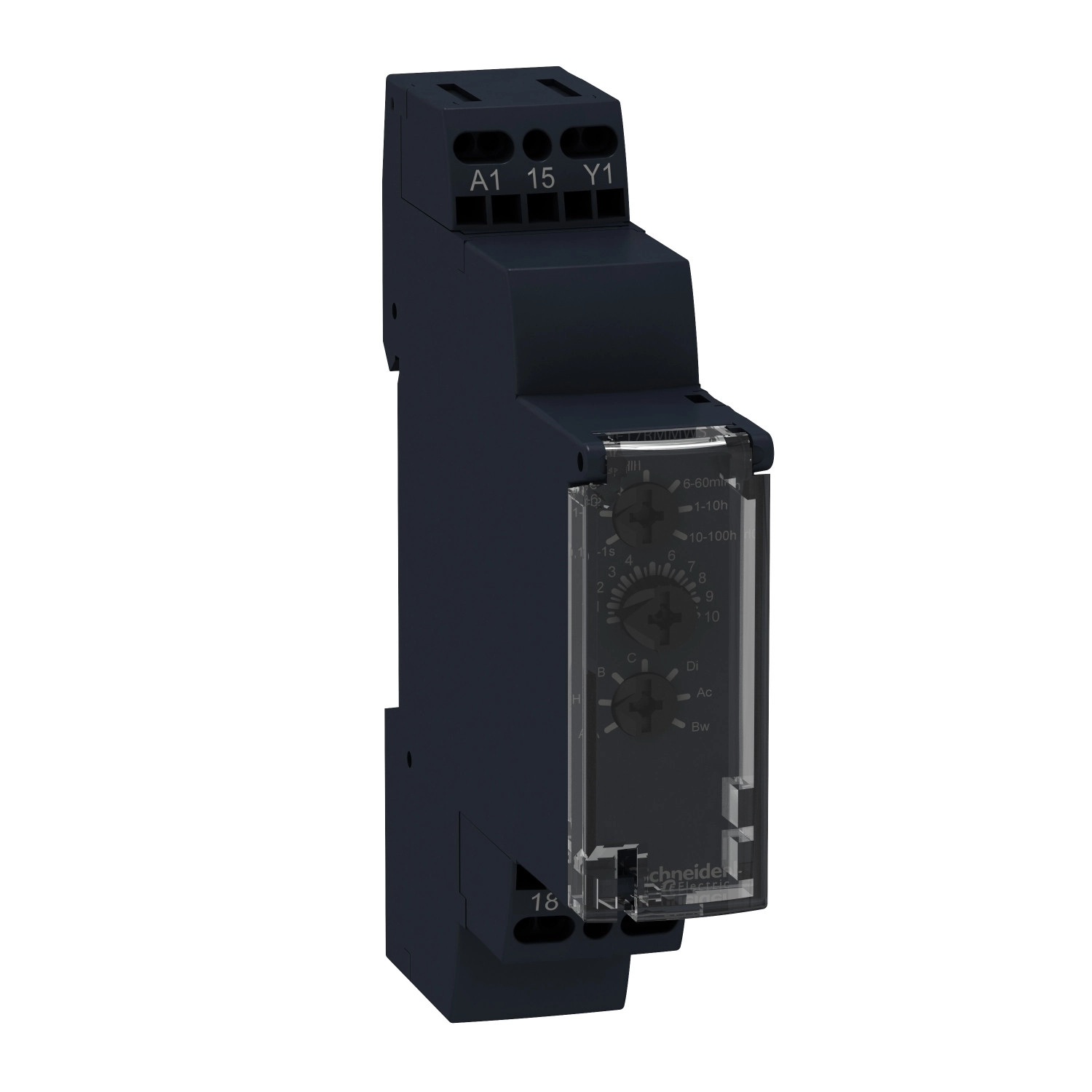

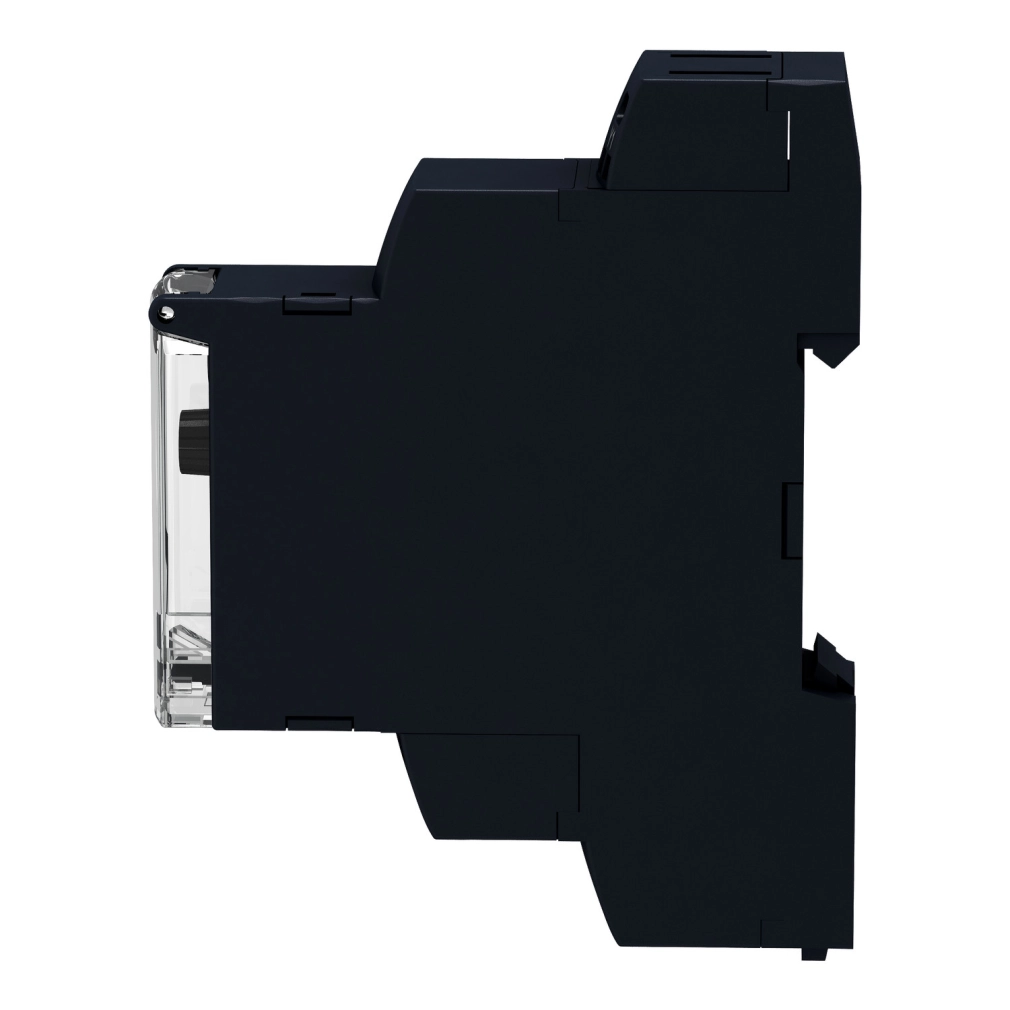

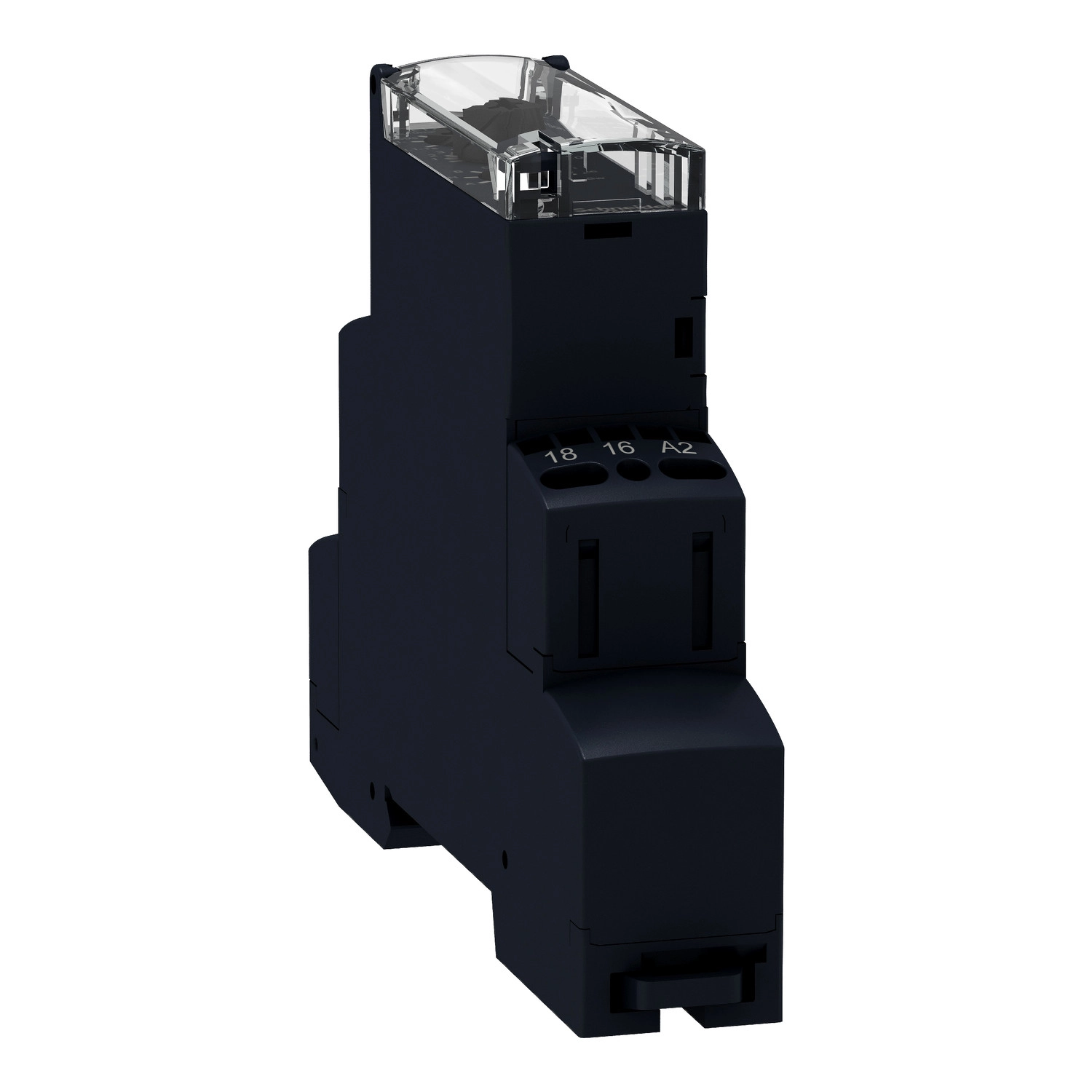

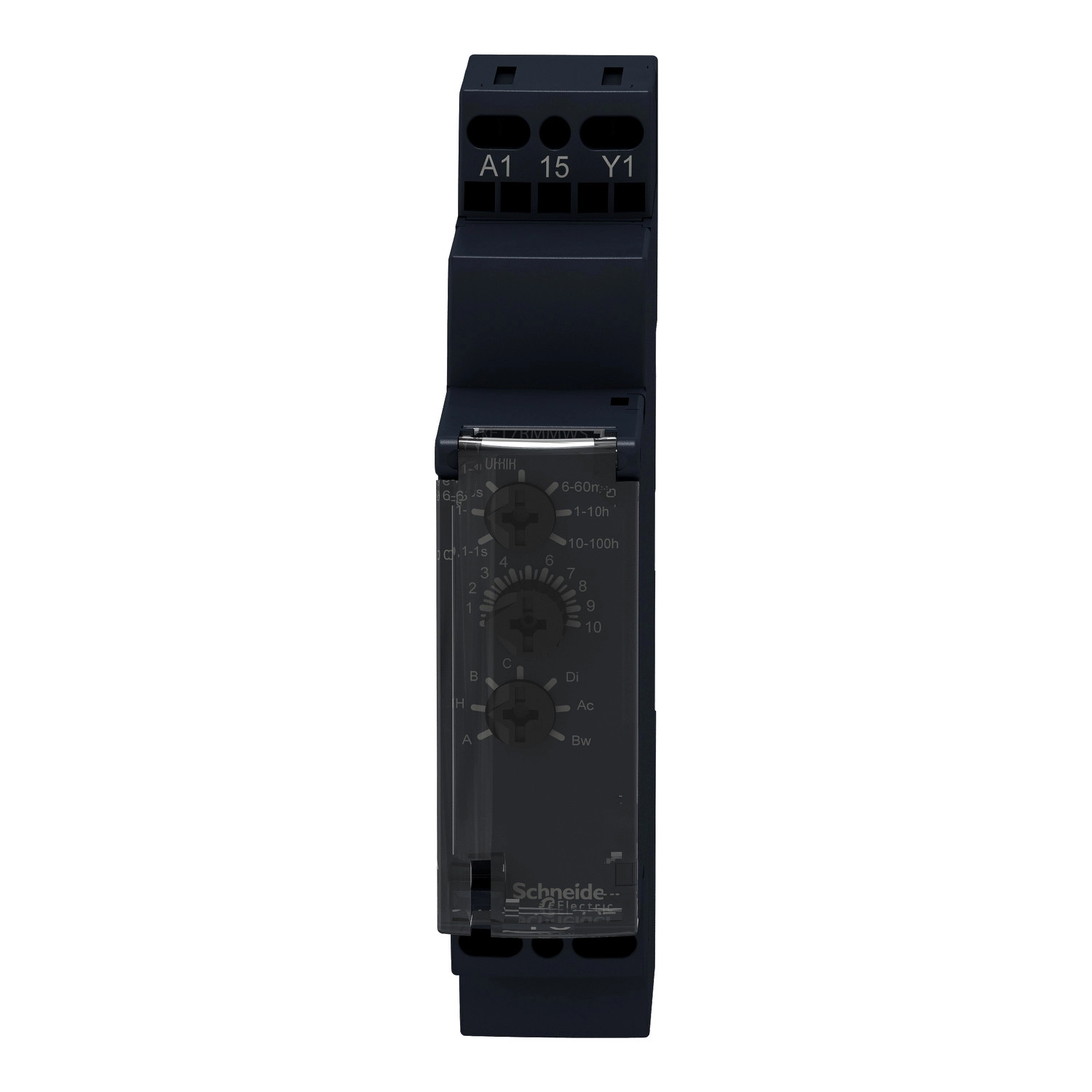

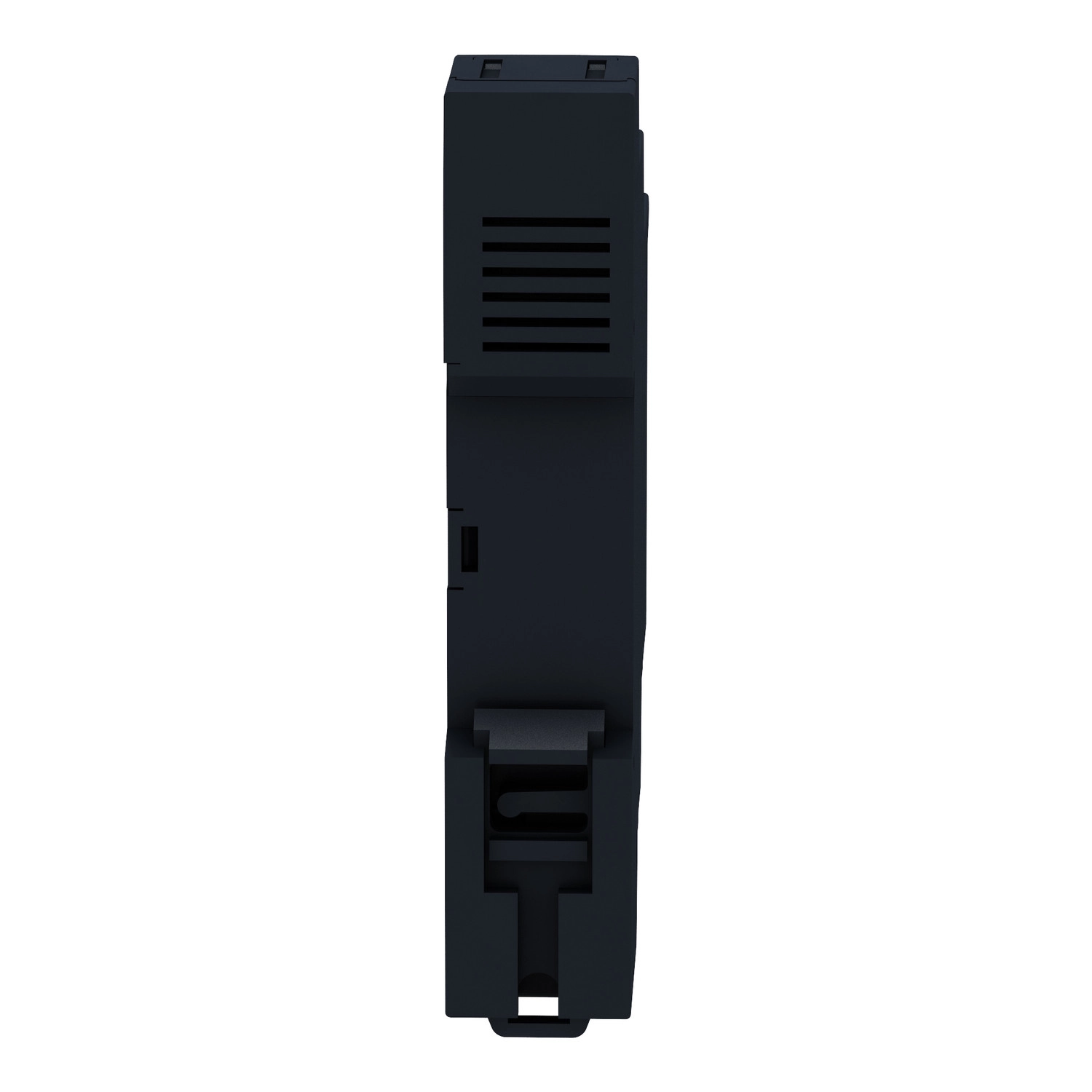

Schneider Electric Harmony Timer Relays - RE17RMMWS - multifunkciós időrelé, 10 funkció, 1CO, 8A, 12 - 240VAC/DC, rugós csatlakozás
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A RE17RMMWS időrelé széles tápfeszültség-tartománnyal rendelkezik (12-240V AC/DC), így egyetlen típussal lefedheted a legtöbb alkalmazási területet. Az eszköz 1 váltóérintkezős (1C/O) kimenettel és 8A-es névleges kimeneti árammal rendelkezik, ami lehetővé teszi akár 2000 VA teljesítmény kapcsolását. A széles időzítési tartomány 0,1 másodperctől egészen 100 óráig terjed, így mind a rendkívül rövid, mind a hosszú időzítési feladatokra tökéletesen alkalmas.
Az időrelé többféle funkcióval rendelkezik, beleértve a bekapcsolási késleltetést (power on-delay), be- és kikapcsolási késleltetést (on-delay and off-delay), intervallum kapcsolást, szimmetrikus villogtatást, és még sok más speciális időzítési lehetőséget. A készülék előlapján található forgókapcsoló segítségével könnyen kiválaszthatod a kívánt működési módot. A LED-es visszajelzők folyamatosan tájékoztatnak a működési állapotról: folyamatos világítás esetén a relé energizált állapotban van időzítés nélkül, villogásnál az időzítés folyamatban van (80% BE és 20% KI), míg pulzálásnál a relé nem energizált és nincs időzítés folyamatban (5% BE és 95% KI).
A RE17RMMWS időrelé rugós csatlakozókkal rendelkezik, amelyek mind tömör, mind sodrott vezetékek csatlakoztatását lehetővé teszik (2 x 0,2...2 x 1,5 mm² keresztmetszetben). A készülékház önkioltó anyagból készült, és IP50 védettséggel rendelkezik az előlapon, IP40 védelemmel a házon, valamint IP20 védelemmel a csatlakozóblokkon. A relé +/- 0,5% ismétlési pontosságot kínál az IEC 61812-1 szabványnak megfelelően, és a hőmérséklet-drift mindössze +/- 0,05%/°C. A beállítási pontosság +/- 10% a teljes skálán 25°C-on. Az eszköz 35 mm-es DIN sínre szerelhető, és bármilyen pozícióban felszerelhető a normál függőleges síkhoz képest. Az elektromos tartósság 100000 kapcsolási ciklus 8A terheléssel, míg a mechanikai élettartam lenyűgöző 10 millió kapcsolási ciklus.
Schneider Electric Harmony Timer Relays - RE17RMMWS műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Timer Relays
Diszkrét kimenet típusa: Relé
Termék vagy komponens típusa: Moduláris időzítő relé
Szélesség: 17,5 mm
Készülék rövid neve: RE17R
Időzítési funkciók
Időkésleltetés típusa: Bekapcsolási késleltetés, Be- és kikapcsolási késleltetés, Intervallum, Kikapcsolási késleltetés, Szimmetrikus villogtatás
Időkésleltetési tartományok: 0,1...1 s, 1...10 s, 6...60 s, 1...10 min, 6...60 min, 1...10 h, 10...100 h
Névleges kimeneti áram: 8 A
További jellemzők
Érintkező típusa és összetétele: 1 C/O
Érintkező anyaga: Kadmium-mentes
Magasság: 90 mm
Mélység: 72 mm
Vezérlés típusa: Előlapi választókapcsoló
Névleges tápfeszültség: 12...240 V AC/DC 50/60 Hz
Feszültségtartomány: 0,85...1,1 Us
Tápfrekvencia: 50...60 Hz +/- 5 %
Bemeneti feszültség leoldása: 5 V
Csatlakozások
Csatlakozók - kapcsok: Rugós kapcsok, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) tömör kábelvég nélkül
Rugós kapcsok, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) rugalmas kábelvéggel
Védettségek és tartósság
Ház anyaga: Önkioltó
Ismétlési pontosság: +/- 0,5 % az IEC 61812-1 szabványnak megfelelően
Hőmérséklet-drift: +/- 0,05 %/°C
Feszültség-drift: +/- 0,2 %/V
Időkésleltetés beállítási pontossága: +/- 10 % a teljes skálán 25 °C-on az IEC 61812-1 szabványnak megfelelően
Szigetelési ellenállás: 100 MOhm 500 V DC-nél az IEC 60664-1 szabványnak megfelelően
Visszaállítási idő: 120 ms leenergizáláskor (tipikus)
Terhelési tényező: 100 %
Elektromos paraméterek
Teljesítményfelvétel: 0...3 VA 240 V AC-nél
Maximális teljesítményfelvétel: 1,5 W 240 V DC-nél
Minimális kapcsolási áram: 10 mA 5 V DC-nél
Maximális kapcsolási áram: 8 A AC/DC
Maximális kapcsolási feszültség: 250 V AC
Megszakítási kapacitás: 2000 VA
Működési frekvencia: 10 Hz
Élettartam
Elektromos élettartam: 100000 ciklus (8 A 250 V AC maximumnál) rezisztív terhelésre
Mechanikai élettartam: 10000000 ciklus
Biztonsági adatok
Dielektromos szilárdság: 2,5 kV 1 mA/1 perc 50 Hz az IEC 61812-1 szabványnak megfelelően
Névleges impulzus-állóképesség: 5 kV 1,2/50 µs alatt
Bekapcsolási késleltetés: 100 ms
Jelölés: CE
Kúszóáramutas távolság: 4 kV/3 az IEC 60664-1 szabványnak megfelelően
Biztonsági megbízhatósági adatok: MTTFd = 296,8 év, B10d = 270000
Szerelési és jelzési információk
Szerelési helyzet: Bármilyen helyzet a normál függőleges szerelési síkhoz képest
Szerelési tartó: 35 mm-es DIN sín az IEC 60715 szabványnak megfelelően
Helyi jelzés: LED kijelző folyamatos világítással: relé energizálva, nincs időzítés folyamatban
LED kijelző villogással: időzítés folyamatban 80% BE és 20% KI
LED kijelző pulzálással: relé nem energizált, nincs időzítés folyamatban (kivéve Di-D, Li-L funkciók) 5% BE és 95% KI
Funkciók
Rendelkezésre álló funkciók: A- Bekapcsolási késleltetés relé-1 C/O, Ac- Be- és kikapcsolási késleltetés relé vezérlőjellel-1 C/O, At- Bekapcsolási késleltetés relé szünet/összeadással (Y1)-1 C/O, B- Egyszeres intervallum relé vezérlőjellel-1 C/O, Bw- Dupla intervallum relé vezérlőjellel-1 C/O, C- Kikapcsolási késleltetés relé vezérlőjellel-1 C/O, D- Szimmetrikus villogtató relé (kezdő impulzus kikapcsolva)-1 C/O, Di- Szimmetrikus villogtató relé (kezdő impulzus bekapcsolva)-1 C/O, H- Intervallum relé-1 C/O, Ht- Intervallum relé szünet/összeadással (Y1)-1 C/O
Időkésleltetés típusa: A, Ac, At, B, Bw, C, D, Di, H, Ht
Funkciók száma: 10
Környezeti paraméterek
Mikroszakadásokkal szembeni védettség: 20 ms
IP védettségi fokozat: IP20 (csatlakozóblokk), IP40 (ház), IP50 (előlap)
Vibrációállóság: 20 m/s² (f= 10...150 Hz)
Ütésállóság: 15 gn 11 ms-ig
Relatív páratartalom: 93% kondenzáció nélkül
Környezeti hőmérséklet tárolásra: -30...60 °C
Környezeti hőmérséklet üzemeltetésre: -20...60 °C
