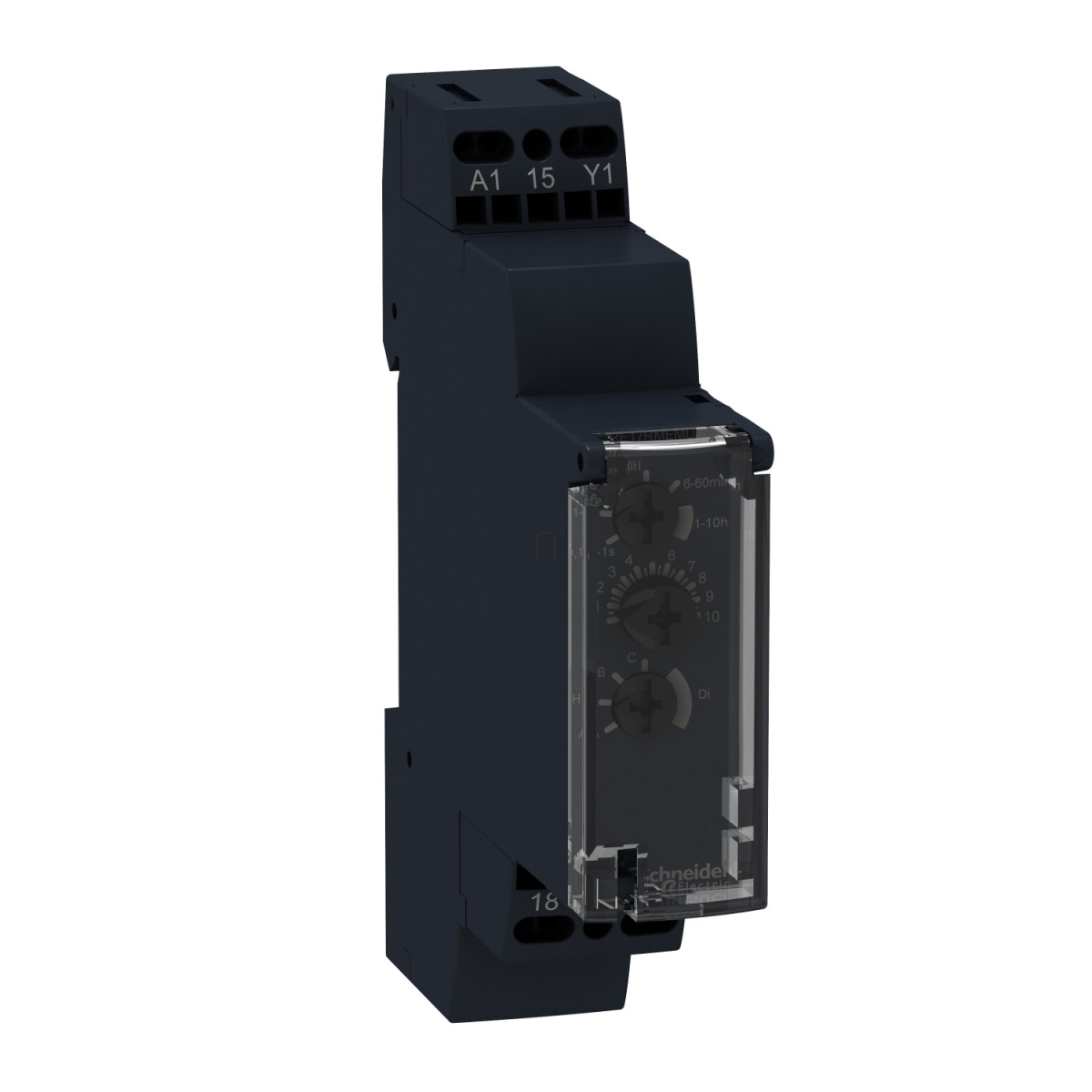

A Schneider Electric Harmony Timer Relays termékcsalád RE17RMEMU típusú multifunkciós időreléje egy rendkívül sokoldalú ipari automatizálási eszköz, amely nyolcféle időzítési funkcióval rendelkezik, így szinte minden vezérlési és időzítési feladatra tökéletes megoldást kínál. Ez a kompakt, DIN-sínre szerelhető időrelé csupán 17,5 mm szélességű, ami jelentős helymegtakarítást tesz lehetővé a kapcsolószekrényekben, miközben teljes funkcionalitást biztosít.
A RE17RMEMU időrelé legfőbb erőssége a változatos időzítési funkciókban rejlik. Használható késleltetett bekapcsolásra (A funkció), késleltetett kikapcsolásra (C funkció), impulzus funkcióra (B, H funkció), valamint szimmetrikus villogtatásra (D, Di funkció) is. Az időzítés beállítási tartománya rendkívül széles skálán mozog a 0,1 másodperctől egészen 10 óráig, így a legkülönbözőbb alkalmazási területekhez igazítható. A tökéletes időzítési pontosságot a ±0,5%-os ismétlési pontosság garantálja, és a készülék ±10% beállítási pontossággal rendelkezik a teljes skálán. Az időrelé mind AC, mind DC tápellátással működtethető: 24V DC vagy 24...240V AC 50/60 Hz feszültségtartománnyal, ami rendkívüli rugalmasságot biztosít a különböző rendszerekbe való integráláskor.
A RE17RMEMU egy átkapcsoló (1 C/O) kimeneti relével rendelkezik, amelynek névleges árama 8A. Ez a kontaktus különböző terhelések kapcsolására alkalmas, legyen szó motorokról, fűtőelemekről vagy világítási áramkörökről. A maximális kapcsolási feszültség 250V AC, a kapcsolási teljesítmény pedig 2000 VA lehet. A kapcsolási gyakoriság maximum 10 Hz, ami a legtöbb ipari alkalmazáshoz bőven elegendő. Az időrelé elektromos élettartama 100.000 kapcsolási ciklus 8A terheléssel, míg mechanikai élettartama akár 10 millió kapcsolás is lehet. A kadmiummentes érintkezők környezetbarát kialakítást biztosítanak.
Az eszköz telepítését és használatát megkönnyíti a front panelen található LED jelzőrendszer, amely egyértelműen mutatja a relé és az időzítés állapotát. A relé energizált állapotát folyamatos fény, az időzítés folyamatát villogó fény, míg a relé de-energizált állapotát pulzáló fény jelzi. A készülék 35 mm-es DIN sínre szerelhető az IEC 60715 szabványnak megfelelően, és bármilyen helyzetben felszerelhető. A csatlakozás csavaros sorkapcsokkal történik, amelyek 0,5-3,3 mm² tömör, illetve 0,2-2,5 mm² rugalmas vezetékek fogadására alkalmasak. A csavarok 0,6-1 Nm nyomatékkal húzhatók meg az IEC 60947-1 szabvány szerint.
A RE17RMEMU időrelé kiváló elektromágneses kompatibilitással rendelkezik, és számos nemzetközi szabványnak megfelel, beleértve az IEC 61812-1 időrelé szabványt. Működési hőmérséklet-tartománya -20°C és +60°C között van, tárolási hőmérséklet-tartománya pedig -30°C és +60°C között. IP20 védettséggel rendelkezik a sorkapcsoknál, IP40 a házon és IP50 az előlapon az IEC 60529 szabvány szerint. A Schneider Electric RE17RMEMU időrelé kitűnő választás ipari automatizálási, épületautomatizálási és vezérléstechnikai alkalmazásokhoz, ahol megbízható időzítési funkciókra van szükség.
Schneider Electric Harmony Timer Relays - RE17RMEMU műszaki adatok
Általános jellemzők
Terméktípus: Moduláris időzítő relé
Termékcsalád: Harmony Timer Relays
Rövid terméknév: RE17R
Kimeneti típus: Relé
Névleges kimeneti áram: 8 A
Méretadatok
Szélesség: 17,5 mm
Magasság: 90 mm
Mélység: 72 mm
Időzítési funkciók és tartományok
Időkésleltetés típusok: Bekapcsolási késleltetés, Intervallum, Kikapcsolási késleltetés, Szimmetrikus villogás
Időkésleltetési tartomány: 0,1...1 s, 1...10 s, 6...60 s, 1...10 min, 6...60 min, 1...10 h
Elektromos jellemzők
Tápfeszültség: 24 V DC vagy 24...240 V AC 50/60 Hz
Feszültségtartomány: 0,85...1,1 Us
Tápfrekvencia: 50...60 Hz +/- 5 %
Bemeneti feszültség kioldása: 10 V
Érintkezők típusa és összetétele: 1 C/O (váltóérintkező)
Érintkezők anyaga: Kadmiummentes
Beállítási pontosság: +/- 10 % teljes skálán 25 °C-on az IEC 61812-1 szerint
Ismétlési pontosság: +/- 0,5 % az IEC 61812-1 szerint
Hőmérsékleti eltérés: +/- 0,05 %/°C
Feszültségi eltérés: +/- 0,2 %/V
Bekapcsolási késleltetés: 100 ms
Szigetelési ellenállás: 100 MOhm 500 V DC-nél az IEC 60664-1 szerint
Dielektromos szilárdság: 2,5 kV 1 mA/1 perc 50 Hz az IEC 61812-1 szerint
Lökőfeszültség-állóság: 5 kV 1,2/50 μs
Teljesítményfelvétel: 0...32 VA 240 V AC-nél, 0,6 W 24 V DC-nél
Minimális kapcsolási áram: 10 mA 5 V DC-nél
Maximális kapcsolási áram: 8 A AC/DC
Maximális kapcsolási feszültség: 250 V AC
Kapcsolási teljesítmény: 2000 VA
Működési frekvencia: 10 Hz
Élettartam és megbízhatóság
Elektromos élettartam: 100000 ciklus (8 A 250 V AC maximum) ellenállásos terhelésnél
Mechanikai élettartam: 10000000 ciklus
Biztonsági megbízhatósági adatok: MTTFd = 296,8 év, B10d = 270000
Környezeti jellemzők
Működési hőmérséklet: -20...60 °C
Tárolási hőmérséklet: -30...60 °C
IP védelmi fokozat: IP20 (sorkapocs), IP40 (ház), IP50 (előlap) az IEC 60529 szerint
Rezgésállóság: 20 m/s² (f= 10...150 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Relatív páratartalom: 93 % kondenzáció nélkül az IEC 60068-2-30 szerint
Telepítés és csatlakoztatás
Szerelési pozíció: Bármilyen helyzet a normál függőleges szerelési síkhoz képest
Szerelési típus: 35 mm-es DIN sínre az IEC 60715 szerint
Csatlakozások: Csavaros sorkapcsok, 1x 0,5...3,3 mm² vagy 2x 0,5...2,5 mm² tömör vezetékhez
Csavaros sorkapcsok, 1x 0,2...2,5 mm² vagy 2x 0,2...1,5 mm² rugalmas vezetékhez érvéghüvellyel
Meghúzási nyomaték: 0,6...1 Nm az IEC 60947-1 szerint
Jelzések és kezelőszervek
Helyi jelzés: LED jelző a relé állapotának és az időzítés folyamatának jelzésére
Vezérlés típusa: Előlapon szelektorkapcsoló
Tanúsítványok és szabványok
Szabványok: IEC 61812-1, IEC 61000-6-1/2/3/4, 2004/108/EC, 2006/95/EC
Terméktanúsítványok: CSA, cULus
CE jelölés: Igen
