A Schneider Electric RE17LMBM egy sokoldalú, multifunkciós időrelé a Harmony Timer Relays termékcsalád tagjaként, amely tökéletes megoldást nyújt különböző időzítési feladatok megvalósítására ipari és épületautomatizálási rendszerekben. Ez a rendkívül kompakt, mindössze 17,5 mm szélességű DIN-sínre szerelhető időrelé egyesíti a modern technológiát a megbízható működéssel, miközben számos különböző időzítési funkciót kínál egyetlen készülékben.
A RE17LMBM időrelé 10 különböző működési funkcióval rendelkezik, amelyek között megtalálható a bekapcsolás-késleltetés (A), be- és kikapcsolás-késleltetés vezérlőjellel (Ac), bekapcsolás-késleltetés szünet/összegzés funkcióval (At), impulzusrelé vezérlőjellel (B), dupla impulzusrelé vezérlőjellel (Bw), kikapcsolás-késleltetés vezérlőjellel (C), szimmetrikus villogtató relé (D és Di), valamint az impulzusrelé (H) és impulzusrelé szünet/összegzés funkcióval (Ht). Ez a széles választék lehetővé teszi, hogy egyetlen eszközzel különböző vezérlési feladatokat oldhass meg, így csökkentve a készletezési és beszerelési költségeket.
A készülék széles tápfeszültség-tartománnyal rendelkezik (24-240V AC 50/60 Hz), ami jelentősen megkönnyíti a különböző rendszerekbe történő integrálást. A tápfeszültség elfogadható ingadozási tartománya 0,85-1,1 Us, így a relé megbízhatóan működik változó hálózati feltételek mellett is. A 0,7A-es névleges kimeneti áram és a szilárdtest kimenet hosszú élettartamot és nagy kapcsolási gyakoriságot biztosít, akár 10 Hz-es működési frekvenciával.
Az időzítési tartományok rendkívül széles spektrumot fednek le, a 0,1 másodperctől egészen 100 óráig. A konkrét tartományok: 0,1-1 s, 1-10 s, 6-60 s, 1-10 perc, 6-60 perc, 1-10 óra és 10-100 óra között állíthatók be, így gyakorlatilag bármilyen időzítési igényt kiszolgál. Az időzítés pontossága +/- 10% a teljes skálán 25°C-on, míg az ismétlési pontosság kiemelkedő, +/- 0,5% az IEC 61812-1 szabványnak megfelelően.

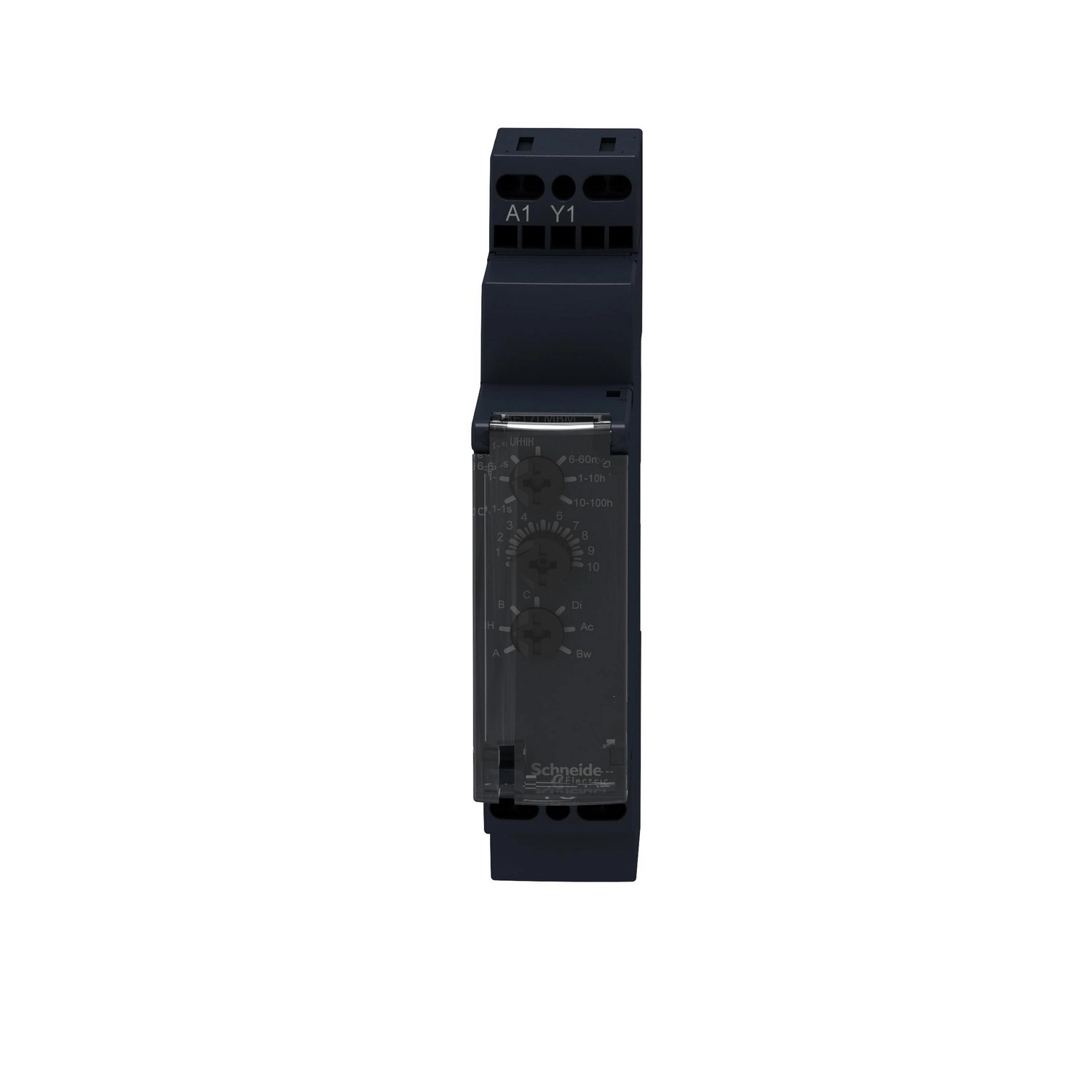

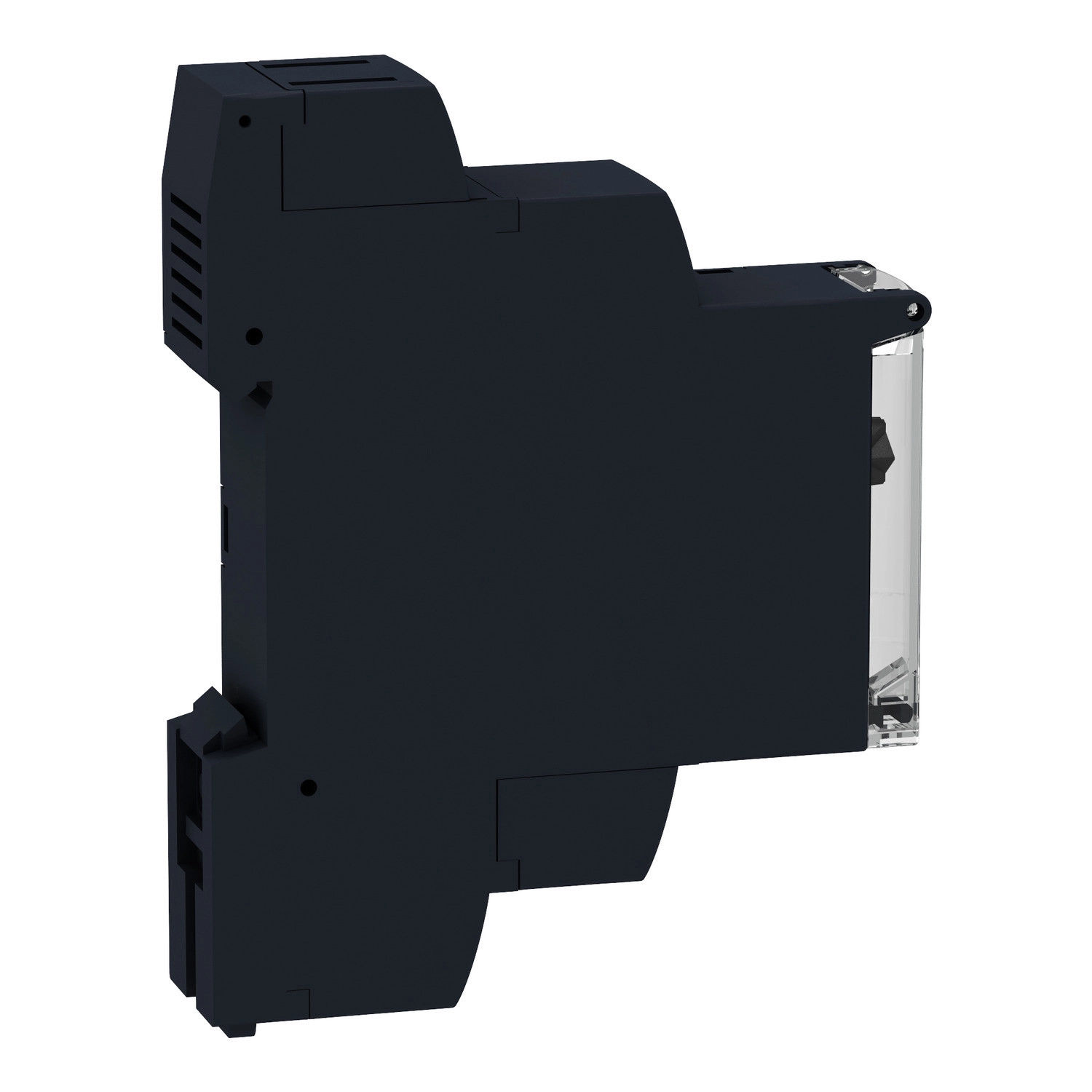

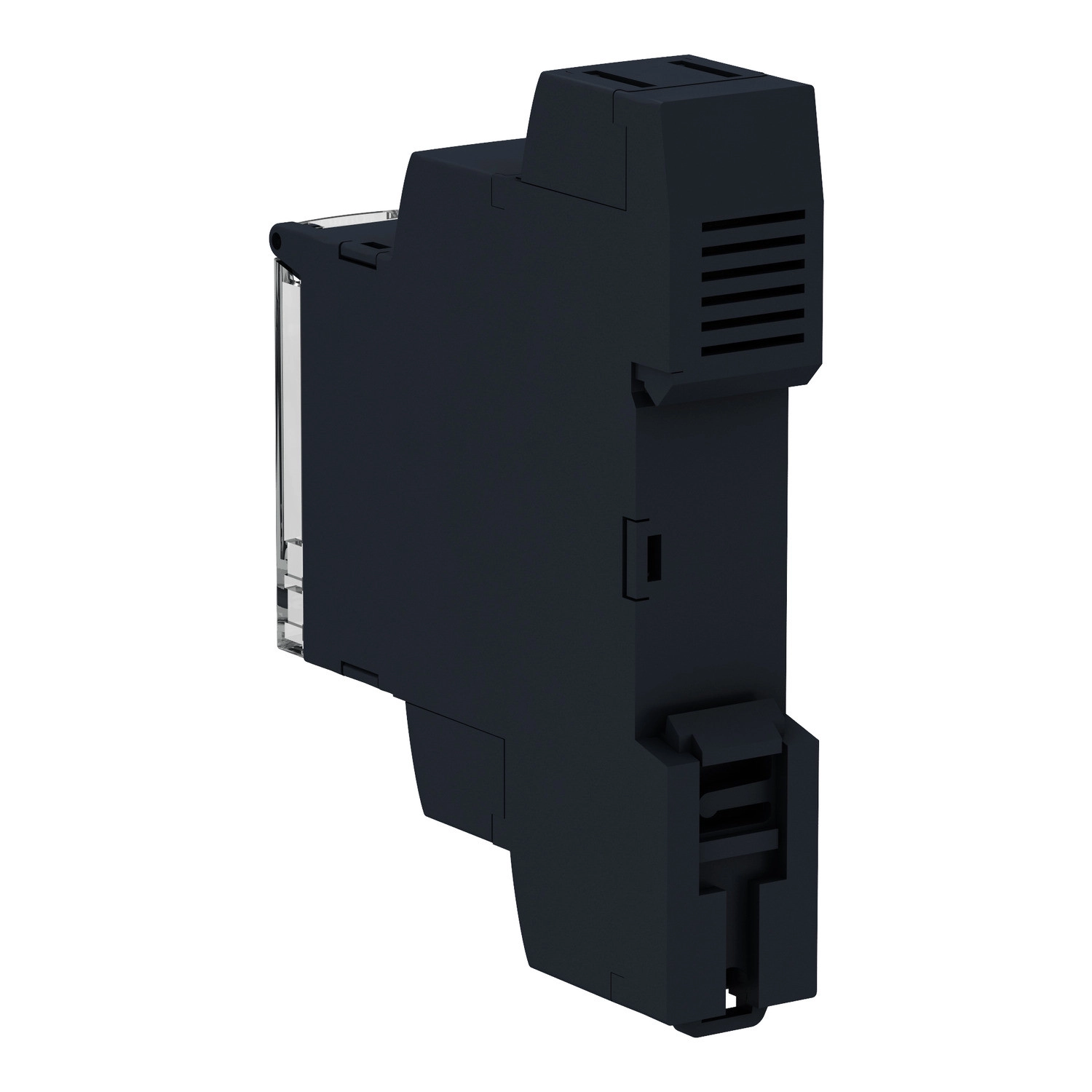

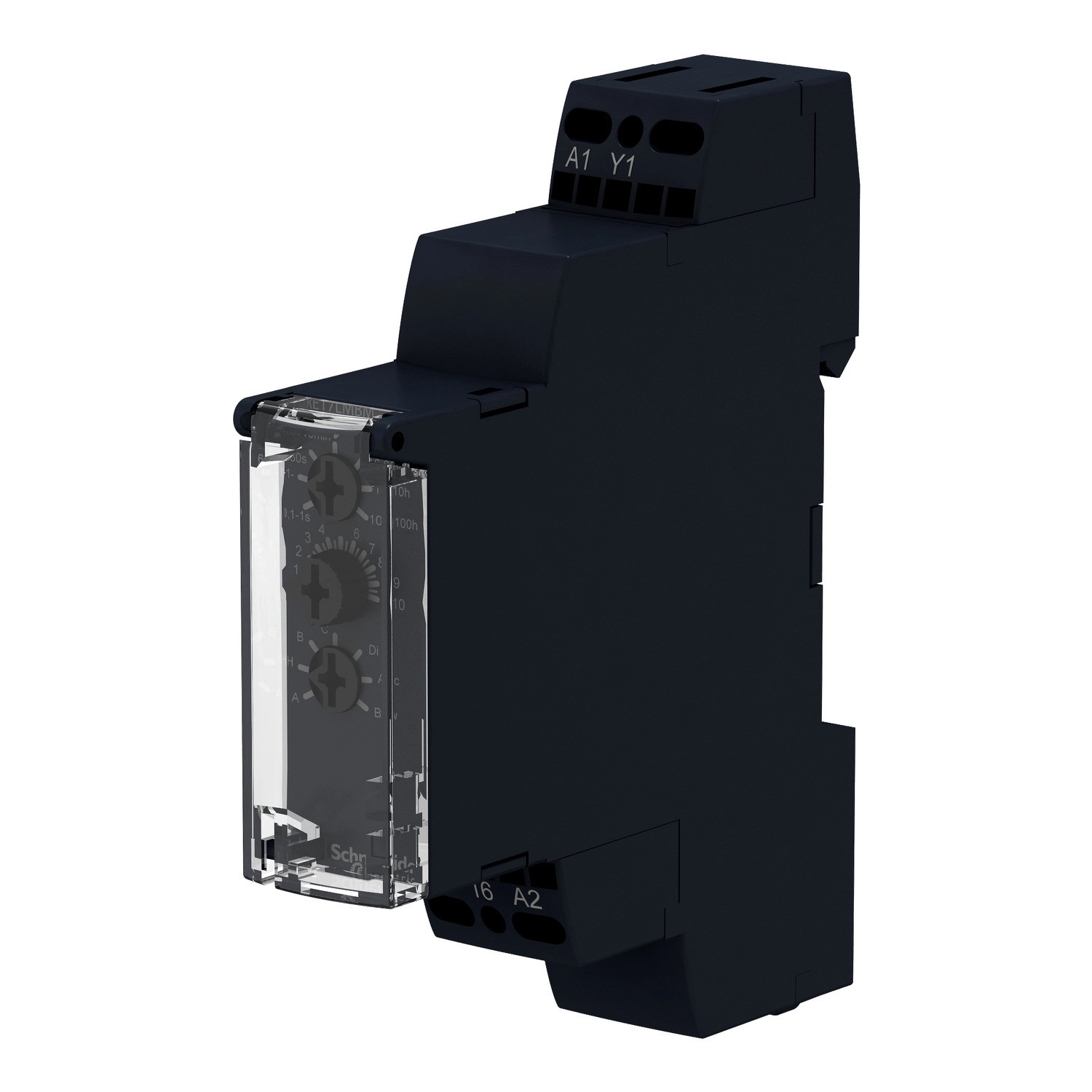

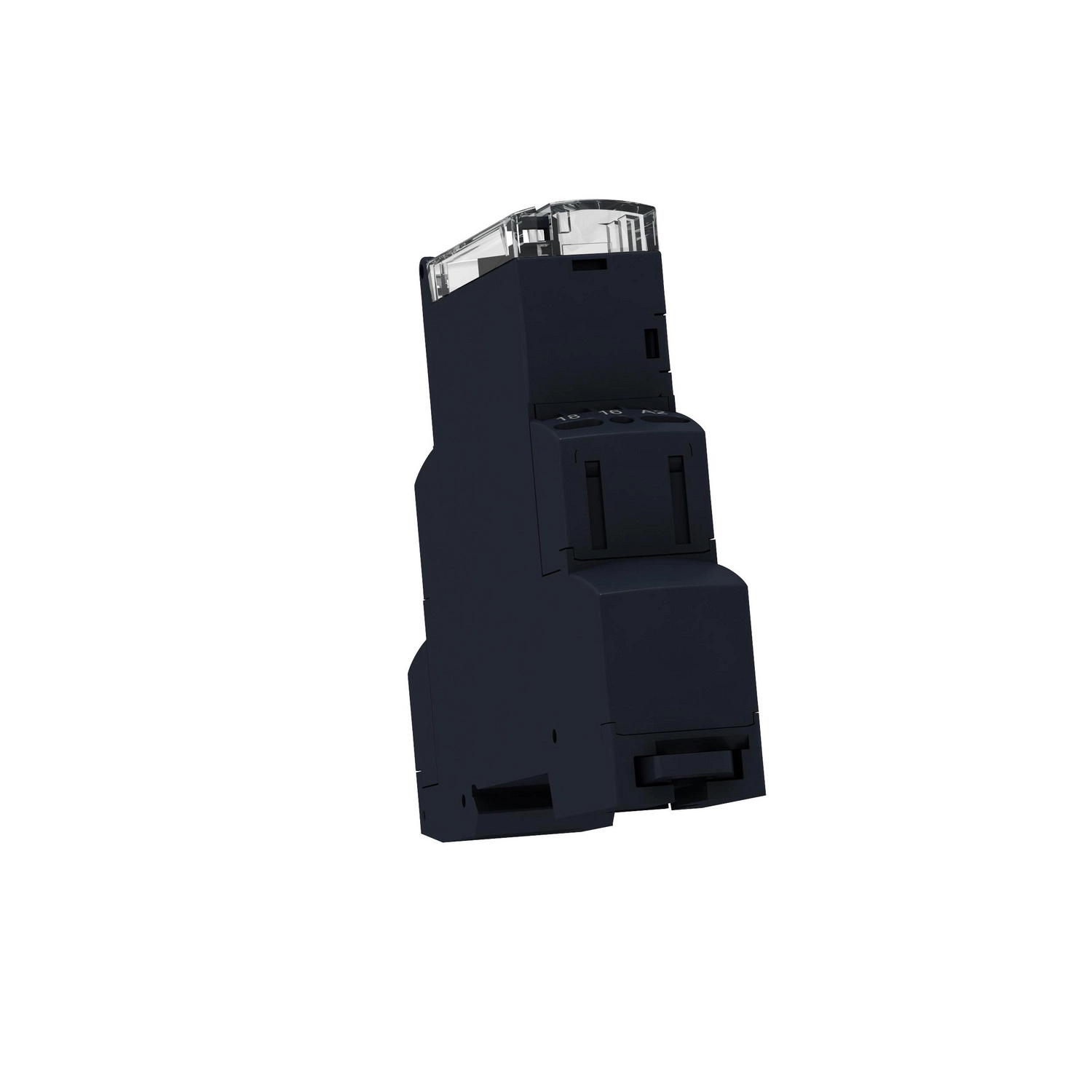

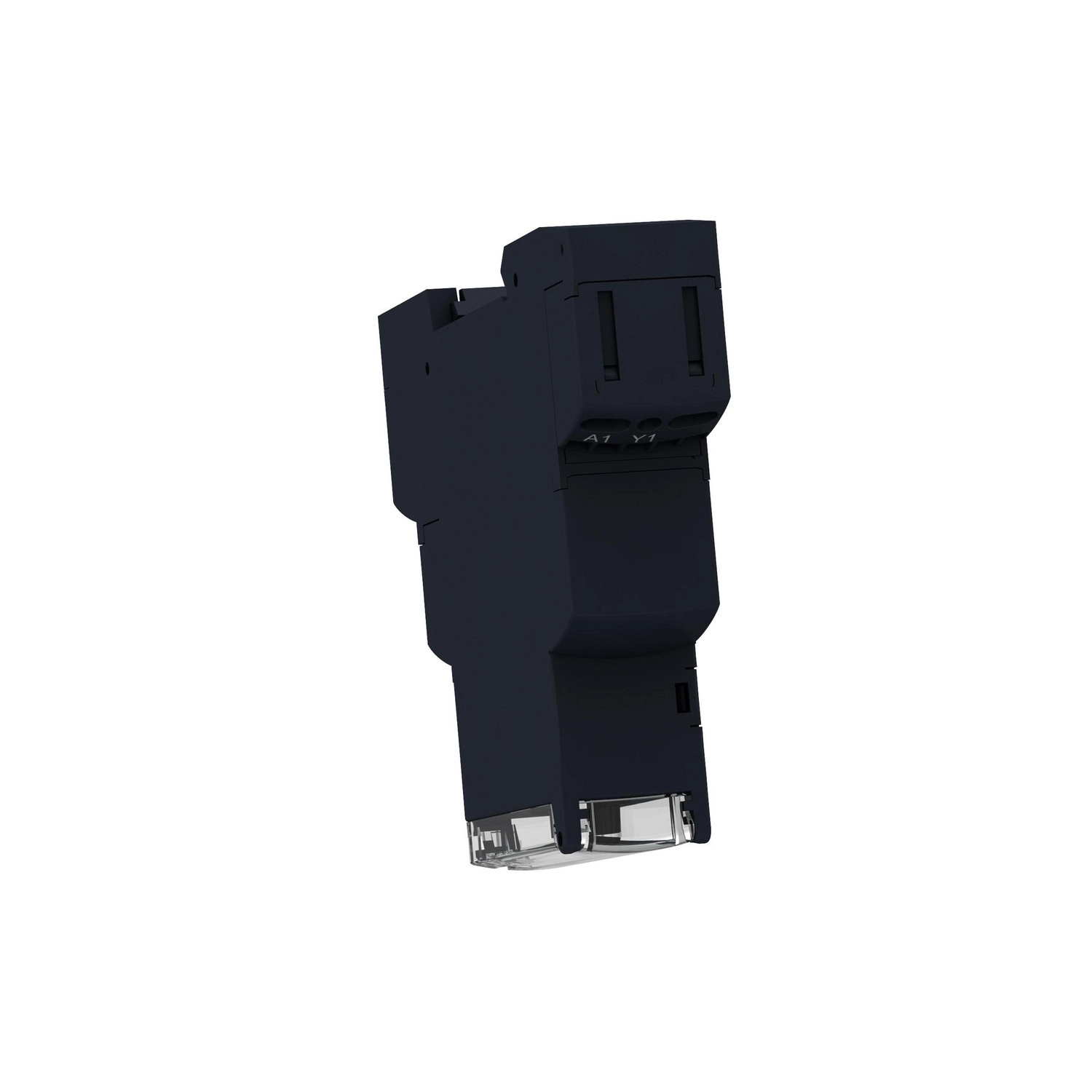

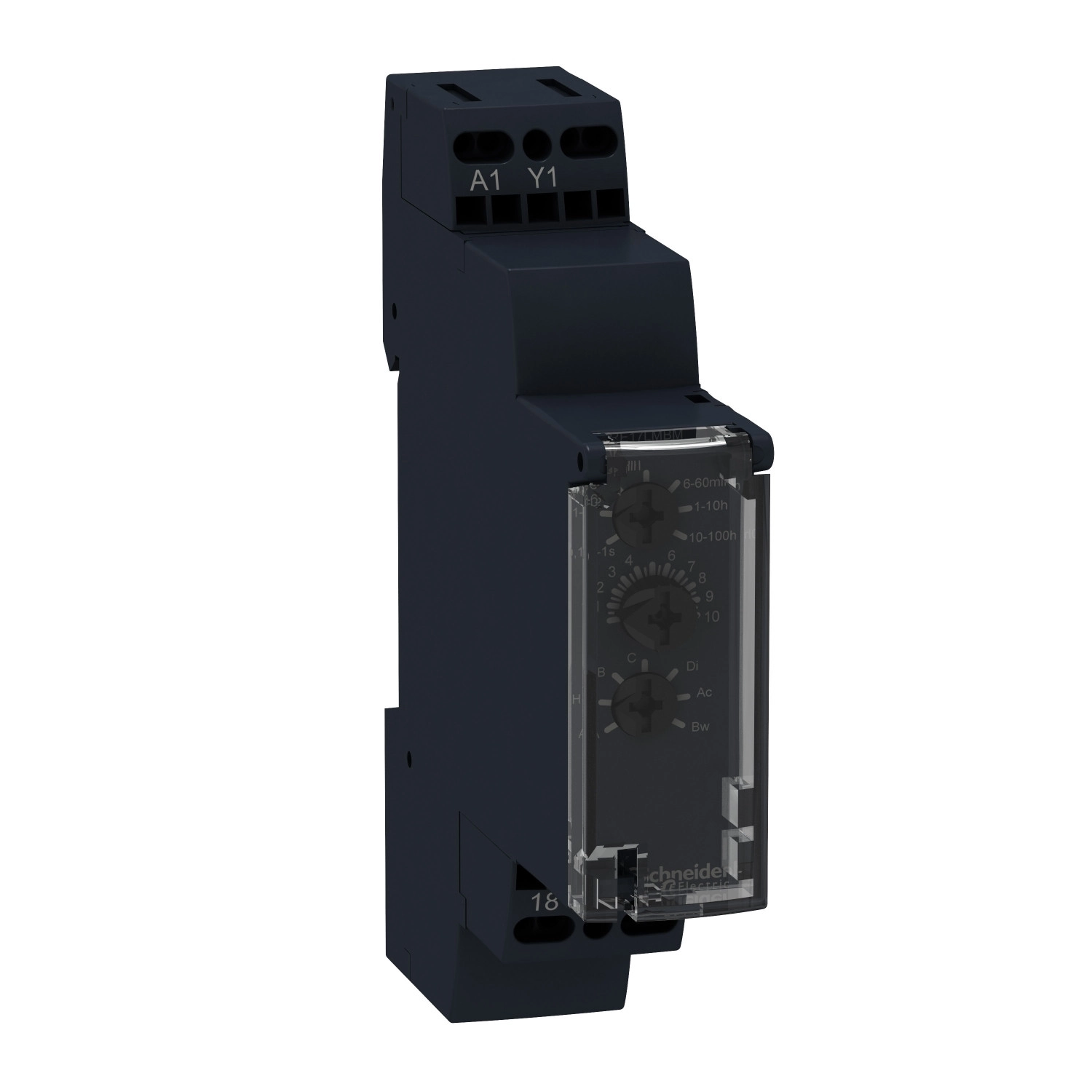

A RE17LMBM kompakt kialakítású, 17,5 mm szélességű, 90 mm magasságú és 72 mm mélységű házban, ami illeszkedik a szabványos 35 mm-es DIN sínekre. Az előlapon található forgókapcsolóval egyszerűen kiválaszthatod a kívánt funkciót és időtartományt. A csavaros csatlakozók különböző vezeték-keresztmetszeteket fogadnak, így rugalmas bekötést biztosítanak. A készülék IP20-as védettséget biztosít a sorkapcsok esetében, IP40-et a burkolatra, és IP50-es védettséget az előlapon, ami megfelelő védelmet nyújt a legtöbb ipari környezetben.
A relé elektromos tartóssága kiemelkedő, akár 100 millió kapcsolás, ami hosszú távú, karbantartásmentes működést garantál. A működési hőmérséklet-tartomány -20°C-tól +60°C-ig terjed, míg a tárolási hőmérséklet-tartomány -30°C-tól +60°C-ig, tehát a készülék széles körű környezeti feltételek mellett használható. Az eszköz rendelkezik számos nemzetközi tanúsítvánnyal, többek között CE, GL, cULus és CSA minősítésekkel, ami biztosítja a globális szabványoknak való megfelelést.
Schneider Electric Harmony Timer Relays - RE17LMBM - multifunkciós időrelé, 10 funkció, 1SSR, 700mA, 24 - 240 VAC/DC műszaki adatok
Általános specifikációk
Termékcsalád: Harmony Timer Relays
Kimeneti típus: Szilárdtest
Szélesség: 17,5 mm
Termék típusa: Moduláris időzítő relé
Komponens neve: RE17L
Időzítési tartományok: 1...10 s, 6...60 s, 6...60 min, 1...10 h, 10...100 h, 1...10 min, 0.1...1 s
Névleges kimeneti áram: 0,7 A
Méret és kialakítás
Magasság: 90 mm
Mélység: 72 mm
Vezérlés típusa: Forgókapcsoló az előlapon
Elektromos tulajdonságok
Névleges tápfeszültség: 24...240 V AC 50/60 Hz
Feszültségtartomány: 0,85...1,1 Us
Tápellátás frekvenciája: 50...60 Hz +/- 5 %
Bemeneti feszültség elengedése: 8 V
Vezérlőjel impulzus szélesség: 0,05 s tipikus
Szigetelési ellenállás: 100 MOhm 500 V DC esetén (IEC 60664-1)
Névleges impulzus állósági feszültség: 5 kV 1,2/50 µs során
Bekapcsolási késleltetés: 100 ms
Csatlakozások és bekötés
Sorkapcsok: Csavaros csatlakozók, különböző vezeték-keresztmetszetekkel: 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) tömör, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) tömör, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) rugalmas érvéghüvellyel, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) rugalmas érvéghüvellyel
Meghúzási nyomaték: 0,6…1 N.m (IEC 60947-1)
Pontosság és stabilitás
Ismétlési pontosság: +/- 0,5 % (IEC 61812-1)
Hőmérsékleti drift: +/- 0,05 %/°C
Feszültségi drift: +/- 0,2 %/V
Időzítés beállítási pontossága: +/- 10 % a teljes skálán 25 °C-on (IEC 61812-1)
Időzítési funkciók
Funkciók: A (Bekapcsolás-késleltetés), Ac (Be- és kikapcsolás-késleltetés vezérlőjellel), At (Bekapcsolás-késleltetés szünet/összegzés funkcióval), B (Impulzusrelé vezérlőjellel), Bw (Dupla impulzusrelé vezérlőjellel), C (Kikapcsolás-késleltetés vezérlőjellel), D (Szimmetrikus villogtató relé - indítás kikapcsolt állapotból), Di (Szimmetrikus villogtató relé - indítás bekapcsolt állapotból), H (Impulzusrelé), Ht (Impulzusrelé szünet/összegzés funkcióval)
Reset idő: 350 ms kikapcsoláskor, tipikus
Terhelési paraméterek
Bekapcsolási arány: 100 %
Teljesítményfelvétel: 0…3 VA 240 V AC esetén
Maximális teljesítményfelvétel: 1,5 W 240 V DC esetén
Kapcsolási képesség: 0,5 A AC (UL), 0,7 A AC 20 °C-on
Működési frekvencia: 10 Hz
Maximális kimeneti áram: 20 A
Minimális kapcsolási áram: 10 mA
Maximális szivárgási áram: 5 mA
Maximális kapcsolási feszültség: 250 V AC
Maximális feszültségesés: <4 V (3-vezetékes), <8 V (2-vezetékes)
Környezeti feltételek és megfelelőség
Üzemi hőmérséklet: -20…60 °C
Tárolási hőmérséklet: -30…60 °C
Védettség: IP20 (sorkapocs), IP40 (ház), IP50 (előlap) - IEC 60529 szerint
Rezgésállóság: 20 m/s² (f= 10…150 Hz) - IEC 60068-2-6
Ütésállóság: 15 gn 11 ms - IEC 60068-2-27
Relatív páratartalom: 93 % kondenzáció nélkül - IEC 60068-2-30
Elektromágneses kompatibilitás: Megfelel számos EMC szabványnak, beleértve az elektrosztatikus kisülés, elektromágneses mezők, gyors tranziens, túlfeszültség és vezetett RF zavarás elleni védettséget
Szerelés és telepítés
Szerelési pozíció: Bármilyen helyzet a normál függőleges szerelési síkhoz képest
Szerelési alap: 35 mm-es DIN sín (IEC 60715)
