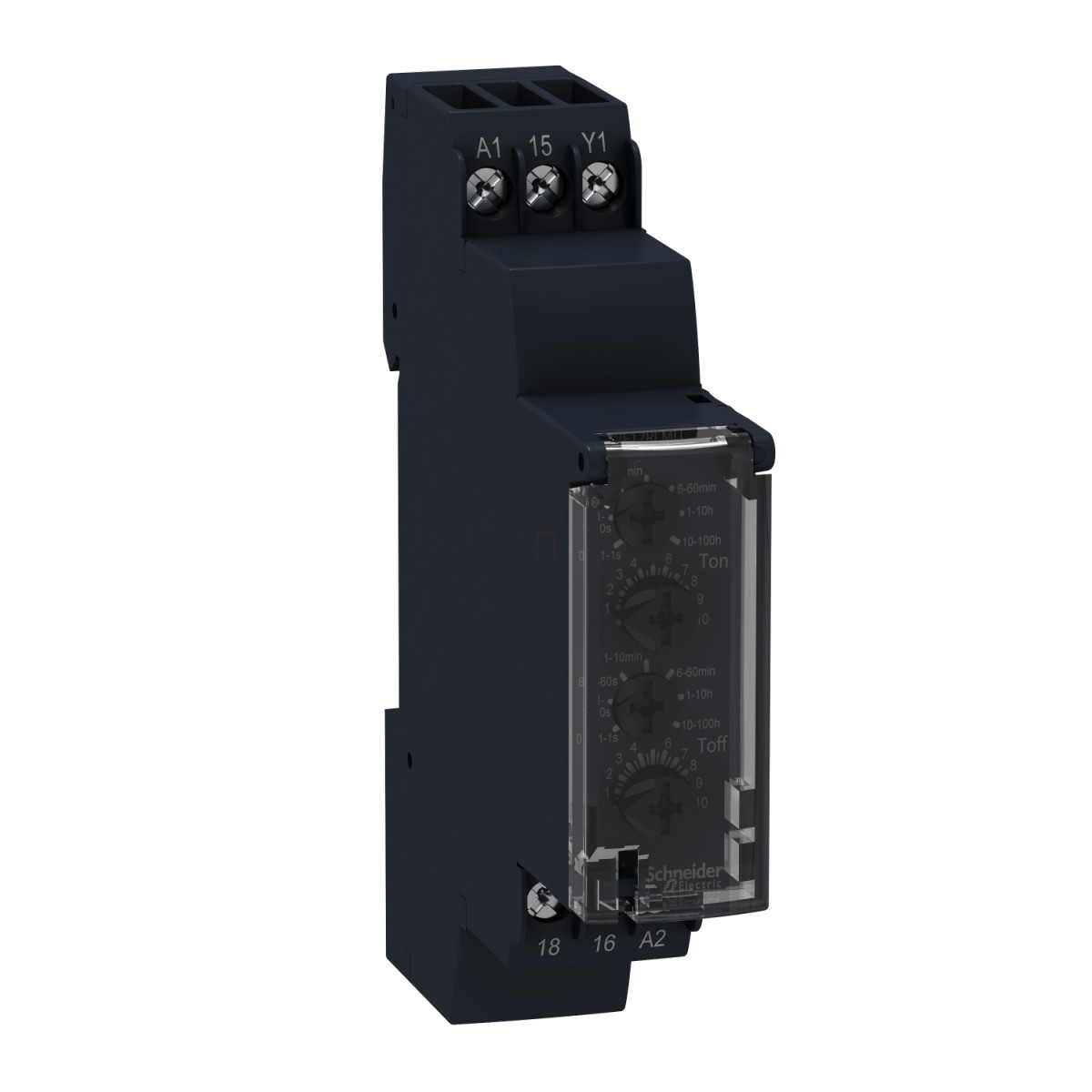

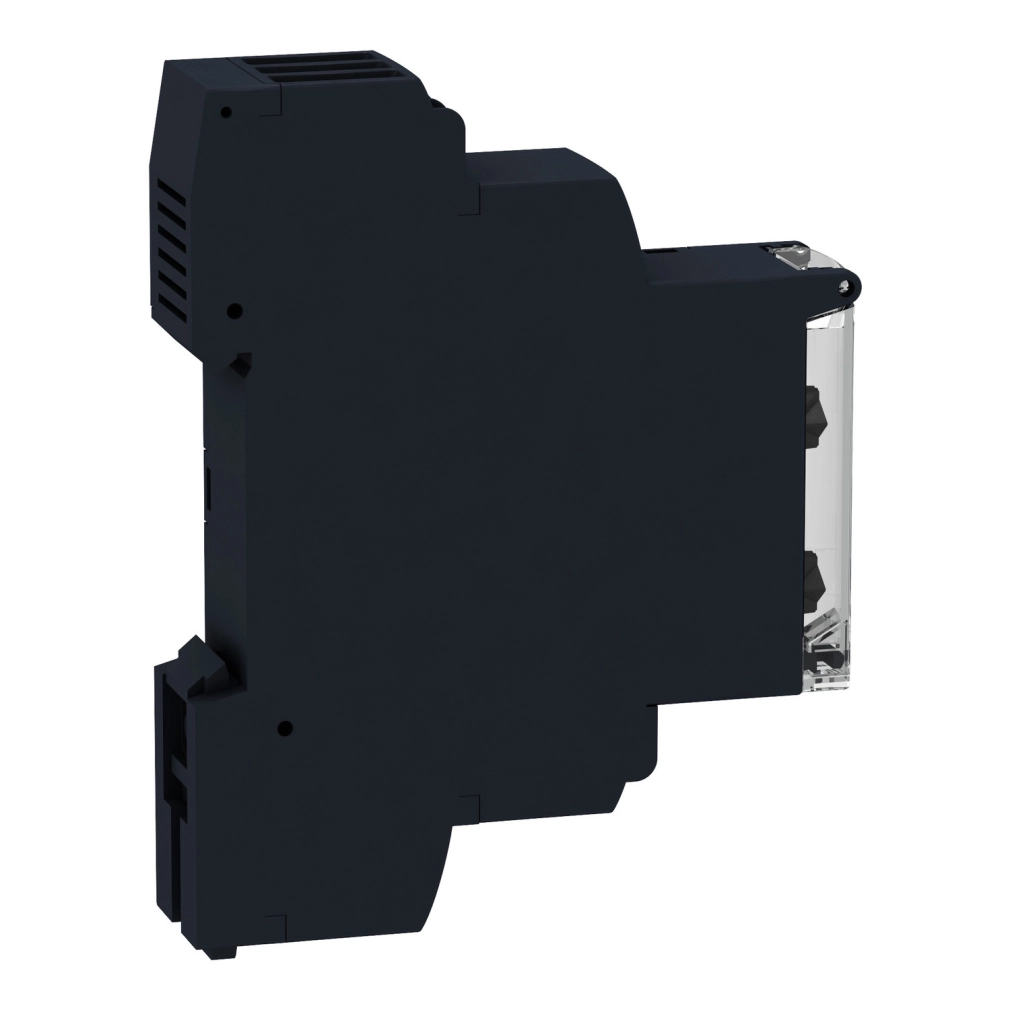

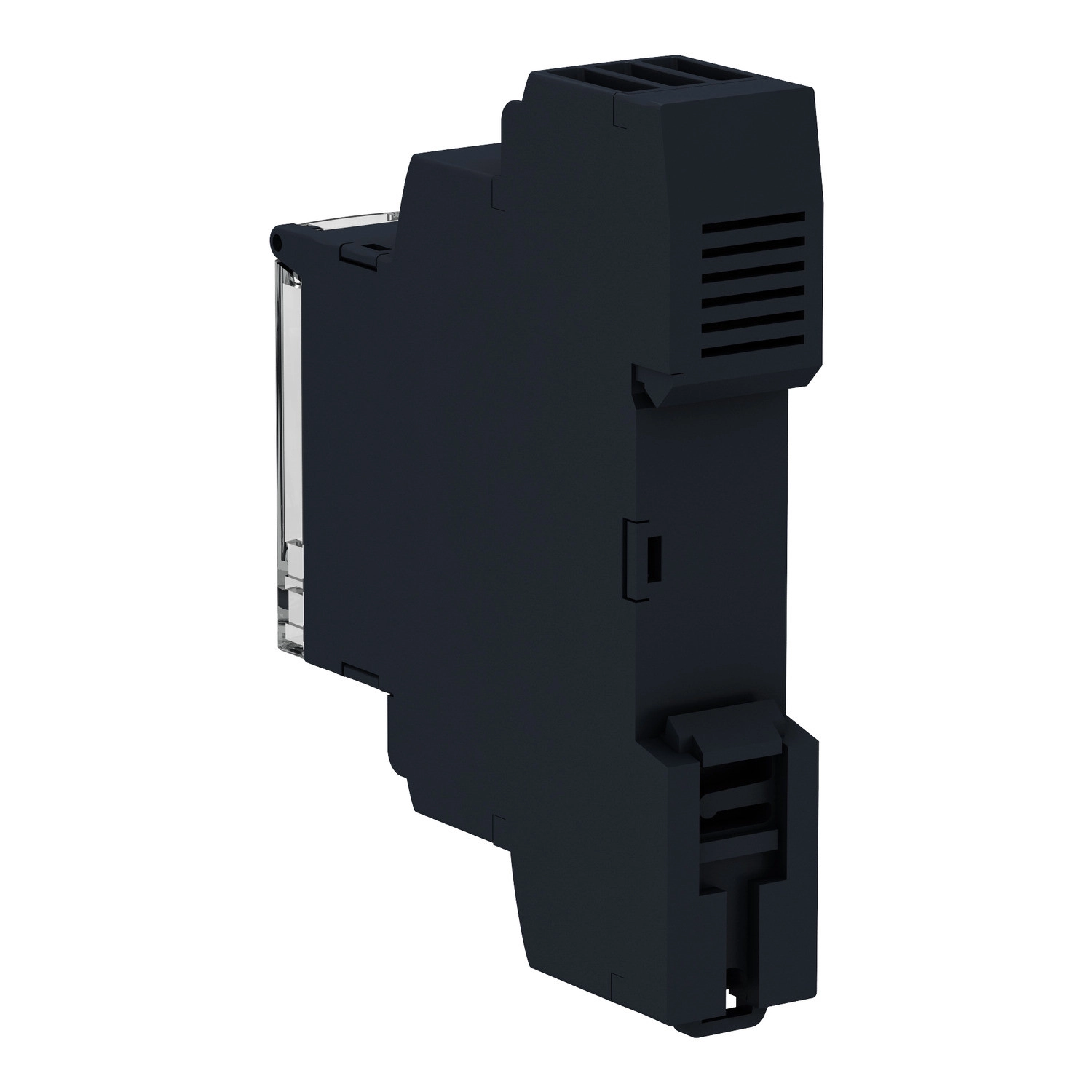

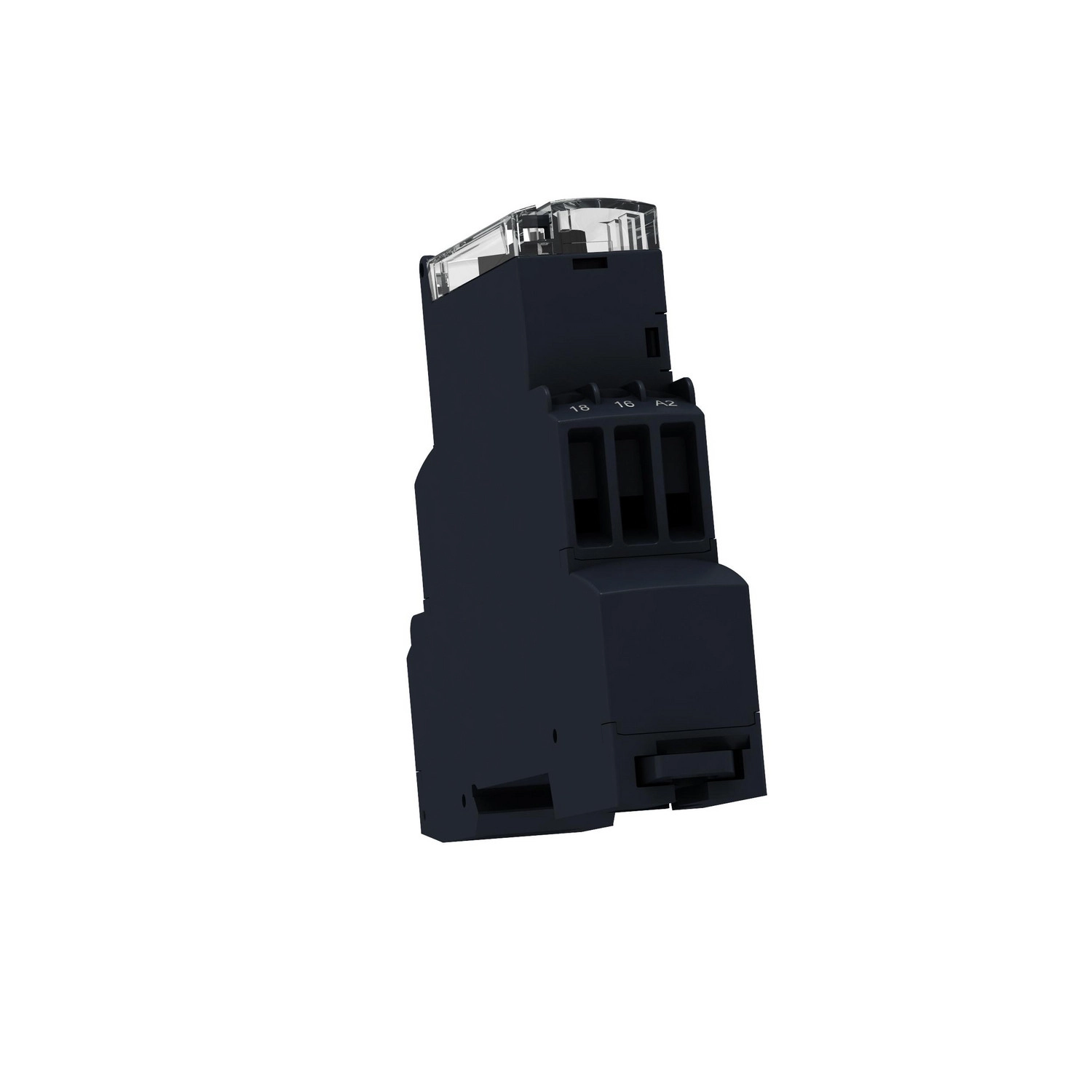

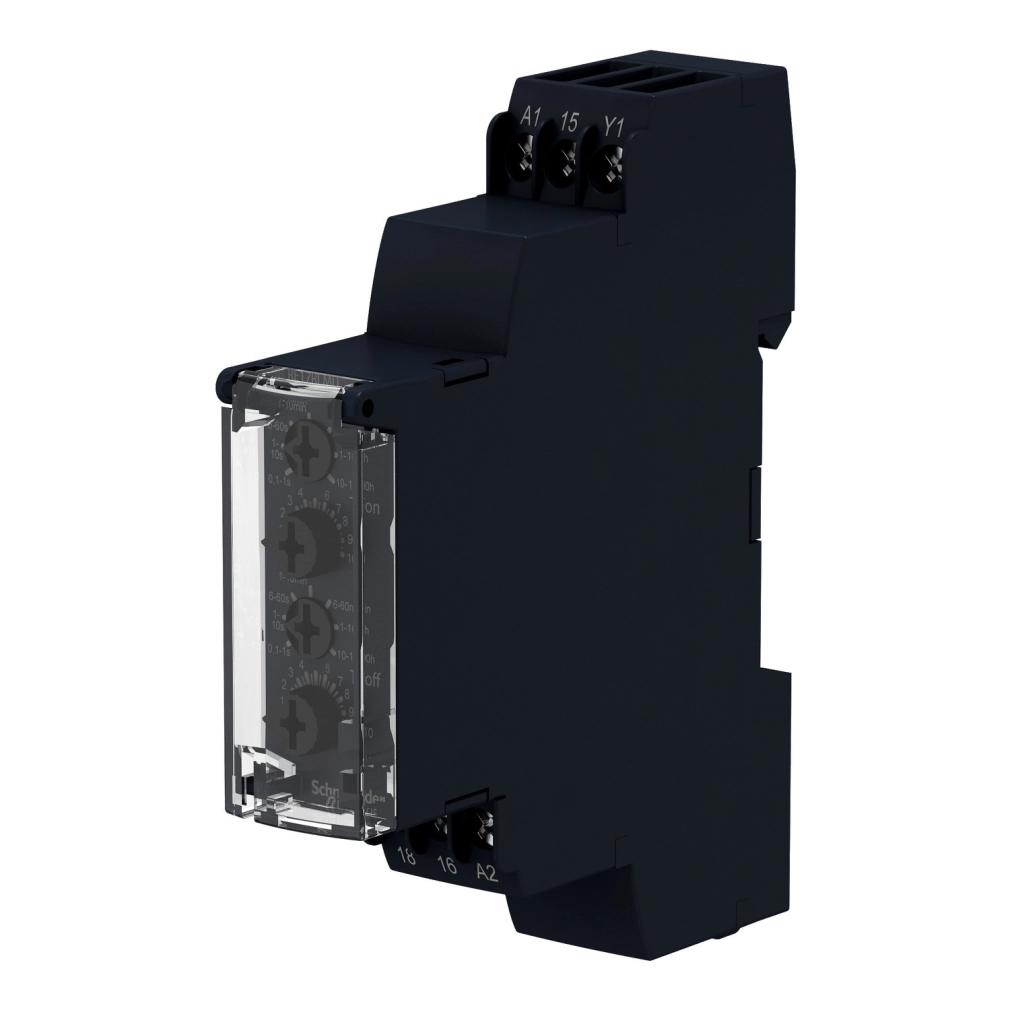

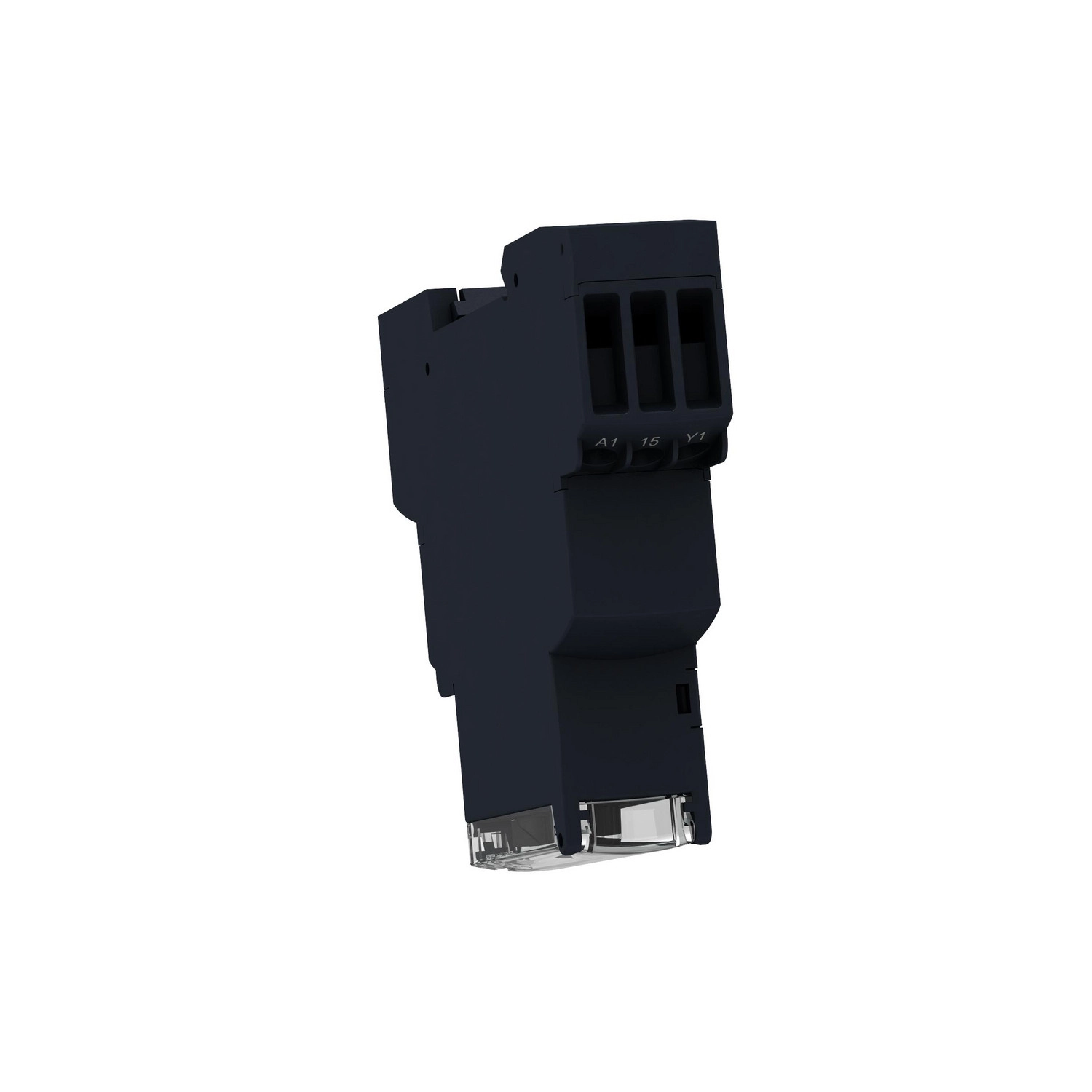

A Schneider Electric RE17LLBM modell a Harmony Timer Relays termékcsalád kiváló minőségű modular időrelé terméke, amely aszimmetrikus villogási funkcióval és szilárdtest kimenettel rendelkezik. Ez a precíziós eszköz ideális választás mindazok számára, akik megbízható időzítési megoldást keresnek ipari automatizálási projektjeikhez, különösen olyan alkalmazásokban, ahol rendszeres be- és kikapcsolási ciklusok szükségesek eltérő időtartamokkal.
A RE17LLBM kompakt DIN-sínre szerelhető kivitele mindössze 17,5 mm széles, így könnyen beilleszthető kis helyre is. Magassága 90 mm, mélysége pedig 72 mm, amely iparági szabványoknak megfelelő méretezést jelent. A termék 24-240 V AC tápfeszültség tartományban üzemeltethető 50/60 Hz-en, ami rendkívüli rugalmasságot biztosít a különböző alkalmazási környezetekben. Ez a széles tápfeszültség-tartomány jelentősen egyszerűsíti a készletkezelést és csökkenti a téves bekötés kockázatát a telepítés során.
A berendezés fő funkciója az aszimmetrikus villogás, amely két, egymástól függetlenül beállítható időzítési periódusból áll (Ta és Tr). Az eszköz kétféle működési módot kínál: L funkciót (kikapcsolt impulzus indítással) és Li funkciót (bekapcsolt impulzus indítással), amelyek között a felhasználó választhat a konkrét alkalmazás igényei szerint. Az idő beállítási tartomány rendkívül széleskörű: 0,1 másodperctől egészen 100 óráig terjed, amely lefedi a legtöbb ipari és kereskedelmi alkalmazás igényeit. A konkrét tartományok: 0,1-1 mp, 1-10 mp, 6-60 mp, 1-10 perc, 6-60 perc, 1-10 óra és 10-100 óra között állíthatók be.
A kimenet szilárdtest típusú, 0,7 A névleges áramerősséggel, amely ideális elektronikus vezérlésekhez és olyan alkalmazásokhoz, ahol fontos a gyakori kapcsolás és a hosszú elektromos élettartam. Az eszköz lenyűgöző, 100 millió kapcsolási ciklust biztosító elektromos élettartammal rendelkezik, ami messze meghaladja a hagyományos mechanikus relék teljesítményét. A maximális kimeneti áram 20 A, a kapcsolási feszültség pedig 250 V AC, míg a minimális kapcsolási áram mindössze 10 mA.
Az időzítő számos biztonsági és megbízhatósági funkcióval rendelkezik, beleértve az IP20 védettséget a sorkapcsoknál, IP40 védelmet a háznál és IP50 védelmet az előlapon. A készülék kiváló rezgésállósággal (20 m/s² 10-150 Hz frekvenciatartományban) és ütésállósággal (15 g 11 ms-ig) bír, valamint ellenáll a 93% páratartalomnak kondenzáció nélkül. Széles üzemi hőmérséklet-tartománya (-20 °C és +60 °C között) lehetővé teszi a használatát változó környezeti feltételek mellett is.
A beállítás pontossága ±10% a teljes skála 25 °C-on, ismétlési pontossága pedig ±0,5%, ami precíz és megbízható működést garantál. A készülékház önkioltó anyagból készült, ami növeli a biztonságot. A csatlakozások csavaros sorkapcsokkal történnek, amelyek különböző vezeték-keresztmetszeteket támogatnak rugalmas és merev kábelek esetén egyaránt. A vezérlés az előlapon található választókapcsolóval történik, ami egyszerű és felhasználóbarát kezelést biztosít.
Schneider Electric Harmony Timer Relays - RE17LLBM - aszimmetrikus villogó időrelé, L - Li funkció, 1SSR, 700mA, 24 - 240 VAC/DC műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Timer Relays
Diszkrét kimenet típusa: Szilárdtest
Szélesség: 17,5 mm
Termék vagy komponens típusa: Modular időzítőrelé
Komponens neve: RE17L
Késleltetési időtartományok: 6...60 mp, 6...60 perc, 1...10 perc, 0,1...1 mp, 1...10 óra, 10...100 óra, 1...10 mp
Névleges kimeneti áramerősség: 0,7 A
Méret és szerelés
Magasság: 90 mm
Mélység: 72 mm
Szerelési pozíció: Bármilyen pozíció a normál függőleges szerelési síkhoz viszonyítva
Szerelési tartó: 35 mm DIN sín az IEC 60715 szerint
Elektromos jellemzők

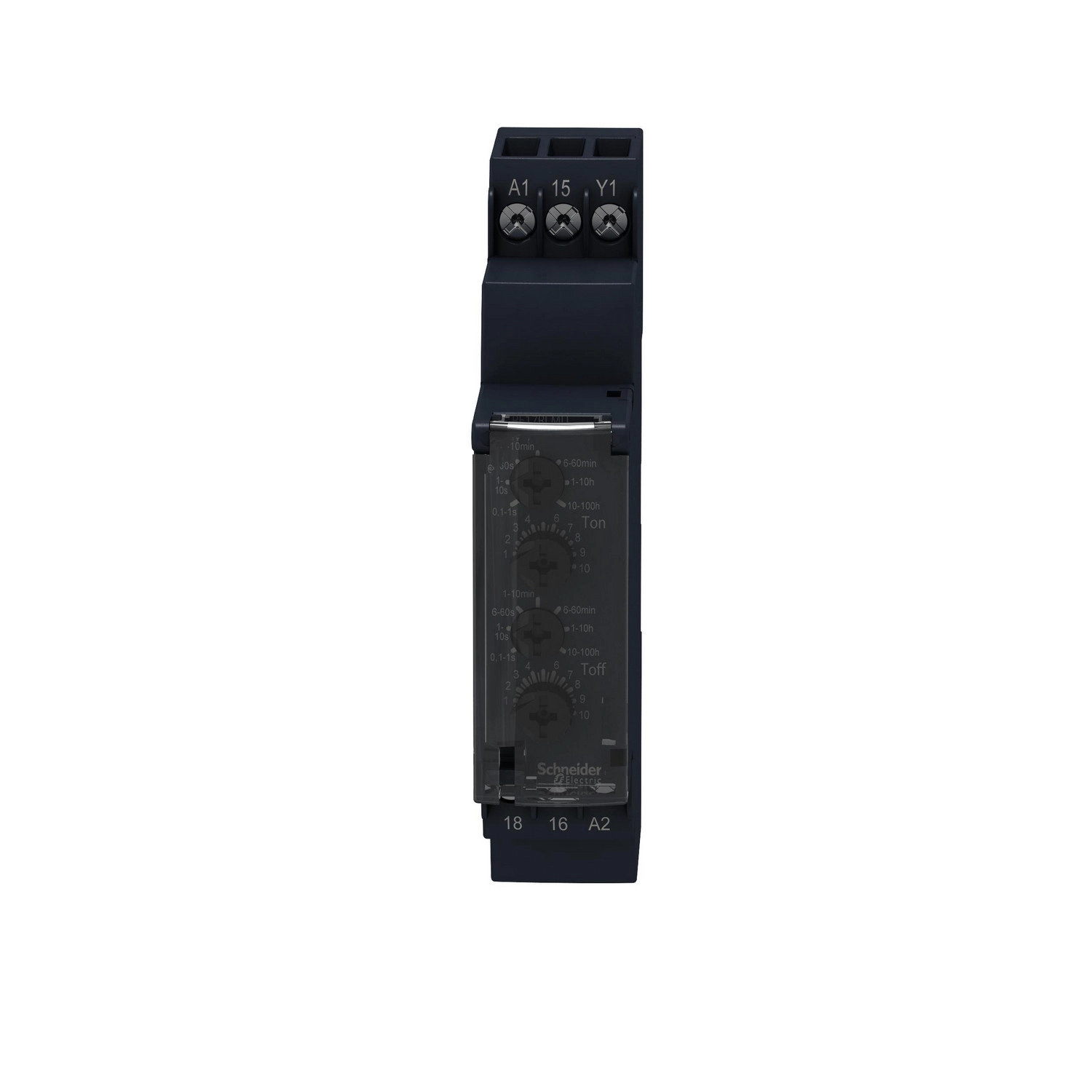

Vezérlés típusa: Választókapcsoló az előlapon
Névleges tápfeszültség: 24...240 V AC 50/60 Hz
Feszültségtartomány: 0,85...1,1 Us
Tápfrekvencia: 50...60 Hz +/- 5%
Bemeneti feszültség elengedése: 7 V
Vezérlőjel impulzusszélesség: 0,05 mp tipikus
Szigetelési ellenállás: 100 MOhm 500 V DC feszültségen az IEC 60664-1 szerint
Névleges impulzus állóképesség: 5 kV 1,2/50 µs alatt
Bekapcsolási késleltetés: 100 ms
Csatlakozások
Sorkapcsok: Csavaros sorkapcsok, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) tömör, kábelvég nélkül
Csavaros sorkapcsok, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) tömör, kábelvég nélkül
Csavaros sorkapcsok, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) rugalmas, kábelvéggel
Csavaros sorkapcsok, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) rugalmas, kábelvéggel
Meghúzási nyomaték: 0,6...1 N.m az IEC 60947-1 szerint
Teljesítmény és pontosság
Dielektromos szilárdság: 2,5 kV 1 mA/1 perc 50 Hz az IEC 61812-1 szerint
Ismétlési pontosság: +/- 0,5% az IEC 61812-1 szerint
Hőmérséklet-sodródás: +/- 0,05%/°C
Feszültség-sodródás: +/- 0,2%/V
Időkésleltetés beállítási pontossága: +/- 10% teljes skálán 25 °C-on az IEC 61812-1 szerint
Időzítő funkciók
Időzítő típusa: L - Aszimmetrikus villogórelé (kikapcsolt impulzus indítással), Li - Aszimmetrikus villogórelé (bekapcsolt impulzus indítással)
Visszaállítási idő: 350 ms kikapcsoláskor tipikusan
Terhelési tényező: 100%
Kimeneti specifikációk
Teljesítményfelvétel VA-ban: 0...3 VA 240 V AC esetén
Megszakítási kapacitás: 0,5 A AC az UL szerint, 0,7 A AC 20 °C-on
Működési frekvencia: 10 Hz
Maximális kimeneti áram: 20 A
Minimális kapcsolási áram: 10 mA
Maximális szivárgási áram: 5 mA
Maximális kapcsolási feszültség: 250 V AC
Maximális feszültségesés: <4 V 3-vezetékes, <8 V 2-vezetékes
Elektromos élettartam: 100000000 ciklus
Védelmi és megfelelőségi jellemzők
Jelölés: CE
IP védettségi fokozat: IP20 (sorkapocstömb), IP40 (ház), IP50 (előlap) az IEC 60529 szerint
Rezgésállóság: 20 m/s² (f=10...150 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Relatív páratartalom: 93% kondenzáció nélkül az IEC 60068-2-30 szerint
Működési környezeti hőmérséklet: -20...60 °C
Tárolási környezeti hőmérséklet: -30...60 °C
