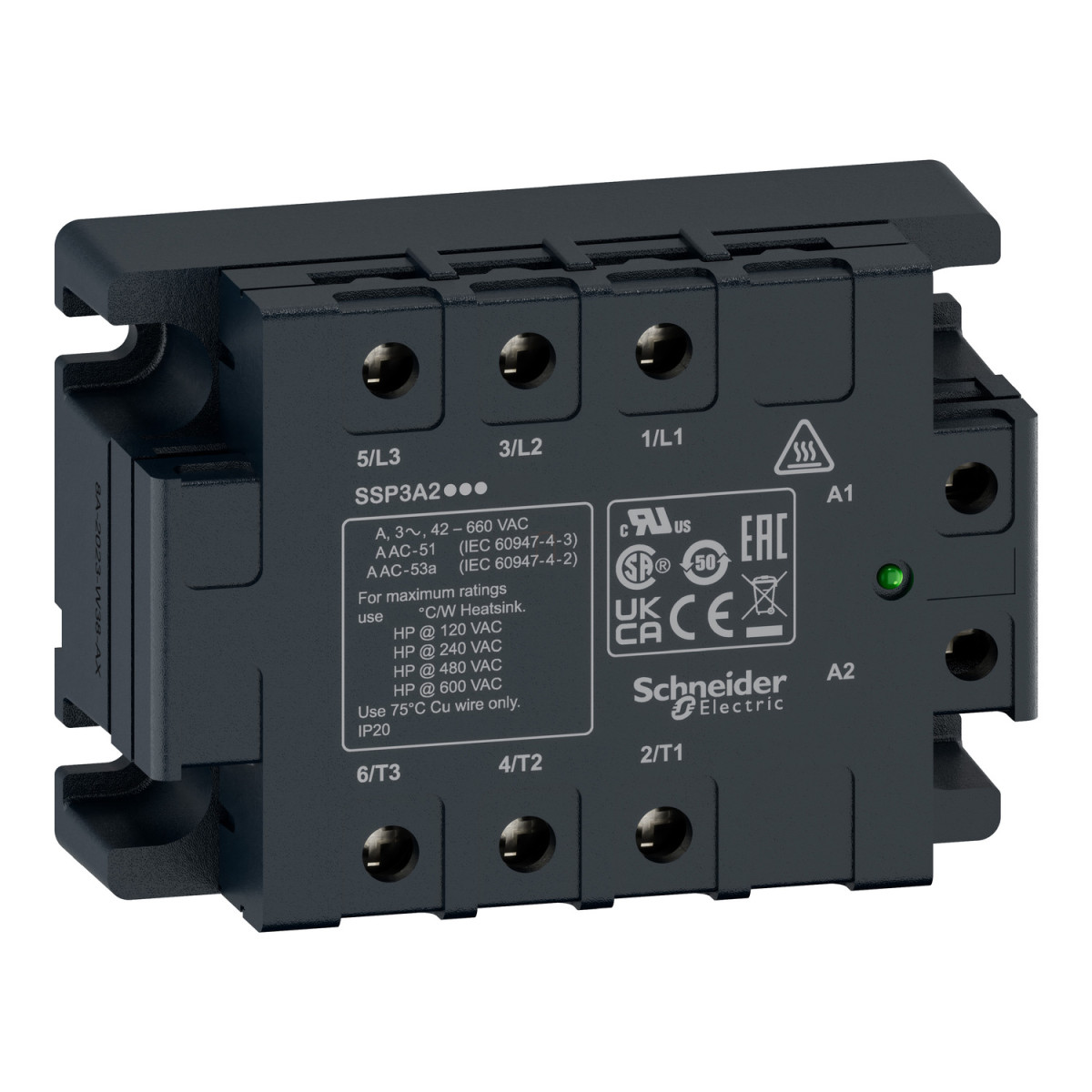

A Schneider Electric Harmony Solid State Relays sorozat SSP3A250BDT típusú háromfázisú szilárdtestrelé a legmodernebb félvezető technológiát képviseli a kapcsolástechnikában. Ez a panelre szerelhető, kompakt kivitelű relé zéró feszültség kapcsolási funkcióval rendelkezik, ami kiküszöböli a kapcsolási tranzienseket, így védve az érzékeny elektronikus berendezéseket és csökkentve az elektromágneses interferenciát.
Az SSP3A250BDT modell 50A névleges áramerősségre lett tervezve, és széles kimeneti feszültségtartományban (42...660V AC) alkalmazható. A relé vezérlése 4...32V DC tartományban történik, mindössze 15-35 mA bemeneti árammal, ami energiahatékony működést biztosít. A készülék bekapcsolási feszültsége 4V DC, kikapcsolási feszültsége 1V DC, ami jól definiált működési tartományt jelent. A reakcióidő rendkívül gyors: mind be- és kikapcsolásnál 8,33 ms. A beépített zöld LED visszajelző egyértelmű vizuális visszajelzést ad a bemeneti állapotról.
A Harmony SSP3A250BDT szilárdtestrelé kiváló motorszabályozási képességekkel rendelkezik, különböző feszültségszinteken. 120V AC esetén 1,5 LE/1,1 kW, 240V AC-nél 3 LE/2,2 kW, 480V AC-nél 7,5 LE/5,5 kW, míg 600V AC mellett 10 LE/7,5 kW motorteljesítményt képes vezérelni. A termék rendkívül ellenálló a szélsőséges környezeti feltételekkel szemben, működési hőmérséklet-tartománya -40...80 °C, tárolási hőmérséklet-tartománya pedig -40...125 °C. A készülék IP20-as védettséggel rendelkezik, ami megfelelő védelmet nyújt ipari környezetben. A termék méretei kompaktak: 104 mm széles, 74,6 mm magas és 41 mm mély, így kis helyen is elhelyezhető.
Az SSP3A250BDT szilárdtestrelé kiemelkedő elektromos tulajdonságokkal rendelkezik. A maximális szivárgási áram kikapcsolt állapotban 3 mA, a maximális feszültségesés bekapcsolt állapotban kevesebb mint 1,6V. A relé 500 V/µs dV/dt értékkel rendelkezik kikapcsolt állapotban maximális feszültségen, valamint 0,5-ös teljesítménytényezővel maximális terhelésnél. A túlfeszültség elleni védelem TVS típusú, a dielektromos szilárdság pedig 4 kV AC bemenet/kimenet között és bemenet vagy kimenet és a ház között. A termék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CE, CSA, EAC, UL és UKCA minősítéseket, és megfelel a vonatkozó IEC/EN szabványoknak. A Schneider Electric SSP3A250BDT szilárdtestrelé kiváló választás ipari automatizálási és motorvezérlési alkalmazásokhoz, ahol a megbízhatóság, a hosszú élettartam és a precíz kapcsolás elengedhetetlen.
Schneider Electric Harmony Solid State Relays - SSP3A250BDT műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Solid State Relays
Tartozék: Hőátadó pad
Termék vagy alkatrész típusa: Panel mount relé
Eszköz rövid neve: SSP
Felszerelési támasz: Panel
Fázisok száma: 3 fázis
Névleges áram: 50 A
Szilárdtest kimenet típusa: Nullfeszültségű kapcsolás
Kimenet kapcsolási mód: Nullfeszültségű kapcsolás
Kiegészítő adatok
Tesztgomb: Tesztgomb nélkül
Vezérlő áramkör feszültsége: 4...32 V DC
Minimális kapcsolási feszültség: 4 V DC bekapcsolás
Maximális kapcsolási feszültség: 1 V DC kikapcsolás
Válaszidő: 8.33 ms (bekapcsolás), 8.33 ms (kikapcsolás)
Bemeneti áram: 15...35 mA
Kimeneti feszültség: 42...660 V AC
Terhelési áram: 0.4...50 A
Tranziens túlfeszültség: 1200 V
Túláram: 715 A 20 ms-ig, 750 A 16.6 ms-ig
Maximális I²t olvadáshoz: 2520 A².s 10 ms-ig 50 Hz-en, 2320 A².s 8.3 ms-ig 60 Hz-en
Koordináció típusa: TVS
Maximális szivárgási áram: 3 mA kikapcsolt állapotban
Maximális feszültségesés: <1.6 V bekapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségen
Teljesítménytényező: 0.5 (maximális terhelésnél)
Motorvezérlési jellemzők
Motorvezérlő értékelés: 1.5 LE 40 °C 120 V AC, 3 LE 40 °C 240 V AC, 7.5 LE 40 °C 480 V AC, 10 LE 40 °C 600 V AC
Motorteljesítmény kW: 1.1 kW 40 °C 120 V AC, 2.2 kW 40 °C 240 V AC, 5.5 kW 40 °C 480 V AC, 7.5 kW 40 °C 600 V AC
Elektromos jellemzők
Szigetelési ellenállás: >= 1000 MOhm 500 V DC-nél
Maximális kapacitás: 8 pF bemenet/kimenet esetén
Dielektromos szilárdság: 4 kV AC bemenet/kimenet, 4 kV AC bemenet vagy kimenet a házhoz
Névleges impulzus-állóképesség: 0.8 kV bemenet a házhoz, 6 kV bemenet/kimenet áramkör, 6 kV bemenet/kimenet a házhoz
Csatlakozások és méretek
Meghúzási nyomaték: 1.2 N.m bemenetnél, 2.5 N.m kimenetnél
Csatlakozások - terminálok: Csavaros terminálok: 1 x 0.2...1 x 2.5 mm², (AWG 24...AWG 14) bemenetnél, Csavaros terminálok: 1 x 1.5...1 x 10 mm², (AWG 16...AWG 8) kimenetnél
Termikus ellenállás: 0.15 °C/W
LED jelző: LED, zöld bemenetnél
IP védettségi fokozat: IP20
Környezeti feltételek
Lángállóság: V0 az UL 94 szerint
Környezeti levegőhőmérséklet üzemeltetés során: -40...80 °C
Környezeti levegőhőmérséklet tároláskor: -40...125 °C
Szennyezettségi fok: 2
Túlfeszültségi kategória: III
Tanúsítványok
Termék tanúsítványok: CE, CSA, EAC, UL, UKCA
Jelölés: CE
Szabványok: IEC/EN 62314, IEC/EN 60947-4-2, IEC/EN 60947-4-3, UL 60947-4-2, C22.2 No. 14
