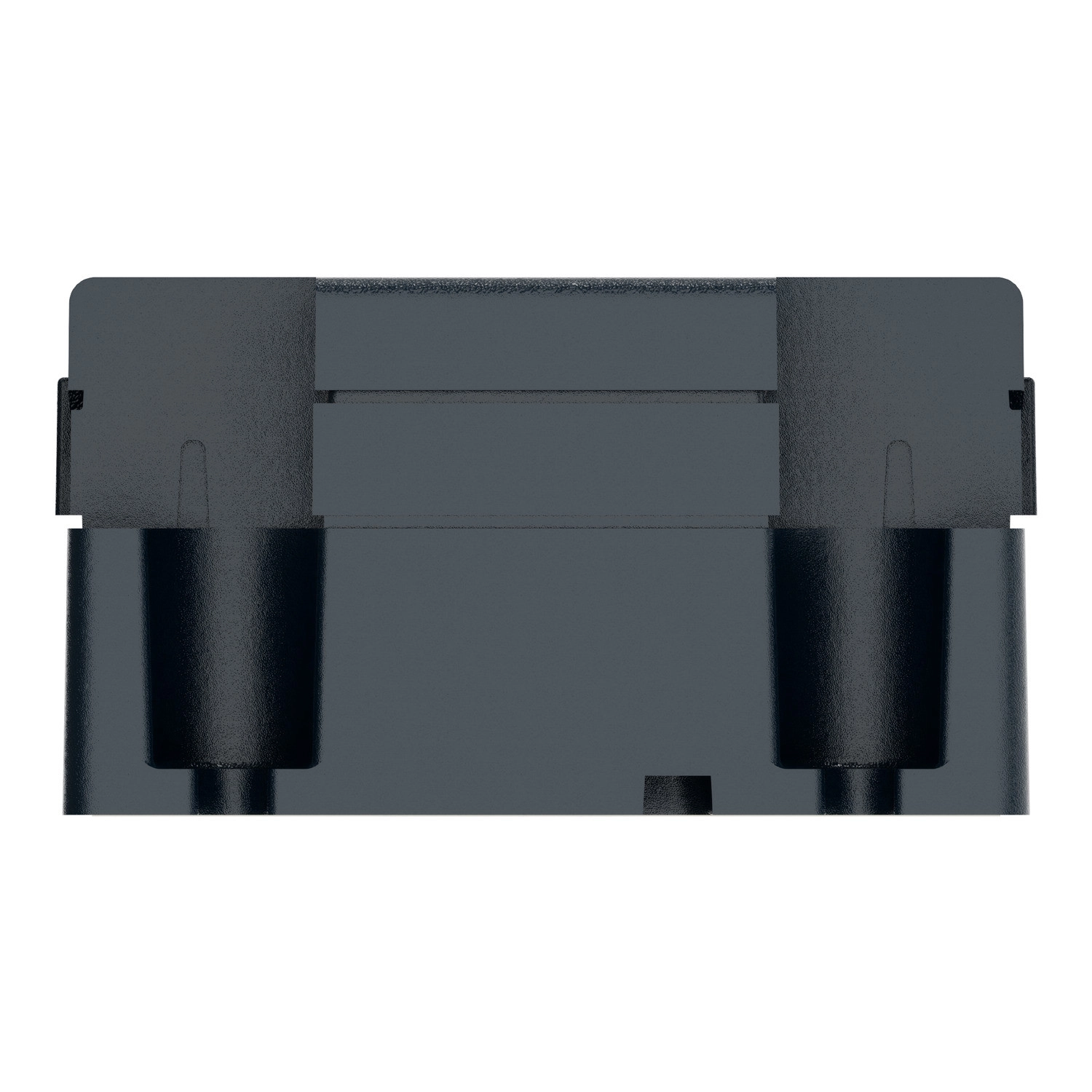

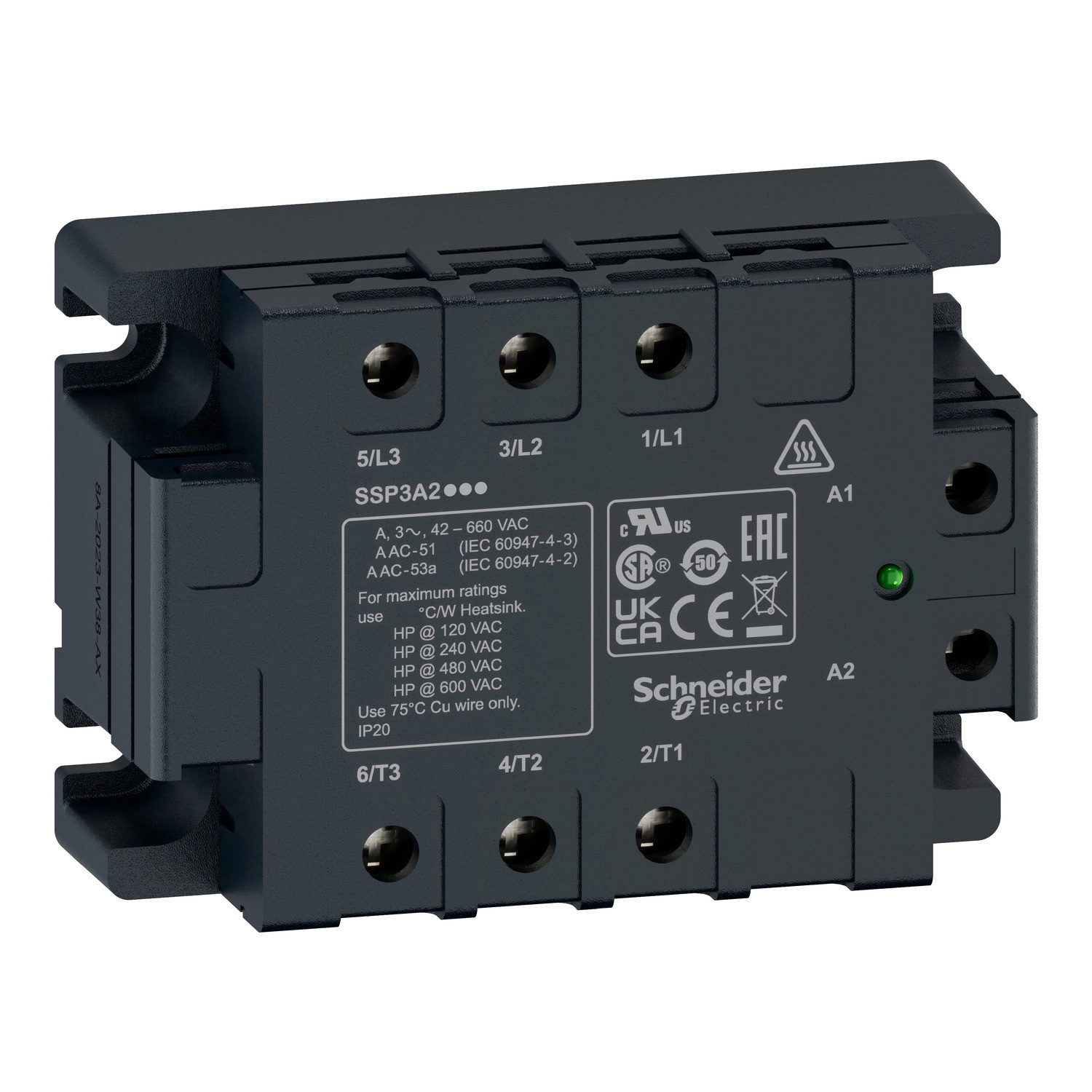

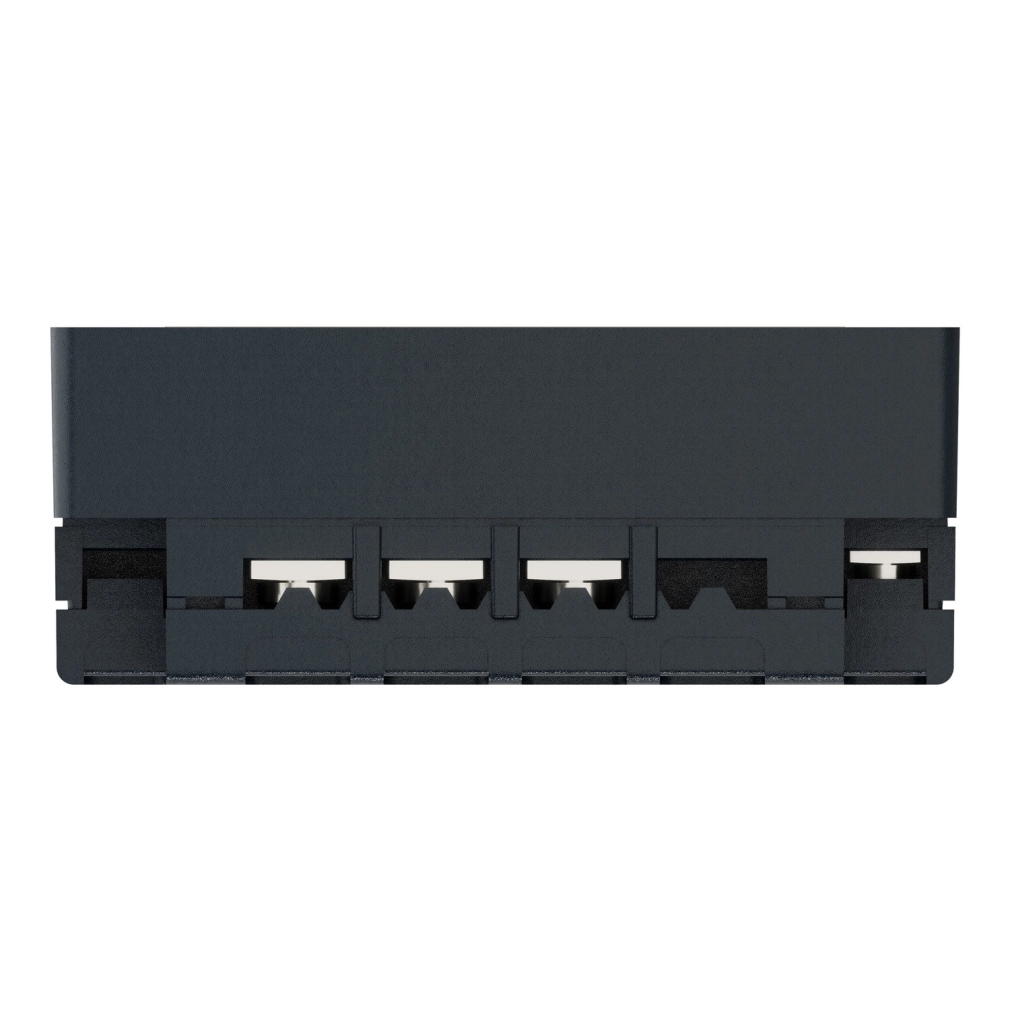

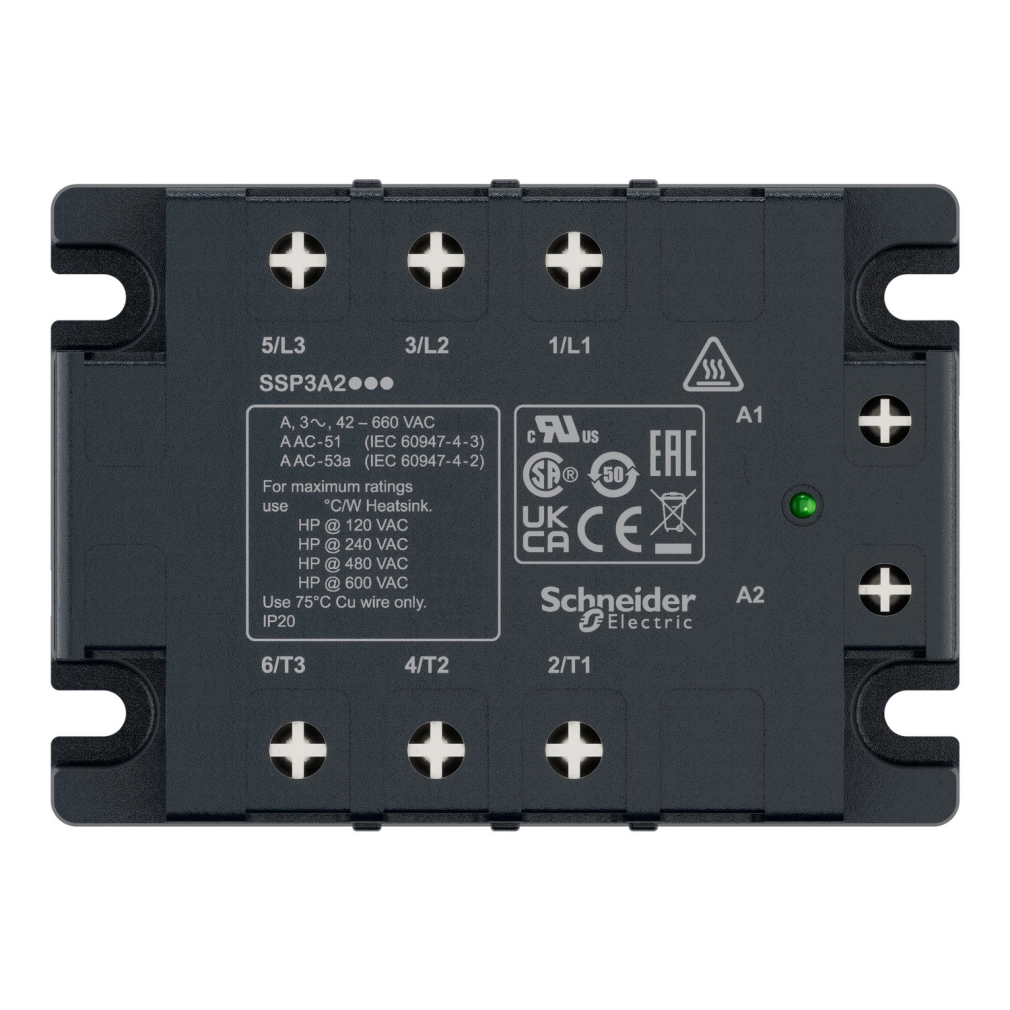

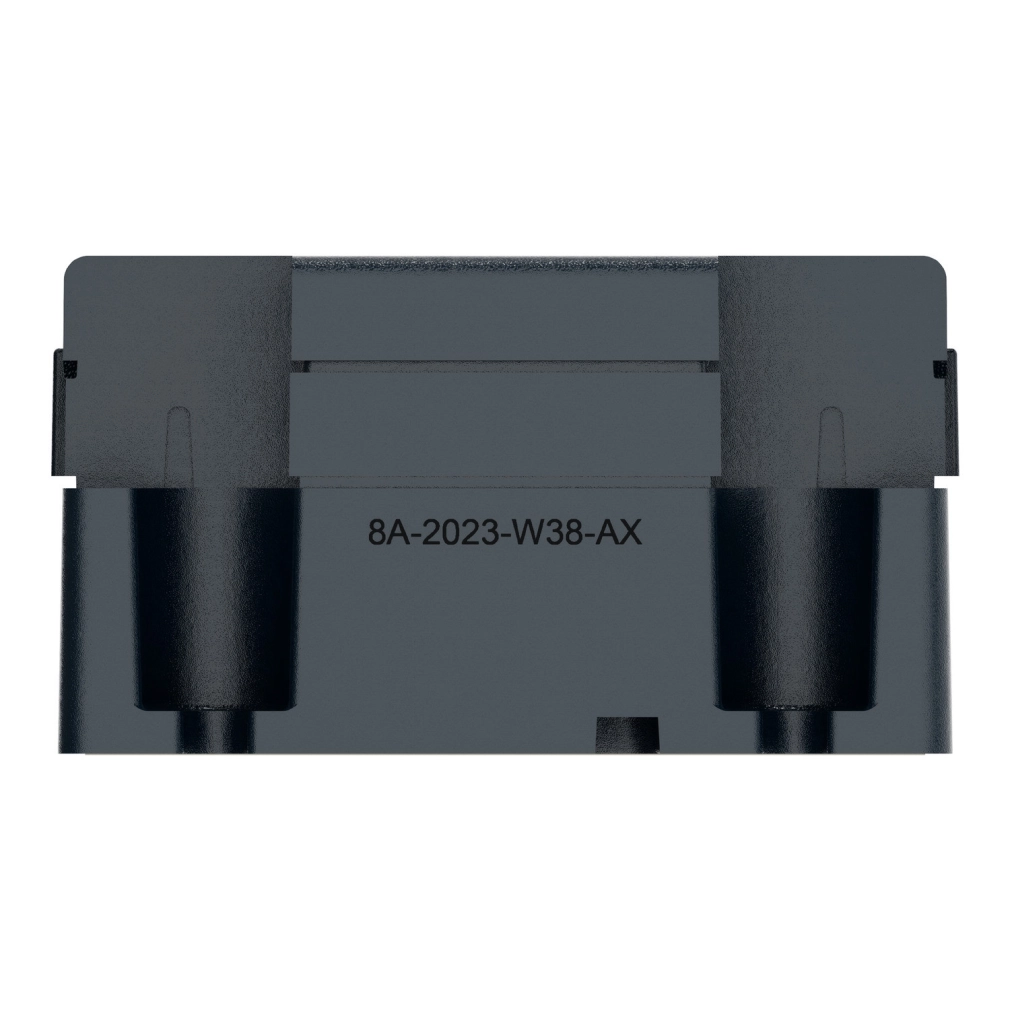

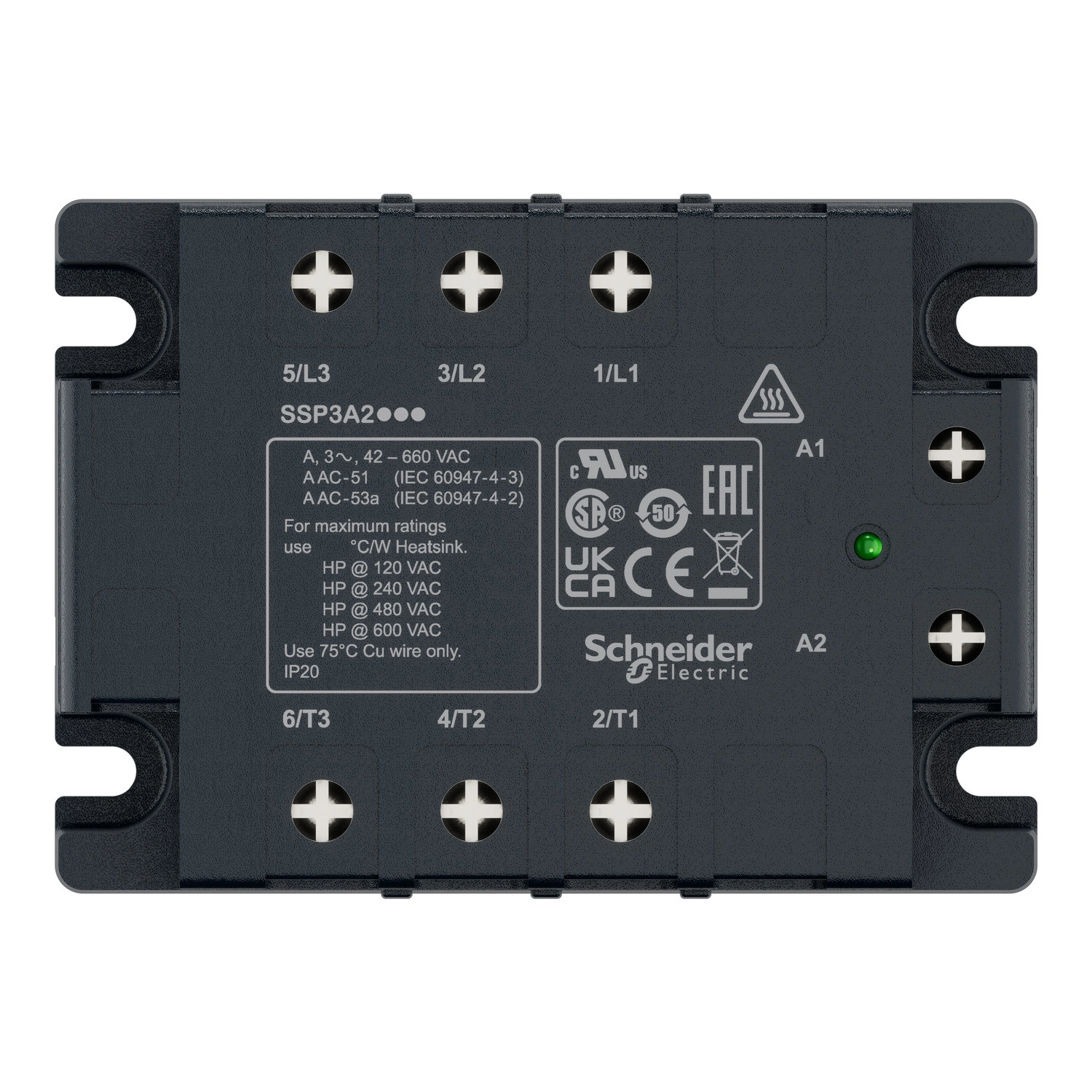

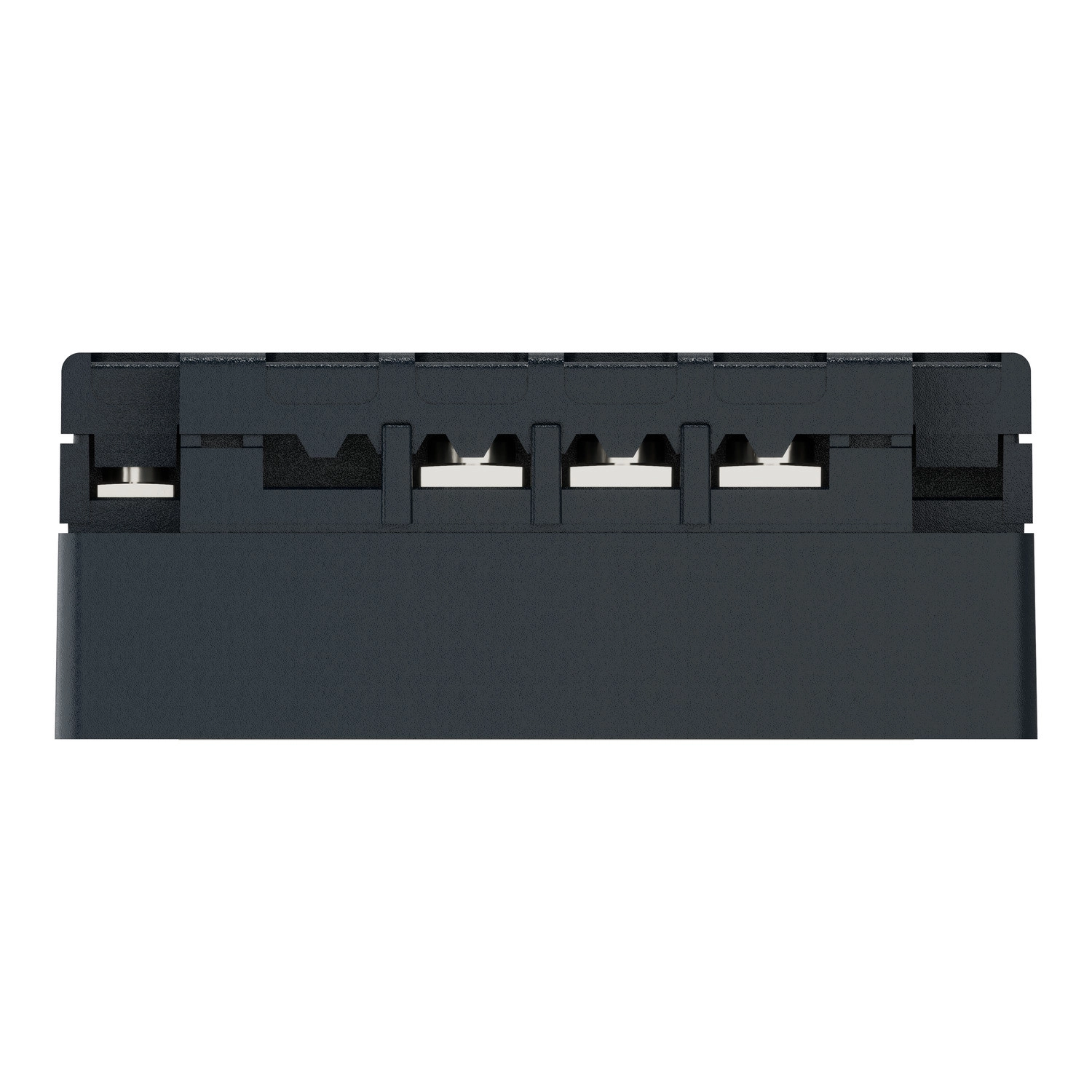

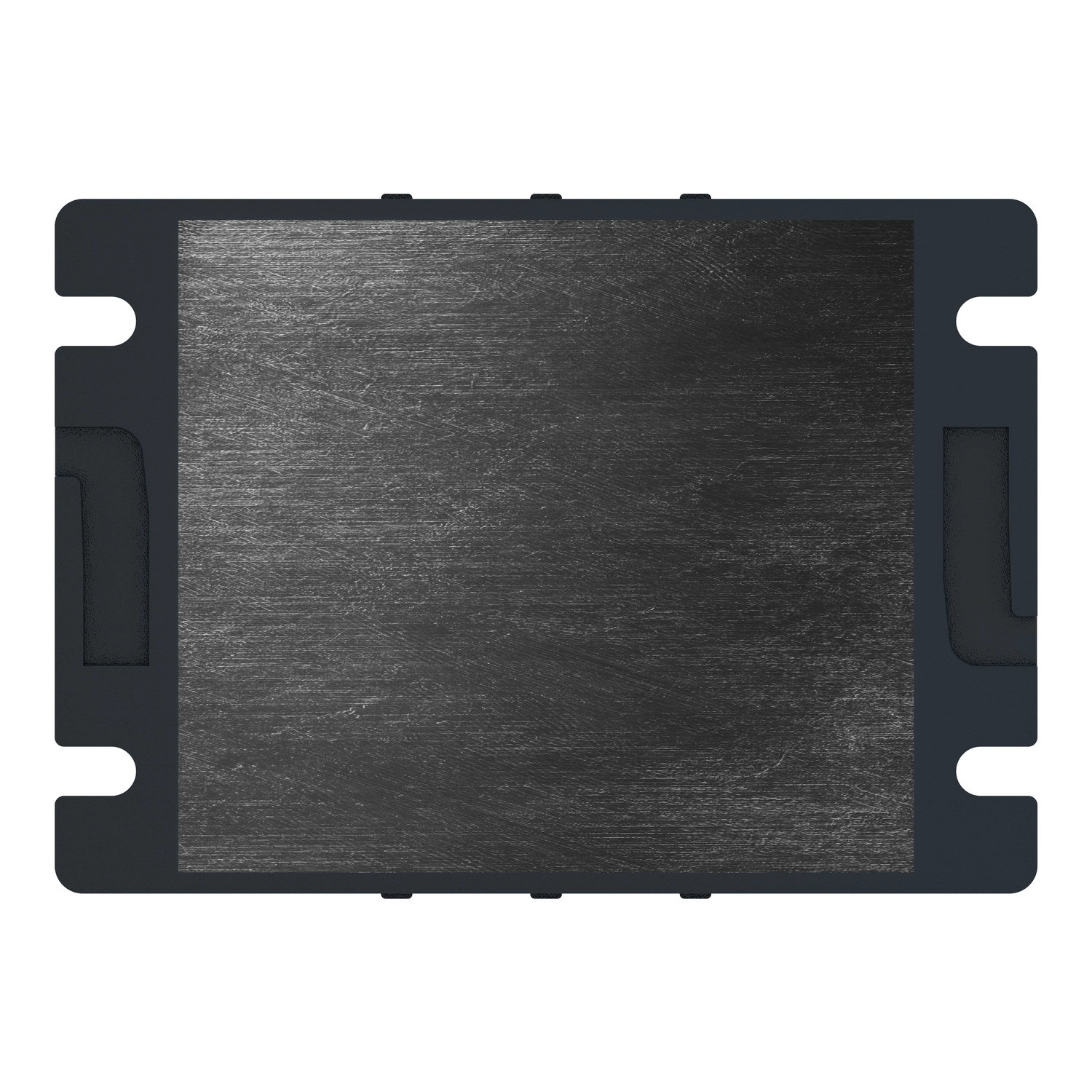

A Schneider Electric Harmony Solid State Relays termékcsalád SSP3A225BDRT háromfázisú szilárdtest-reléje kivételes teljesítményt és megbízhatóságot kínál ipari alkalmazásokhoz. Ez a panelre szerelhető relé 25A névleges áramerősséget biztosít, miközben random feszültség kapcsolási módban működik, ami ideálissá teszi változó terhelések vezérlésére. A termék alapfelszereltségként tartalmaz egy hőátadó lapot, amely jelentősen növeli a hőleadás hatékonyságát, ezáltal biztosítva a hosszabb élettartamot és a stabilabb működést.
A relé vezérlő áramköre 4-32V DC tartományban működik, ahol a bekapcsolási feszültség 4V DC, míg a kikapcsolási feszültség 1V DC. A kimenet 42-660V AC között dolgozik, ami rendkívül széles alkalmazási területet tesz lehetővé. A készülék különösen gyors kapcsolási tulajdonságokkal rendelkezik: a bekapcsolási válaszidő mindössze 0,1 ms, míg a kikapcsolási válaszidő 8,33 ms. A vezérlő bemeneti árama 15-35 mA közötti, a terhelési áram pedig 0,15-25 A tartományban szabályozható. Az SSP3A225BDRT maximális szivárgási árama kikapcsolt állapotban csupán 3 mA, míg a feszültségesés bekapcsolt állapotban kevesebb mint 1,4V, ami kimagasló hatékonyságot biztosít.
A Schneider Electric SSP3A225BDRT modell IP20 védettséggel rendelkezik, és rendkívül széles, -40°C és +80°C közötti üzemi hőmérséklet-tartományban működőképes, ami szélsőséges környezeti feltételek mellett is lehetővé teszi a használatát. A készülék méretei kompaktak: 104 mm széles, 74,6 mm magas és 41 mm mély, így könnyen beilleszthető különböző vezérlőszekrényekbe és panelekre. A bemeneti csatlakozások 1x0,2-1x2,5 mm² (AWG 24-14) keresztmetszetű vezetékekhez, míg a kimeneti csatlakozások 1x1,5-1x10 mm² (AWG 16-8) méretű vezetékekhez alkalmasak, és csavaros kialakításúak. Az előírt meghúzási nyomaték a bemeneti csatlakozásoknál 1,2 N·m, a kimeneti csatlakozásoknál pedig 2,5 N·m.
Az SSP3A225BDRT különböző motorterhelések vezérlésére is kiválóan alkalmas: 120V AC-nél 0,75 LE (0,55 kW), 240V AC-nél 1 LE (0,75 kW), 480V AC-nél 3 LE (2,2 kW) és 600V AC-nél 5 LE (3,7 kW) teljesítményű motorokat képes irányítani 40°C környezeti hőmérsékleten. A relé teljes mértékben megfelel a vonatkozó nemzetközi szabványoknak, többek között az IEC/EN 62314, IEC/EN 60947-4-2, IEC/EN 60947-4-3 és UL 60947-4-2 előírásainak, valamint rendelkezik CE, CSA, EAC, UL és UKCA tanúsítványokkal, ami garantálja a termék megbízhatóságát és biztonságos működését különféle alkalmazási környezetekben.
Schneider Electric Harmony Solid State Relays - SSP3A225BDRT műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Solid State Relays
Tartozékok: Hőátadó lap
Terméktípus: Panelre szerelhető relé
Eszköz rövidnév: SSP
Szerelési mód: Panel
Fázisok száma: 3 fázis
Névleges áram: 25 A
Kapcsolási jellemzők
Szilárdtest kimenet típusa: Random feszültség kapcsolás
Kimenet kapcsolási mód: Random feszültség kapcsolás
Vezérlő áramkör feszültsége: 4...32 V DC
Minimális kapcsolási feszültség: 4 V DC bekapcsolás
Maximális kapcsolási feszültség: 1 V DC kikapcsolás
Válaszidő: 8,33 ms (kikapcsolás), 0,1 ms (bekapcsolás)
Bemeneti áram: 15...35 mA
Kimeneti feszültség: 42...660 V AC
Terhelési áram: 0,15...25 A
Villamos jellemzők
Tranziens túlfeszültség: 1200 V
Túláram: 275 A 20 ms-ig, 300 A 16,6 ms-ig
Maximális I²t biztosítékolvadáshoz: 380 A².s 10 ms-nál 50 Hz-en, 370 A².s 8,3 ms-nál 60 Hz-en
Koordináció típusa: TVS
Maximális szivárgási áram: 3 mA kikapcsolt állapotban
Maximális feszültségesés: <1,4 V bekapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségnél
Teljesítménytényező: 0,5 (maximális terhelésnél)
Motorvezérlési adatok
Motorvezérlési besorolás: 0,75 LE 40 °C 120 V AC, 1 LE 40 °C 240 V AC, 3 LE 40 °C 480 V AC, 5 LE 40 °C 600 V AC
Motor teljesítmény kW: 0,55 kW 40 °C-on 120 V AC, 0,75 kW 40 °C-on 240 V AC, 2,2 kW 40 °C-on 480 V AC, 3,7 kW 40 °C-on 600 V AC
Fizikai jellemzők
Szigetelési ellenállás: >= 1000 MOhm 500 V DC-nél
Maximális kapacitás: 8 pF bemenet/kimenet között
Dielektromos szilárdság: 4 kV AC bemenet/kimenet között, 4 kV AC bemenet vagy kimenet és ház között
Meghúzási nyomaték: 1,2 N.m bemenetnél, 2,5 N.m kimenetnél
Csatlakozók - kapcsok: Csavaros kapcsok: 1 x 0,2...1 x 2,5 mm², (AWG 24...AWG 14) bemenetnél, Csavaros kapcsok: 1 x 1,5...1 x 10 mm², (AWG 16...AWG 8) kimenetnél
Hőellenállás: 0,24 °C/W
LED kijelző: LED, zöld a bemenethez
IP védelmi fokozat: IP20
Szélesség: 104 mm
Magasság: 74,6 mm
Mélység: 41 mm
Környezeti feltételek
Lángállóság: V0 az UL 94 szerint
Üzemi környezeti hőmérséklet: -40...80 °C
Tárolási környezeti hőmérséklet: -40...125 °C
Szennyezettségi fok: 2
Túlfeszültségi kategória: III
Tanúsítványok
Terméktanúsítványok: CE, CSA, EAC, UL, UKCA
Jelölés: CE
Szabványok: IEC/EN 62314, IEC/EN 60947-4-2, IEC/EN 60947-4-3, UL 60947-4-2, C22.2 No. 14
