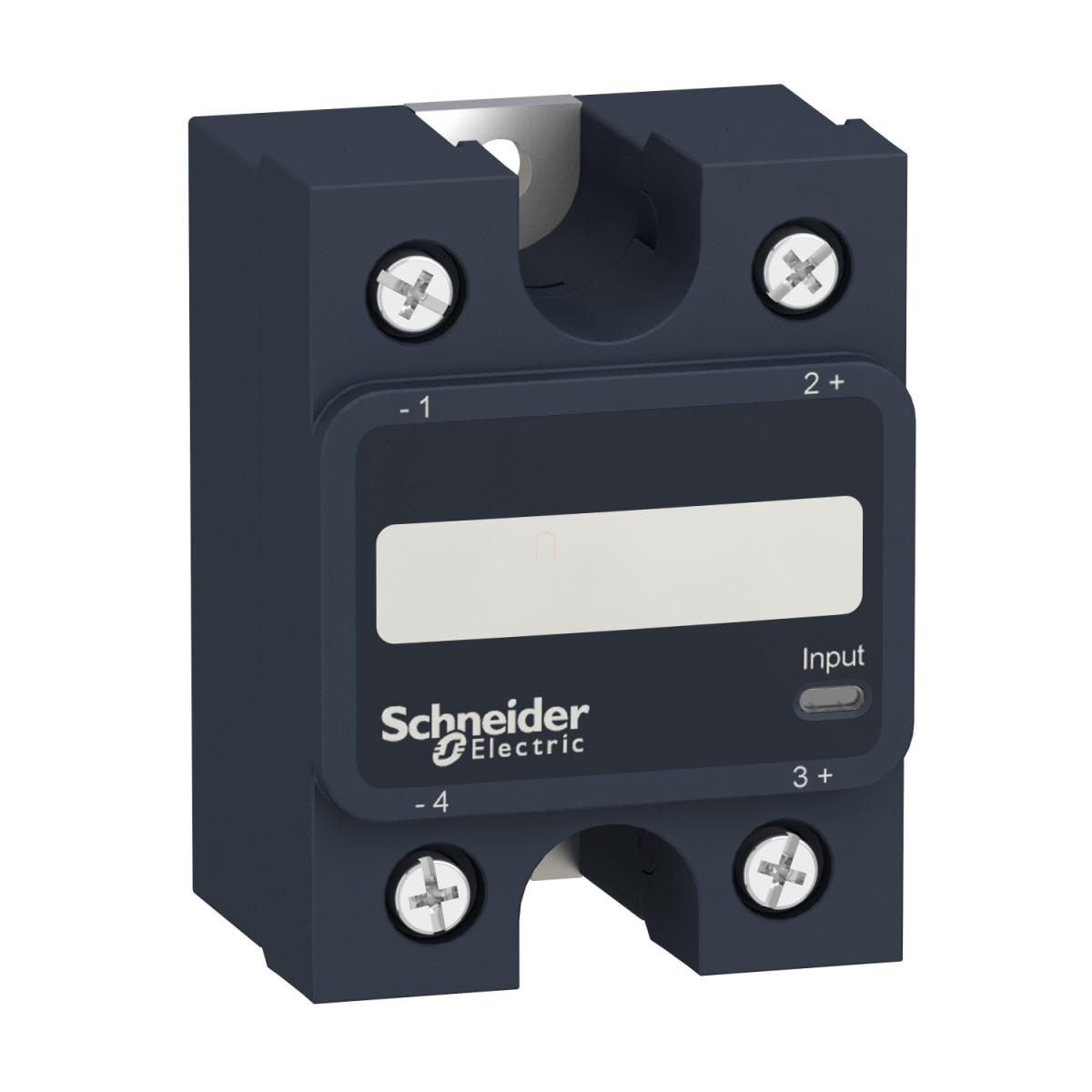

A Schneider Electric Harmony Solid State Relays SSP1D425BDT egy kiváló minőségű, egyfázisú, panel szerelésű szilárdtest relé, amely rendkívüli megbízhatóságot és hatékony teljesítményt kínál ipari alkalmazásokban. Ez a DC kapcsolású relé 25A névleges áramerősségével és 1-150V DC kimeneti feszültségtartományával ideális választás különböző vezérlési és automatizálási feladatokhoz, ahol fontos a gyors és precíz kapcsolás.
A SSP1D425BDT modell MOSFET kimeneti technológiával rendelkezik, ami kiváló kapcsolási tulajdonságokat biztosít. A vezérlő áramkör 3,5-32V DC feszültségtartományban működik, mindössze 10-15 mA bemeneti árammal, ami rendkívül energiahatékonnyá teszi a készüléket. Az eszköz lenyűgözően gyors, mindössze 0,1 ms bekapcsolási és kikapcsolási válaszidővel rendelkezik, ami kritikus lehet időérzékeny alkalmazásoknál. A termék IP20 védettséggel rendelkezik, és széles, -40°C és +80°C közötti működési hőmérséklettartományban használható, ami különösen alkalmassá teszi változatos ipari környezetben történő alkalmazásra.
A Schneider Electric SSP1D425BDT relé különleges tulajdonságai közé tartozik a termikus pad, amely hatékonyan segíti a hőelvezetést, ezáltal növelve az eszköz élettartamát és megbízhatóságát. A termék rendelkezik LED állapotjelzővel, amely zöld fénnyel jelzi a bemeneti állapotot, megkönnyítve a működés ellenőrzését. A csatlakoztatási lehetőségek rendkívül sokoldalúak: csavaros csatlakozók, villás csatlakozók és gyűrűs saruk egyaránt használhatók mind a bemeneti, mind a kimeneti oldalon. Az eszköz kompatibilis az SSRHD10 és SSRHP17 hűtőbordákkal is, amelyek lehetővé teszik a magasabb áramerősség mellett történő használatot, ahogy azt a terheléscsökkentési görbék is mutatják.
A termék komoly biztonsági és megbízhatósági mutatókkal rendelkezik. B10d értéke 1731395, MTTFd értéke pedig lenyűgöző 1875,9 év. Az eszköz 1000 MOhm szigetelési ellenállással rendelkezik 500V DC mellett, és 2,5 kV dielektromos szilárdsága van a bemenet/kimenet, valamint a ház között. A relé megfelel számos nemzetközi szabványnak és rendelkezik EAC, CE, UL és CSA tanúsítványokkal, beleértve a CSA C22.2 No 14-13, IEC 62314, IEC 60950-1 és UL 508 szabványokat. Ez a termék kiválóan alkalmas különböző ipari és kommersz alkalmazásokhoz, ahol fontos a megbízható, tartós és biztonságos kapcsolás, különösen DC áramkörökben.
Schneider Electric Harmony Solid State Relays - SSP1D425BDT - SSP hűtőbordára szerelhető szilárdtestrelé, 1f, DC kapcsolás, 1NO, 1 - 150VDC, 25A, 24VDC, hűtőbordával műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Solid State Relays
Mellékelt tartozék: Termikus pad
Termék vagy komponens típusa: Panel szerelésű relé
Eszköz rövid neve: SSP1
Szerelési mód: Panel
Fázisok száma: 1 fázis
Névleges áram [In]: 25 A
Szilárdtest kimenet típusa: MOSFET kimenet, DC kapcsolás
Kimeneti kapcsolási mód: DC kapcsolás
Kiegészítő adatok
Teszt gomb: Nincs
Vezérlő áramkör feszültsége [Uc]: 3,5...32 V DC
Minimum kapcsolási feszültség: 3,5 V DC bekapcsolás
Maximum kapcsolási feszültség: 1 V DC kikapcsolás
Válaszidő: 0,1 ms (bekapcsolás), 0,1 ms (kikapcsolás)
Bemeneti áram: 10...15 mA
Kimeneti feszültség: 1...150 V DC
Terhelési áram: 0,001...25 A
Túláram: 106 A 10 ms-ig
Koordinációs típus: 1-es típus - 25 A kismegszakító (MCB) - B görbe; 2-es típus - 13 A kismegszakító (MCB) - B görbe
Maximális szivárgási áram: 0,3 mA kikapcsolt állapotban
Maximális feszültségesés: <2,1 V bekapcsolt állapotban
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Maximális kapacitás: 50 pF bemenet/kimenet esetén
Dielektromos szilárdság: 2,5 kV AC bemenet/kimenet esetén; 2,5 kV AC bemenet vagy kimenet a házhoz képest
Névleges impulzusfeszültség-állóság [Uimp]: 2,5 kV kimenet a házhoz képest
Csatlakozások - terminálok
Csavaros csatlakozók: 0,2...3,3 mm², (AWG 24...AWG 12) kábelvéggel a bemenetnél
Csavaros csatlakozók: 0,5...5,26 mm², (AWG 20...AWG 10) kábelvéggel a kimenetnél
Csavaros csatlakozók: 0,2...3,3 mm², (AWG 24...AWG 12) kábelvég nélkül a bemenetnél
Csavaros csatlakozók: 0,5...8,26 mm², (AWG 20...AWG 8) kábelvég nélkül a kimenetnél
Villás csatlakozók: 9,2 x 4 mm a bemenethez
Gyűrűs saruk: 9,2 x 4 mm a bemenethez
Villás csatlakozók: 11,7 x 4,5 mm a kimenethez
Gyűrűs saruk: 11,7 x 4,5 mm a kimenethez
Termikus jellemzők és jelzések
Termikus ellenállás: 0,22 °C/W csatlakozási pont a házhoz
Termikus pad impedancia: 0,48 °C-in²/W 25 psi-nél
LED jelző: LED, zöld a bemenethez
IP védettségi fokozat: IP20
Megbízhatósági adatok
Biztonsági megbízhatósági adat: B10d = 1731395
MTTFd = 1875,9 év
Környezeti feltételek
Környezeti működési hőmérséklet: -40...80 °C
Környezeti tárolási hőmérséklet: -40...125 °C
Szennyezettségi fok: 2
Túlfeszültségi kategória: III
Tanúsítványok és szabványok
Terméktanúsítványok: EAC, CE, UL, CSA
Jelölés: UL, CE, EAC, CSA
Szabványok: CSA C22.2 No 14-13, IEC 62314, IEC 60950-1, UL 508
