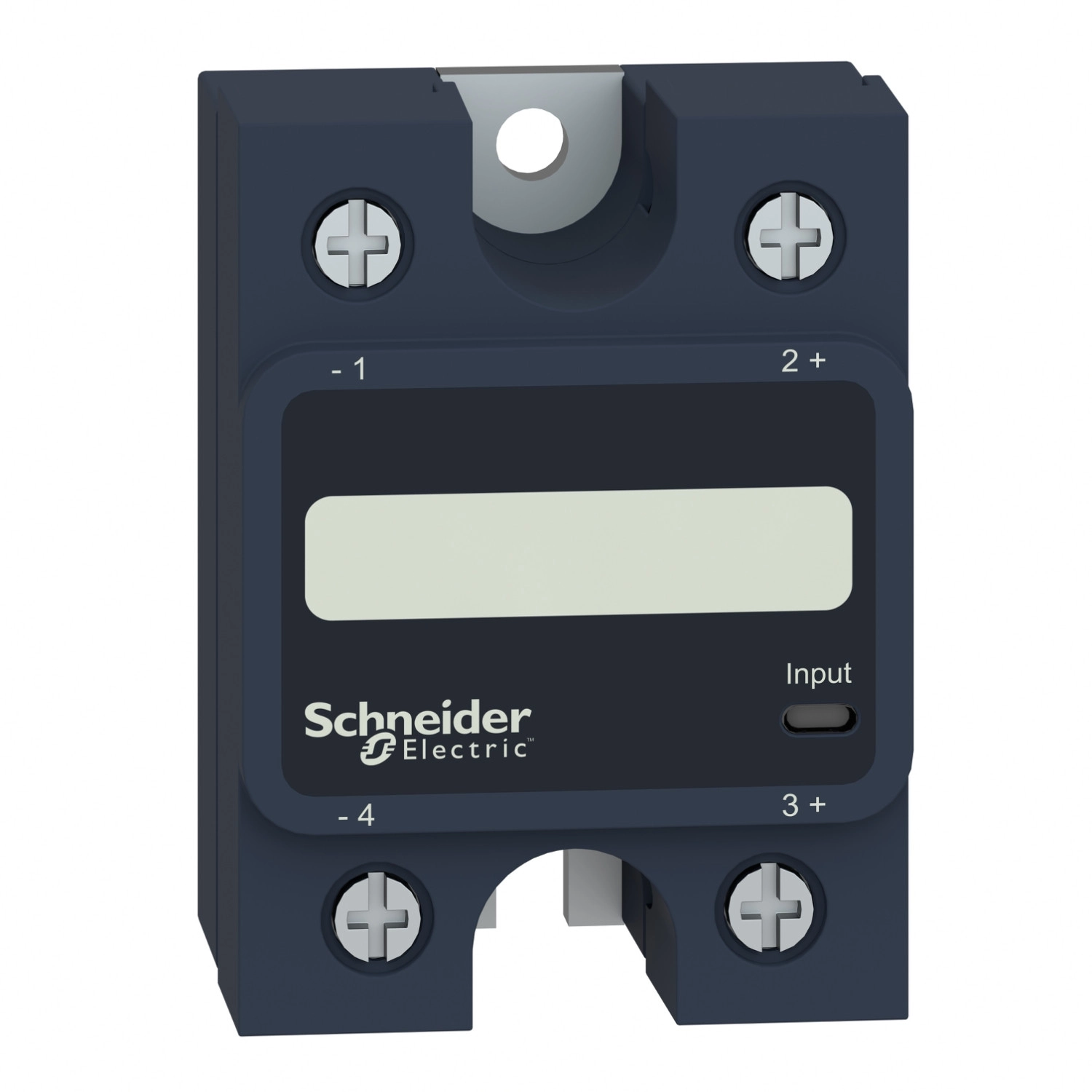

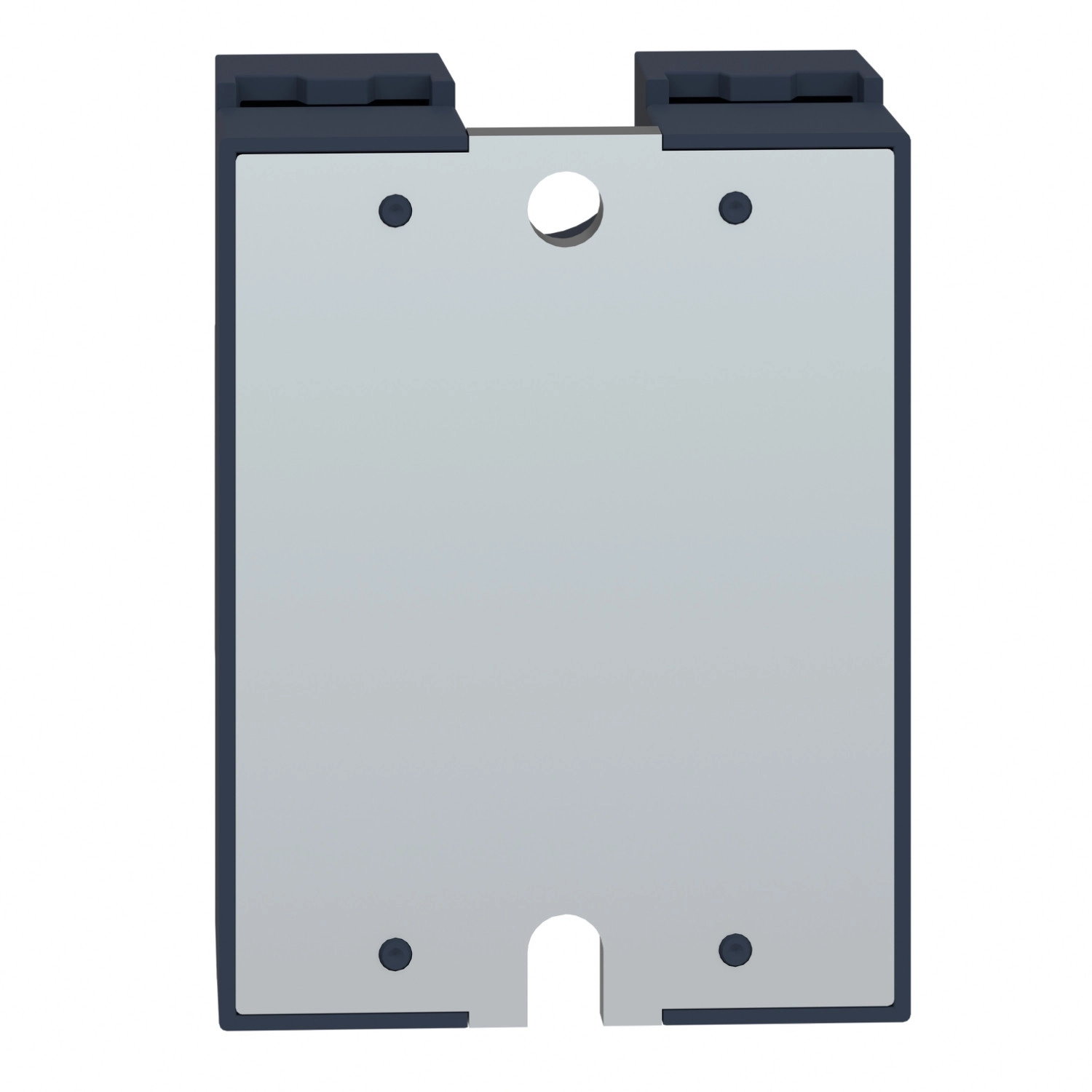

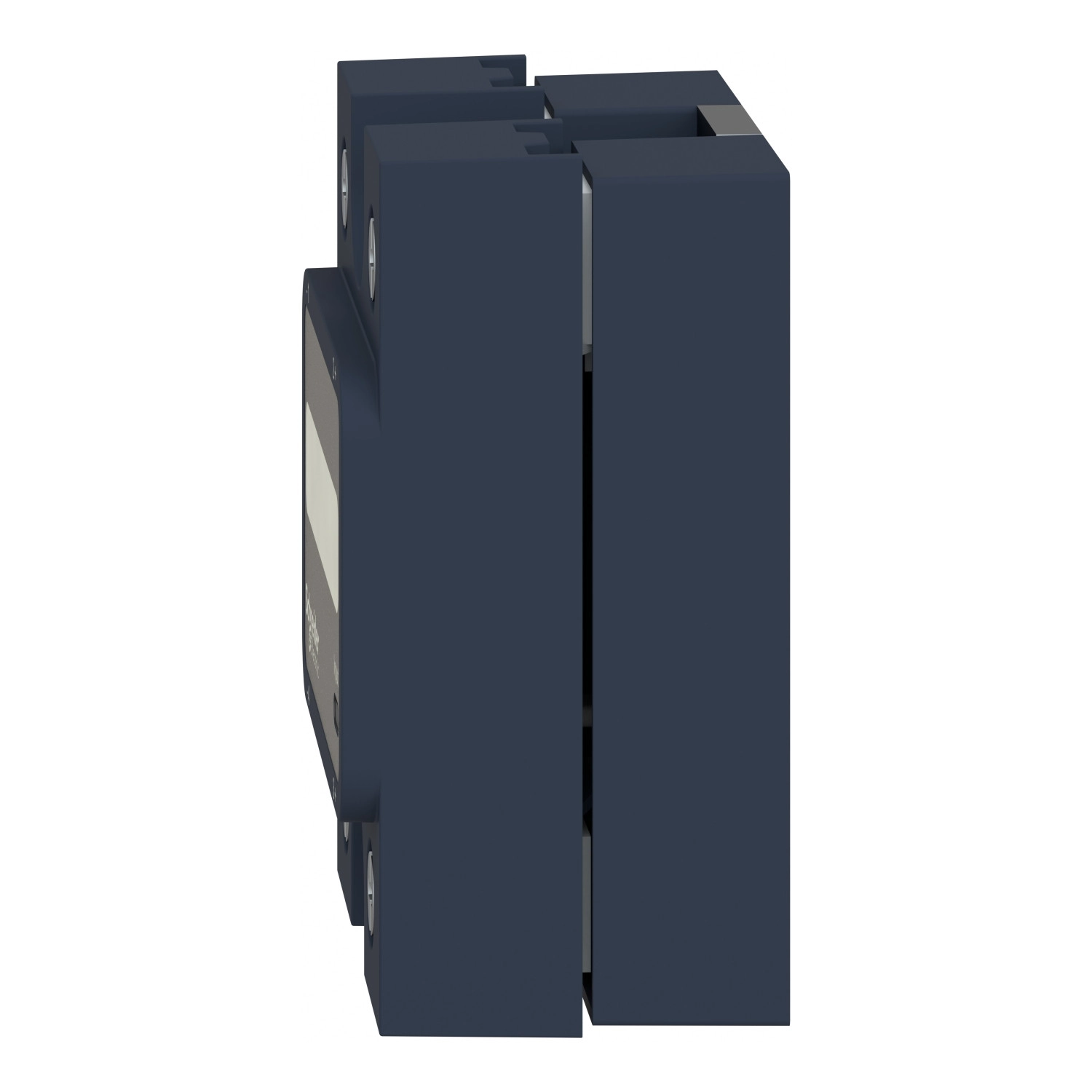

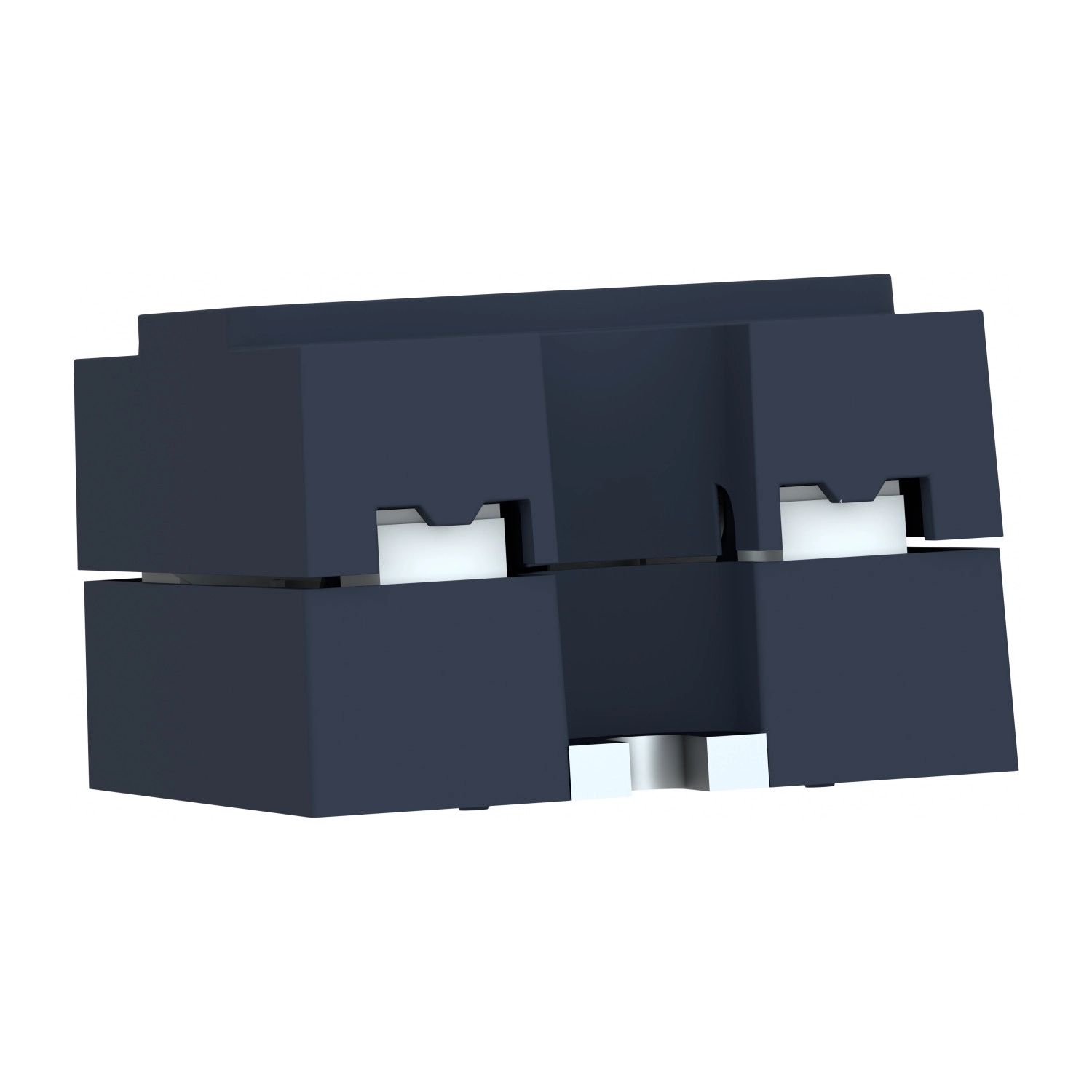

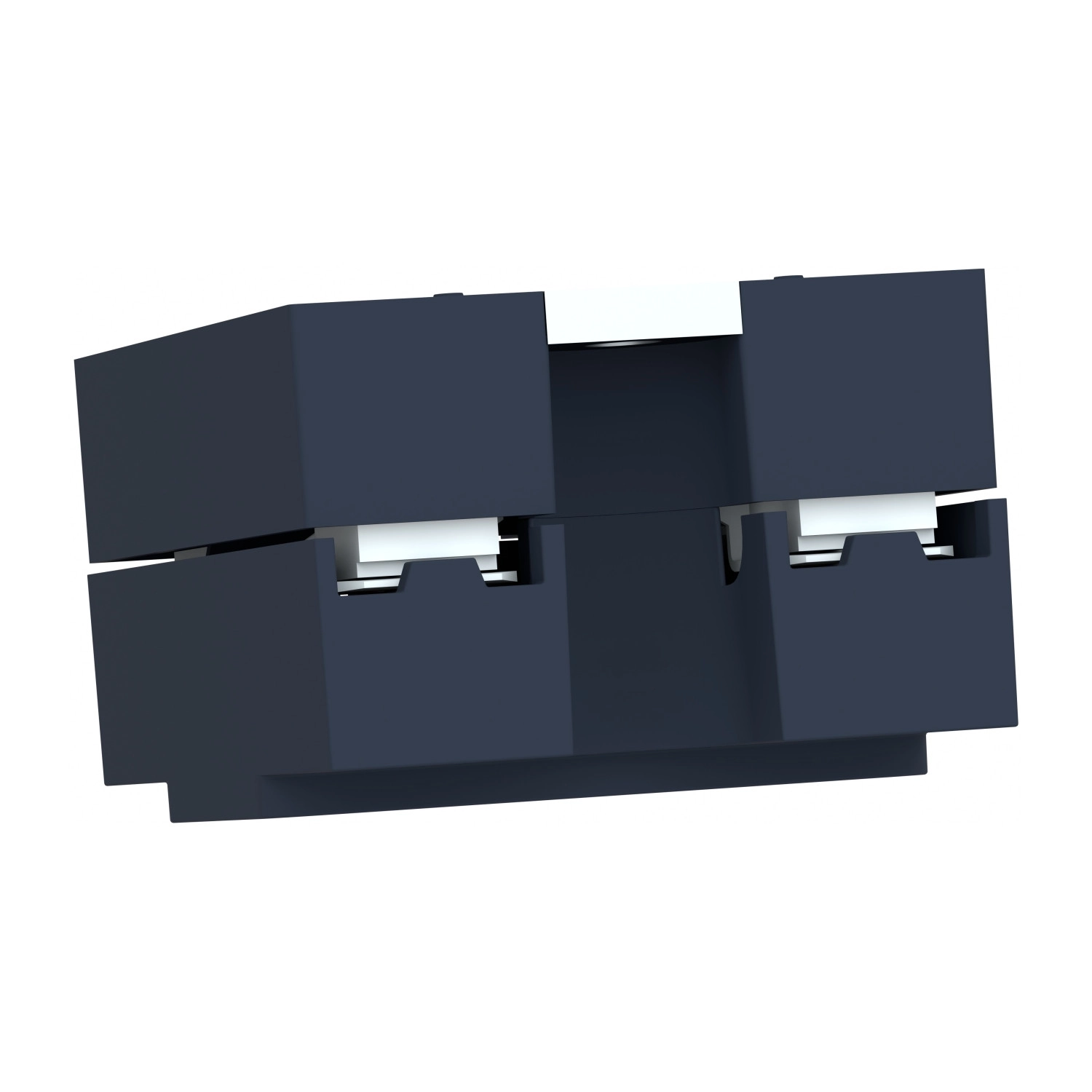

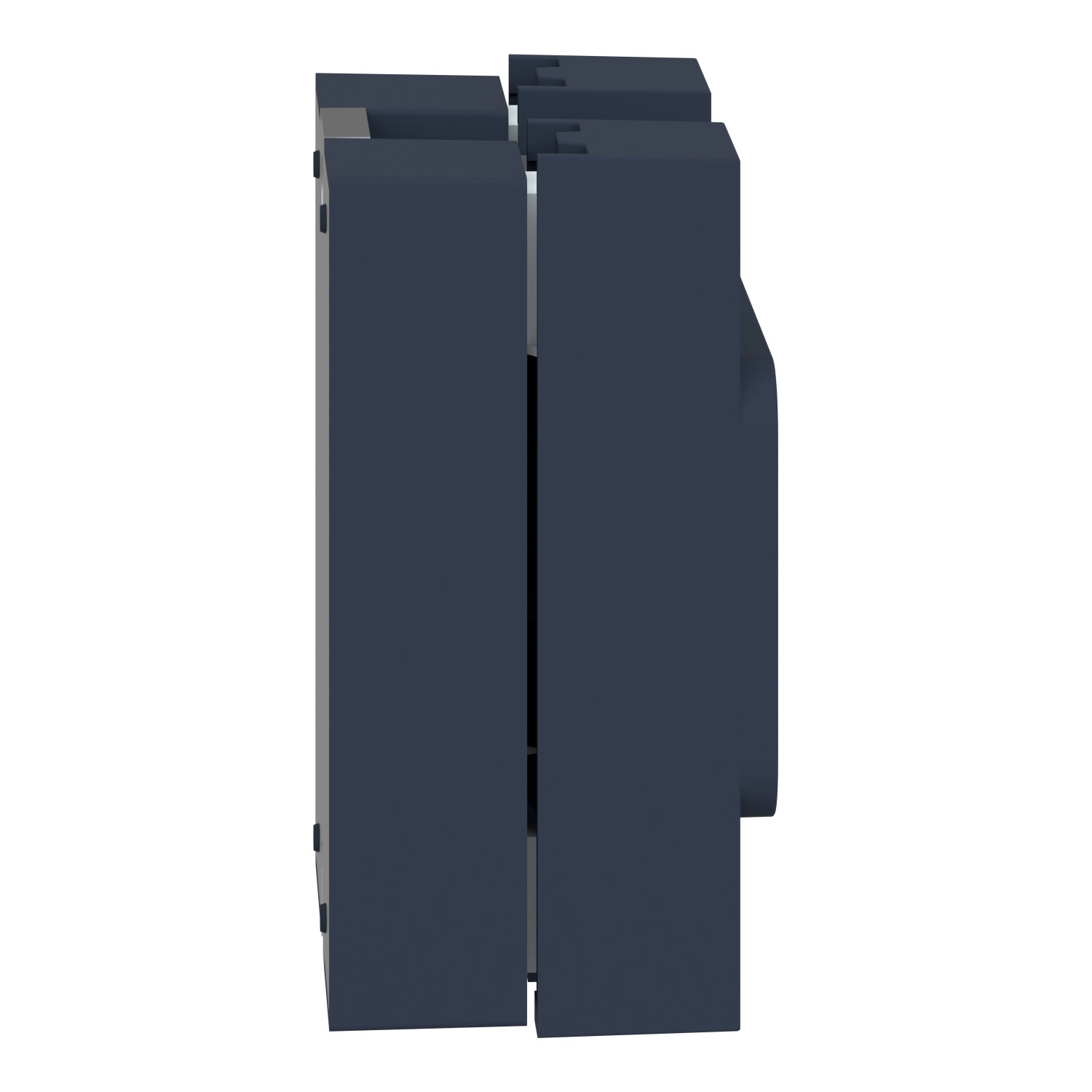

A Schneider Electric Harmony Solid State Relays termékcsaládba tartozó SSP1A490M7T egy nagy teljesítményű, egyszerűen szerelhető szilárdtest relé, amely kiváló megoldást kínál ipari vezérlési alkalmazásokhoz. Ez a panelra szerelhető, egyfázisú relé nullfeszültségű kapcsolási módot biztosít, ami különösen hasznos olyan alkalmazásokban, ahol fontos az elektromágneses zavarok minimalizálása és a kapcsolt eszközök védelme.
Az SSP1A490M7T szilárdtest relé kiemelkedő 90A névleges árammal rendelkezik, és széles tartományban, 48-660V AC kimeneti feszültséggel működik. A vezérlőáramkör 90-280V AC feszültségtartományban üzemel, ami rendkívüli rugalmasságot biztosít a különböző ipari környezetekben történő alkalmazáshoz. A relé SCR (Silicon Controlled Rectifier) kimenettel rendelkezik, ami megbízható teljesítményt nyújt a kapcsolási műveletek során. A termék működését zöld LED jelzi a bemeneti oldalon, így a működési állapot könnyen ellenőrizhető.
Az SSP1A490M7T relé kiváló műszaki paraméterekkel büszkélkedhet, beleértve a 0,27 °C/W hőellenállást a csatlakozás és a ház között, valamint a 0,48 °C-in²/W hővezetési képességet a mellékelt hőátadó lapnál 25 psi nyomáson. A termék 1200V tranziens túlfeszültség védelemmel rendelkezik, és figyelemre méltó 1200A túláram-kezelő képességgel bír 16,6 ms időtartamig. A kimeneti áram 0,15-90A között állítható, miközben a szivárgási áram kikapcsolt állapotban mindössze 1 mA, a feszültségesés bekapcsolt állapotban pedig kevesebb mint 1,15V, ami kiváló energiahatékonyságot biztosít.
A Schneider Electric SSP1A490M7T relé 1000 MΩ szigetelési ellenállással rendelkezik 500V DC mellett, és 4 kV AC dielektromos szilárdságot biztosít a be- és kimenet között, valamint a be- vagy kimenet és a ház között is. A válaszidők szempontjából a relé 25 ms bekapcsolási és 30 ms kikapcsolási idővel rendelkezik, így gyors működést biztosít. Motorvezérléshez a relé 1,5 LE 120V AC, 3 LE 240V AC, illetve 7,5 LE 480V AC besorolással rendelkezik, ami széles körű alkalmazhatóságot tesz lehetővé.
Schneider Electric Harmony Solid State Relays - SSP1A490M7T műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Solid State Relays
Tartozékok: Hőátadó lap
Terméktípus: Panelra szerelhető relé
Eszköz rövid neve: SSP1
Fázisok száma: 1 fázis
Névleges áram [In]: 90 A
Szilárdtest kimenet típusa: Nullfeszültségű kapcsolás, SCR kimenet
Kimeneti kapcsolási mód: Nullfeszültségű kapcsolás
Kiegészítő jellemzők
Tesztgomb: Nincs tesztgomb
Vezérlőáramkör feszültsége [Uc]: 90...280 V AC
Minimális kapcsolási feszültség: 90 V AC bekapcsolási
Maximális kapcsolási feszültség: 10 V AC kikapcsolási
Válaszidő: 30 ms (kikapcsolási), 25 ms (bekapcsolási)
Bemeneti áram: 5...10 mA
Kimeneti feszültség: 48...660 V AC
Terhelési áram: 0,15...90 A
Tranziens túlfeszültség: 1200 V
Túláram: 1200 A 16,6 ms-ig
Maximum I²t olvadáshoz: 5976 A².s 8,33 ms-nál 60 Hz mellett, 6560 A².s 10 ms-nál 50 Hz mellett
Koordináció típusa: 1-es típus - 63 A kismegszakító (MCB) - B görbe, 2-es típus - 50 A kismegszakító (MCB) - B görbe
Maximális szivárgási áram: 1 mA kikapcsolt állapotban
Maximális feszültségesés: <1,15 V bekapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségen
Teljesítménytényező: 0,5 (maximális terhelésnél)
Motorvezérlő besorolás: 1,5 LE 120 V AC, 3 LE 240 V AC, 7,5 LE 480 V AC
Szigetelési ellenállás: 1000 MOhm 500 V DC mellett
Maximum kapacitás: 8 pF bemenet/kimenet között
Dielektromos szilárdság: 4 kV AC bemenet/kimenet között, 4 kV AC bemenet vagy kimenet és ház között
Névleges impulzus-átütési feszültség [Uimp]: 6 kV kimenet és ház között, 6 kV bemenet és kimenet között
Csatlakozás és működés
Meghúzási nyomaték: 1,5...1,7 N.m bemenetnél, 2...2,2 N.m kimenetnél
Csatlakozások - terminálok: Csavaros terminálok a bemenetekhez és kimenetekhez különböző vezeték keresztmetszetekhez
Hőellenállás: 0,27 °C/W csatlakozás és ház között
Hőátadó lap impedancia: 0,48 °C-in²/W 25 psi nyomáson
LED kijelző: LED, zöld a bemenet jelzésére
IP védelmi fokozat: IP20
Biztonsági és megbízhatósági adatok
Biztonsági megbízhatósági adatok: B10d = 1731395, MTTFd = 1875,9 év
Nettó súly: 89,2 g
Környezeti feltételek
Környezeti működési hőmérséklet: -40...80 °C
Környezeti tárolási hőmérséklet: -40...125 °C
Szennyezési fokozat: 2
Túlfeszültség kategória: III
Szabványok és tanúsítványok
Terméktanúsítványok: EAC, CSA, UL, CE
Jelölések: UL, CSA, EAC, CE
Szabványok: IEC 62314, UL 508, CSA C22.2 No 14-13, IEC 60950-1
