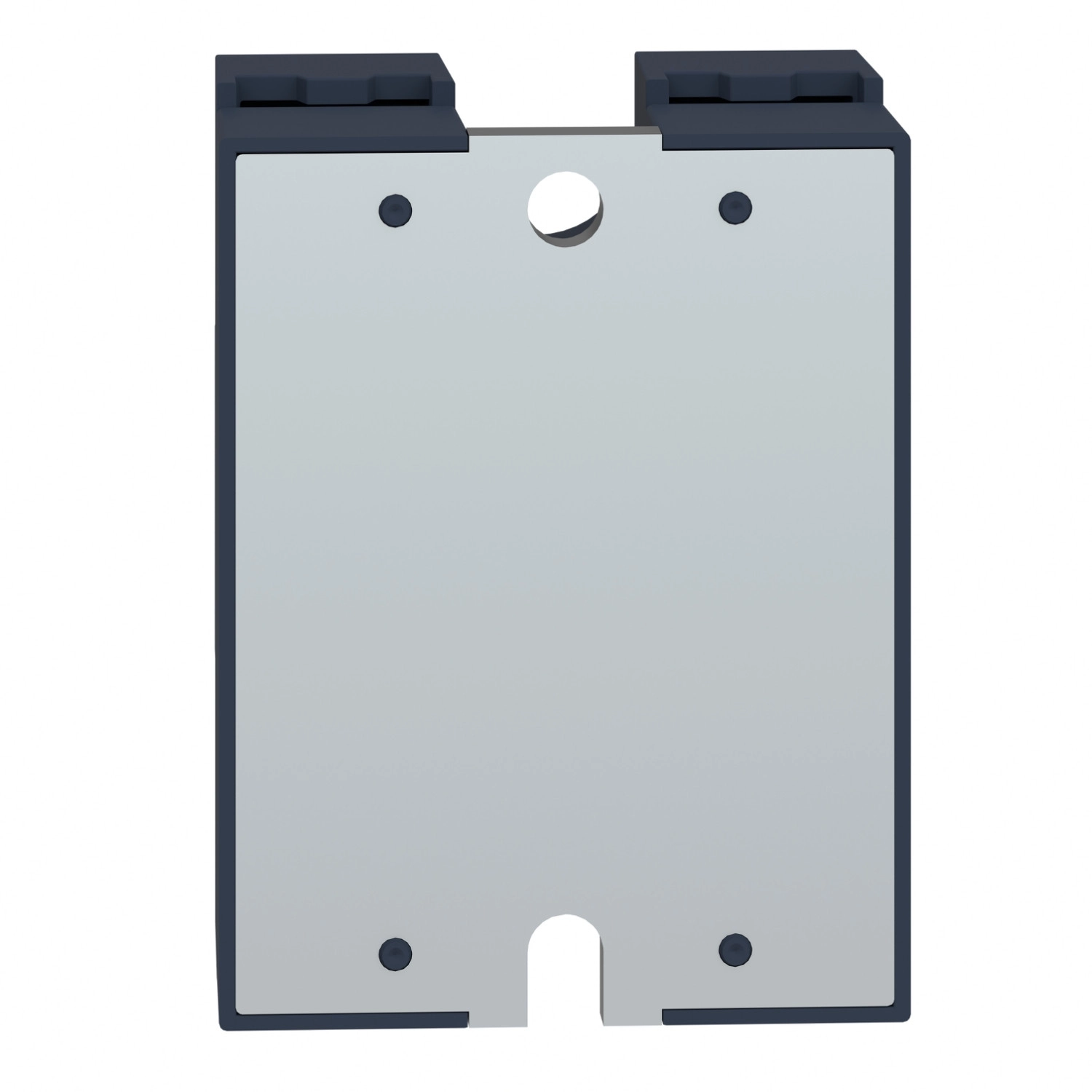

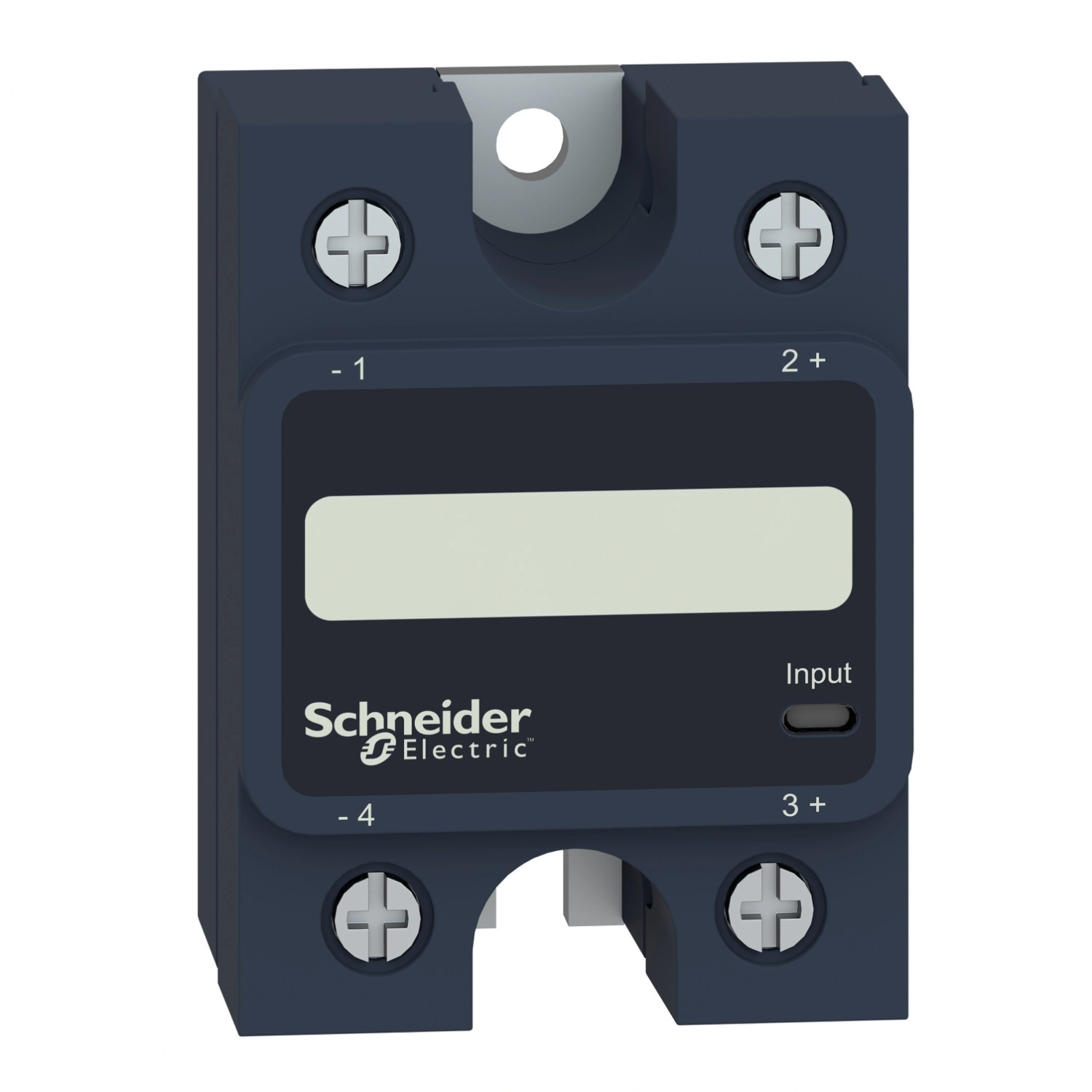

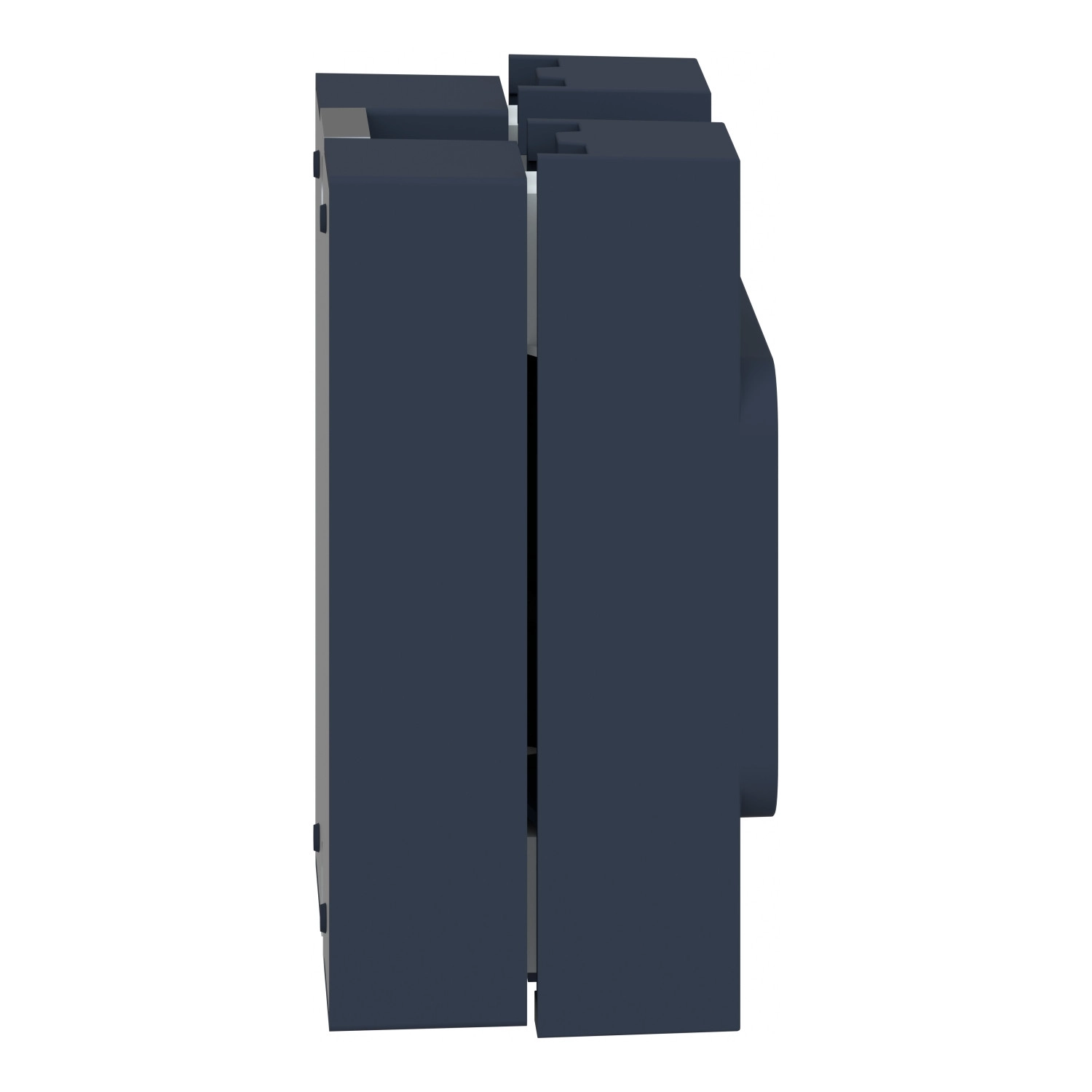

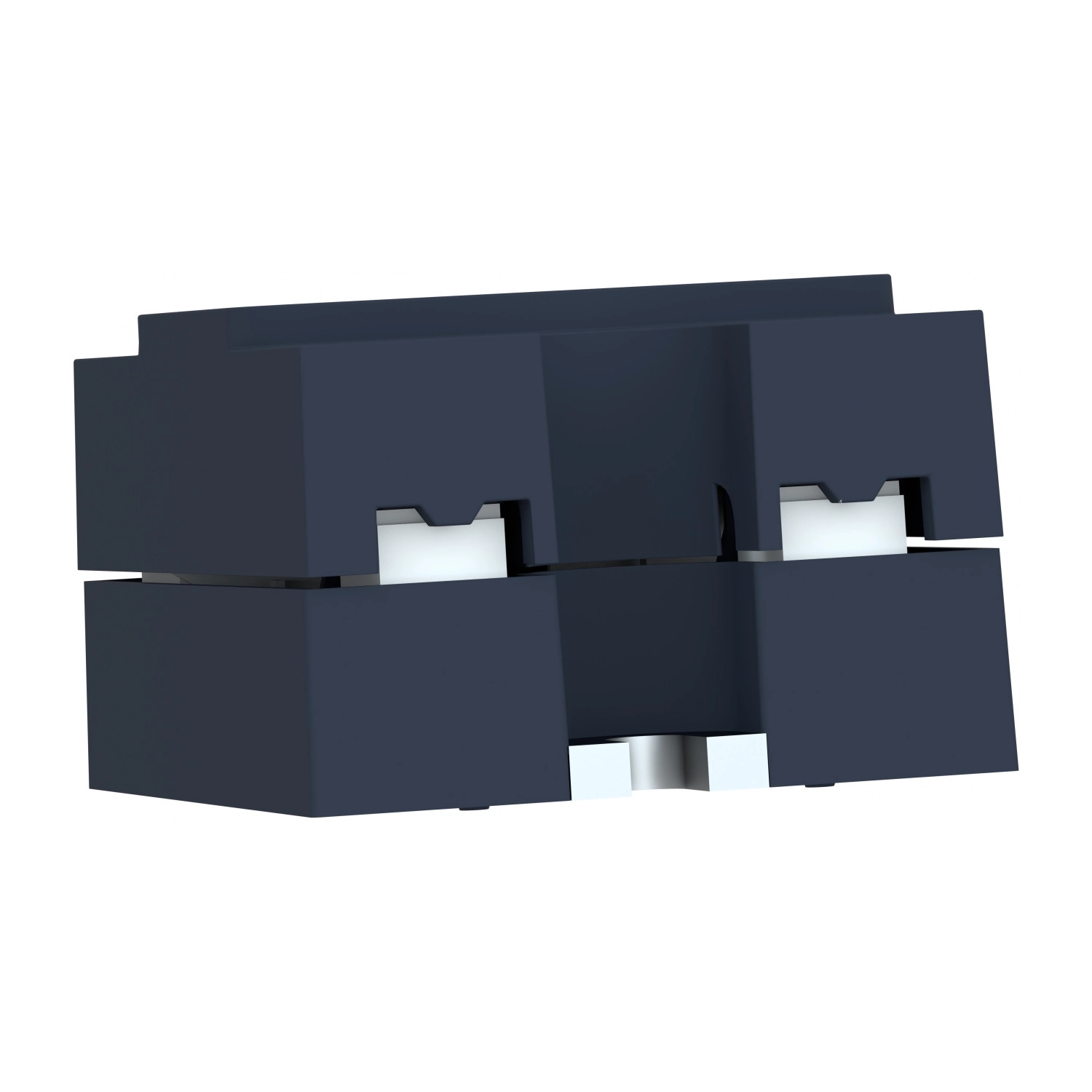

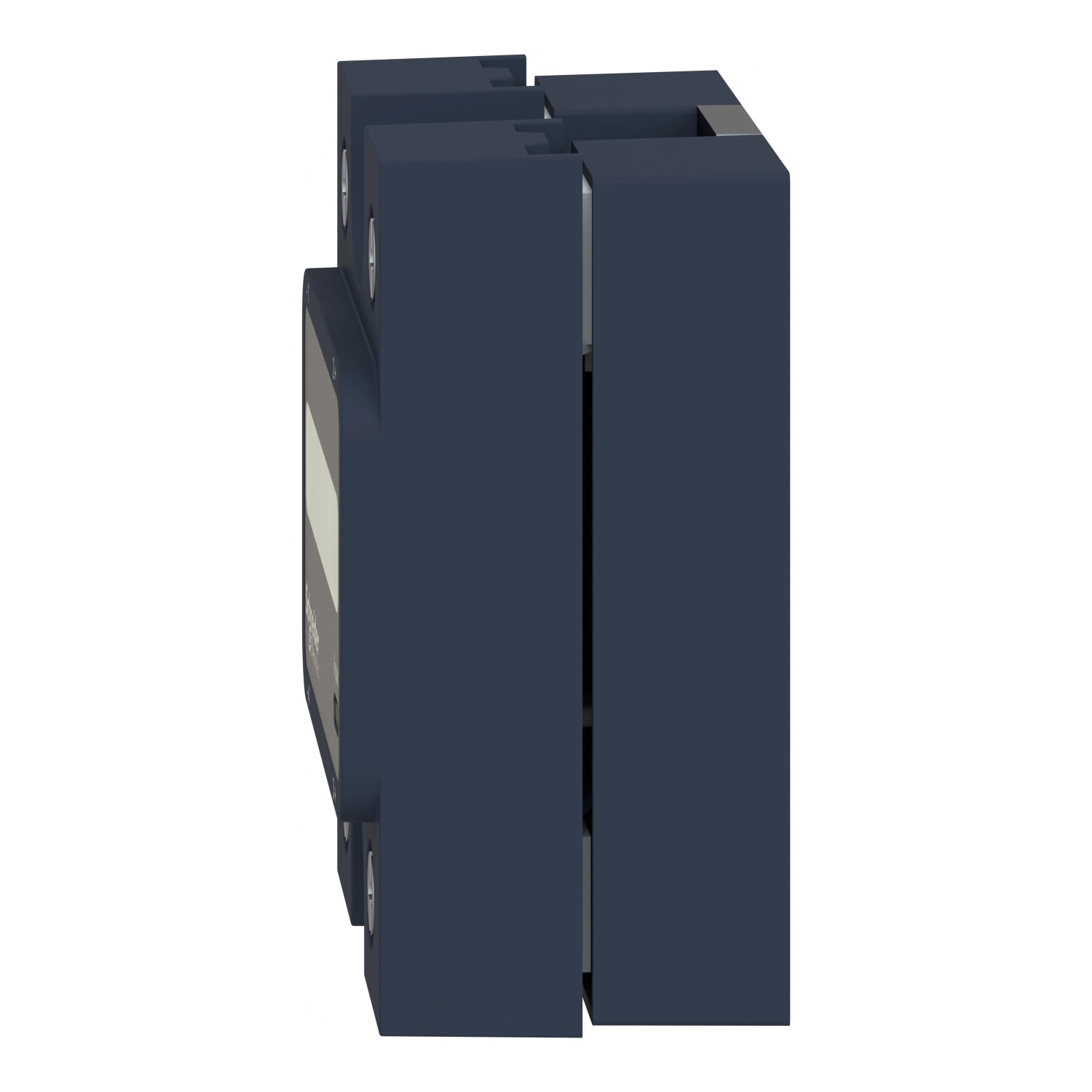

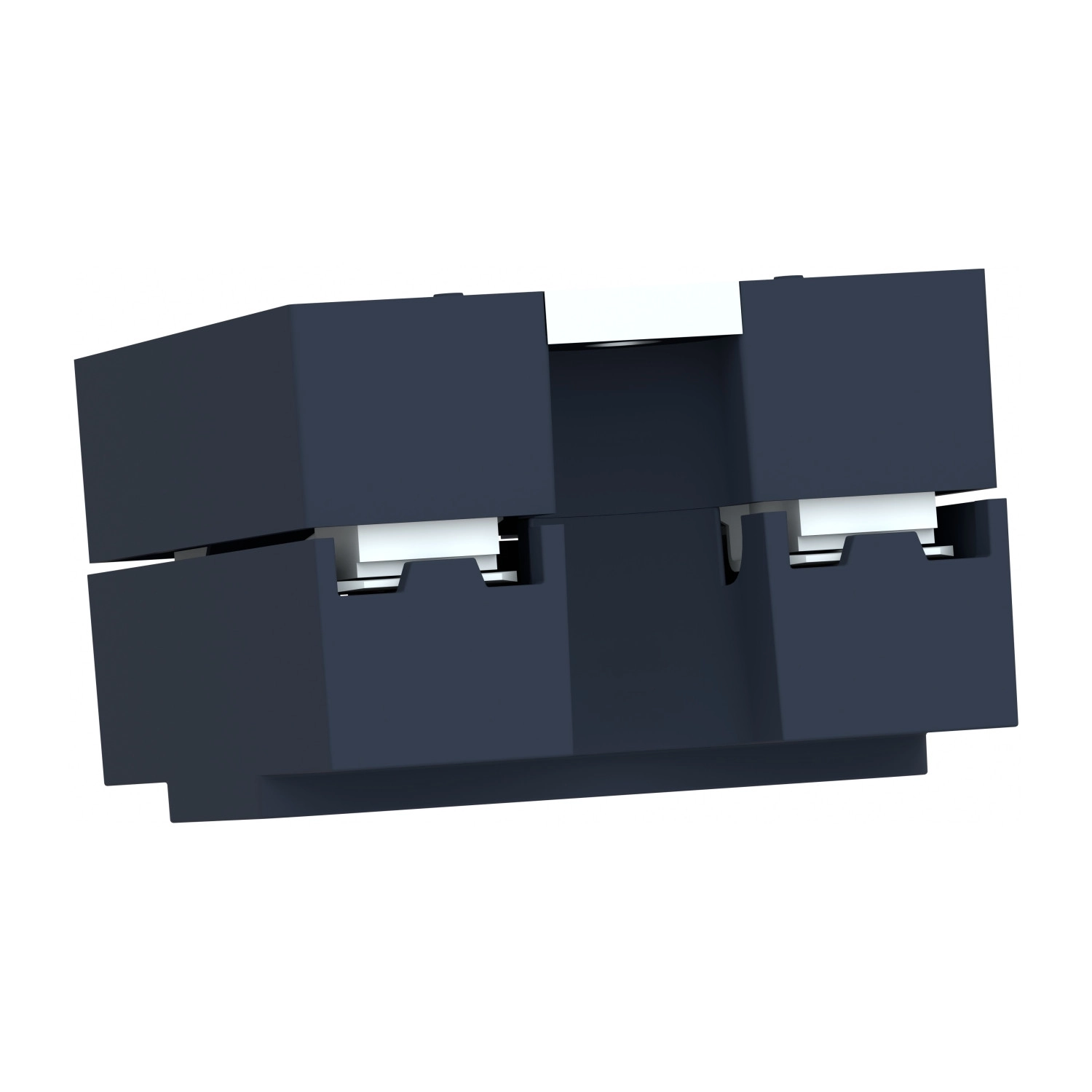

Schneider Electric Harmony Solid State Relays - SSP1A490M7 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Solid State Relays
Terméktípus: Panel mount relay (Panelre szerelhető relé)
Eszköz rövid neve: SSP1
Rögzítési mód: Panel
Fázisok száma: 1 fázis
Névleges áram [In]: 90 A
Szilárdtest kimenet típusa: SCR kimenet, Zéró feszültség kapcsolás
Kimenet kapcsolási mód: Zéró feszültség kapcsolás
Kiegészítő tulajdonságok
Teszt gomb: Nincs
Vezérlő áramkör feszültsége [Uc]: 90...280 V AC
Minimális kapcsolási feszültség: 90 V AC bekapcsolás
Maximális kapcsolási feszültség: 10 V AC kikapcsolás
Válaszidő: 30 ms (kikapcsolás), 25 ms (bekapcsolás)
Bemeneti áram: 5…10 mA
Kimeneti feszültség: 48...660 V AC
Terhelési áram: 0,15…90 A
Tranziens túlfeszültség: 1200 V
Túláram: 1200 A 16,6 ms-ig
Maximum I²t biztosítóhoz: 5976 A².s 8,33 ms-nél 60 Hz-en, 6560 A².s 10 ms-nél 50 Hz-en
Koordináció típusa: 1-es típus - 63 A kismegszakító (MCB) - B görbe, 2-es típus - 50 A kismegszakító (MCB) - B görbe
Maximum szivárgási áram: 1 mA kikapcsolt állapotban
Maximum feszültségesés: <1,15 V bekapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximum feszültségnél
Teljesítménytényező: 0,5 (maximális terhelésnél)
Motor szabályozási teljesítmény: 1,5 LE 120 V AC, 3 LE 240 V AC, 7,5 LE 480 V AC
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Maximum kapacitás: 8 pF bemenet/kimenet esetén
Dielektromos szilárdság: 4 kV AC bemenet/kimenet között, 4 kV AC bemenet vagy kimenet és ház között
Névleges impulzus-tartófeszültség [Uimp]: 6 kV kimenet-ház között, 6 kV bemenet-kimenet között
Meghúzási nyomaték: 1,5...1,7 N.m bemenet esetén, 2...2,2 N.m kimenet esetén
Csatlakozók
Csatlakozók - kapcsok: Csavaros kapcsok: 0,2...3,3 mm², (AWG 24...AWG 12) kábelvéggel bemenet esetén
Csavaros kapcsok: 0,5...5,26 mm², (AWG 20...AWG 10) kábelvéggel kimenet esetén
Csavaros kapcsok: 0,2...3,3 mm², (AWG 24...AWG 12) kábelvég nélkül bemenet esetén
Csavaros kapcsok: 0,5...8,26 mm², (AWG 20...AWG 8) kábelvég nélkül kimenet esetén
Villa típusú tag csatlakozók: 9,2 x 4 mm bemenet esetén
Gyűrűs saruk: 9,2 x 4 mm bemenet esetén
Villa típusú tag csatlakozók: 11,7 x 4,5 mm kimenet esetén
Gyűrűs saruk: 11,7 x 4,5 mm kimenet esetén
Egyéb jellemzők
Hőellenállás: 0,27 °C/W csomópont és ház között
LED kijelző: LED, zöld a bemenetnél
IP védettségi fokozat: IP20
Biztonsági megbízhatósági adatok: B10d = 1731395, MTTFd = 1875,9 év
Eszköz jelleg: Teljes termék
Környezeti jellemzők
Környezeti működési hőmérséklet: -40…80 °C
Környezeti tárolási hőmérséklet: -40…125 °C
Szennyezettségi fokozat: 2
Túlfeszültség kategória: III
Szabványok és tanúsítványok
Terméktanúsítványok: UL, EAC, CSA, CE
Jelölések: EAC, UL, CSA, CE
Szabványok: UL 508, IEC 62314, IEC 60950-1, CSA C22.2 No 14-13
