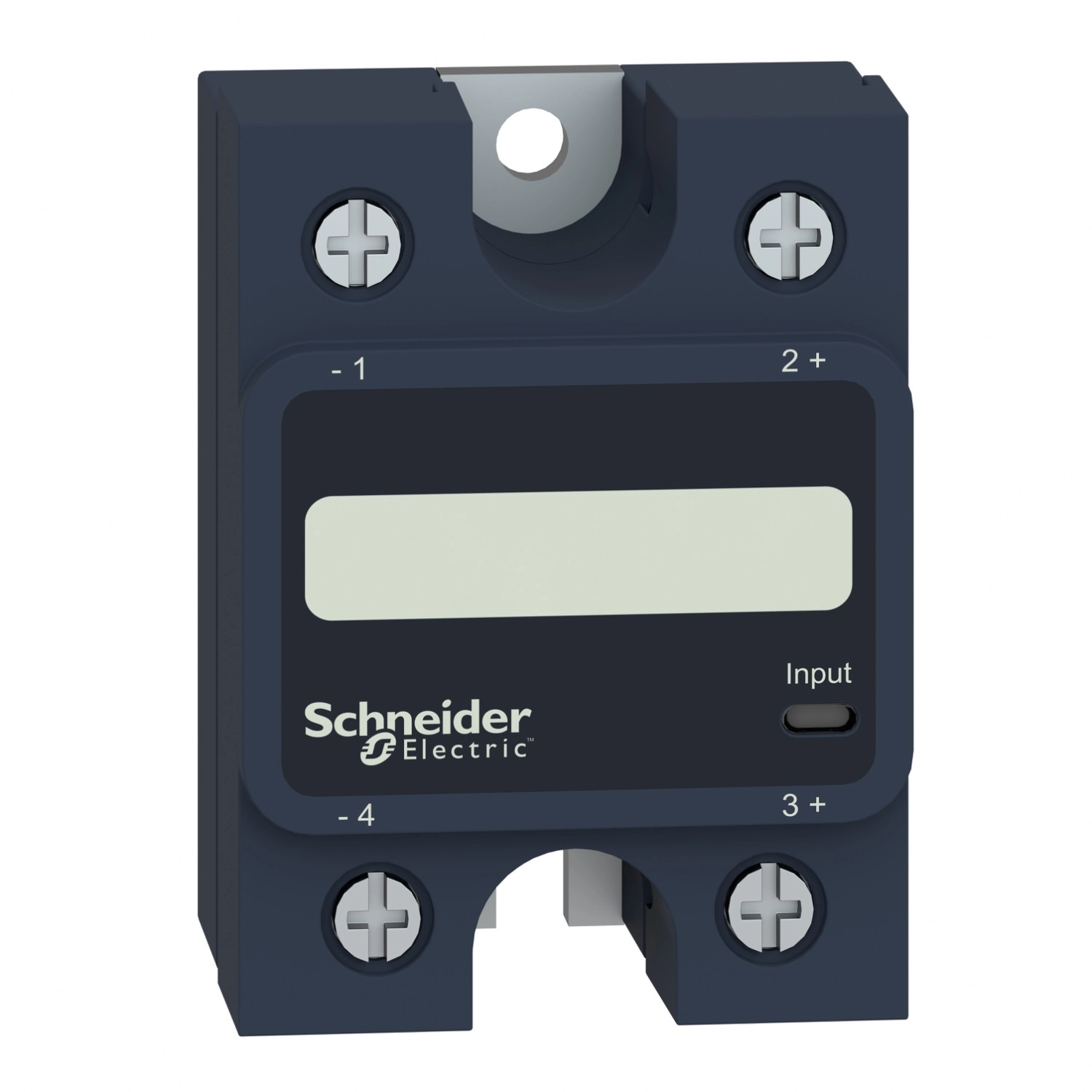

A Schneider Electric Harmony Solid State Relays sorozathoz tartozó SSP1A490BDT panel szerelésű, egyfázisú szilárdtest relé kiváló választást jelent azoknak a professzionális felhasználóknak, akik nagy kapcsolási teljesítményt és hosszú élettartamot igényelnek ipari alkalmazásokhoz. Ez a 90A névleges áramerősségű termék tökéletesen alkalmazható különböző ipari vezérlési feladatokhoz, különösen olyan területeken, ahol a gyakori kapcsolás miatt a hagyományos mechanikus relék gyorsabban elhasználódnának.
A nullfeszültségű kapcsolási technológiának köszönhetően az SSP1A490BDT minimalizálja a kapcsolási zavarokat és tranziens túlfeszültségeket, ami különösen fontos érzékeny elektronikával rendelkező környezetben. A relé 4...32V DC vezérlőfeszültséggel működtethető, míg a kimeneti oldal 48...660V AC feszültségtartományban használható. Ez a széles működési tartomány rendkívül sokoldalúvá teszi a terméket, amely könnyedén integrálható különböző ipari rendszerekbe.
A műszaki paramétereket tekintve az SSP1A490BDT figyelemreméltó specifikációkkal rendelkezik. A 90A-es terhelhetőség mellett 1200A-es túláram-képességgel bír 16,6 ms időtartamra, továbbá kiváló I²t értékekkel rendelkezik, amelyek 5976 A².s (60 Hz) és 6560 A².s (50 Hz) értékeket mutatnak. A relé motorvezérlési feladatokra is alkalmas: 1,5 LE 120V AC, 3 LE 240V AC és 7,5 LE 480V AC teljesítményig. A termékkel akár 1000 MOhm szigetelési ellenállás is elérhető 500V DC feszültségnél. Az eszköz rendelkezik zöld LED visszajelzővel, amely a bemeneti oldal állapotát jelzi, valamint IP20 védettséggel, ami megfelelő védelmet biztosít általános ipari környezetben.

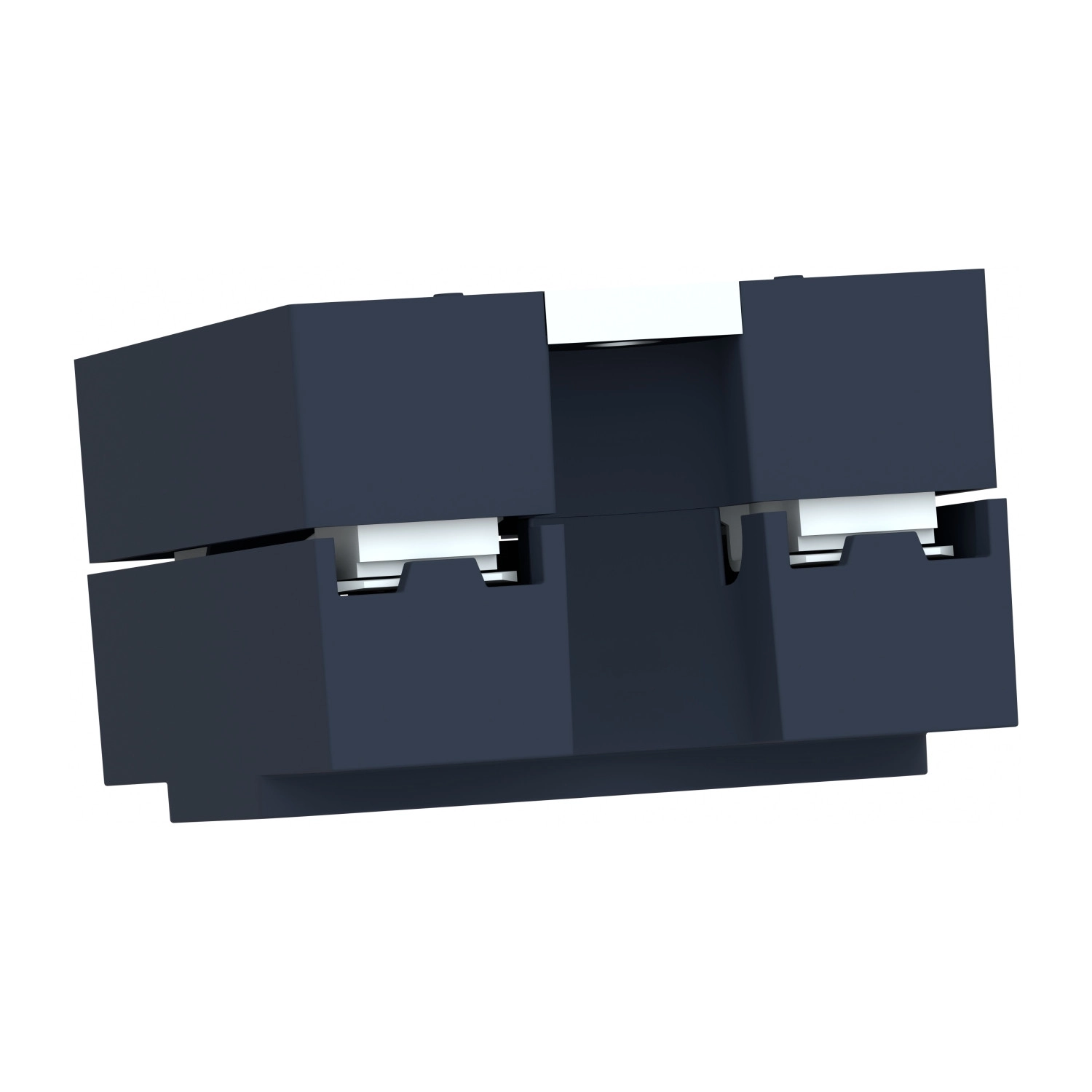

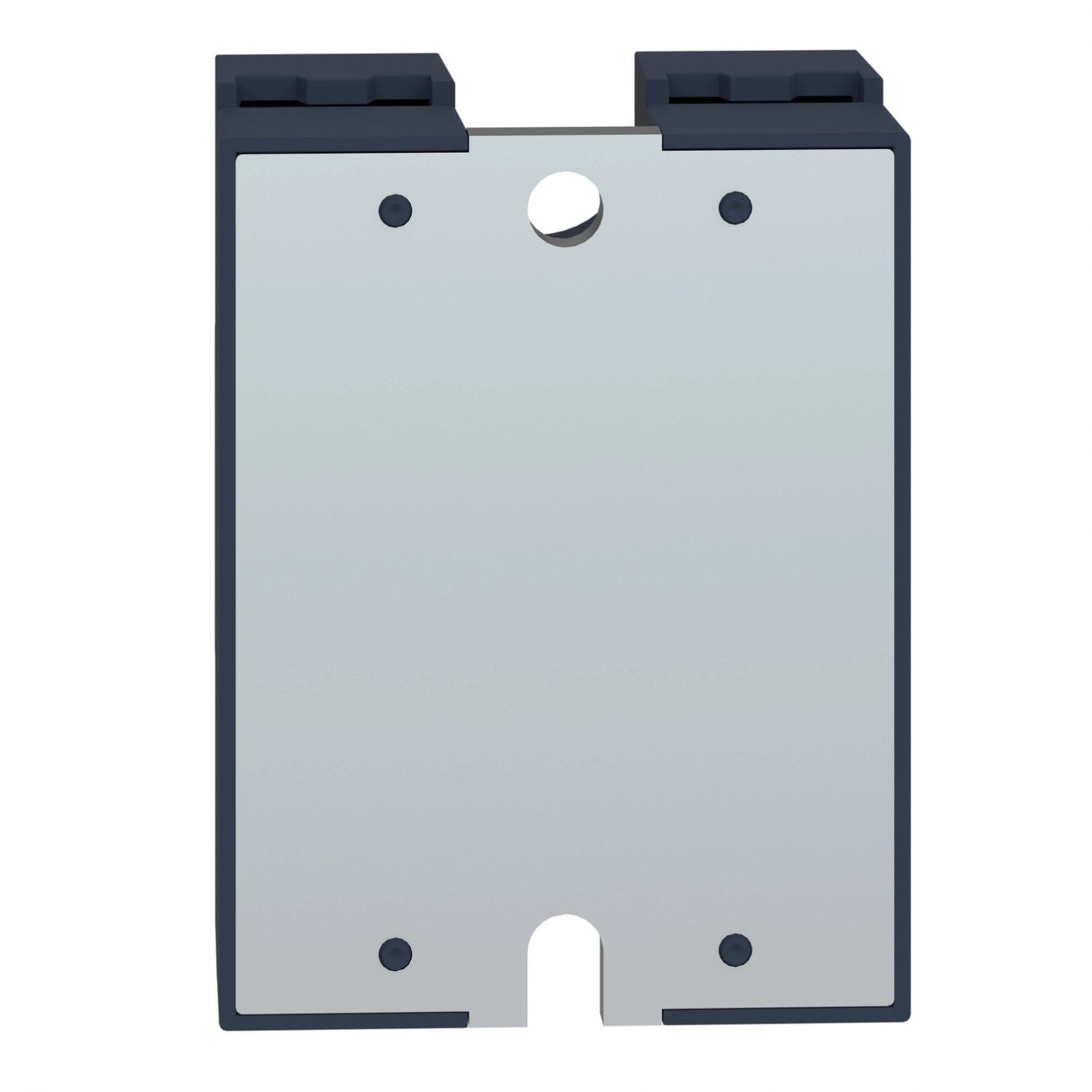

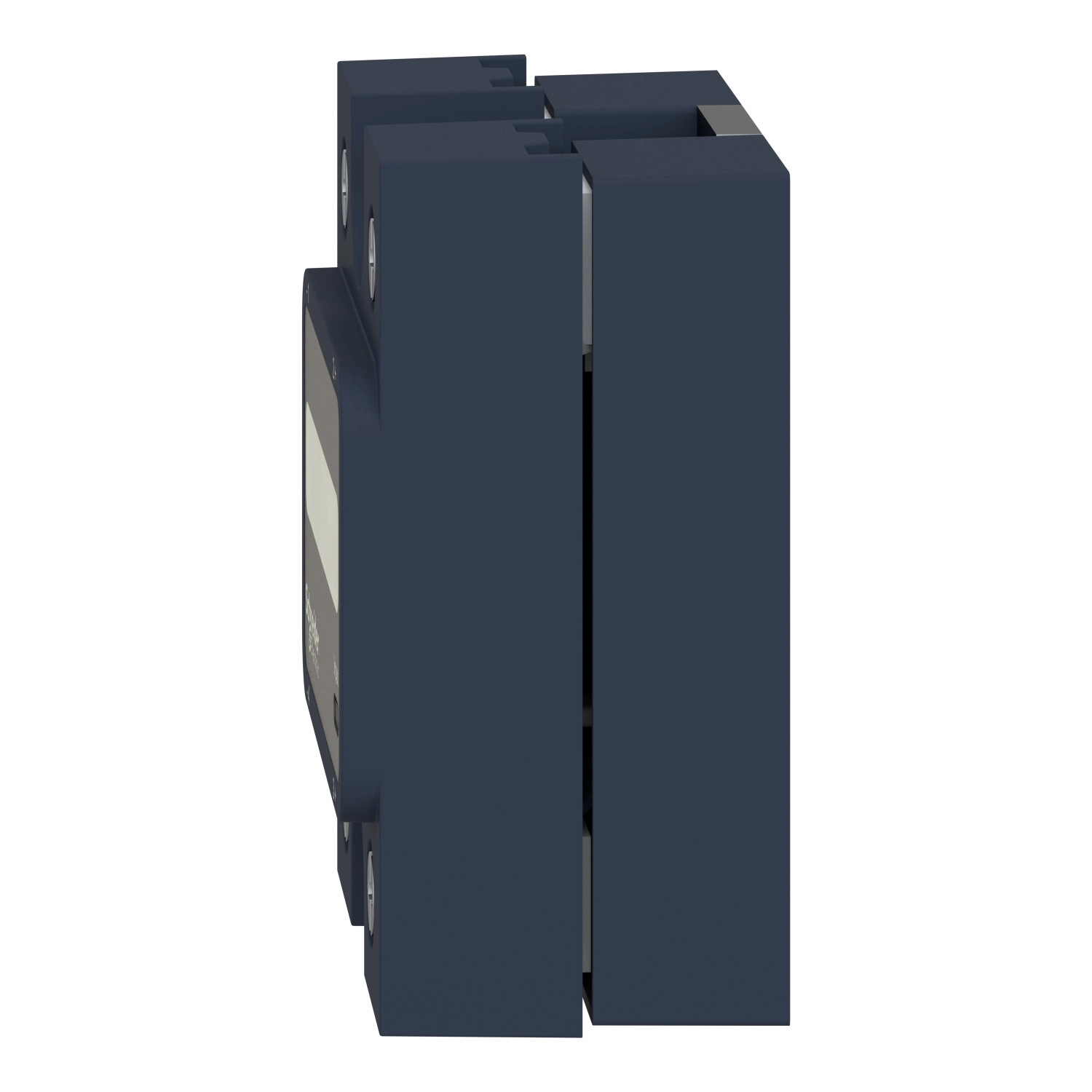

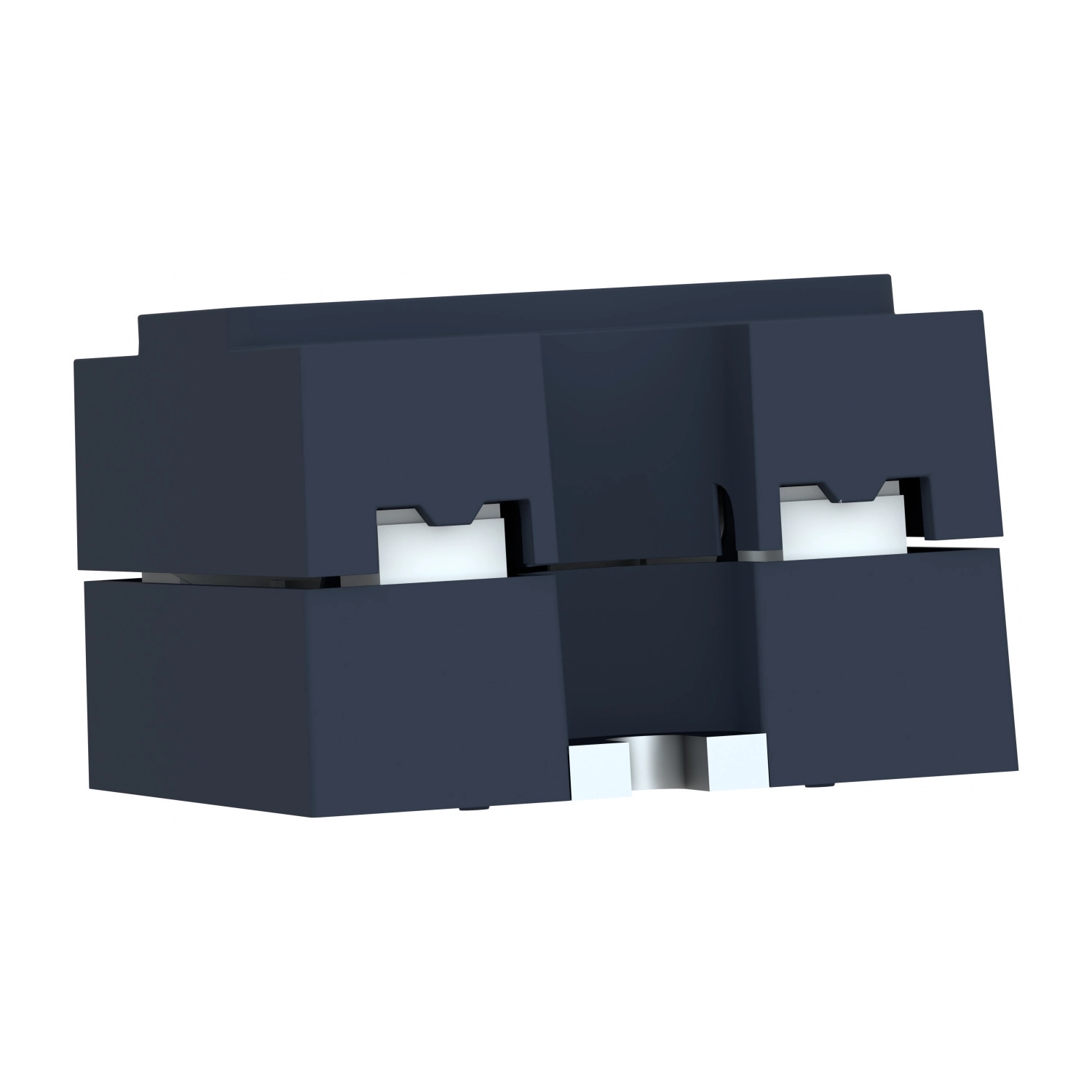

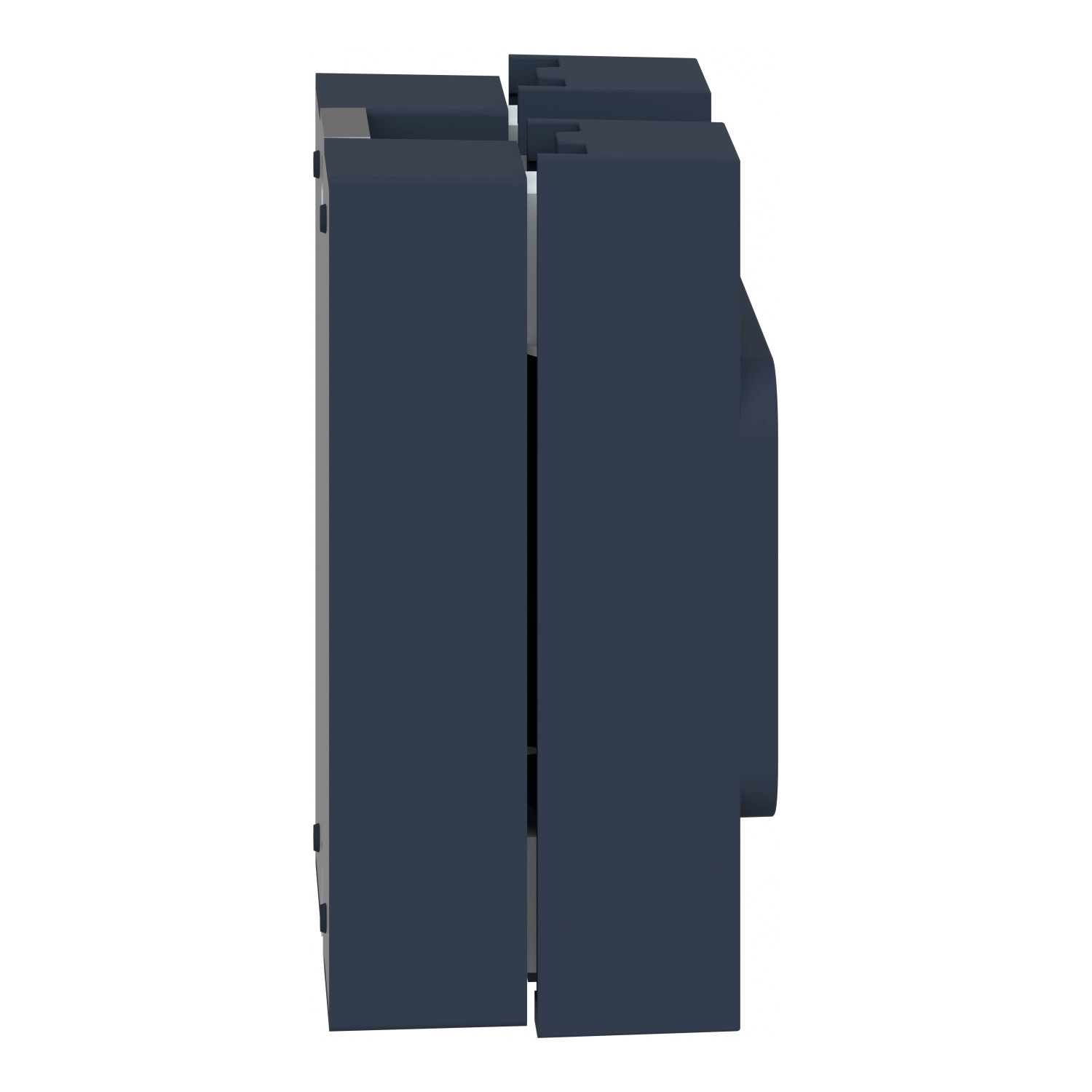

A Schneider Electric SSP1A490BDT szilárdtest relé telepítése egyszerű, köszönhetően a panel szerelhetőségnek. A sorkapocs csatlakozók többféle vezeték típussal használhatók, beleértve a villás csatlakozókat és gyűrűs kábelsarukat is. A termék része egy beépített termikus pad, amely elősegíti a hatékony hőelvezetést. A relé méretei kompaktak (44,45 mm széles, 58,89 mm magas, 34,29 mm mély), ami lehetővé teszi a helytakarékos beépítést. A különböző típusú hűtőbordákkal (SSRHP02, SSRHP05, SSRHP07, SSRHD10) különböző terhelési görbék érhetők el, amelyek biztosítják az optimális működést akár -40...80°C közötti környezeti hőmérsékleten is.
Schneider Electric Harmony Solid State Relays - SSP1A490BDT műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Solid State Relays
Rövid név: SSP1
Termék típusa: Panel szerelésű relé
Fázisok száma: 1 fázis
Névleges áram: 90 A
Szilárdtest kimenet típusa: Nullfeszültségű kapcsolás, SCR kimenet
Kimenet kapcsolási mód: Nullfeszültségű kapcsolás
Vezérlési jellemzők
Vezérlőáramkör feszültsége: 4...32 V DC
Minimum kapcsolási feszültség: 4 V DC bekapcsoláshoz
Maximum kapcsolási feszültség: 1 V DC kikapcsoláshoz
Válaszidő: 0,5 ciklus (bekapcsolás), 0,5 ciklus (kikapcsolás)
Bemeneti áram: 7...12 mA
Kimeneti jellemzők
Kimeneti feszültség: 48...660 V AC
Terhelő áram: 0,15...90 A
Tranziens túlfeszültség: 1200 V
Túláram: 1200 A 16,6 ms-ra
Maximum I²t olvadáshoz: 5976 A².s 8,33 ms-ra 60 Hz-nél, 6560 A².s 10 ms-ra 50 Hz-nél
Koordinációs típus: 1-es típus - 63 A kismegszakító (MCB) - B görbe, 2-es típus - 50 A kismegszakító (MCB) - B görbe
Maximum szivárgó áram: 1 mA kikapcsolt állapotban
Maximum feszültségesés: <1,15 V bekapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségen
Teljesítménytényező: 0,5 (maximális terhelésnél)
Motorvezérlő jellemzők
Motorvezérlő teljesítmény: 1,5 LE 120 V AC, 3 LE 240 V AC, 7,5 LE 480 V AC
Elektromos jellemzők
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Maximum kapacitás: 8 pF bemenet/kimenet között
Dielektromos szilárdság: 4 kV AC bemenet/kimenet között, 4 kV AC bemenet vagy kimenet és ház között
Névleges impulzus-állóképesség: 6 kV kimenet és ház között, 6 kV bemenet és kimenet között
Csatlakozás és mechanikai jellemzők
Meghúzási nyomaték: 1,5...1,7 N.m bemenetnél, 2...2,2 N.m kimenetnél
Csatlakozások - terminálok: Csavaros terminálok bemenetnél és kimenetnél, villás típusú tag csatlakozók és gyűrűs kábelsaruk is használhatók
Termikus ellenállás: 0,27 °C/W csatlakozás-ház
Termikus pad impedancia: 0,48 °C-in²/W 25 psi nyomásnál
LED jelzés: LED, zöld a bemenethez
IP védettségi fokozat: IP20
Nettó tömeg: 89,2 g
Környezeti feltételek
Működési környezeti hőmérséklet: -40...80 °C
Tárolási környezeti hőmérséklet: -40...125 °C
Szennyezettségi fokozat: 2
Túlfeszültségi kategória: III
Tanúsítványok és megfelelőség
Termék tanúsítványok: UL, CSA, CE, EAC
Szabványok: CSA C22.2 No 14-13, IEC 60950-1, UL 508, IEC 62314
