A Schneider Electric Harmony SSP1A490BD egy kiváló minőségű, egyfázisú szilárdtestrelé, amely nullfeszültség kapcsolási technológiával biztosít megbízható és precíz vezérlést ipari alkalmazásokhoz. Ez a panel mount kivitelű, DIN-sínre szerelhető relé kimagasló teljesítményt nyújt, mivel akár 90A névleges áramerősség kapcsolására is képes, miközben széles, 48-660V AC kimeneti feszültségtartománnyal rendelkezik. A vezérlőáramkör 4-32V DC tartományban működik, ami rugalmas integrációt tesz lehetővé különböző vezérlőrendszerekbe.
A SSP1A490BD modell nullfeszültségű kapcsolási módja minimalizálja a kapcsolási tranziens hatásokat és a keletkező elektromágneses interferenciát (EMI). Ez különösen előnyös érzékeny berendezések, motorok, fűtőelemek vagy világítási rendszerek vezérlésekor. A relé SCR (Silicon Controlled Rectifier) kimenettel rendelkezik, amely biztosítja a gyors, pontos kapcsolást és a hosszú élettartamot mechanikus kopó alkatrészek nélkül. A zöld LED indikátor egyértelmű visszajelzést ad a bemeneti állapotról, megkönnyítve a hibaelhárítást és a rendszerfelügyeletet.
A Harmony SSP1A490BD műszaki jellemzői figyelemre méltóak: a válaszidő mindössze 0,5 ciklus mind bekapcsoláskor, mind kikapcsoláskor, ami kivételes reakcióidőt biztosít kritikus alkalmazásokhoz. A relé 1200A túlfeszültség elleni védelmet kínál 16,6 ms időtartamig, valamint 5976 A².s (60 Hz) vagy 6560 A².s (50 Hz) I²t olvadási értékkel rendelkezik. A maximális szivárgóáram kikapcsolt állapotban mindössze 1 mA, míg a maximális feszültségesés bekapcsolt állapotban kisebb mint 1,15V. Az IP20-as védettségi besorolás megfelelő védelmet biztosít az ipari környezetben történő használathoz, miközben a 89,2 grammos tömeg kompakt és könnyű megoldást nyújt.
A motor vezérlési besorolások szempontjából a SSP1A490BD alkalmas 1,5 LE 120V AC, 3 LE 240V AC és 7,5 LE 480V AC motorok vezérlésére, ami széles felhasználási területet jelent. A termék koordinációs típusa 1-es (63A kismegszakító, B görbe) vagy 2-es (50A kismegszakító, B görbe) lehet, ami rugalmas védelmi lehetőségeket biztosít a különböző alkalmazásokhoz. Az üzemi hőmérsékleti tartomány -40°C és 80°C között van, míg a tárolási hőmérséklet -40°C és 125°C között lehet, így szélsőséges körülmények között is használható.
A Schneider Electric SSP1A490BD szilárdtestrelét különböző hűtőbordákkal (SSRHP02, SSRHP05, SSRHP07, SSRHD10) lehet konfigurálni, amelyek jelentősen befolyásolják a terhelhetőséget a környezeti hőmérséklet függvényében. A termék rendelkezik UL, CSA, EAC és CE tanúsítványokkal, valamint megfelel a CSA C22.2 No 14-13, UL 508, IEC 62314 és IEC 60950-1 szabványoknak. A kimagasló biztonsági és megbízhatósági adatok (MTTFd = 1875,9 év, B10d = 1731395) is bizonyítják a termék kivételes minőségét és tartósságát, ami ideális választássá teszi kritikus ipari alkalmazásokhoz.
Schneider Electric Harmony Solid State Relays - SSP1A490BD műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Solid State Relays
Termék típusa: Panel mount relé
Eszköz rövid neve: SSP1
Szerelési mód: Panel
Fázisszám: 1 fázis
Névleges áram: 90 A
Szilárdtest kimenet típusa: Nullfeszültségű kapcsolás, SCR kimenet
Kimenet kapcsolási mód: Nullfeszültségű kapcsolás
Kiegészítő jellemzők
Teszt gomb: Nincs teszt gomb
Vezérlőáramkör feszültsége: 4...32 V DC
Minimális kapcsolási feszültség: 4 V DC bekapcsoláshoz
Maximális kapcsolási feszültség: 1 V DC kikapcsoláshoz
Válaszidő: 0,5 ciklus (bekapcsolás), 0,5 ciklus (kikapcsolás)
Bemeneti áram: 7...12 mA
Kimeneti feszültség: 48...660 V AC
Terhelési áram: 0,15...90 A
Tranziens túlfeszültség: 1200 V
Túláram: 1200 A 16,6 ms-ig
Maximális I²t olvadáshoz: 5976 A².s 8,33 ms-ig 60 Hz-en, 6560 A².s 10 ms-ig 50 Hz-en
Koordinációs típus
1-es típus - 63 A kismegszakító (MCB) - B görbe
2-es típus - 50 A kismegszakító (MCB) - B görbe
Elektromos jellemzők
Maximális szivárgóáram: 1 mA kikapcsolt állapotban
Maximális feszültségesés: <1,15 V bekapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségen
Teljesítménytényező: 0,5 (maximális terheléssel)
Motorvezérlési besorolás: 1,5 LE 120 V AC, 3 LE 240 V AC, 7,5 LE 480 V AC
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Maximális kapacitás: 8 pF bemenet/kimenet esetén
Dielektromos szilárdság: 4 kV AC bemenet/kimenet esetén, 4 kV AC bemenet vagy kimenet és ház között
Névleges impulzus feszültségtűrés: 6 kV kimenet-ház között, 6 kV bemenet-kimenet között
Mechanikai jellemzők
Meghúzási nyomaték: 1,5...1,7 N.m bemenetnél, 2...2,2 N.m kimenetnél
Csatlakozás - sorkapcsok: Csavaros sorkapcsok különböző méretű vezetékekhez (AWG 24-8, 0,2-8,26 mm²)
Hőellenállás: 0,27 °C/W csatlakozás-ház

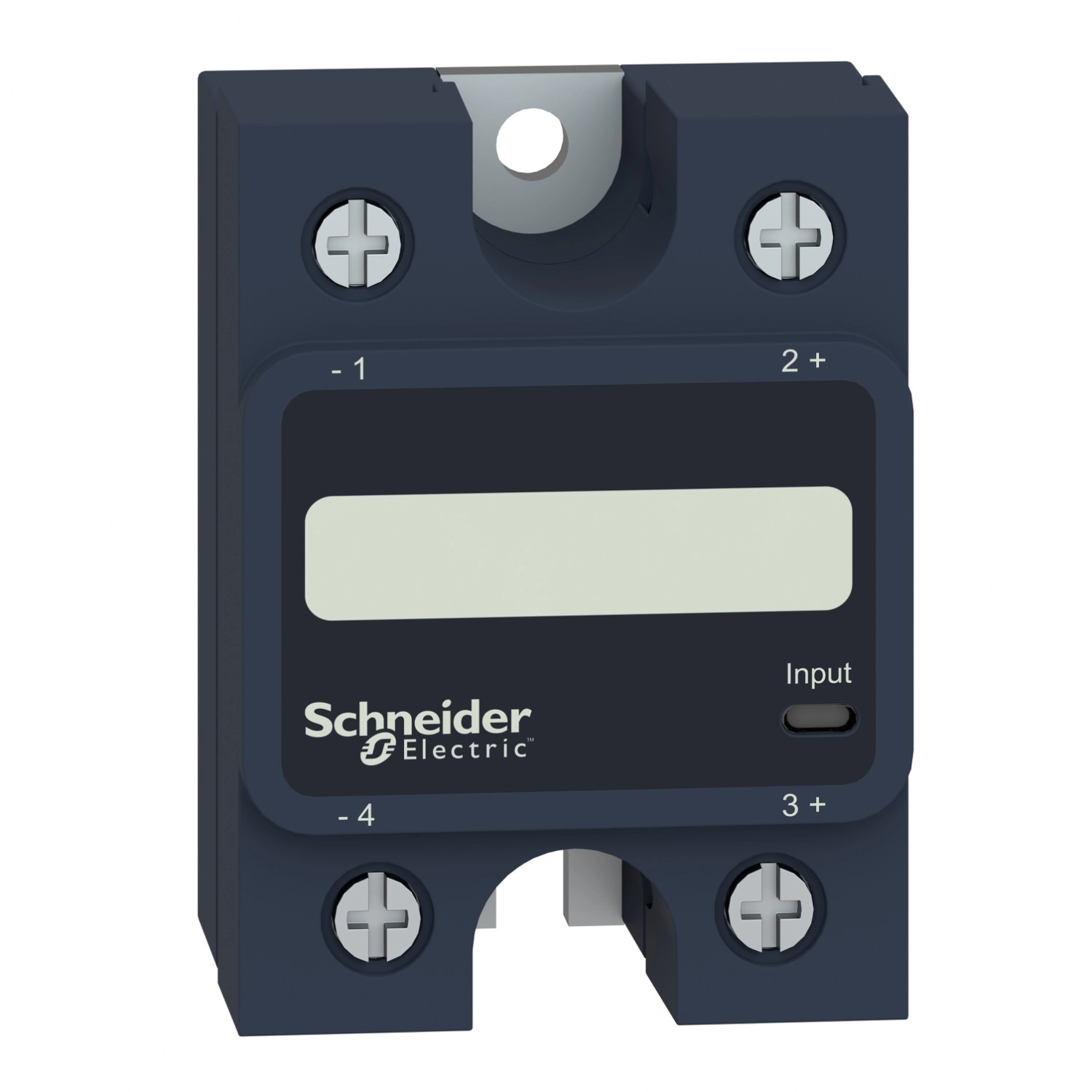

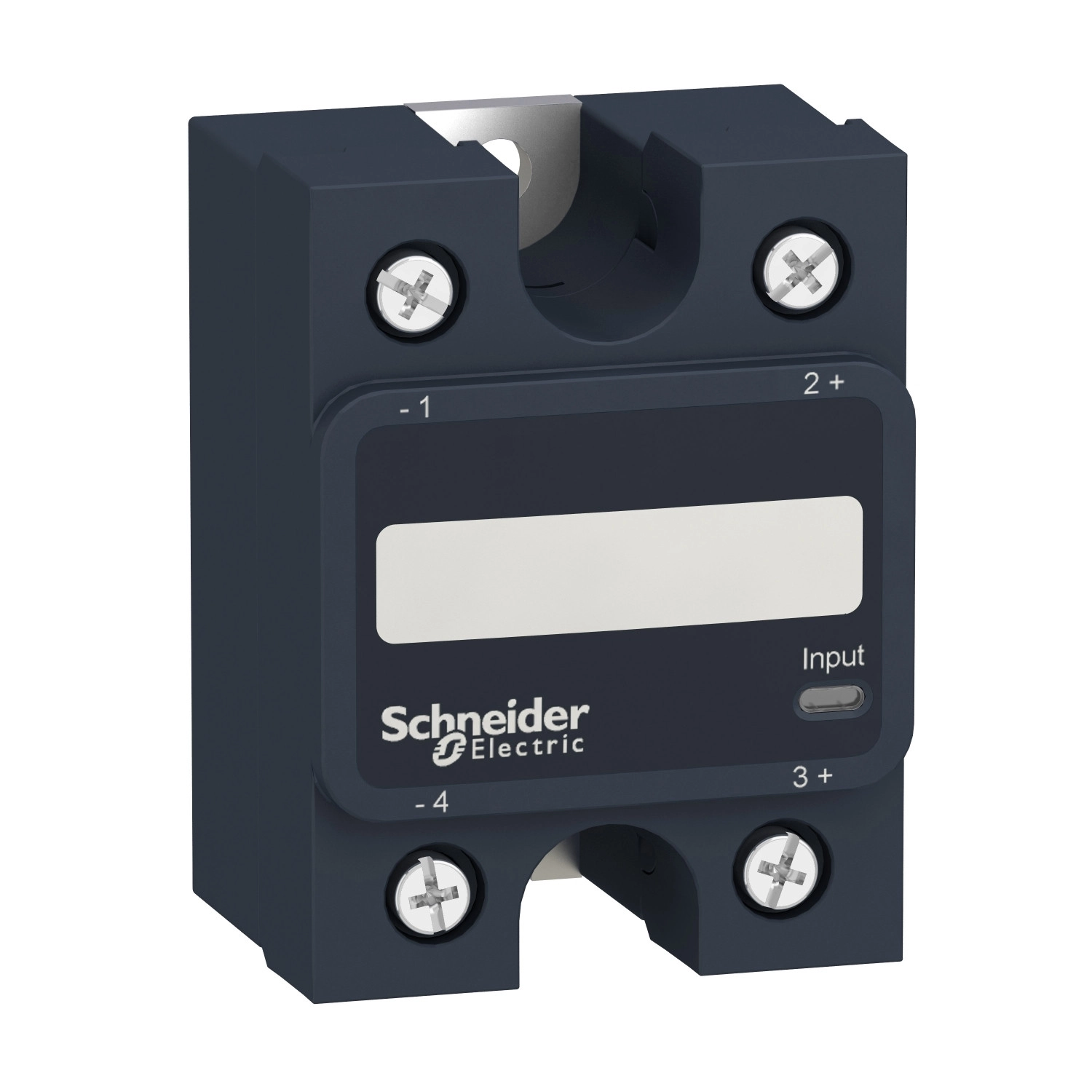

LED jelzés: LED, zöld a bemenetnél
IP védettségi fokozat: IP20
Biztonsági megbízhatósági adatok
MTTFd = 1875,9 év
B10d = 1731395
Környezeti feltételek
Üzemi környezeti hőmérséklet: -40...80 °C
Tárolási környezeti hőmérséklet: -40...125 °C
Szennyezettségi fokozat: 2
Túlfeszültség kategória: III
Tanúsítványok és megfelelőség
Terméktanúsítványok: UL, CSA, EAC, CE
Jelölések: CSA, EAC, UL, CE
Szabványok: CSA C22.2 No 14-13, UL 508, IEC 62314, IEC 60950-1
