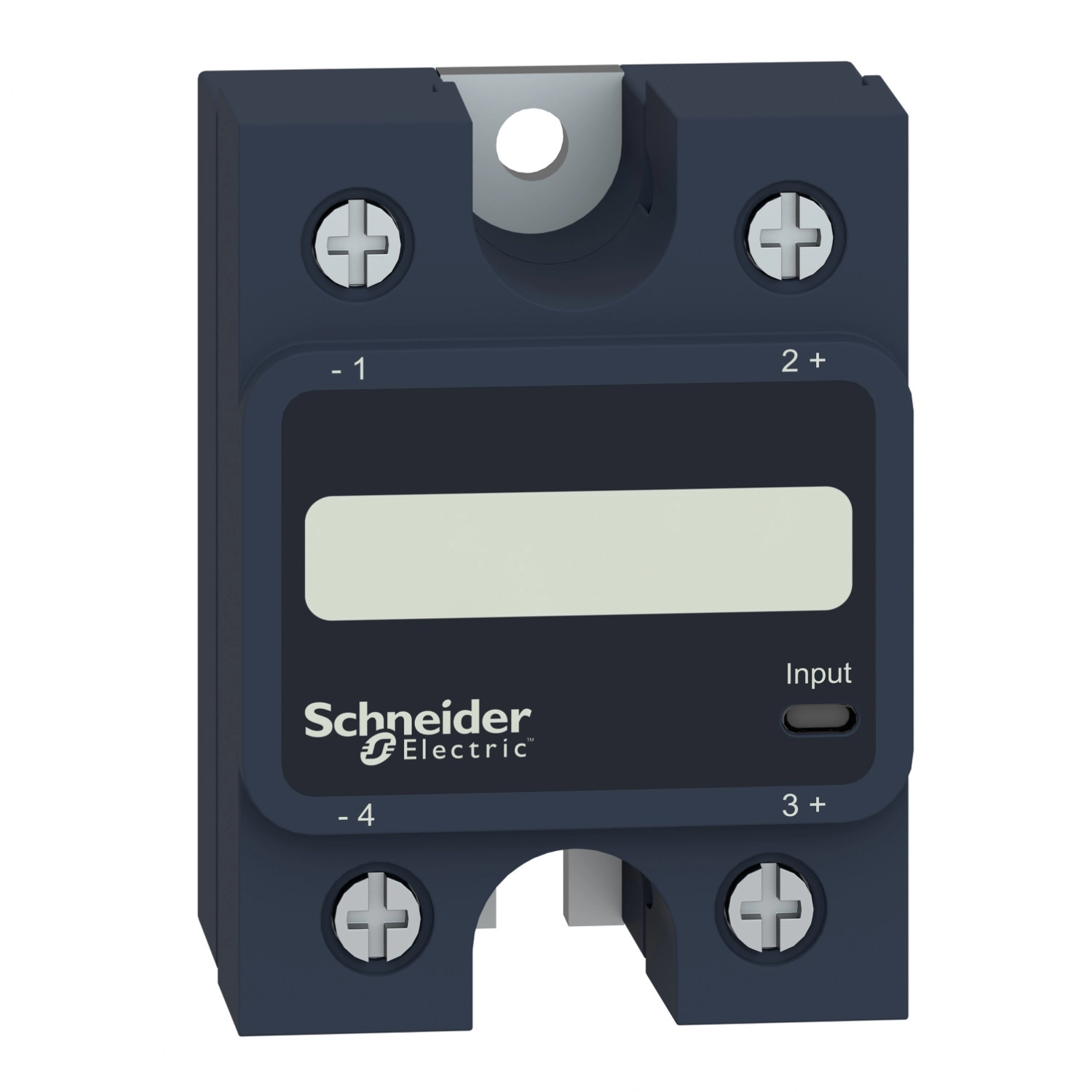

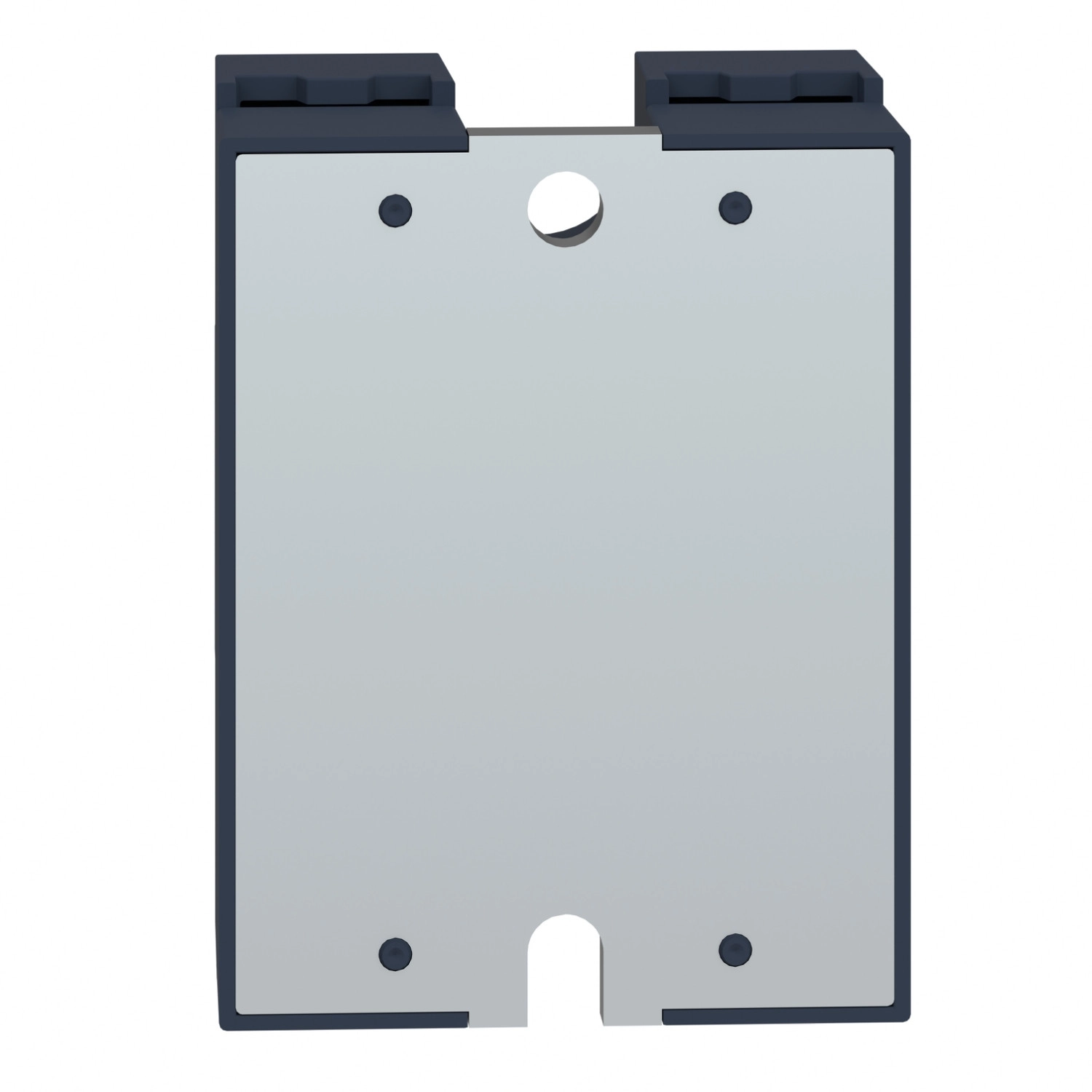

A Schneider Electric Harmony Solid State Relays termékcsaládba tartozó SSP1A475M7T egy kimagasló teljesítményű, egyszerűen használható és rendkívül megbízható egyfázisú szilárdtestrelé, amely ipari automatizálási és vezérlési rendszerekben tökéletes megoldást nyújt. Ez a panelre szerelhető, 75 amper névleges áramerősségű relé speciális nulla feszültségű kapcsolási technológiával rendelkezik, ami minimálisra csökkenti a kapcsolási zavarokat és a hálózati interferenciát.
A SSP1A475M7T nullfeszültségű kapcsolási (Zero Voltage Switching) üzemmódja biztosítja, hogy a kapcsolás mindig a szinuszgörbe nulla átmeneti pontjában történjen, így kiküszöbölve a hirtelen áram- és feszültségugrásokat, amelyek elektromágneses zavarokat okozhatnak és csökkenthetik a kapcsolt eszközök élettartamát. A relé bemeneti vezérlőfeszültsége 90-280V AC tartományban mozog, míg a kimeneti oldalon 48-660V AC feszültségtartományban, 0,15-75A terhelési árammal használható. Ez rendkívül sokféle alkalmazási területet tesz lehetővé az ipari automatizálástól kezdve a fűtésvezérlésen át a motorirányításig. A mellékelt hőátadó lap (thermal pad) tovább növeli a relé hőleadási hatékonyságát és élettartamát nagyobb terhelések esetén.
A relé technikai paraméterei lenyűgözőek: 1000A túláram-védelem 16,6 milliszekundumig, 4150 A².s maximum I²t értékkel 8,33 ms-nál 60 Hz frekvencián, illetve 4555 A².s 10 ms-nál 50 Hz frekvencián. A kapcsolási reakcióidő bekapcsoláskor 25 ms, kikapcsoláskor 30 ms, ami gyors reagálást biztosít a vezérlőrendszerekben. A maximális szivárgó áram kikapcsolt állapotban mindössze 1 mA, míg a bekapcsolt állapotban a feszültségesés kevesebb mint 1,15V. A terméket különböző motorirányítási célokra is optimalizálták: 1,5 LE 120V AC, 3 LE 240V AC, illetve 7,5 LE 480V AC teljesítményig. Az IP20-as védettségi besorolás biztosítja az alapvető érintésvédelmet.
Az SSP1A475M7T csatlakoztatása rendkívül rugalmas: bemeneti oldalon 0,2-3,3 mm² (AWG 24-12), kimeneti oldalon 0,5-8,26 mm² (AWG 20-8) keresztmetszetű vezetékeket fogad. A csatlakozás lehet csavarkötésű sorkapocs, villás vagy gyűrűs csatlakozó, utóbbiak esetén 9,2 x 4 mm (bemenet), illetve 11,7 x 4,5 mm (kimenet) méretekben. A relé hőellenállása mindössze 0,3 °C/W a félvezető csatlakozás és a ház között, a hőátadó lap impedanciája 0,48 °C-in²/W értékű 25 psi nyomás mellett. A relé állapotát zöld LED jelzi a bemeneti oldal aktivitásakor.
A Schneider Electric SSP1A475M7T szilárdtestrelé kompatibilis a különböző hűtőbordákkal (SSRHP02, SSRHP05, SSRHP07, SSRHD10), amelyek használatával jelentősen növelhető a terhelhetőség magasabb környezeti hőmérsékletek esetén is. A terhelhetőségi görbék világosan mutatják, hogy míg hűtőborda nélkül 20°C környezeti hőmérsékleten is csak körülbelül 10A terhelés engedélyezett, addig a legnagyobb teljesítményű SSRHP02 hűtőbordával akár 75A terhelés is lehetséges 60°C-ig, majd a terhelhetőség fokozatosan csökken a hőmérséklet emelkedésével. A termék -40°C és +80°C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklettartománya -40°C és +125°C között van. Az SSP1A475M7T több nemzetközi szabványnak és tanúsítványnak is megfelel, beleértve a UL 508, CSA C22.2 No 14-13, IEC 60950-1 és IEC 62314 szabványokat, valamint rendelkezik CE, UL, CSA és EAC tanúsítvánnyal.
Schneider Electric Harmony Solid State Relays - SSP1A475M7T műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony Solid State Relays
Tartozék: Hőátadó lap (thermal pad)
Terméktípus: Panelre szerelhető relé
Eszköz rövid neve: SSP1
Fázisok száma: 1 fázis
Névleges áram: 75 A
Szilárdtest kimenet típusa: SCR kimenet, nullfeszültségű kapcsolás
Kimeneti kapcsolási mód: Nullfeszültségű kapcsolás
Vezérlés jellemzői
Teszt gomb: Nincs
Vezérlőáramkör feszültsége: 90...280 V AC
Minimális kapcsolási feszültség: 90 V AC bekapcsolás
Maximális kapcsolási feszültség: 10 V AC kikapcsolás
Válaszidő: 30 ms (kikapcsolás), 25 ms (bekapcsolás)
Bemeneti áram: 5...10 mA
Kimeneti jellemzők
Kimeneti feszültség: 48...660 V AC
Terhelési áram: 0,15...75 A
Tranziens túlfeszültség: 1200 V
Túláram: 1000 A, 16,6 ms-ig
Maximum I²t biztosító értékek: 4150 A².s 8,33 ms-ig 60 Hz-en, 4555 A².s 10 ms-ig 50 Hz-en
Koordinációs típus: 1-es típus - 50 A kismegszakító (MCB) - B görbe, 2-es típus - 40 A kismegszakító (MCB) - B görbe
Maximális szivárgóáram: 1 mA kikapcsolt állapotban
Maximális feszültségesés: <1,15 V bekapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségnél
Teljesítménytényező: 0,5 (maximális terhelésnél)
Motorvezérlési besorolás: 1,5 LE 120 V AC, 3 LE 240 V AC, 7,5 LE 480 V AC
Elektromos jellemzők
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Maximális kapacitás: 8 pF bemenet/kimenet
Szigetelési szilárdság: 4 kV AC bemenet/kimenet, 4 kV AC bemenet vagy kimenet a tokozáshoz
Névleges lökőfeszültség-állóság: 6 kV kimenet a tokozáshoz, 6 kV bemenet a kimenethez
Csatlakozás és szerelés
Meghúzási nyomaték: 1,5...1,7 N.m bemenetnél, 2...2,2 N.m kimenetnél
Csatlakozók: Csavaros sorkapcsok: 0,2...3,3 mm² (AWG 24...12) érvéghüvellyel bemenetnél, 0,5...5,26 mm² (AWG 20...10) érvéghüvellyel kimenetnél, 0,2...3,3 mm² (AWG 24...12) érvéghüvely nélkül bemenetnél, 0,5...8,26 mm² (AWG 20...8) érvéghüvely nélkül kimenetnél
Villás csatlakozók: 9,2 x 4 mm bemenetnél, 11,7 x 4,5 mm kimenetnél
Gyűrűs csatlakozók: 9,2 x 4 mm bemenetnél, 11,7 x 4,5 mm kimenetnél
Hőtechnikai tulajdonságok
Hőellenállás: 0,3 °C/W átmenet és tokozás között
Hőátadó lap impedancia: 0,48 °C-in²/W 25 psi nyomásnál
Jelzés és védettség
LED jelzés: Zöld LED a bemenetnél
IP védettség: IP20
Biztonsági megbízhatósági adatok: MTTFd = 1875,9 év, B10d = 1731395
Környezeti feltételek
Működési környezeti hőmérséklet: -40...80 °C
Tárolási környezeti hőmérséklet: -40...125 °C
Szennyezettségi fok: 2
Túlfeszültségi kategória: III
Tanúsítványok és megfelelőség
Terméktanúsítványok: EAC, CE, UL, CSA
Jelölések: UL, EAC, CSA, CE
Szabványok: UL 508, CSA C22.2 No 14-13, IEC 60950-1, IEC 62314
